LINES-HIGH PRESSURE

REMOVAL

WARNING: High-pressure fuel lines deliver diesel fuel under extreme pressure from the injection pump to
the fuel injectors. This may be as high as 1600 bar (23,200 psi). Use extreme caution when inspecting for
high-pressure fuel leaks. Fuel under this amount of pressure can penetrate skin causing personal injury or
death. Inspect for high-pressure leaks with a sheet of card board. Wear safety goggles and adequate pro-
tective clothing when servicing fuel system.

WARNING: No sparks, open flames or smoking. Risk of poisoning from inhaling and swallowing fuel. Risk
of injury to eyes and skin from contact with fuel. Pour fuels only into suitable and appropriately marked
containers. Wear protective clothing.

1. Disconnect negative battery cable.

2. Remove engine cover (Refer to 9 - ENGINE - REMOVAL).

CAUTION: Counterhold with wrench at threaded connections of injectors. DO NOT EXCEED the tightening
torque in order to avoid damaging the threaded connection.

CAUTION: Do not crimp or bend lines.

NOTE: After removing injection lines, seal connections and ensure cleanliness.

3. Unscrew union nuts of injection lines.

4. Remove injection lines.

INSTALLATION

WARNING: (Refer to 14 - Fuel System - Warning).
No sparks, open flames or smoking. Risk of poi-
soning from inhaling and swallowing fuel. Risk of
injury to eyes and skin from contact with fuel.
Pour fuels only into suitable and appropriately
marked containers. Wear protective clothing.

1. Loosen the fuel rail mounting bolts to install lines

free of stress.

CAUTION: Inspect sealing cone at lines. Replace if
compression points exist. Ensure lines are exactly
located.

2. Position and install fuel lines. Tighten to 22 N·m

(195 lbs. in.).

3. Tighten fuel rail to 14 N·m (124 lbs. in.).

4. Install engine cover.

5. Connect negative battery cable.

6. Start engine, allow to warm, turn engine off and inspect for leaks.

14 - 114

FUEL DELIVERY - DIESEL

LX

TANK-FUEL

REMOVAL

1. Release the fuel pressure, refer to the Fuel Pressure Release Procedure in this section.

2. Disconnect negative battery cable.

NOTE: The fuel level of the vehicle must be below 5/8 of a tank before you remove the module lock-rings.
If it is above that you can spill fuel in the vehicle.

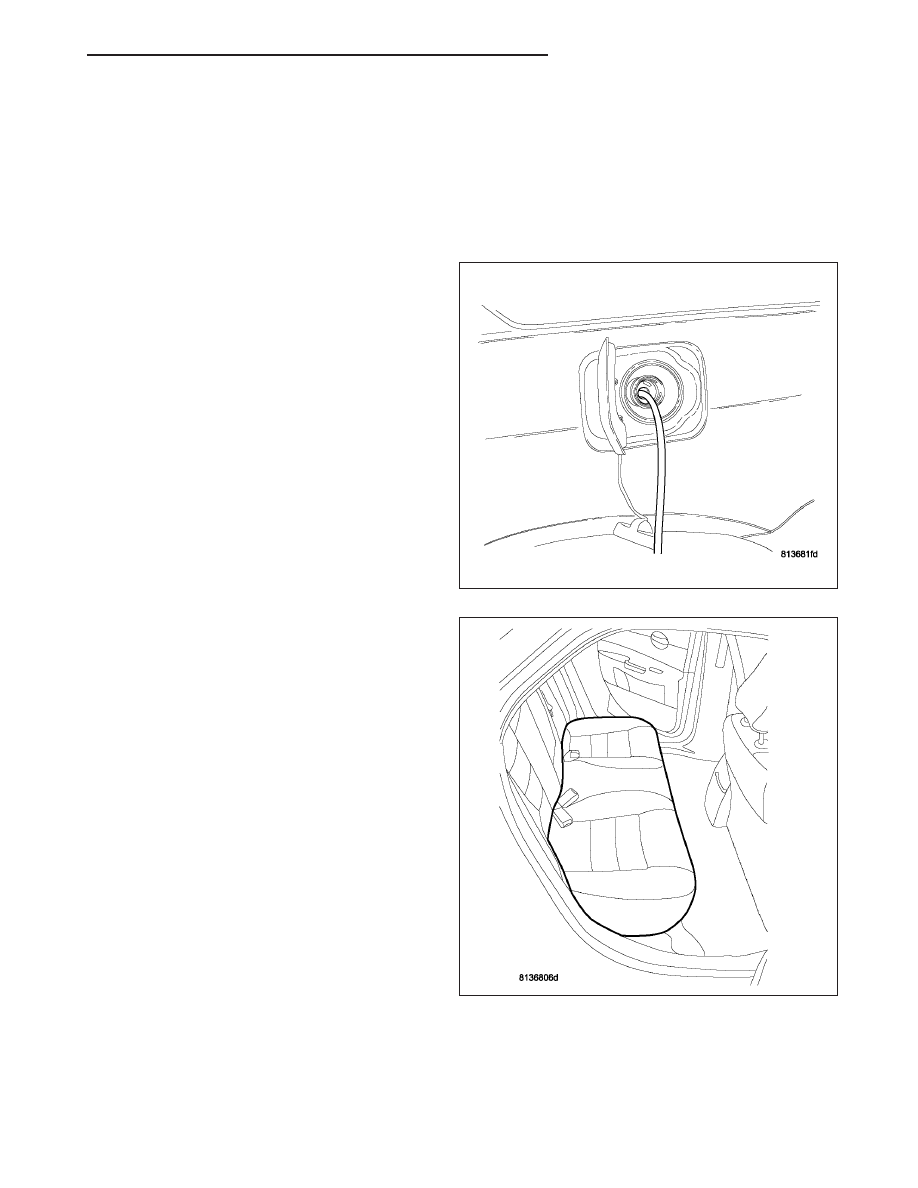

3. Drain partial fuel from fuel tank through the filler

tube. Use a hard nylon tube, with a 30° cut on the
end, to push the check valve open to drain fuel
from tank.

4. Remove the rear lower seat cushion.

LX

FUEL DELIVERY - DIESEL

14 - 115

5. Push seat back and up to remove seat cushion.

6. Fold back the foam pad covering access cover for

modules.

14 - 116

FUEL DELIVERY - DIESEL

LX

7. Remove plastic access covers from floor pan right

side.

8. Disconnect the fuel supply line from module.

9. Mark the module orientation.

10. Use special tool #9340 to remove right side mod-

ule lock ring.

LX

FUEL DELIVERY - DIESEL

14 - 117
