6. Perform fuel pressure release procedure. (Refer to

14 - FUEL SYSTEM/FUEL DELIVERY - STAN-
DARD PROCEDURE).

7. Disconnect negative battery cable from battery.

8. Clean fitting of any foreign material before disas-

sembly.

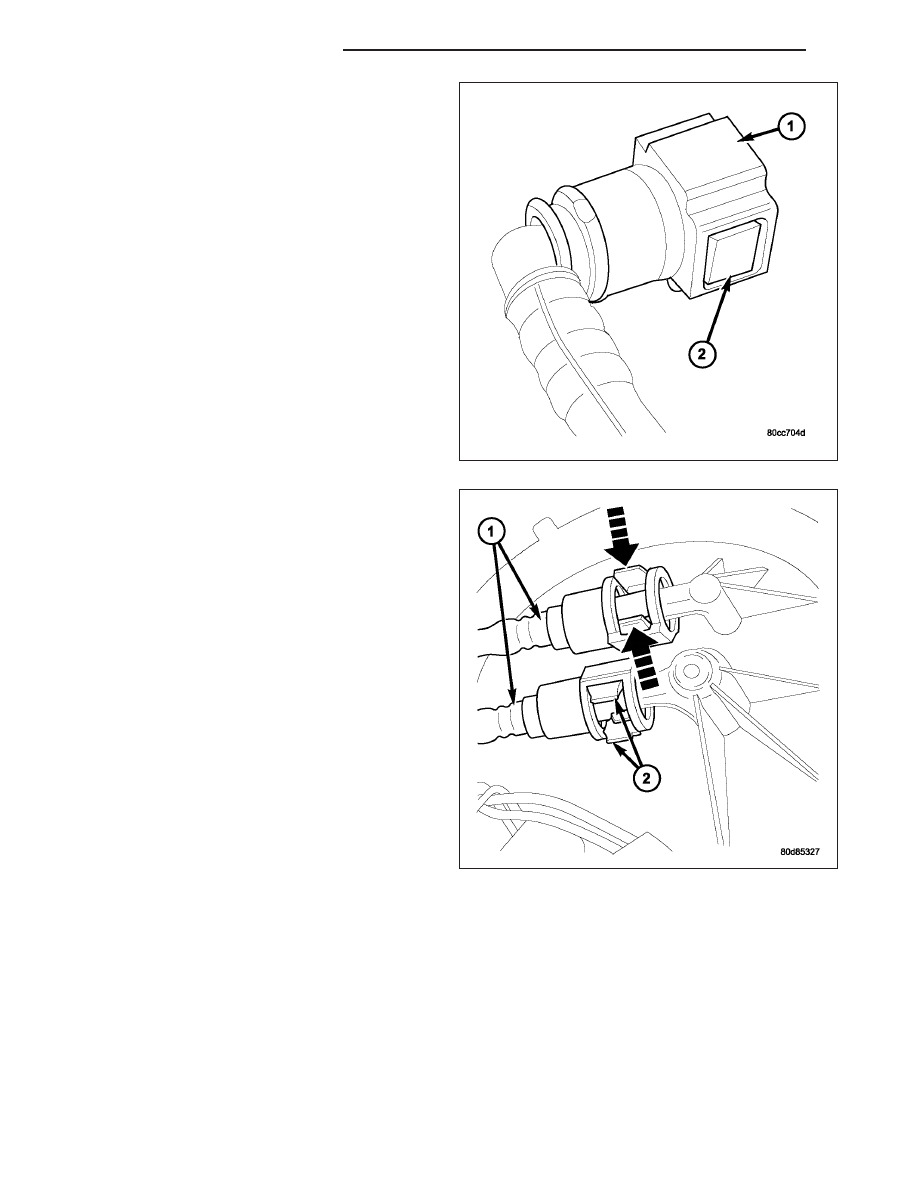

9. 2-Button Type Fitting: This type of fitting (1) is

equipped with a push-button located on each side
of quick-connect fitting (2). Press on both buttons
simultaneously for removal. Tools are not required
for disconnection.

10. Pinch-Type Fitting: This fitting (1) is equipped

with two finger tabs (2). Pinch both tabs together
while removing fitting. Tools are not required for
disconnection.

14 - 110

FUEL DELIVERY - DIESEL

LX

11. Single-Tab Type Fitting: This type of fitting (3) is

equipped with a single pull tab (1). The tab is
removable. After tab is removed, quick-connect fit-
ting can be separated from fuel system compo-
nent. Tools are not required for disconnection.

12. Press release tab on side of fitting to release pull

tab (1). If release tab is not pressed prior to
releasing pull tab, pull tab will be damaged.

13. While pressing release tab on side of fitting, use

screwdriver (2) to pry up pull tab.

14. Raise pull tab until it separates from quick-con-

nect fitting.

15. Two-Tab Type Fitting: This type of fitting (2) is

equipped with tabs located on both sides of fitting
(1). The tabs are supplied for disconnecting quick-
connect fitting from component being serviced.

a. To disconnect quick-connect fitting, squeeze

plastic retainer tabs (1) against sides of quick-
connect fitting with your fingers. Tool use is not
required for removal and may damage plastic
retainer.

b. Pull fitting from fuel system component being

serviced.

c. The plastic retainer will remain on component

being serviced after fitting is disconnected. The
o-rings and spacer will remain in quick-connect
fitting connector body.

LX

FUEL DELIVERY - DIESEL

14 - 111

16. Plastic Retainer Ring Type Fitting: This type of

fitting can be identified by the use of a full-round
plastic retainer ring (4) usually black in color.

a. To release fuel system component from quick-

connect fitting, firmly push fitting towards com-
ponent being serviced while firmly pushing
plastic retainer ring into fitting (6). With plastic
ring depressed, pull fitting from component.
The plastic retainer ring must be pressed
squarely into fitting body. If this retainer is
cocked during removal, it may be difficult
to disconnect fitting. Use an open-end
wrench on shoulder of plastic retainer ring
to aid in disconnection.

b. After disconnection, plastic retainer ring will

remain with quick-connect fitting connector
body.

c. Inspect fitting connector body, plastic retainer

ring and fuel system component for damage. Replace as necessary.

17. Latch Clips - Type 1: Depending on vehicle

model and engine, 2 different types of safety latch
clips are used. Type-1 (4) is tethered to fuel line
and type-2 is not. A special tool will be necessary
to disconnect fuel line after latch clip is removed.
The latch clip may be used on certain fuel line/
fuel rail connection, or to join fuel lines together.

18. Pry up on latch clip with a screwdriver (3).

19. Slide latch clip toward fuel rail while lifting with

screwdriver.

20. Insert fuel line removal tool (Snap-On number FIH

9055-1 or equivalent) into fuel line (1). Use tool to
release locking fingers in end of line.

21. With tool still inserted, pull fuel line from fuel rail.

22. After disconnection, locking fingers will remain

within quick-connect fitting at end of fuel line.

23. Disconnect quick-connect fitting from fuel system

component being serviced.

14 - 112

FUEL DELIVERY - DIESEL

LX

24. Latch Clips - Type 2: Depending on vehicle

model and engine, 2 different types of safety latch
clips are used. Type-1 is tethered to fuel line and
type-2 is not. A tool will be necessary to discon-
nect fuel line after latch clip is removed. The latch
clip may be used on certain fuel line/fuel rail con-
nection, or to join fuel lines together.

25. Type 2: Separate and unlatch 2 small arms (1) on

end of clip and swing away from fuel line.

26. Slide latch clip toward fuel rail while lifting with

screwdriver.

27. Insert fuel line removal tool (Snap-On number FIH

9055-1 or equivalent) into fuel line (1). Use tool to
release locking fingers in end of line.

28. With tool still inserted, pull fuel line from fuel rail.

29. After disconnection, locking fingers will remain

within quick-connect fitting at end of fuel line.

30. Disconnect quick-connect fitting from fuel system

component being serviced.

CONNECTING

1. Inspect quick-connect fitting body and fuel system component for damage. Replace as necessary.

2. Prior to connecting quick-connect fitting to component being serviced, check condition of fitting and component.

Clean parts with a lint-free cloth. Lubricate with clean engine oil.

3. Insert quick-connect fitting into fuel tube or fuel system component until built-on stop on fuel tube or component

rests against back of fitting.

4. Continue pushing until a click is felt.

5. Single-tab type fitting: Push new tab down until it locks into place in quick-connect fitting.

6. Verify a locked condition by firmly pulling on fuel tube and fitting with 67-133 N (15-30 lbs. force).

7. Latch Clip Equipped: Install latch clip (snaps into position). If latch clip will not fit, this indicates fuel line is

not properly installed to fuel rail (or other fuel line). Recheck fuel line connection.

8. Connect negative cable to battery.

9. Start engine and check for leaks.

LX

FUEL DELIVERY - DIESEL

14 - 113
