11. Lift module up and out of tank as far as possible.

12. Disconnect the electrical connector from the bot-

tom of the left side module.

13. Pump module left side.

14. Lift module top half off and tip lower half on its

side to drain remaining fuel from the reservoir.

15. Push in on the release tab on the fuel line fitting

to release the fuel line from the fuel pump fitting.

14 - 18

FUEL DELIVERY

LX

16. Remove the Fuel supply line from the top of the

bottom half of the module.

17. Fuel return line (1) and Saipan return line (2). Just

pull tube up to release from module.

18. Remove the fuel return and Siphon return hoses

from the bottom module.

LX

FUEL DELIVERY

14 - 19

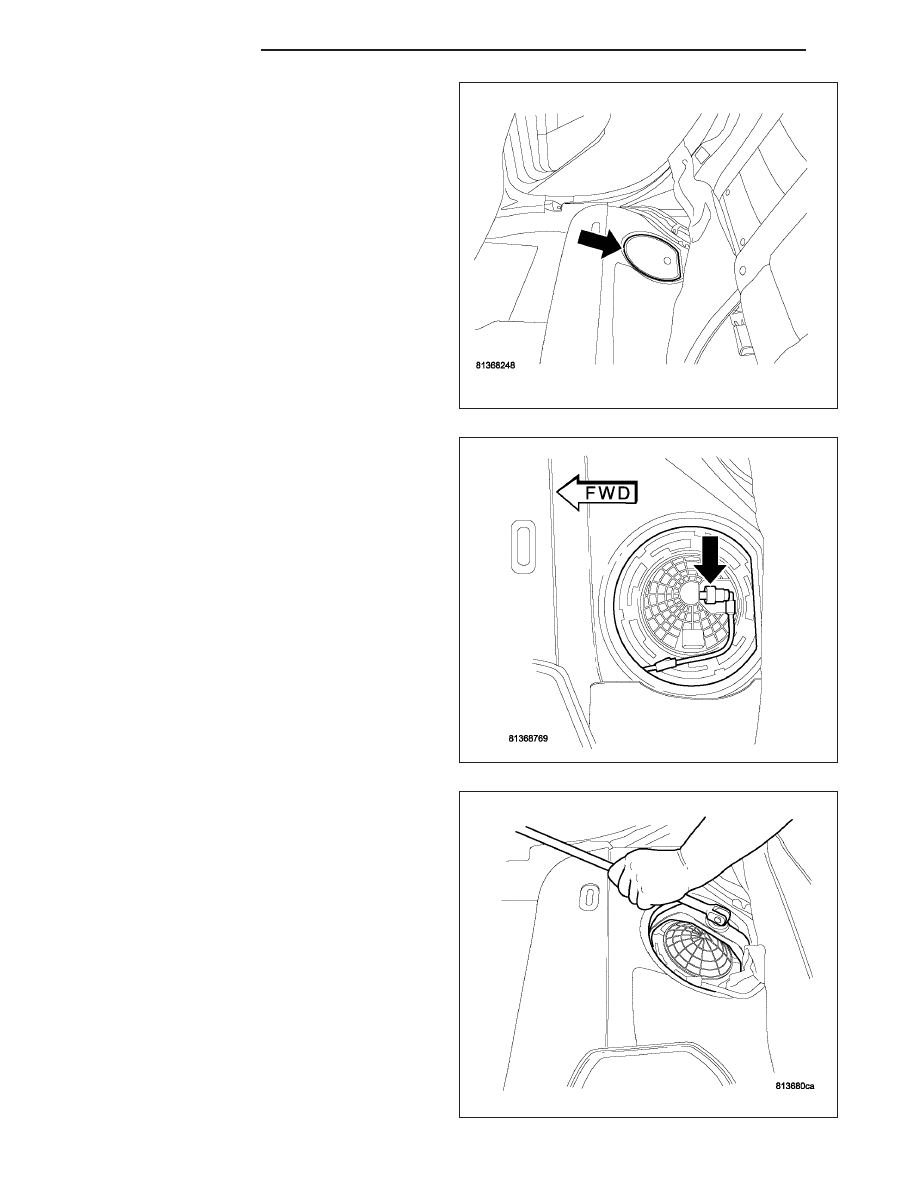

19. Remove plastic access covers from floor pan right

side.

20. Disconnect the fuel supply line from module.

21. Mark the module orientation.

22. Use special tool #9340 to remove right side mod-

ule lock ring.

14 - 20

FUEL DELIVERY

LX

23. Drain fuel from right side of fuel tank. Lift module

up enough to push hose into tank and drain. Do
not spill fuel in interior of vehicle.

24. Pull module up and out of fuel tank.

25. Unlatch the fuel level sending card from module.

LX

FUEL DELIVERY

14 - 21
