16. Lift level sending card straight up and out of

module.

17. Disconnect the electrical wiring from module.

18. Remove level sending card.

RIGHT SIDE MODULE

1. Release the fuel pressure, refer to the Fuel Pressure Release Procedure in this section.

2. Disconnect negative battery cable.

NOTE: The fuel level of the vehicle must be below 5/8 of a tank before you remove the module lock-rings.
If it is above that you can spill fuel in the vehicle.

14 - 14

FUEL DELIVERY

LX

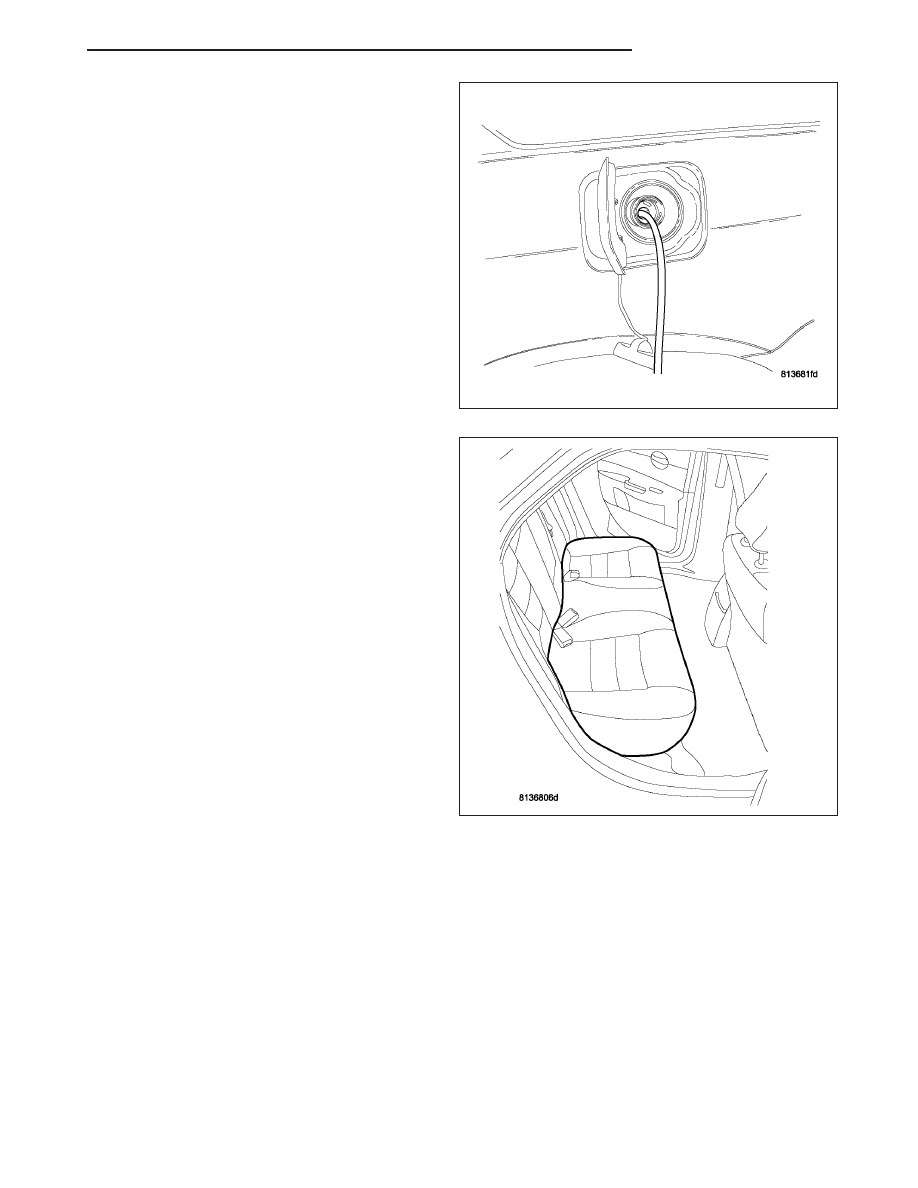

3. Drain partial fuel from fuel tank through the filler

tube. Use a hard nylon tube, with a 30° cut on the
end, to push the check valve open to drain fuel
from tank.

4. Remove the rear lower seat cushion.

LX

FUEL DELIVERY

14 - 15

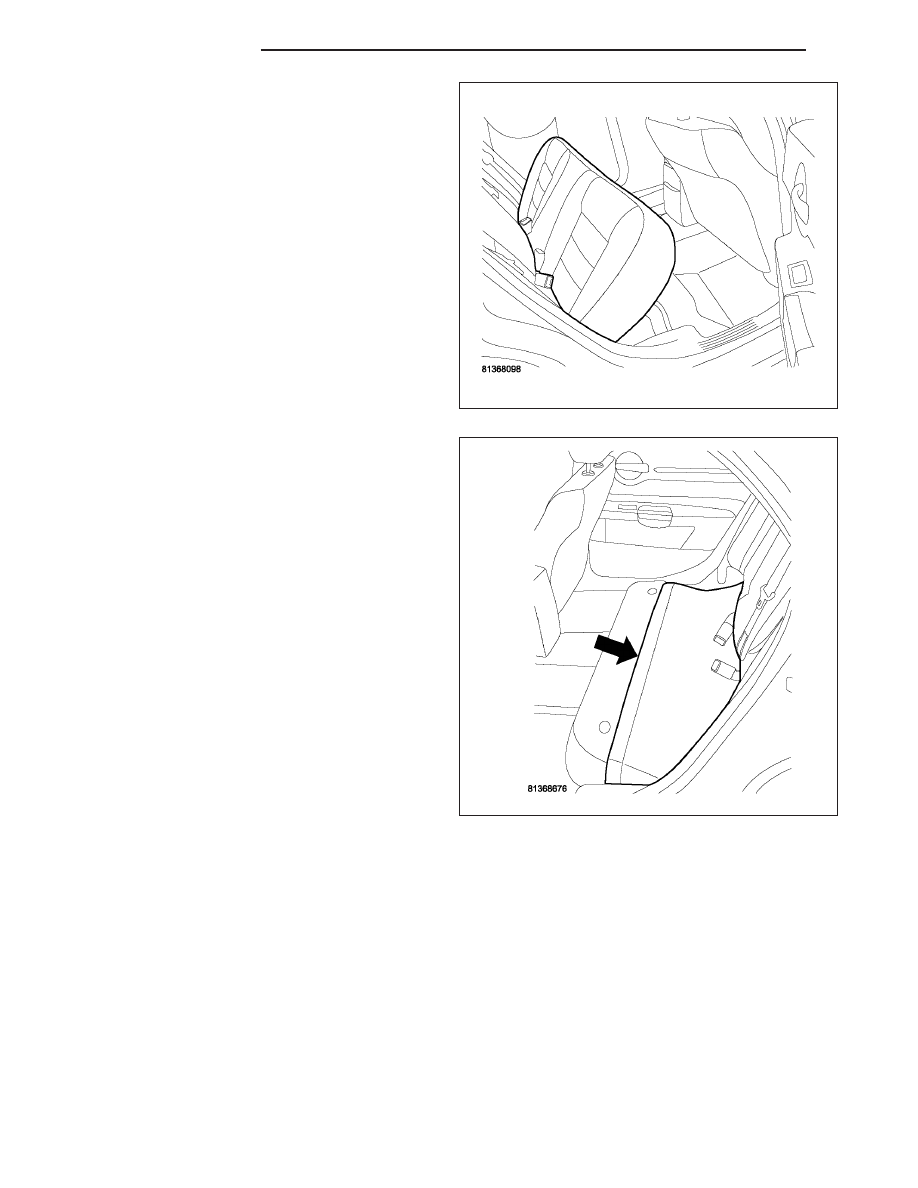

5. Push seat back and up to remove seat cushion.

6. Fold back the foam pad covering access cover for

modules.

14 - 16

FUEL DELIVERY

LX

7. Disconnect the electrical connector from left side

module.

8. Mark the module orientation.

9. Use special tool #9340 to remove left side module

lock ring.

10. Drain fuel from left side of fuel tank. Lift module

up enough to push hose into tank and drain. Do
not spill fuel in interior of vehicle.

LX

FUEL DELIVERY

14 - 17
