SENSOR-FUEL LEVEL

REMOVAL

LEFT SIDE MODULE

1. Release the fuel pressure, refer to the Fuel Pressure Release Procedure in this section.

2. Disconnect negative battery cable.

NOTE: The fuel level of the vehicle must be below 5/8 of a tank before you remove the module lock-rings.
If it is above that you can spill fuel in the vehicle.

3. Drain partial fuel from fuel tank through the filler

tube. Use a hard nylon tube, with a 30° cut on the
end, to push the check valve open to drain fuel
from tank.

4. Remove the rear lower seat cushion.

14 - 10

FUEL DELIVERY

LX

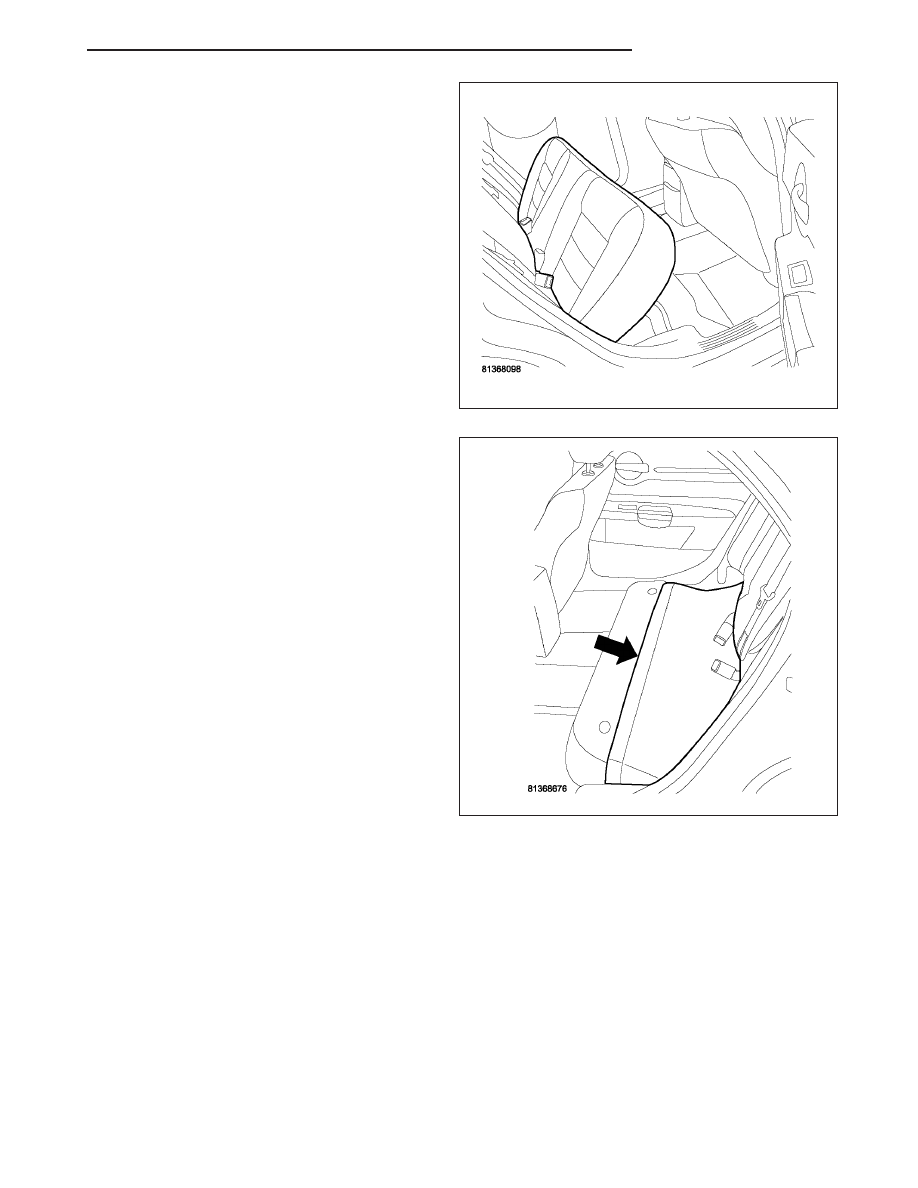

5. Push seat back and up to remove seat cushion.

6. Fold back the foam pad covering access cover for

modules.

LX

FUEL DELIVERY

14 - 11

7. Disconnect the electrical connector from left side

module.

8. Mark the module orientation.

9. Use special tool #9340 to remove left side module

lock ring.

10. Drain fuel from left side of fuel tank. Lift module

up enough to push hose into tank and drain. Do
not spill fuel in interior of vehicle.

14 - 12

FUEL DELIVERY

LX

11. Disconnect the electrical connector for the left side

fuel level card from bottom of the module top.

12. Disconnect the electrical connector for the right

side fuel level sending card.

13. Lift module top half off and tip lower half on its

side to drain remaining fuel from the reservoir.

14. Remove wire from module.

15. Use a screwdriver to separate the locking tabs on

the level sending card.

LX

FUEL DELIVERY

14 - 13
