11. Drain fuel from left side of fuel tank. Lift module

up enough to push hose into tank and drain. Do
not spill fuel in interior of vehicle.

NOTE: Push drain hose through opening inside of tank to right side to drain fuel from right side of tank.
This will not drain all the fuel from this side of tank.

12. Push drain tube over center hump of fuel tank into the right side of tank and drain fuel from right side of tank.

13. Remove plastic access covers from floor pan right

side.

14 - 6

FUEL DELIVERY

LX

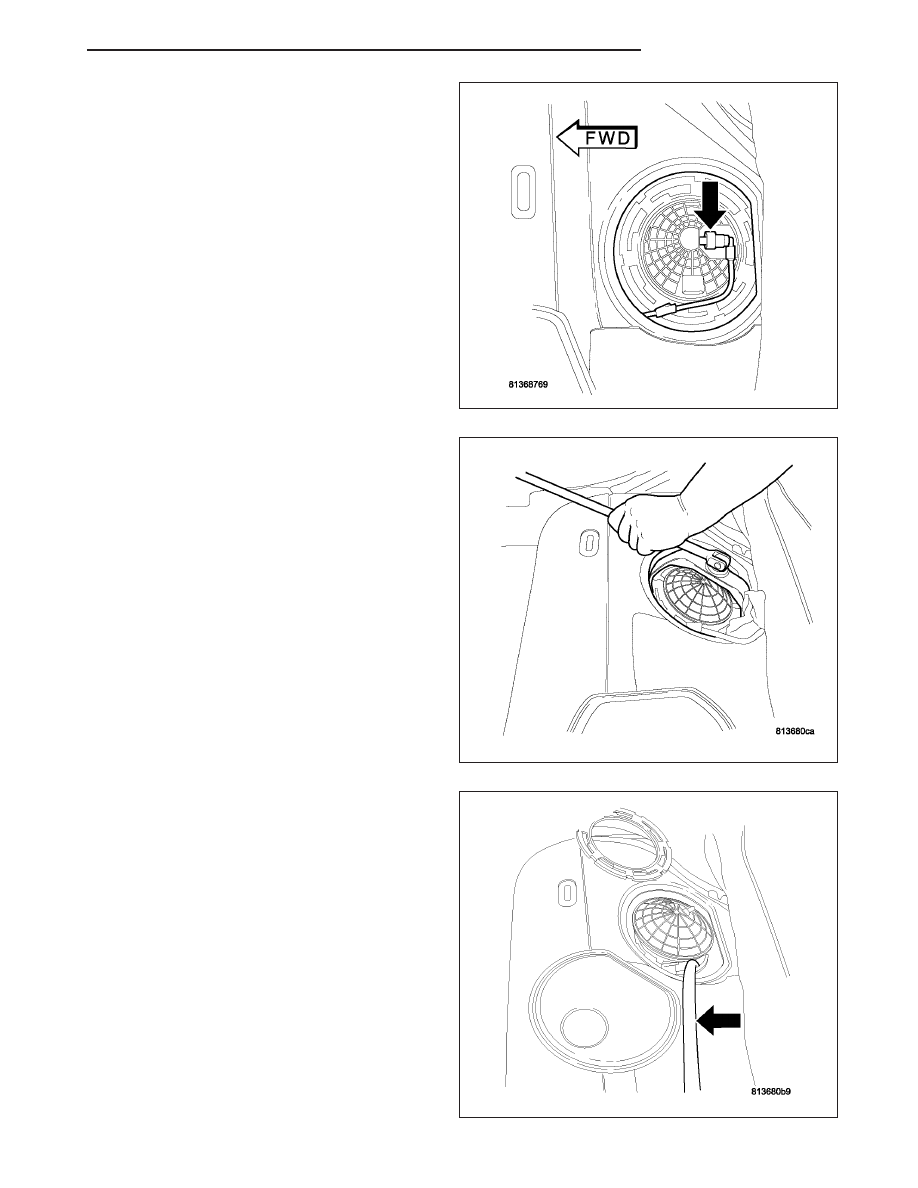

14. Disconnect the fuel supply line from module.

15. Mark the module orientation.

16. Use special tool #9340 to remove right side mod-

ule lock ring.

17. Drain fuel from right side of fuel tank. Lift module

up enough to push hose into tank and drain. Do
not spill fuel in interior of vehicle.

LX

FUEL DELIVERY

14 - 7

SPECIFICATIONS

TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Accelerator Pedal to Dash

Nuts

12

8.8

106

Fuel Tank Strap Bolts

27

20

Hose Clamps

3.5

31

Fuel Rail Mounting

Bolts-5.7L

11

-

100

FUEL SYSTEM PRESSURE

400 kpa ±34 kpa (58 psi ± 5 psi)

FUEL TANK CAPACITY

Vehicle

Liters

U.S. Gallons

LX V-6 Engine RWD

68

18

LX V-6 Engine AWD

72

19

LX V-8 Engine

72

19

Nominal refill capacities are shown. A variation may be observed from vehicle to vehicle due
to manufacturing tolerance and refill procedure.

14 - 8

FUEL DELIVERY

LX

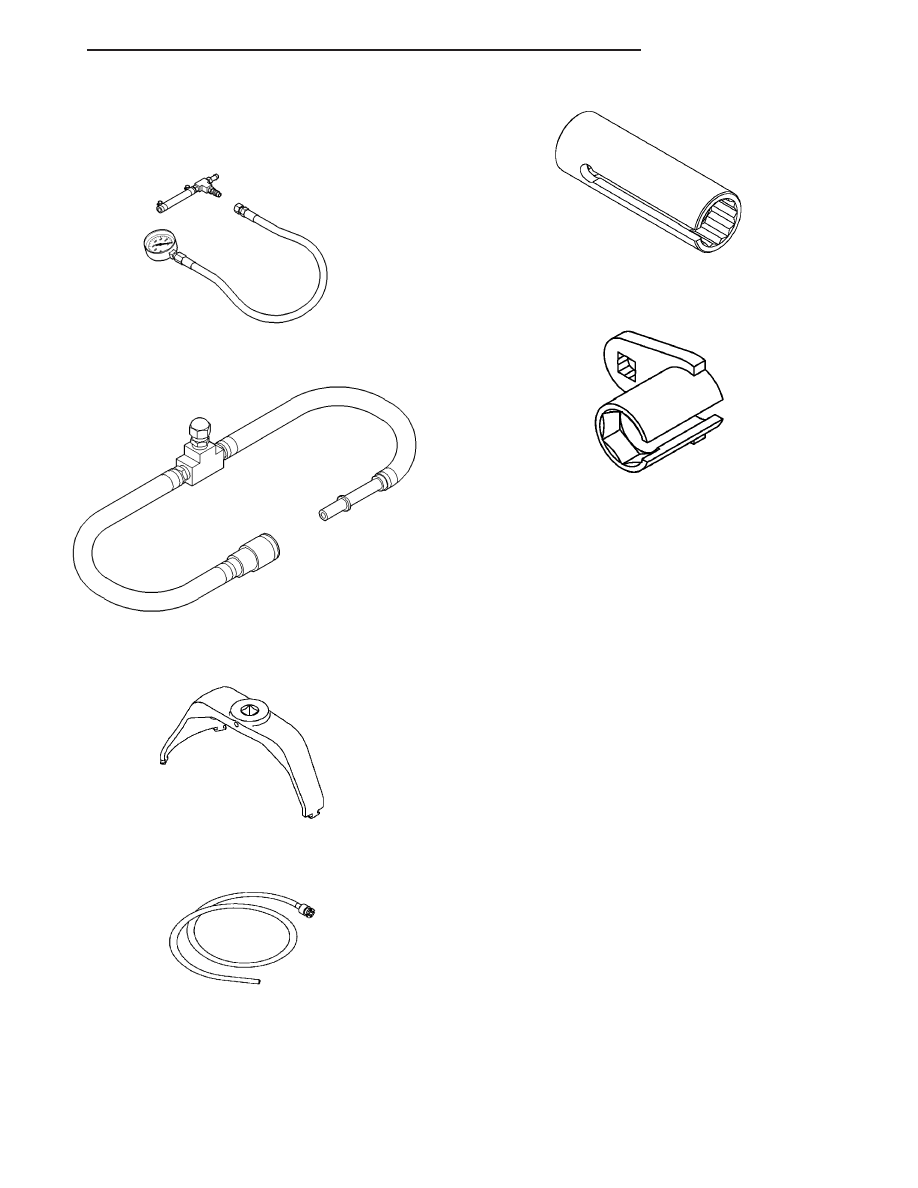

SPECIAL TOOLS

FUEL

Test Kit, Fuel

Adapters, Fuel Pressure Test - 6539 and/or 6631

Fuel Line Adapter 1/4

O2S (OXYGEN SENSOR) REMOVAL/INSTALLER-

C4907

Oxygen sensor tool

LX

FUEL DELIVERY

14 - 9
