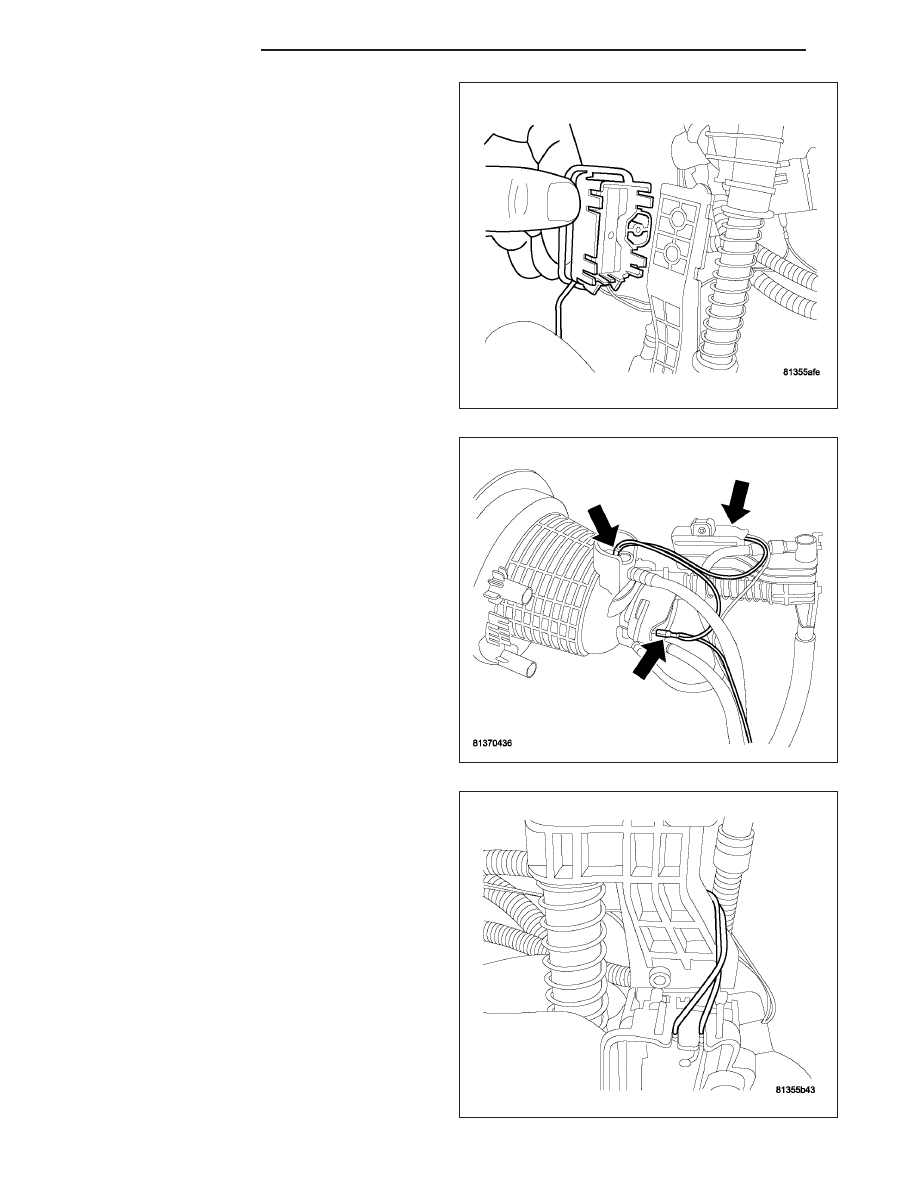

26. Fuel level sending card released.

27. Remove the ground wire from the check valve

and fuel pressure regulator.

28. Remove fuel level sending card from module.

29. Cut tie straps from hoses to remove wiring har-

ness for fuel level card.

14 - 22

FUEL DELIVERY

LX

INSTALLATION

LEFT SIDE MODULE

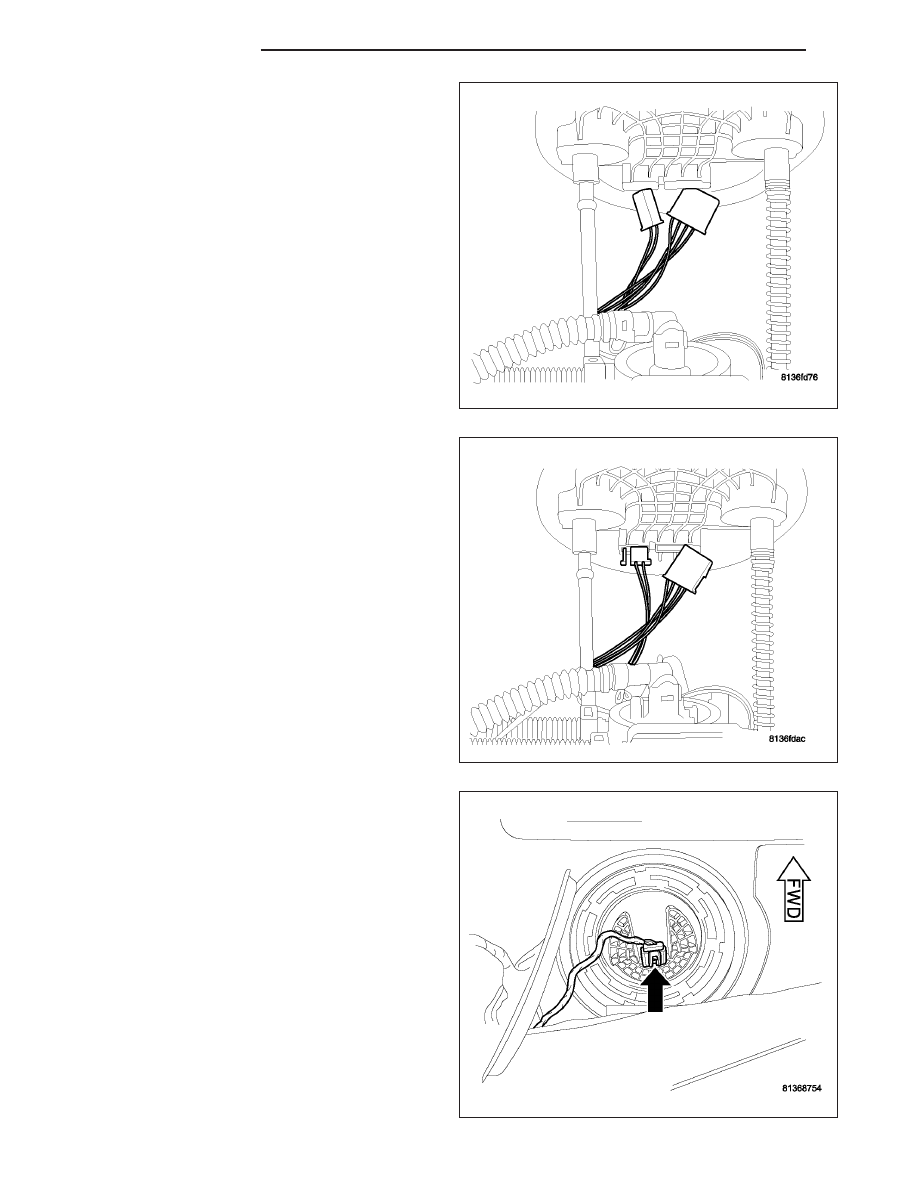

1. Install level sending card, make sure that the lock-

ing tabs are locked on the card.

2. Route wires in the proper location.

LX

FUEL DELIVERY

14 - 23

3. Install module top to module bottom.

4. Connect the electrical connectors for right side fuel

level sending card, left side module card and fuel
pump.

5. Install module and align marks on the module for

proper orientation.

14 - 24

FUEL DELIVERY

LX

6. Install module lock-ring.

7. Use special tool #9340 to tighten left side module

lock ring.

8. Connect the electrical connector to left side module

and install plastic access cover.

9. Fold the foam pad covering access cover for mod-

ules back into place.

LX

FUEL DELIVERY

14 - 25
