9. Connect battery negative cable (2) to battery post.

It is important that this is performed properly. (Refer
to 8 - ELECTRICAL/BATTERY SYSTEM - STAN-
DARD PROCEDURE)

10. Bleed (1) base brake hydraulic system as neces-

sary. (Refer to 5 - BRAKES - STANDARD PRO-
CEDURE)

11. Road test vehicle making several stops to wear off

any foreign material on brakes and to seat brake
shoes.

5 - 42

BRAKES - BASE

LX

CALIPER - FRONT TWIN PISTON DISC BRAKE

REMOVAL

AWD

NOTE: Before proceeding, (Refer to 5 - BRAKES - WARNING) (Refer to 5 - BRAKES - CAUTION).

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Using a brake pedal holding tool, depress brake

pedal past its first inch of travel and hold it in this
position. Holding pedal in this position will isolate
master cylinder from hydraulic brake system and
will not allow brake fluid to drain out of brake fluid
reservoir while brake lines are open.

3. Raise and support vehicle. (Refer to LUBRICATION

&

MAINTENANCE/HOISTING

-

STANDARD

PROCEDURE)

4. Remove wheel mounting nuts (3), then tire and

wheel assembly (1).

LX

BRAKES - BASE

5 - 43

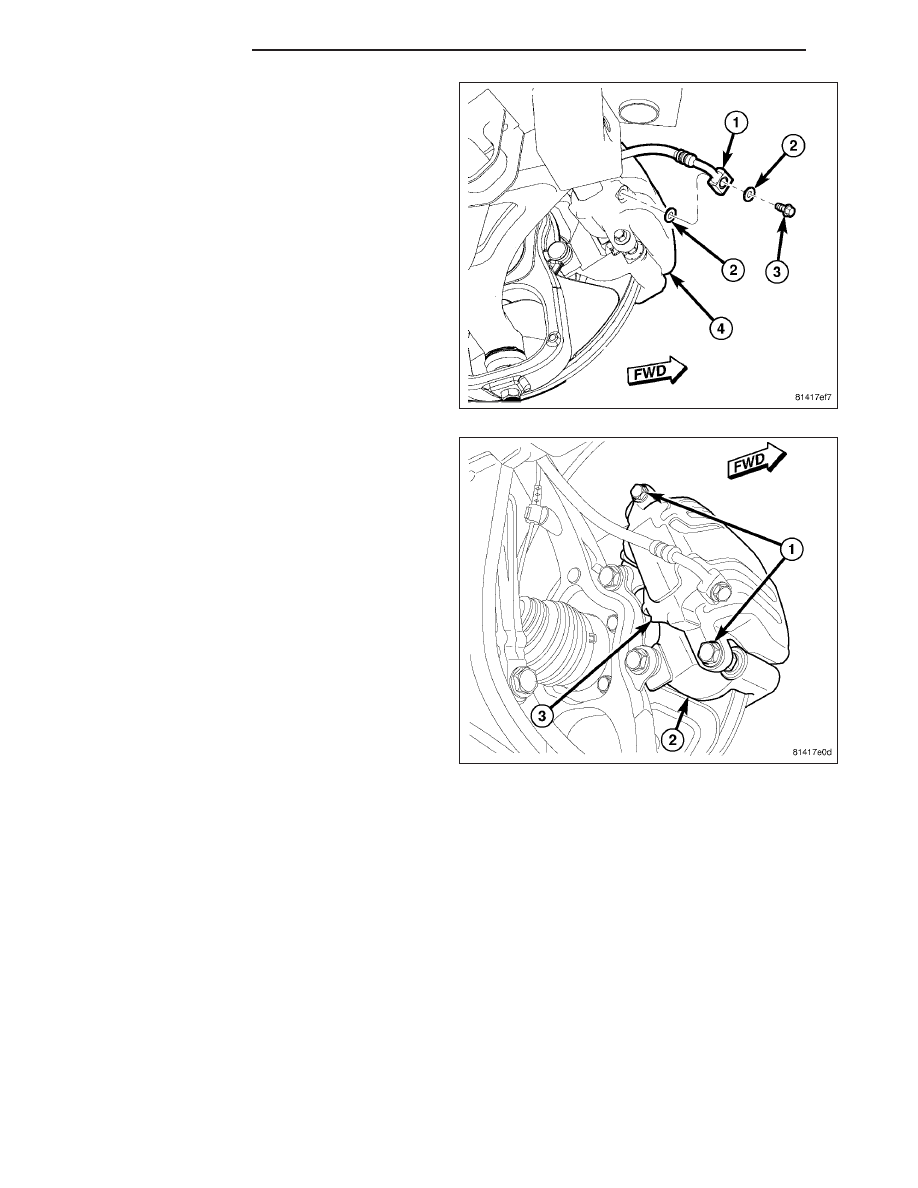

5. Remove banjo bolt (3) connecting flexible brake

hose (1) to caliper (4). There are two sealing wash-
ers (2) (one one each side of hose fitting) that will
come off when bolt is removed. Discard these
washers; install NEW washers on installation.

6. While holding guide pins from turning, remove cal-

iper guide pin bolts (1).

7. Remove brake caliper (3) from brake adapter (2)

and pads.

RWD

NOTE: Before proceeding, (Refer to 5 - BRAKES - WARNING) (Refer to 5 - BRAKES - CAUTION).

5 - 44

BRAKES - BASE

LX

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Using a brake pedal holding tool, depress brake

pedal past its first inch of travel and hold it in this
position. Holding pedal in this position will isolate
master cylinder from hydraulic brake system and
will not allow brake fluid to drain out of brake fluid
reservoir while brake lines are open.

3. Raise and support vehicle. (Refer to LUBRICATION

&

MAINTENANCE/HOISTING

-

STANDARD

PROCEDURE)

4. Remove wheel mounting nuts (3), then tire and

wheel assembly (1).

5. Remove banjo bolt (6) connecting flexible brake

hose (1) to caliper (5). There are two sealing wash-
ers (7) (one one each side of hose fitting) that will
come off when bolt is removed. Discard these
washers; install NEW washers on installation.

LX

BRAKES - BASE

5 - 45
