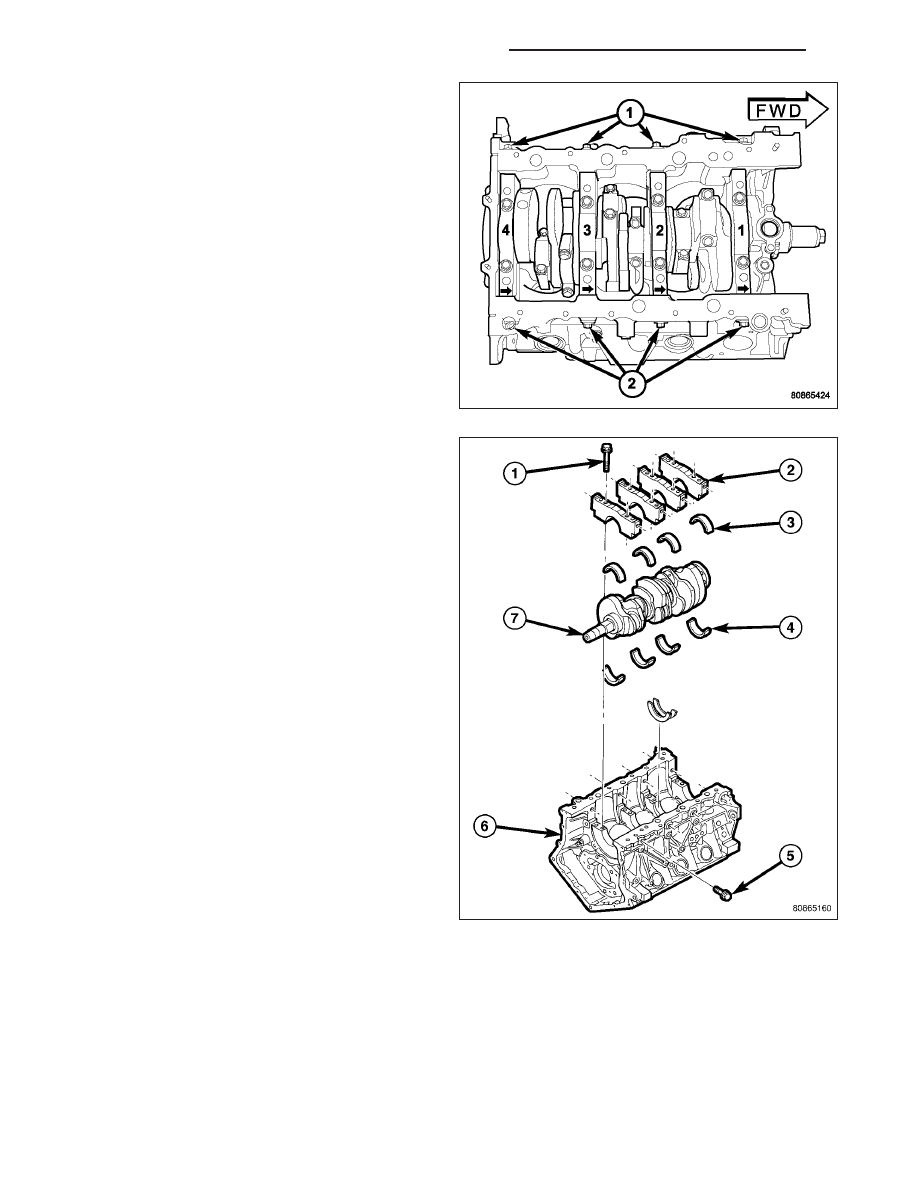

17. Remove main bearing cap bolts and tie bolts

(1)&(2).

18. Remove main bearing caps (2).

CAUTION: When removing crankshaft, use care
not to damage bearing surfaces on the crankshaft.

19. Remove crankshaft (7) from cylinder block (6).

9 - 1988

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

INSTALLATION

NOTE: Upper and lower bearing halves are NOT
interchangeable.

CAUTION: Main bearings are select fit (Refer to 9 -
ENGINE/ENGINE

BLOCK/CRANKSHAFT

MAIN

BEARINGS - STANDARD PROCEDURE).

1. Install the main bearing in the block and main caps

making sure the tangs engage the slots in the
block and main caps.

2. Lubricate upper main bearing halves with engine

oil.

CAUTION: When installing crankshaft, use care
not to damage bearing surfaces on the crankshaft.

3. Install crankshaft.

NOTE: Make sure that the coated and oil groove
side of crankshaft thrust washer faces the crank-
shaft thrust surface.

4. Push crankshaft forward. Lubricate and install the

front thrust washer (1) by rolling the thrust washer
onto the machined shelf between the No. 3 upper
main bulk head and crankshaft thrust surface.

5. Move crankshaft rearward. Lubricate and install the

rear thrust washer by rolling the thrust washer onto
the machined shelf between the No. 3 upper main
bulk head and crankshaft thrust surface.

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 1989

6. Lubricate lower main bearings with engine oil.

7. Install main bearings caps.

NOTE: Lubricate main bearing cap bolts with
engine oil before installation.

NOTE: The main bearing cap bolts must be tight-
ened in the proper sequence. First the inner main
cap bolts, secondly the windage tray bolts, and
lastly the main cap tie (horizontal) bolts.

8. Install the inner main bearing cap bolts and tighten

to 20 N·m + 1/4 Turn (15 ft. lbs. + 1/4 Turn).

9. Measure

crankshaft

end

play

(Refer

to

9

-

ENGINE/ENGINE BLOCK/CRANKSHAFT - STAN-
DARD PROCEDURE).

10. Install connecting rods and measure side clear-

ance (Refer to 9 - ENGINE/ENGINE BLOCK/PIS-
TON & CONNECTING ROD - INSTALLATION)
(Refer to 9 - ENGINE/ENGINE BLOCK/CON-
NECTING

ROD

BEARINGS

-

STANDARD

PROCEDURE).

9 - 1990

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

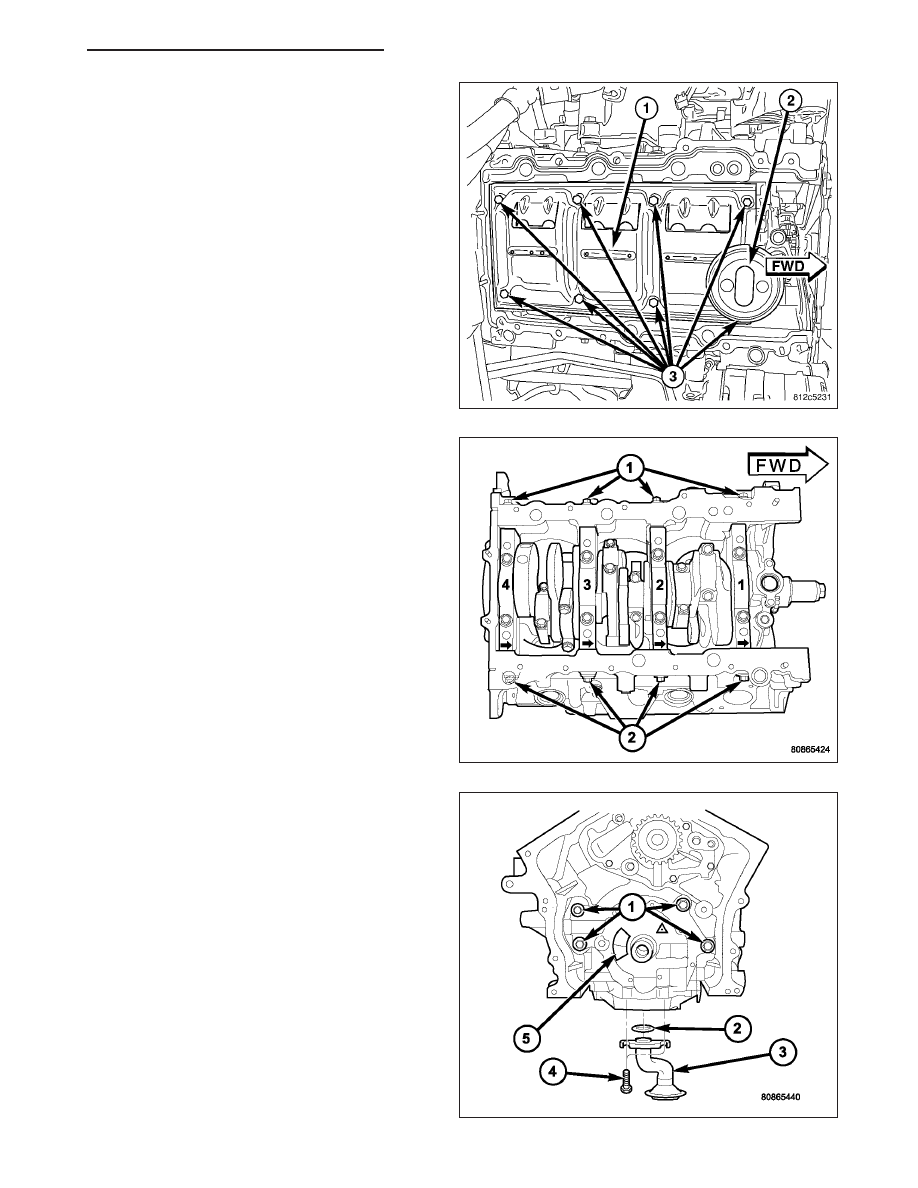

11. Install windage tray (1) with the slots to right side

of engine. Lubricate bolts (3) with engine oil and
tighten to 27 N·m + 1/4 Turn (20 ft. lbs. + 1/4
turn).

12. Install the main cap tie (horizontal) bolts (1&2)

and tighten to 28 N·m (250 in. lbs.).

13. Install rear crankshaft oil seal retainer and oil seal

assembly (Refer to 9 - ENGINE/ENGINE BLOCK/
CRANKSHAFT REAR OIL SEAL RETAINE -
INSTALLATION).

14. Install oil pump assembly (5) (Refer to 9 -

ENGINE/LUBRICATION/OIL PUMP - INSTALLA-
TION).

15. Install oil pick-up tube (3) and O-ring (2). Tighten

bolts (4) to 28 N·m (250 in.lbs.).

16. Install oil pan gasket, oil pan, and oil filter (Refer

to 9 - ENGINE/LUBRICATION/OIL PAN - INSTAL-
LATION).

17. Install crankshaft sprocket (Refer to 9 - ENGINE/

VALVE TIMING/TIMING CHAIN AND SPROCK-
ETS - INSTALLATION).

18. Install timing chain (Refer to 9 - ENGINE/VALVE

TIMING/TIMING

CHAIN AND

SPROCKETS

-

INSTALLATION).

19. Install timing chain cover (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

CHAIN

COVER

-

INSTALLATION).

20. Install cylinder head covers (Refer to 9 - ENGINE/

CYLINDER HEAD/CYLINDER HEAD COVER(S) - INSTALLATION).
