11. Loosen all cylinder head cover fasteners.

NOTE: Cylinder head cover attaching bolts are
captured to the cover.

CAUTION: Make certain the double ended studs in
the center of the cylinder head cover are loose
before attempting to remove cover.

12. Remove cylinder head cover.

INSTALLATION

LEFT

1. Clean cylinder head cover and both sealing sur-

faces. Inspect and replace gaskets (1)&(2) as
necessary.

9 - 1956

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

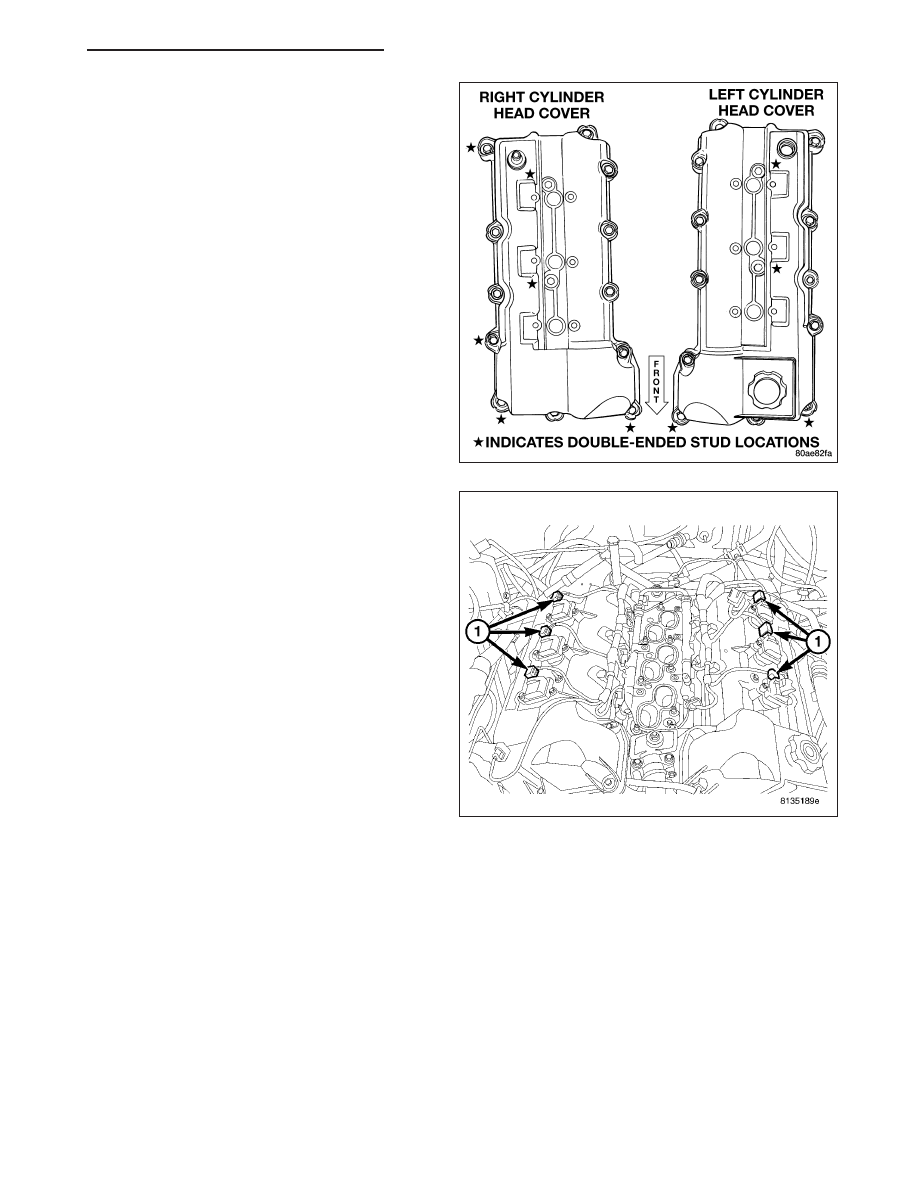

2. Install cylinder head cover and hand start all fas-

teners. Verify that all double-ended studs are in the
correct locations.

3. Tighten cylinder head cover attaching bolts and

double-ended studs to 12 N·m (105 in. lbs.).

4. Install ignition coils (1).

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 1957

5. Install ignition coil capacitor (2) and fastener.

6. Install ground strap (1) to cylinder head cover stud.

7. Connect all electrical connectors and harness clips.

8. Connect make up air hose.

9. Install upper intake manifold (Refer to 9 - ENGINE/

MANIFOLDS/INTAKE

MANIFOLD

-

INSTALLATION).

10. Connect negative battery (1) cable.

RIGHT

1. Clean cylinder head cover and both sealing sur-

faces. Inspect and replace gaskets (1)&(2) as
necessary.

9 - 1958

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

2. Install cylinder head cover and hand start all fas-

teners. Verify that all double-ended studs are in the
correct locations.

3. Tighten cylinder head cover attaching bolts and

double-ended studs to 12 N·m (105 in. lbs.).

4. Install ignition coils (1).

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 1959
