3.

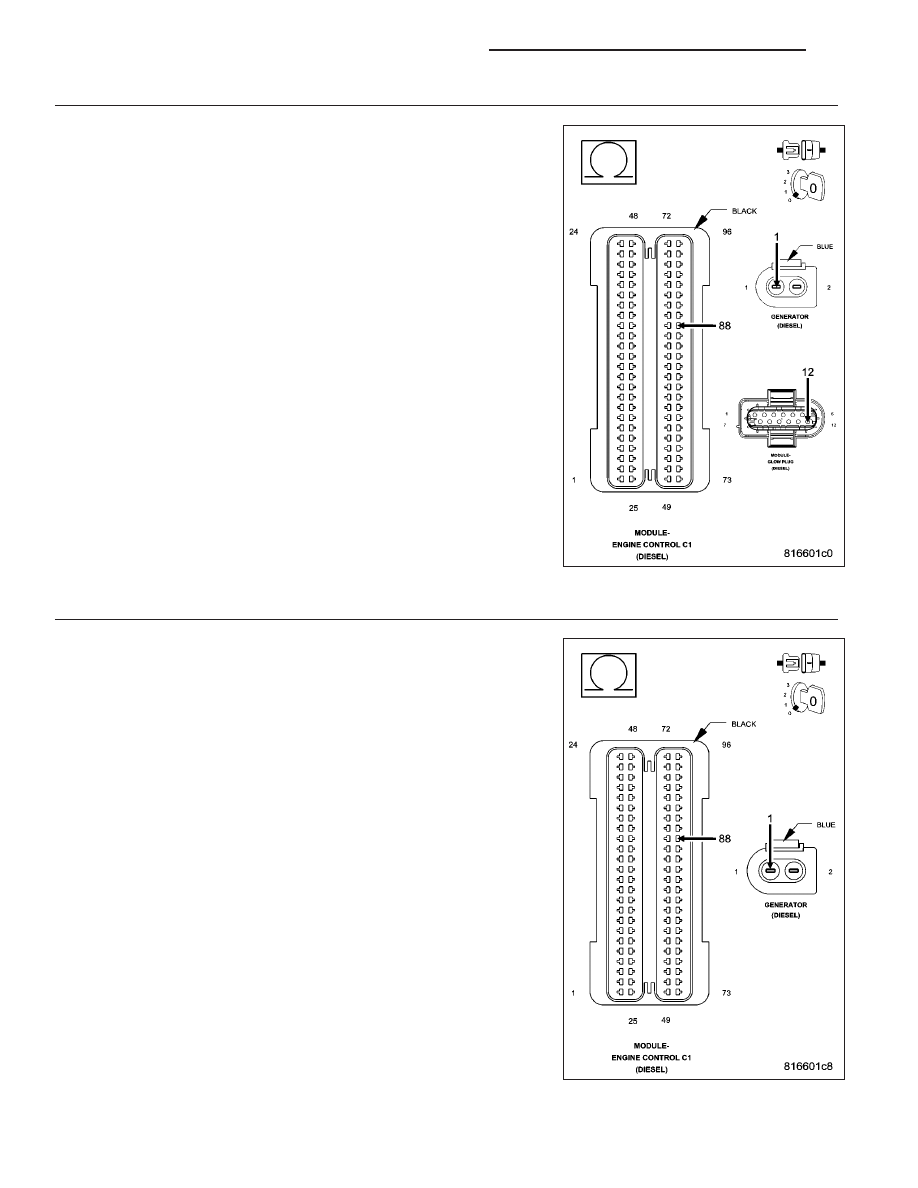

(D509) LIN BUS CIRCUIT OPEN OR HIGH RESISTANCE

Turn the ignition off.

Disconnect the Glow Plug Module connector.

Disconnect the Generator connector.

Disconnect the Engine Control Module (ECM) connector.

Measure the resistance of the (D509) LIN Bus circuit between the Glow
Plug Module connector and the Engine Control Module (ECM) connec-
tor.

Measure the resistance of the (D509) LIN Bus circuit between the Gen-
erator connector and the Engine Control Module (ECM) connector.

Is the resistance below 10 ohms for both measurements?

Yes

>> Go To 6

No

>> Repair the (D509) LIN Bus circuit for an open circuit or high

resistance.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

4.

(D509) LIN BUS CIRCUIT OPEN OR HIGH RESISTANCE

Turn the ignition off.

Disconnect the Generator connector.

Disconnect the Engine Control Module (ECM) connector.

Measure the resistance of the (D509) LIN Bus circuit between the Glow
Plug Module connector and the Engine Control Module (ECM) connec-
tor.

Is the resistance below 10 ohms?

Yes

>> Go To 5

No

>> Repair the (D509) LIN Bus circuit for an open circuit or high

resistance.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

9 - 1856

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

5.

GENERATOR

Ignition off, engine not running.

Connect the Engine Control Module (ECM) connector.

Replace the Generator in accordance with the Service Information.

Turn the ignition on.

With a scan tool, Clear DTCs.

Start the engine and allow it to reach normal operating temperature.

Monitor the scan tool for at least 2 minutes.

With a scan tool, View DTCs.

Is the status Active for this DTC?

Yes

>> Go to 6

No

>> Test Complete.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

6.

ENGINE CONTROL MODULE (ECM)

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors between the Glow Plug Module
and the Engine Control Module (ECM).

Look for any chafed, pierced, pinched, or partially broken wires.

Look for broken, bent, pushed out or corroded terminals.

Monitor the scan tool data relative to this circuit and wiggle test the wiring and connectors.

Look for the data to change or for the DTC to reset during the wiggle test.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Replace the Engine Control Module (ECM) in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

LX

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1857

*ENGINE CRANKS BUT WILL NOT START

For a complete wiring diagram Refer to Section 8W

Possible Causes

INTAKE SYSTEM RESTRICTION

ECM CODES PRESENT

ECT SENSOR

ENGINE CONTROL MODULE

ENGINE DRIVE CHAIN

FUEL PRESSURE SENSOR

FUEL SUPPLY CONTAMINATION

SUPPLY SIDE FUEL SYSTEM PRESSURE

FUEL SYSTEM RESTRICTION

GLOW PLUGS

SKREEM CODES PRESENT

Diagnostic Test

1.

ECM CODES PRESENT

NOTE: The ECM must have proper power and ground connections for the following tests to be valid. Refer
to Checking the ECM Power and Grounds in the symptom list.
Turn the ignition on.

With the scan tool, read the ECM DTCs.

Does the scan tool display any ECM DTCs?

Yes

>> Refer to symptom list for problems related to ECM DTC.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Go To 2

2.

SKREEM CODES PRESENT

With the scan tool, read the SKREEM DTCs.

Does the scan tool display any SKREEM DTCs?

Yes

>> Refer to symptom list for problems related to SKREEM DTC.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Go To 3

3.

CHECK FOR INTAKE SYSTEM RESTRICTIONS

Turn the ignition off.

Ensure vehicle has adequate fuel supply in fuel tank.

Inspect all air intake and turbocharger related hoses/tubes and connections.

Inspect the air filter for excessive dirt, soiling or other problems that may cause restricted air flow.

Were any problems found?

Yes

>> Repair or replace as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Go to 4

9 - 1858

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

4.

ECT SENSOR

Using a temperature probe, check the vehicle temperature near the ECT Sensor.

Turn the ignition on.

With the scan tool in Sensors, read the ECT Sensor temperature.

Compare the temperature probe reading with the scan tool reading.

Are the two readings within 10°C of each other?

Yes

>> Go To 5

No

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

5.

GLOW PLUGS

NOTE: Prior to performing this test, be sure to check the Glow Plug Relay operation. Refer to CHECKING
GLOW PLUG OPERATION for the related symptom(s).
Refer to the Service Information and check the Glow Plugs for proper operation.

Are the Glow Plugs operating properly?

Yes

>> Go To 6

No

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

6.

FUEL SYSTEM RESTRICTION

Inspect the fuel system lines for restrictions, leaks or other problems.

NOTE: Refer to the Service Information to ensure that the fuel system is properly primed. An unprimed sys-
tem or excessive air in the supply system will cause a no-start condition.

Is there any evidence of problems?

Yes

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Go To 7

7.

FUEL CONTAMINATION

Inspect the fuel supply for contamination.

Is the fuel contaminated?

Yes

>> Refer to the Service Information to remove and replace fuel throughout the fuel system.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Go To 8

8.

SUPPLY SIDE FUEL SYSTEM PRESSURE

Refer to the Service Information and perform the Supply Side Fuel System Pressure Test.

Is the fuel pressure within specification?

Yes

>> Go To 9

No

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)
