Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 1457





U110A-LOST COMMUNICATION WITH SCM - CAN-C

For a complete wiring diagram Refer to Section 8W

When Monitored:
Continuously while the system is active.

Set Condition:
The ECM doesn’t receive a Bus Message from the Steering Control Module (SCM).

Possible Causes

INTERMITTENT DTC

CAN BUS OPEN OR SHORTED CONDITION

STEERING CONTROL MODULE (SCM)

ENGINE CONTROL MODULE (ECM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

DTC IS ACTIVE

Ignition on, engine not running.

With the scan tool, Clear DTCs in the Engine Control Module (ECM).

Monitor the scan tool for at least two minutes.

Cycle the ignition key off and on several times, leaving the ignition on for at least 10 seconds at a time.

Start the engine.

Allow the engine to reach normal operating temperature.

With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING for diag-

nostic procedures and for further possible causes.

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

9 - 1852

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

U1113-LOST AC PRESSURE MESSAGE

For a complete wiring diagram Refer to Section 8W

When Monitored:
Continuously while the system is active.

Set Condition:
An invalid message has been received over the bus from the Front Control Module (FCM).

Possible Causes

INTERMITTENT DTC

CAN BUS OPEN OR SHORTED CONDITION

FRONT CONTROL MODULE (FCM)

ENGINE CONTROL MODULE (ECM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

ACTIVE DTC

NOTE: Diagnose all CAN B and C communication DTCs before continuing.
Ignition on, engine not running.

With a scan tool, view DTCs.

Is the status Active for this DTC?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure. (Refer to 9 - ENGINE - DIAGNOSIS

AND TESTING)

2.

COMMUNICATION DTCS PRESENT IN THE FRONT CONTROL MODULE (FCM)

With a scan tool check for DTCs in the Front Control Module (FCM).

Are there any CAN bus DTCs active in the Front Control Module (FCM) at this time?

Yes

>> Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING for addi-

tional vehicle communication diagnostic procedures.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

No

>> Replace and program the Engine Control Module (ECM) in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

LX

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1853

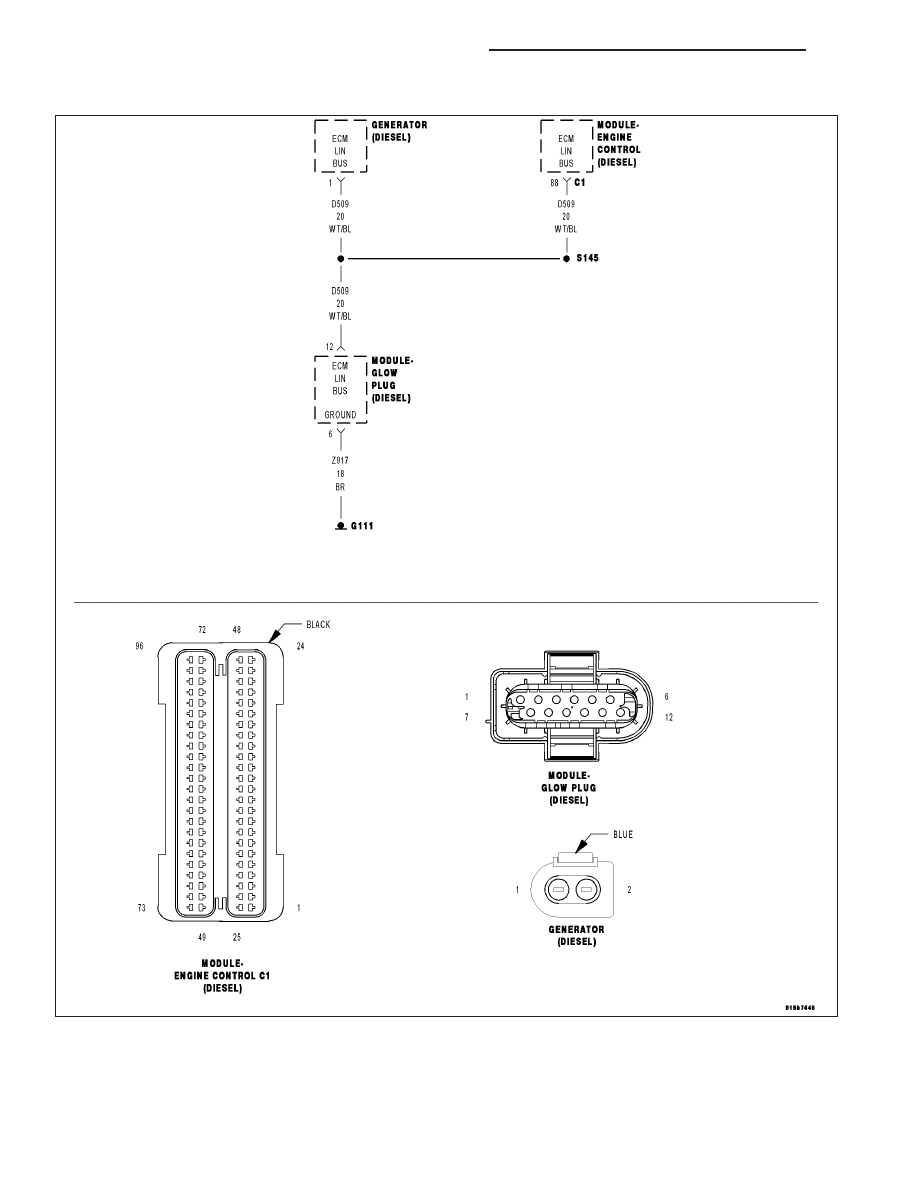

U1132-GENERATOR COMMUNICATION

For a complete wiring diagram Refer to Section 8W

9 - 1854

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

When Monitored:
Continuously while the system is active.

Set Condition:
The ECM isn’t receiving a LIN bus message from the Generator.

Possible Causes

INTERMITTENT DTC

(D509) LIN BUS CIRCUIT OPEN OR HIGH RESISTANCE

GLOW PLUG MODULE

ENGINE CONTROL MODULE (ECM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

DTC IS ACTIVE

Turn the ignition on.

With a scan tool, View DTCs.

Record all DTC information.

NOTE: If DTC U1008 LIN 1 BUS is active in addition to this DTC, perform the diagnostic procedure for that
DTC before continuing with this test.

NOTE: If DTC U0106 LOST COMMUNICATION WITH GLOW PLUG MODULE is active or stored in addition to
this DTC, proceed with this diagnostic procedure.
With a scan tool, Clear DTCs.

Start the engine and allow it to reach normal operating temperature.

Monitor the scan tool for at least 2 minutes.

With a scan tool, View DTCs.

Is the status Active for this DTC?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure. (Refer to 9 - ENGINE - DIAGNOSIS

AND TESTING)

2.

U0106 LOST COMMUNICATION WITH GLOW PLUG MODULE DTC IS PRESENT

With a scan tool, View DTCs.

Is DTC U0106 LOST COMMUNICATION WITH GLOW PLUG MODULE Active in addition to this DTC?

Yes

>> Go To 3

No

>> Go To 4

LX

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1855
