GEAR-PINION/RING

REMOVAL

1. Remove differential assembly. (Refer to 3 - DIF-

FERENTIAL & DRIVELINE/REAR AXLE - 198MM/
DIFFERENTIAL - REMOVAL)

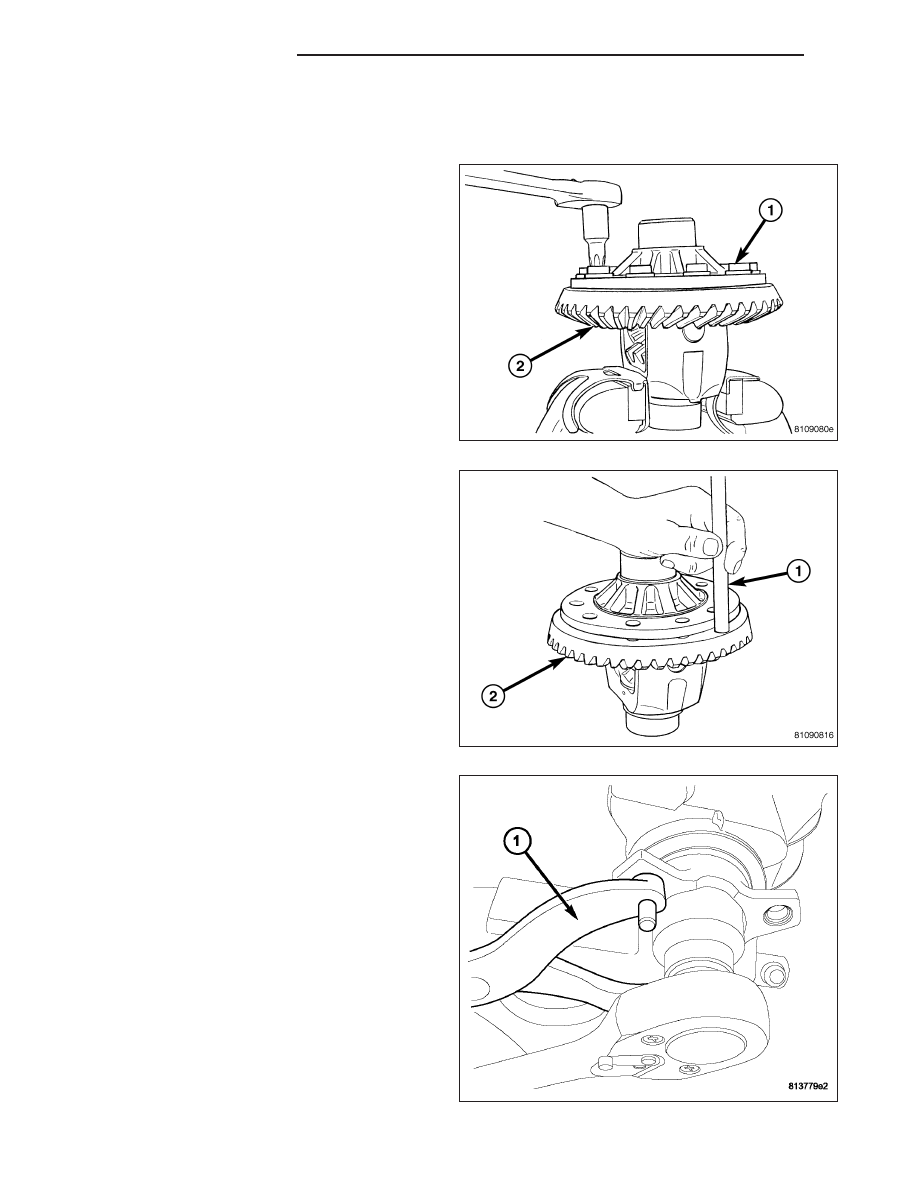

2. Place differential case in a soft-jawwed vise and

remove ring gear-to-case bolts.

3. Remove ring gear from differential case with a

brass drift and hammer.

4. Using

41mm

socket

and

flange

wrench Tool

C-3281 (1), remove pinion nut and discard.

3 - 164

REAR AXLE - 198RII

LX

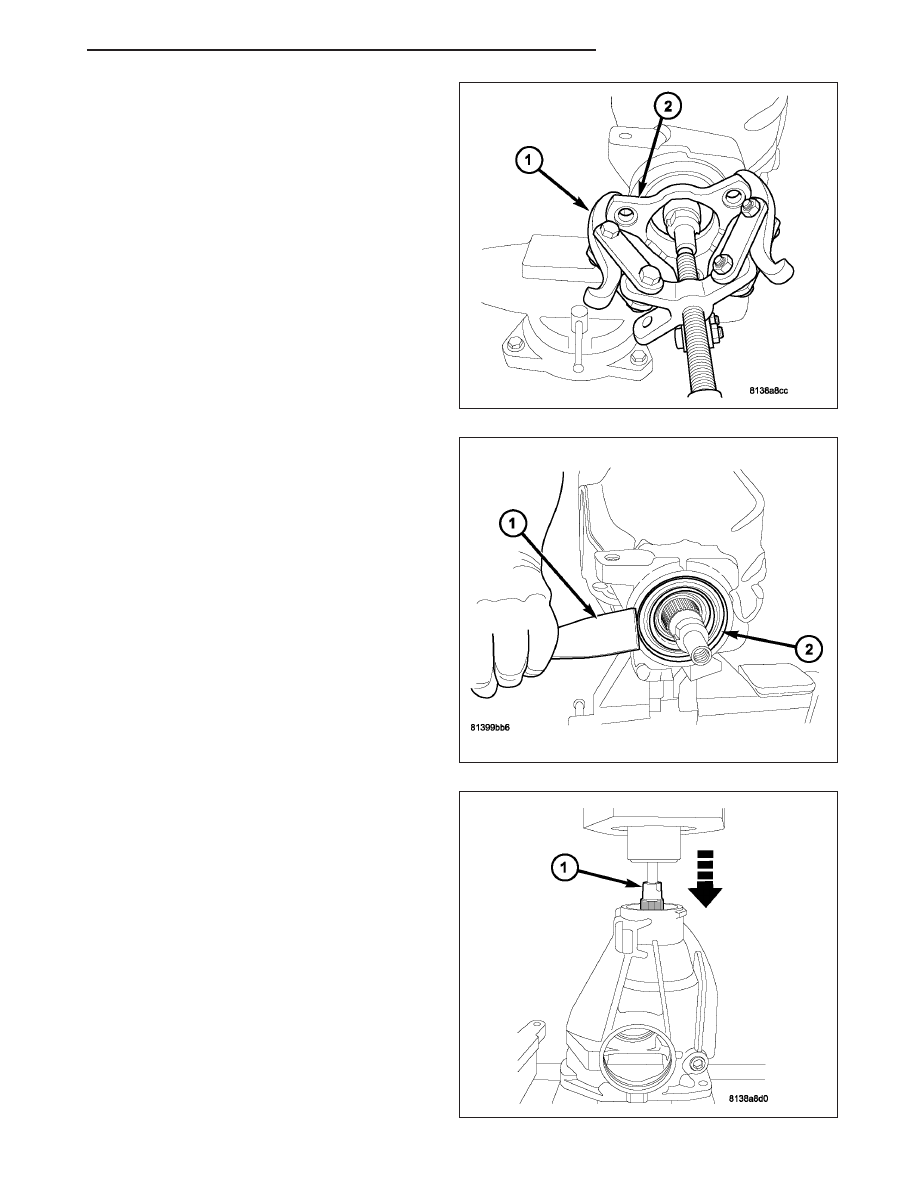

5. Using puller Tool 1026 (1), remove pinion flange

(2).

6. Using a suitable screwdriver, remove and discard

the pinion seal.

7. Remove pinion tail bearing cone.

8. Move axle housing to press and press out pinion

shaft (1) as shown.

LX

REAR AXLE - 198RII

3 - 165

9. Remove collapsible spacer (1) and washers (2).

Discard collapsible spacer.

10. Remove pinion head bearing (2) with Puller

C-293-PA (1) and Adapters C-293-37 (3,4).

3 - 166

REAR AXLE - 198RII

LX

11. Using driver handle C-4171(2) and remover Tool

9084 (1), drive out pinion head bearing cup.

12. Remove pinion head shim. Measure and record

shim thickness.

13. Using driver handle C-4171 (2) and remover Tool

D-149 (1), drive out pinion tail bearing cup.
