1. Install differential assembly (1) into axle housing.

2. Install differential side bearing cups (2).

3. Use Tool 9522 (1) to aid in seating side bearing

cups (2).

3 - 156

REAR AXLE - 198RII

LX

4. Set up Dial Indicator Set C-3339-A to measure

housing spread as shown:

a. Clamp SP-5426 (1)

b. Post SP-5425-B (2)

c. Metric Dial Indicator 9524 (3)

5. Expand spreader W-129-B (1) to spread axle hous-

ing no more than 0.30 mm (0.012 in.).

NOTE: The differential side bearing snap rings are select-fit, and control ring gear backlash and differential
side bearing preload. It is necessary to return snap rings to their original position. If replacement differential
side bearings or differential case are being installed, refer to Adjustments — Differential Side Bearing Pre-
load and Gear Backlash to determine proper snap ring selection.

LX

REAR AXLE - 198RII

3 - 157

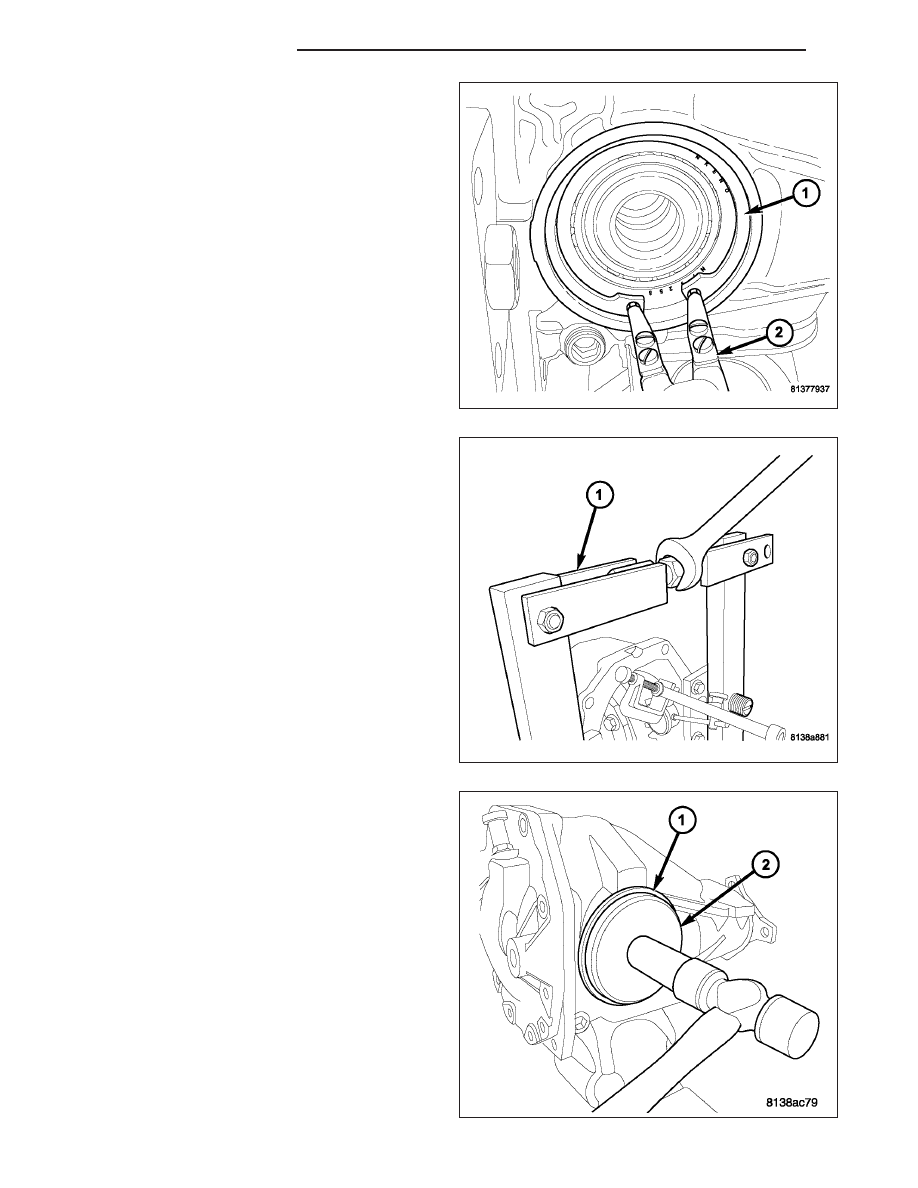

6. Using suitable snap ring pliers (2), install differential

side bearing snap rings (1).

7. Back off W-129-B spreader (1) to relax tension on

housing.

8. Install axle seals (1) using Tool 9223 (2).

3 - 158

REAR AXLE - 198RII

LX

9. Remove spreader W-129-B and adapter plates

9226 (1).

10. Apply 4mm (0.157 in.) bead (2) of Mopar

T

Axle

RTV to axle housing cover (1) as shown.

11. Install cover to axle housing. Install and torque

cover-to-housing bolts to 30 N·m (22 ft. lbs.) +
90°.
