Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 107

BEARING-DIFFERENTIAL CASE

REMOVAL

1. Remove differential assembly from axle. Refer to

Differential Removal.

2. Remove bearings (2) from the differential case (3)

with Puller/Press C-293-PA (5), Adapters C-293-37
(1) and Plug SP-3289 (4).

3 - 160

REAR AXLE - 198RII

LX

INSTALLATION

1. Using Tool 9523 and Handle C-4171, press differ-

ential side bearings onto differential case.

2. Install differential and reassemble axle assembly.

LX

REAR AXLE - 198RII

3 - 161

COVER-DIFFERENTIAL

REMOVAL

1. Remove axle assembly from vehicle. (Refer to 3 -

DIFFERENTIAL

&

DRIVELINE/REAR

AXLE

-

198MM - REMOVAL)

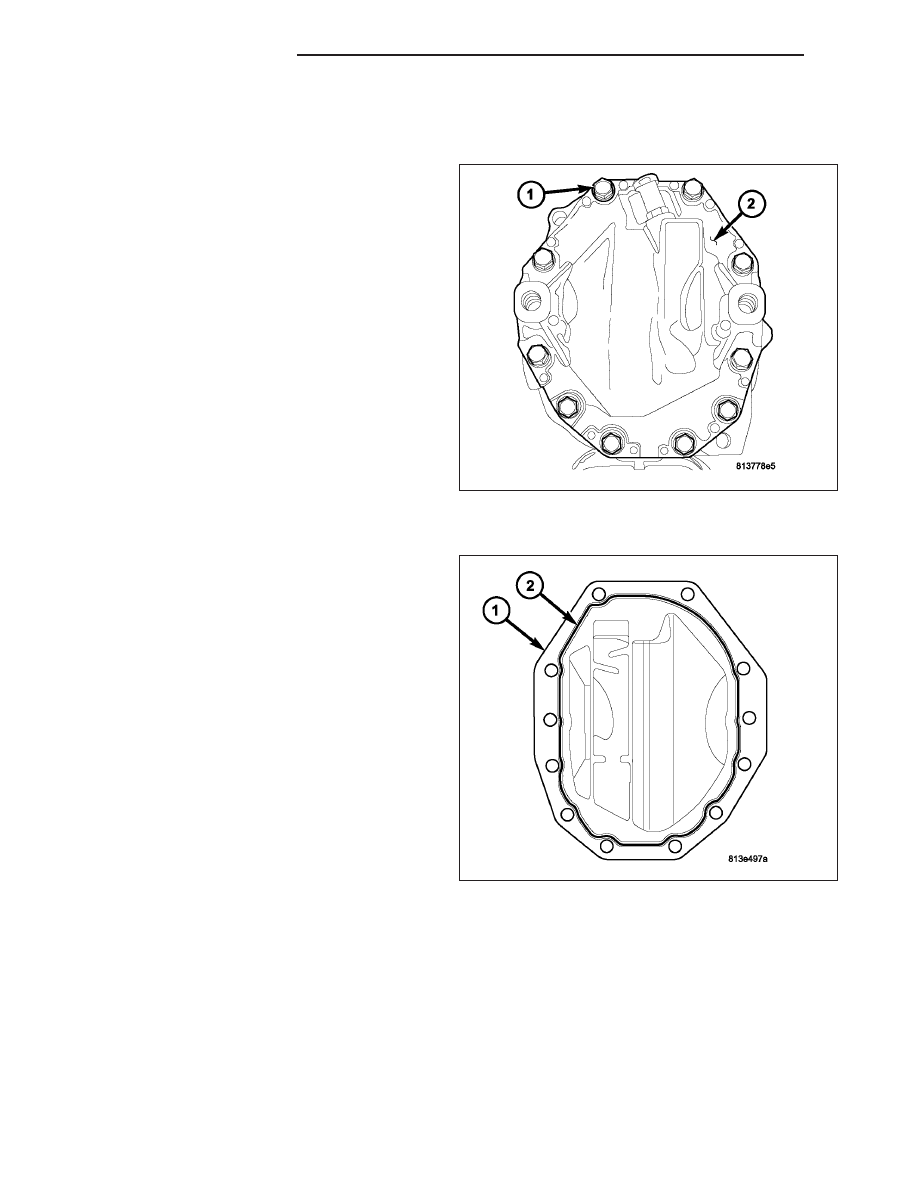

2. Remove axle housing cover bolts (1).

3. Using suitable screwdriver, remove axle housing

cover (1).

INSTALLATION

1. After thoroughly cleaning axle housing cover (1),

apply a 4 mm (0.157 in.) bead (2) of Mopar

T

Axle

RTV as shown.

3 - 162

REAR AXLE - 198RII

LX

2. Immediately install cover (2) to axle housing. Install

and torque axle housing cover bolts (1) to 30 N·m
(22 ft. lbs.) + 45°.

3. Install axle assembly to vehicle. (Refer to 3 - DIF-

FERENTIAL & DRIVELINE/REAR AXLE - 198MM -
INSTALLATION)

LX

REAR AXLE - 198RII

3 - 163
