INSTALLATION

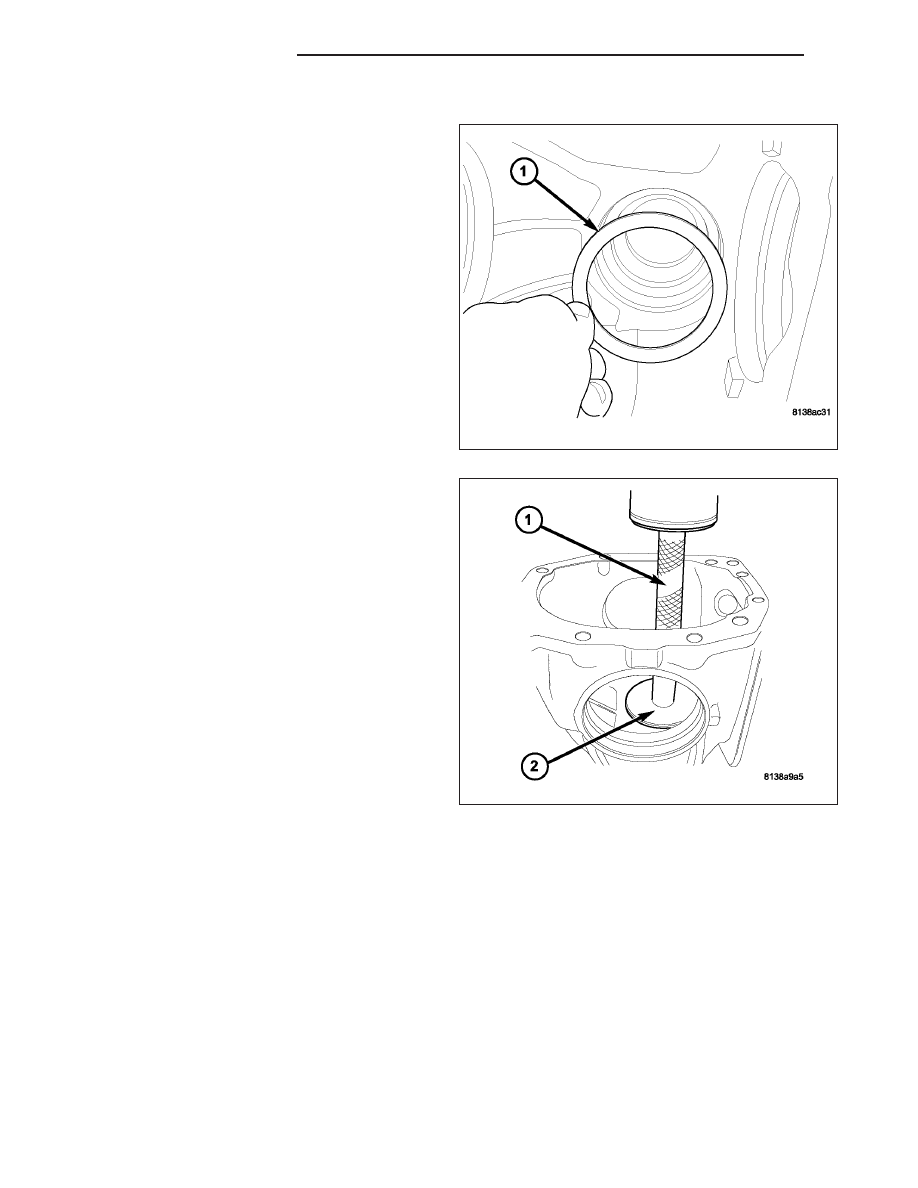

1. Install selected pinion depth shim (1) into housing.

2. Press pinion head bearing cup into housing using

Tools C-4171 (1) and C-4310 (2).

3 - 168

REAR AXLE - 198RII

LX

3. Press pinion tail bearing cup into housing using

Tools C-4171 (1) and D-146 (2).

4. Press new pinion head bearing (2) onto pinion

shaft using Tool C-3095-A (1).

LX

REAR AXLE - 198RII

3 - 169

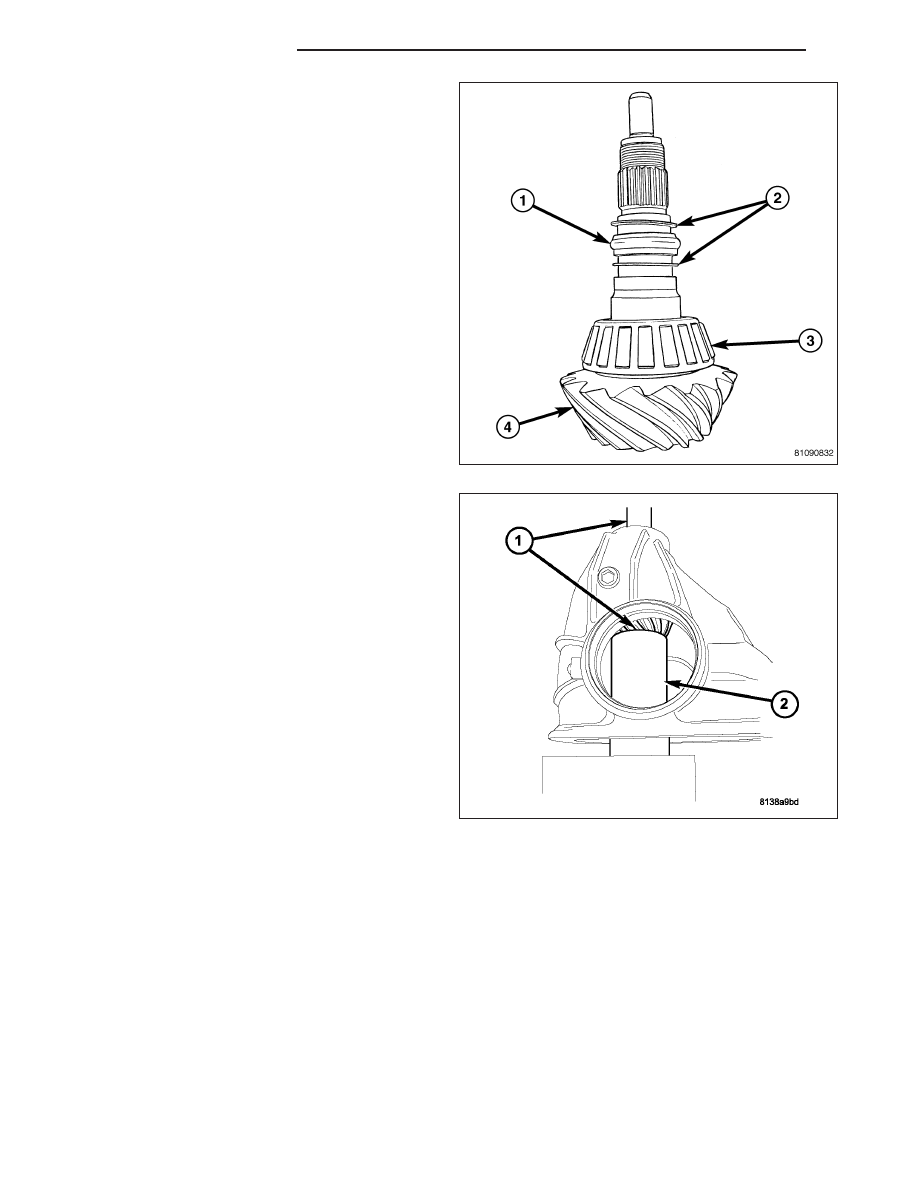

5. Install washers (2) and new collapsible spacer (1)

to pinion shaft.

6. Install pinion shaft (1) into housing and support on

press table atop Tool 8255 (2). Ensure pinion
gear face is centered atop Tool 8255.

3 - 170

REAR AXLE - 198RII

LX

7. Using Tool C-3095-A (1), press on new pinion tail

bearing (2).

8. Install new pinion seal into position.

9. Press pinion seal into housing using Tool 9231A

(1).
