NOTE: Due to axle imbalance concerns, it is nec-
essary to make sure pinion flange-to-shaft orienta-
tion is maintained. If alignment marks are not
visible, apply appropriate marks before removing
pinion flange.

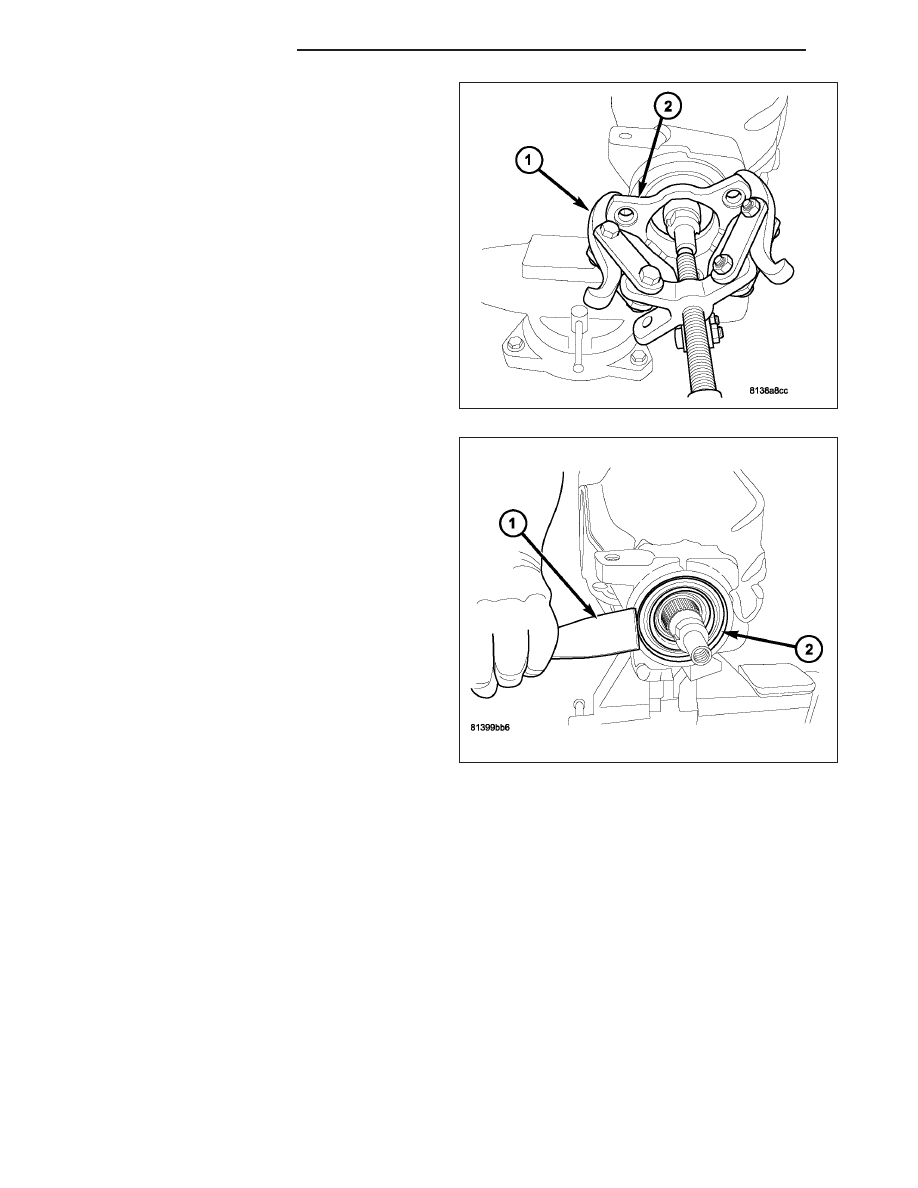

4. Using puller 1026 (1), remove pinion flange (2)

from pinion shaft.

5. Using suitable tool (1), remove pinion seal (2) and

discard.

3 - 140

REAR AXLE - 198RII

LX

INSTALLATION

1. Apply light coating of gear lubricant to the lip of the

pinion seal.

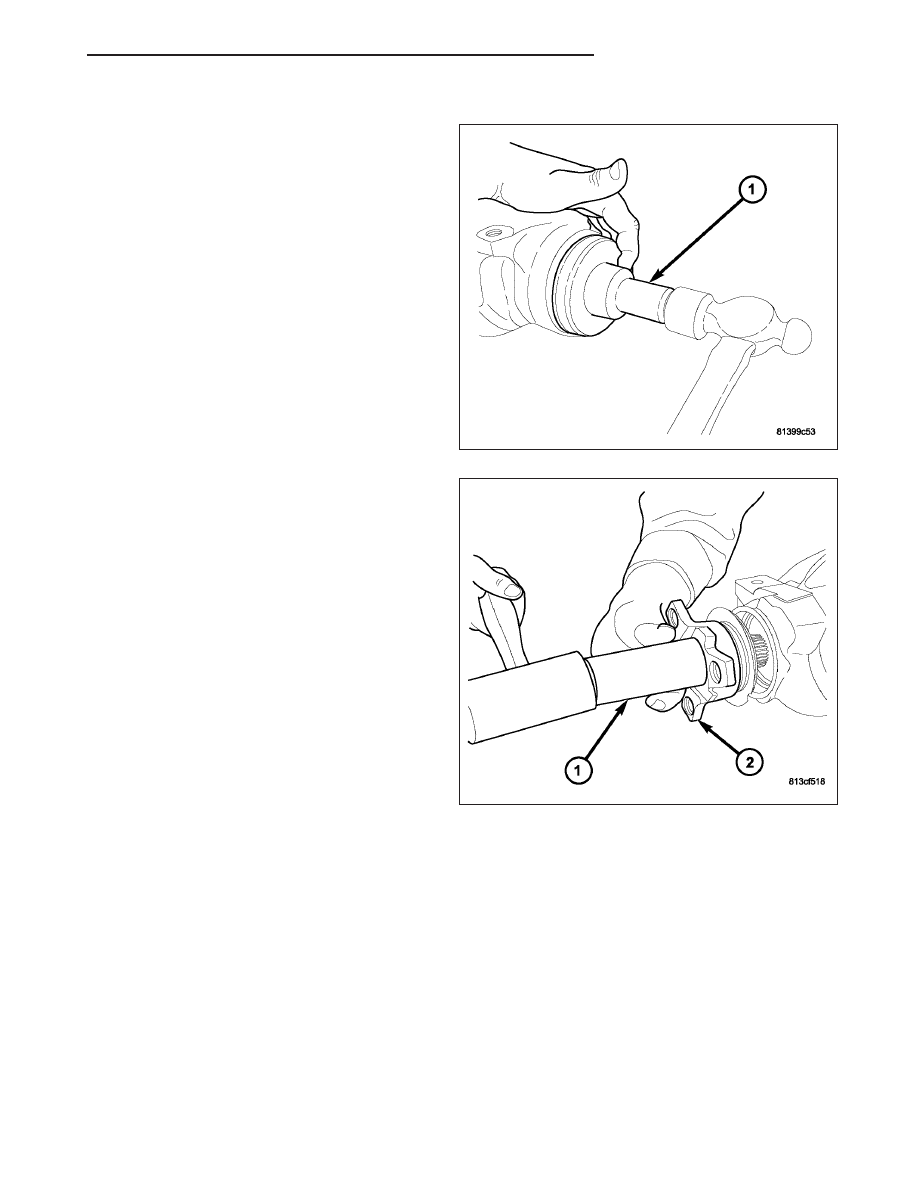

2. Using Tool 9231A (1), install pinion seal until tool

bottoms on carrier.

3. Install pinion flange into position. Align index marks

to maintain assembly balance.

4. Using Installer 6448A (1), lightly tap on pinion

flange (2) until adequate pinion shaft threads are
exposed.

LX

REAR AXLE - 198RII

3 - 141

5. Install new pinion flange nut. Using flange holder

tool C-3281(1) and 41mm socket, torque nut to 136
N·m (100 ft. lbs.).

6. Measure assembly turning torque. Axle assembly

rotating torque must be should be equal to the
reading recorded upon seal/flange removal.

7. If rotating torque is low, increase pinion flange nut

torque in 7 N·m (5 ft. lbs.) increments. Repeat until
proper rotating torque is received.

3 - 142

REAR AXLE - 198RII

LX

8. Stake pinion flange nut (1) as shown.

9. Install rear axle assembly. Refer to Rear Axle

Installation.
