Installer, C-3095-A

Flange Wrench, C-3281

Dial Indicator Set, C-3339-A

Handle, C-4171

Installer, C-4310

Installer, D-146

Remover, D-149

Adapter, SP-3289

Spreader, W-129-B

3 - 136

REAR AXLE - 198RII

LX

SEAL-AXLE SHAFT

REMOVAL

1. Remove halfshaft(s). (Refer to 3 - DIFFERENTIAL

& DRIVELINE/HALF SHAFT - REMOVAL)

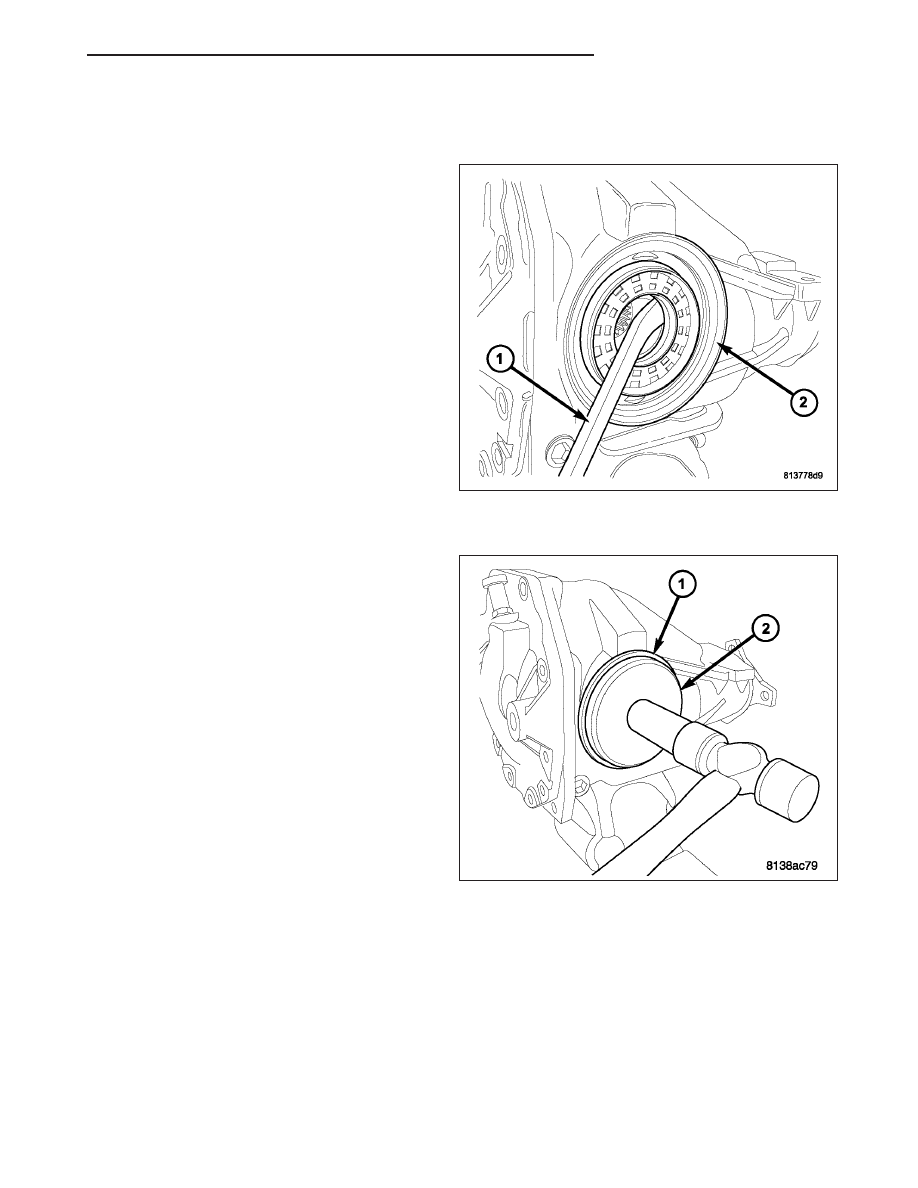

2. Using suitable screwdriver (1), remove axle shaft

seal (2).

3. Visually inspect halfshaft seal journal for damage

(excessive seal groove, nicks, scratches, etc.
Replace halfshaft if necessary.

INSTALLATION

1. Using Tool 9223 (2), install NEW axle shaft seal

(1). Lubricate the inside diameter with Mopar

T

Gear and Axle Lubricant 75W-140 to protect seal
during halfshaft installation.

2. Install halfshaft(s). (Refer to 3 - DIFFERENTIAL &

DRIVELINE/HALF SHAFT - INSTALLATION)

LX

REAR AXLE - 198RII

3 - 137

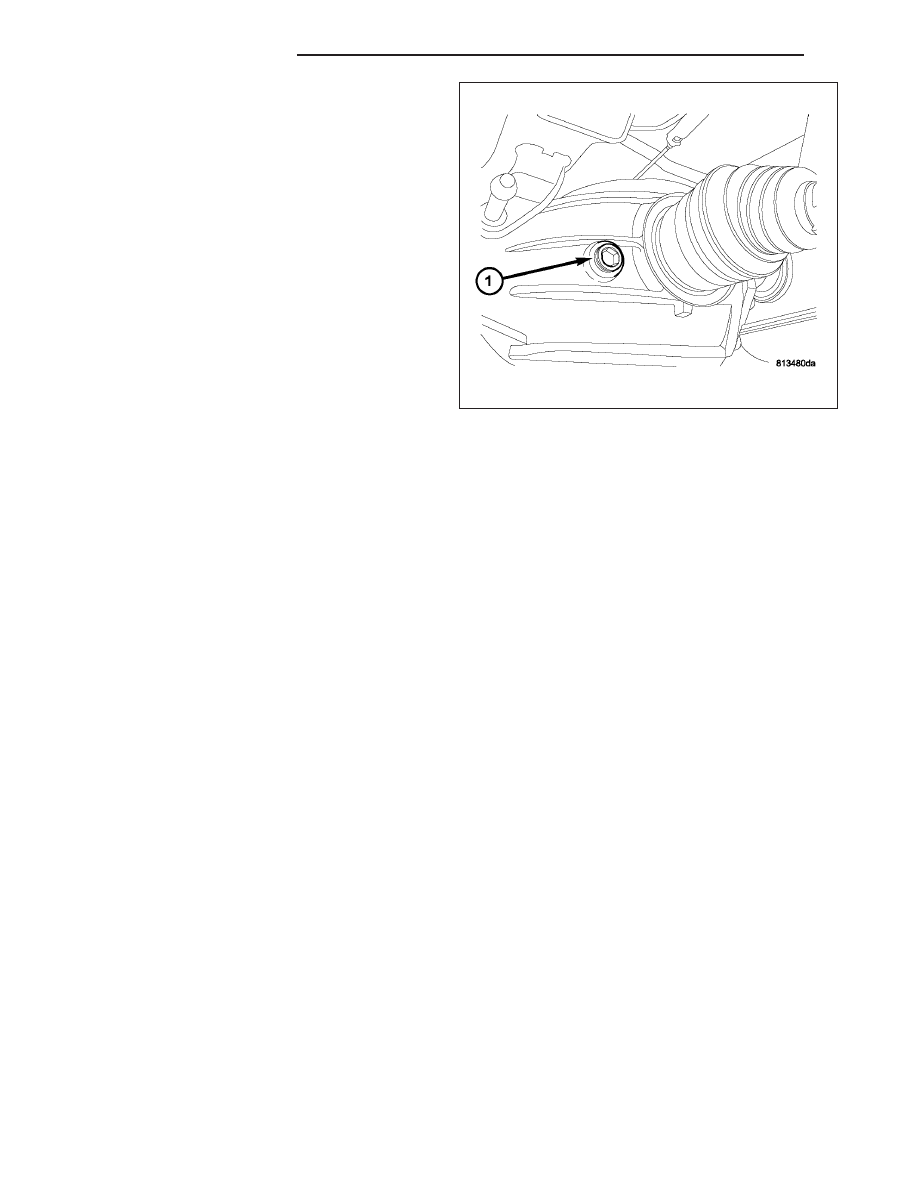

3. Remove fill plug (1) to check and adjust rear axle

fluid level. Top off axle with Mopar

T

Gear and Axle

Lubricant 75W-140. Reinstall fill plug torque to 60
N·m (44 ft. lbs.) torque.

3 - 138

REAR AXLE - 198RII

LX

SEAL-PINION FLANGE

REMOVAL

1. Remove rear axle assembly from vehicle. Refer to

Rear Axle Removal.

2. Measure axle assembly rotating torque and record

measurement for reuse on assembly.

3. Using flange holder C-3281(1) and 41mm socket,

remove pinion flange nut and discard.

LX

REAR AXLE - 198RII

3 - 139
