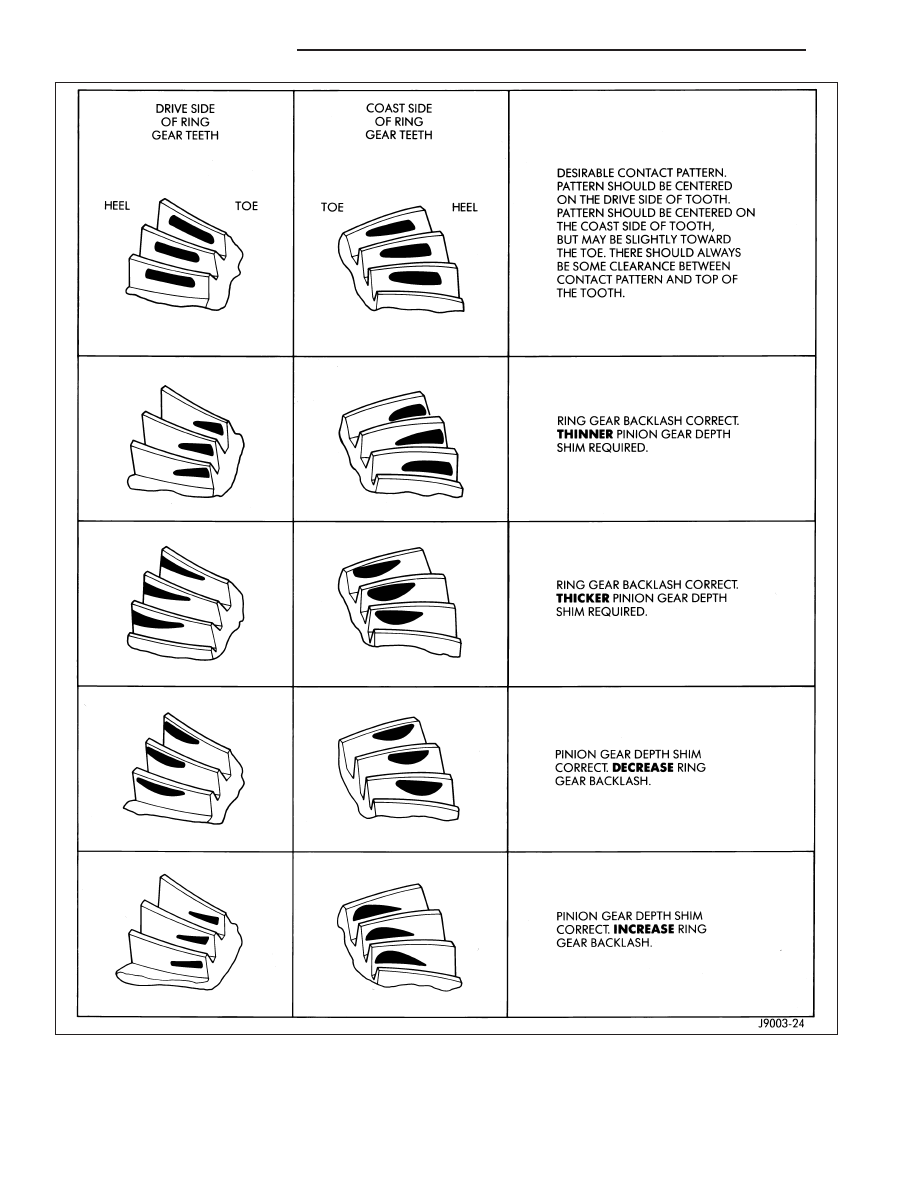

Gear Tooth Contact Patterns

3 - 132

REAR AXLE - 198RII

LX

SPECIFICATIONS - 198 RII AXLE

SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Axle Ratios

3.07, 3.64, 3.90

Ring Gear Diameter

198 mm (7.8 in.)

Ring Gear Backlash

0.13-0.18 mm (0.005-0.007 in.)

Side Bearing Preload

6000-8000 N

Axle Housing Retained Spread

0.18 mm to 0.23 mm (0.007 in. to 0.009 in.)

Select Snap Ring Size

3.60-4.68 mm (0.14-0.18 in.) In 0.02mm (0.0007 in.)

increments

Select Pinion Shim Size

1.40-2.50mm (0.05-0.10 in.) In 0.01mm (0.0004 in.)

increments

Pinion Torque To Rotate

2.25N·m (20 in. lbs.)

Total Torque To Rotate (Approx.)

3.38N·m (30 in. lbs.)

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Plug, Rear Axle Drain/Fill

60

44

—

Bolt, Differential Cover

30 +45°

22 + 45°

—

Bolt, Ring Gear-to-

Differential Case

85

63

—

Bolt, Axle Housing-to-

Crossmember

220

162

—

Bolt/Nut, Axle Front Mount

Isolator

65

48

—

LX

REAR AXLE - 198RII

3 - 133

SPECIAL TOOLS - 198 RII AXLE

Puller, 1026

Installer, 6448A

Remover, 9084

Installer, 9223

Spreader Adapters, 9226

Pinion Height Gage, 9227

Arbor Discs, 9228

3 - 134

REAR AXLE - 198RII

LX

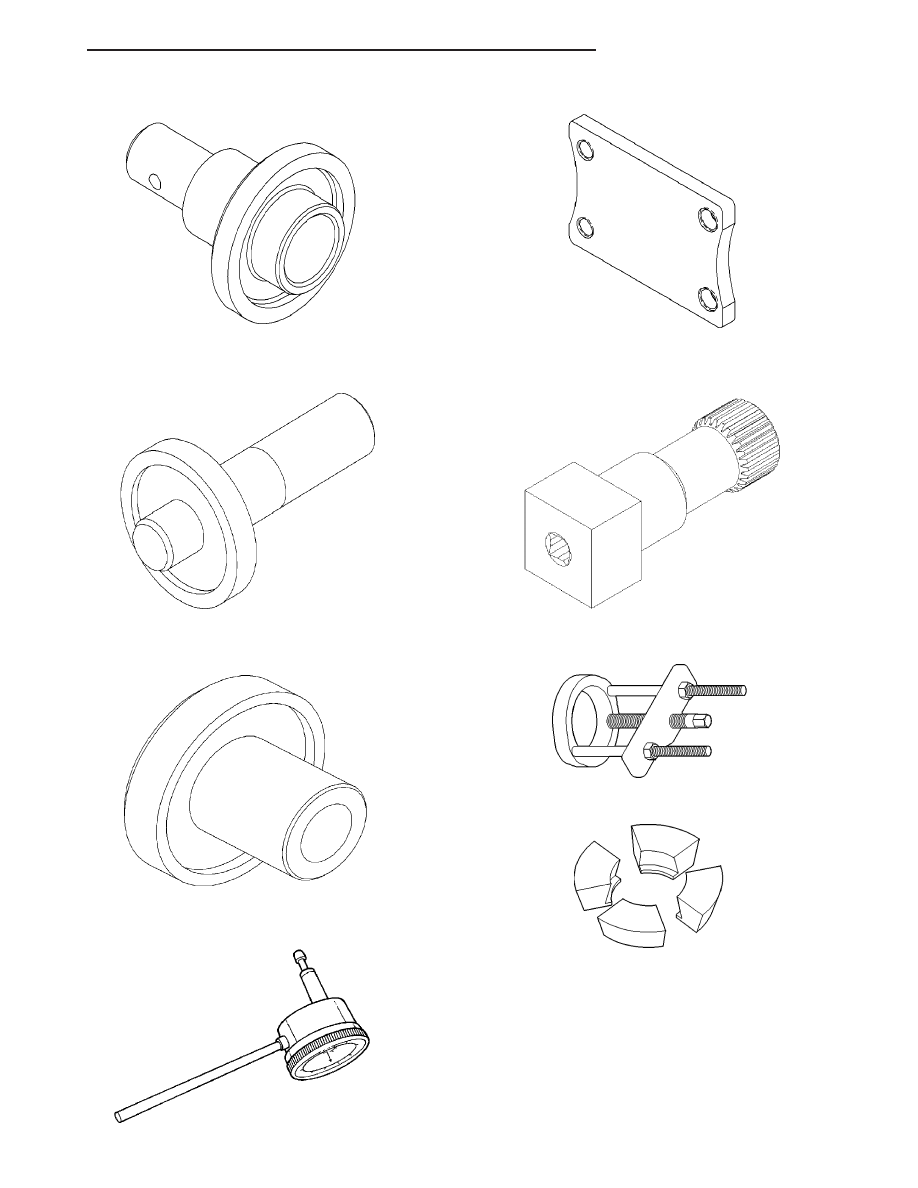

Installer, 9231A

Removal/Installation Arbor, 9522

Installer, 9523

Dial Indicator, 9524

Mounting Plate, 9630

Fixture, 9631

Puller Press, C-293-PA

Adapters, C-293-37

LX

REAR AXLE - 198RII

3 - 135
