DIFFERENTIAL

REMOVAL

1. Clamp rear axle assembly into bench vise (1).

2. Remove drain plug (1) and drain fluid into container

suitable for reuse.

3. Install drain plug and torque to 60 N·m (44 ft. lbs.).

3 - 144

REAR AXLE - 198RII

LX

4. Using suitable torque wrench (1), measure and

record rear axle assembly total turning torque.

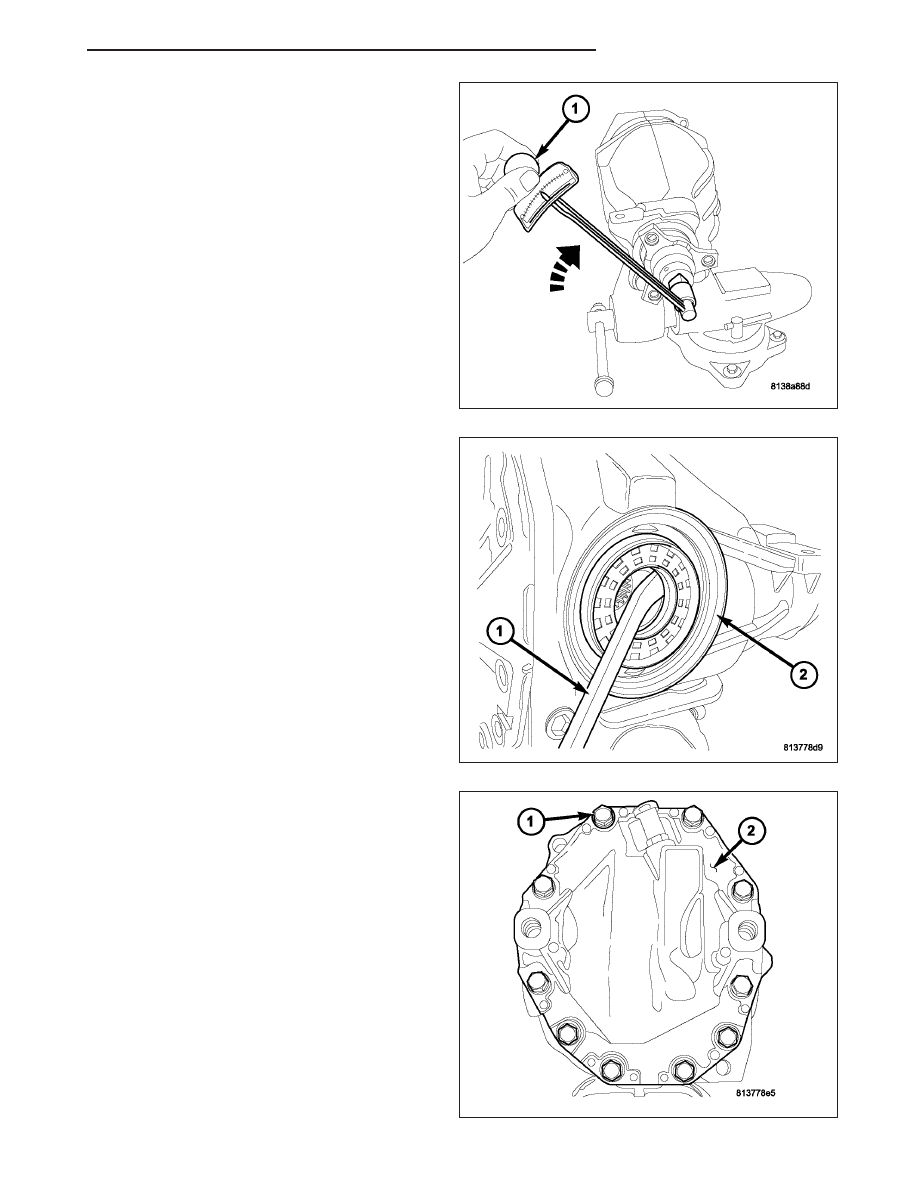

5. Using suitable screwdriver (1), remove both axle

seals (2).

6. Remove twelve axle cover-to-housing bolts (1) and

remove cover (2).

LX

REAR AXLE - 198RII

3 - 145

7. Install spreader adapters (1), Tool 9226, as shown.

Adapters contain two hole patterns and are labeled
accordingly.

8. Install spreader, Tool W-129-B (1), as shown.

9. Set up Dial Indicator Set C-3339-A to measure

housing spread as shown.

3 - 146

REAR AXLE - 198RII

LX

a. Clamp SP-5426 (1)

b. Post SP-5425-B (2)

c. Metric Dial Indicator 9524 (3)

10. Spread axle housing no more than 0.30 mm

(0.012 in.).

NOTE: The differential side bearing snap rings are
select-fit, and control ring gear backlash and dif-
ferential side bearing preload. It is important to
return original snap rings to their original position.

11. Using suitable snap ring pliers (2), compress and

remove differential side bearing snap rings (1).
Identify and tag for proper reuse.
