REAR SEAT BELTS

OUTBOARD SHOULDER HARNESS/LAP BELT
REMOVAL (FIG. 43 OR 44)

(1) Remove interior trim as necessary to gain access

to belt retractor.

(2) Remove bolt holding lower lap belt anchor to floor

bracket.

(3) Remove bolt holding belt retractor to inner quar-

ter panel.

(4) Separate belt from vehicle.

OUTBOARD SHOULDER HARNESS/LAP BELT
INSTALLATION

Reverse the preceding operation.

SEATS

Refer to Owner’s Manual for rear seat removal pro-

cedures.

FRONT SEAT REMOVAL (FIG. 45)

(1) Remove fuel fill door release handle and discon-

nect seat belt sensor wire connector if left seat is being
serviced.

(2) Remove nuts holding seat riser to floor.
(3) Separate seat and riser from vehicle.

FRONT SEAT INSTALLATION

Reverse the preceding operation.

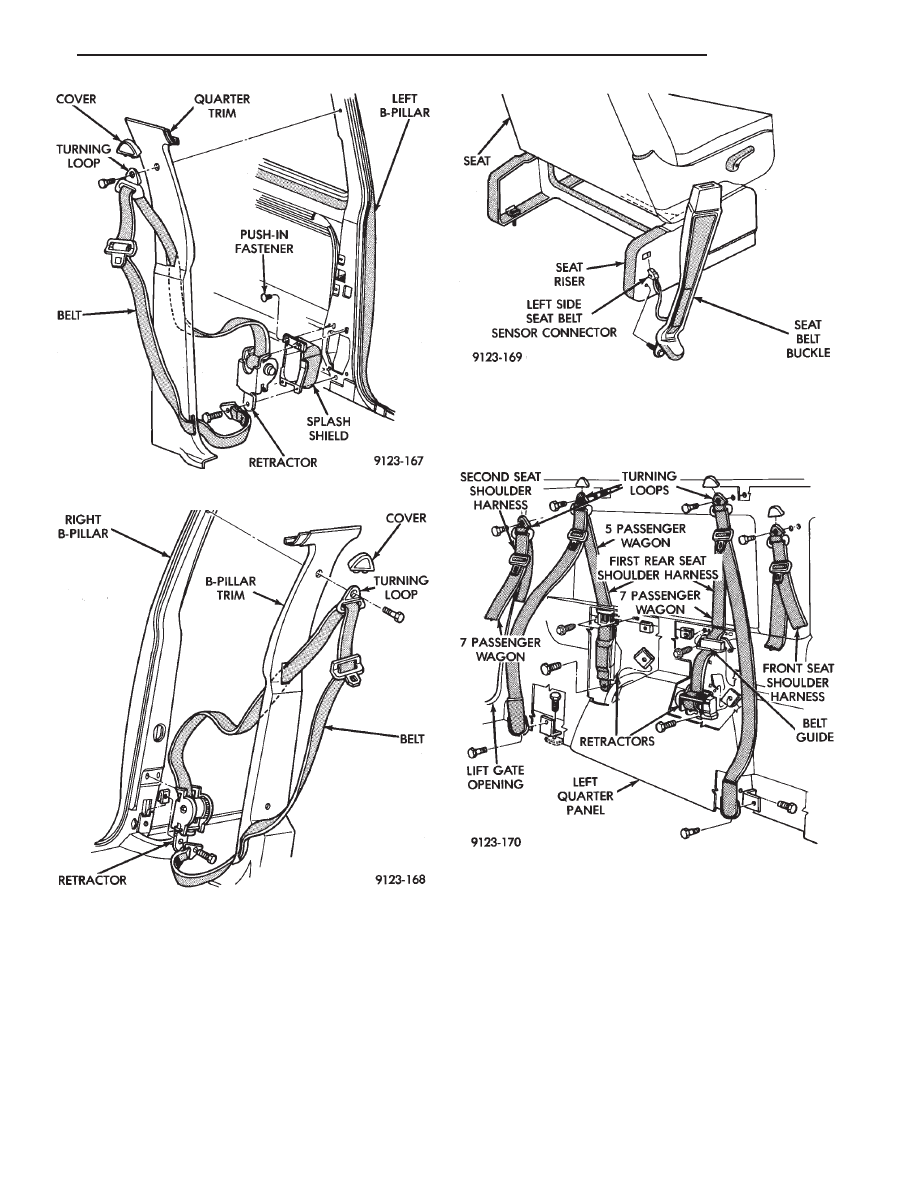

Fig. 40 Front Outboard Seat Belt—Left Side

Fig. 41 Front Outboard Seat Belt—Right Side

Fig. 42 Front Inboard Seat Belt Buckle

Fig. 43 Rear Shoulder/lap Belts—Left Side

.

BODY

23 - 39

FRONT CENTER CONSOLE

REMOVAL (FIG. 46)

(1) Remove center instrument panel bezel. Refer to

Group 8E, Instrument Panel for proper procedure.

(2) Remove screws holding top of console to instru-

ment panel.

(3) Remove ash tray or open sun glass bin. Remove

screws holding console to instrument panel.

(4) Separate upper console module from instrument

panel, if equipped.

(5) Disconnect ash tray lamp wire connector.
(6) Remove screws holding bottom of full forward

console to floor bracket.

(7) separate froward console from vehicle.

INSTALLATION

Reverse the preceding operation.

FLOOR CARPET

REMOVAL (FIG. 47)

(1) Remove full forward console, if equipped.
(2) Remove Seats.
(3) Remove door sill scuff plates.
(4) Remove rear seat anchor well bezels, if equipped.
(5) Fold carpet to center of vehicle and remove

through sliding door.

INSTALLATION

Reverse the preceding operation.

OVERHEAD CONSOLE

REMOVAL (FIG. 48)

(1) Disengage sun visor ends from overhead console
(2) Remove screws holding overhead console to roof

at front of console.

(3) Slide overhead console forward to disengage

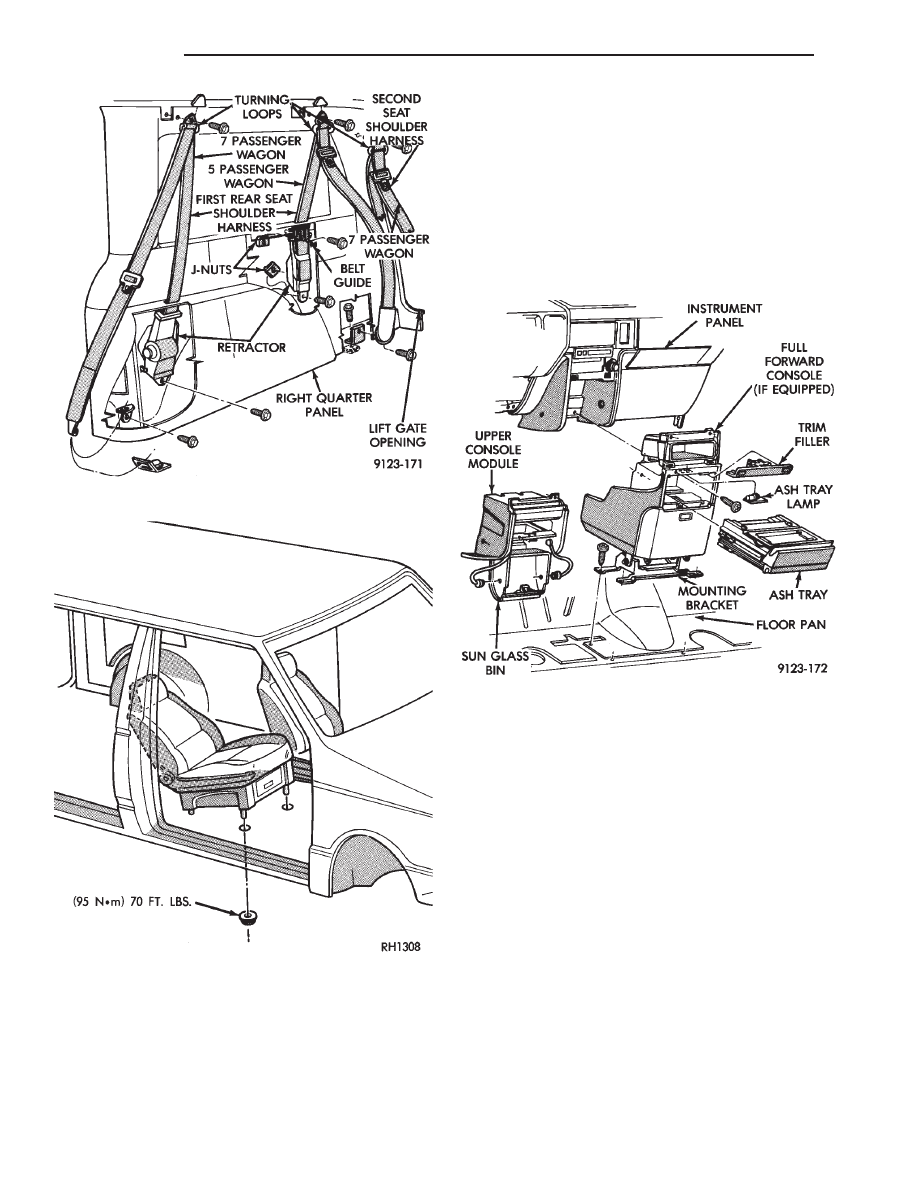

Fig. 44 Rear Shoulder/lap Belts—Right Side

4h x 3.5w Fig. 45 Front Seat and Riser—Typical

Fig. 46 Forward Console

23 - 40

BODY

.

clips holding rear of console to roof.

(4) Disconnect wire connectors from back of console.
(5) Separate overhead console from vehicle.

OVERHEAD CONSOLE INSTALLATION

Reverse the preceding operation.

HEAD LINING

REMOVAL (FIG. 49)

(1) Remove overhead console, if equipped.
(2) Remove inboard sun visor clips, if equipped.
(3) Remove roof rail moldings as necessary to gain

clearance for head lining removal.

(4) Remove sliding door upper track cover.
(5) Remove right quarter trim panel.
(6) Remove dome lamp, if equipped.
(7) Separate head lining from vehicle.

INSTALLATION

Reverse the preceding operation.

LIFTGATE

REMOVAL (FIG. 50)

(1) Raise and support liftgate in open position.
(2) Mark hinge to liftgate attaching locations to

assist installation.

(2) Disconnect lift prop rods from liftgate.
(3) Remove bolts holding body half of hinge closed.

Liftgate will rotate away from roof panel.

(4) With assistance of a helper at the opposite side of

the vehicle to support the liftgate, remove the hinge to
liftgate attaching bolts.

(5) Separate the liftgate from the vehicle.

INSTALLATION

Reverse the preceding operation. Align liftgate to 7

mm (0.280 in.) gap to roof panel and 6 mm (0.240 in.)
gap to quarter panels. Surfaces should be flush across
gaps.

LIFTGATE TRIM PANEL

REMOVAL (FIG. 51)

(1) Raise liftgate and remove courtesy lamp lenses.
(2) Remove courtesy lamp assemblies. Insert cour-

tesy lamps through openings in the trim panel into
liftgate, if equipped.

(3) Remove speaker grilles, if equipped.
(4) Remove plugs at the ends of the assist handle,

and remove screws. Separate handle from trim panel,
if equipped.

(5) Remove push-in fasteners from above the rear

window.

(6) Remove two trim plugs at lower corners of trim

panel and remove screws.

(7) Disengage frog-leg fasteners around perimeter of

trim panel. Separate trim panel from liftgate.

INSTALLATION

(1) Position trim panel under liftgate between the

prop-rod cylinders. Insert courtesy lamp assemblies
through trim cover openings.

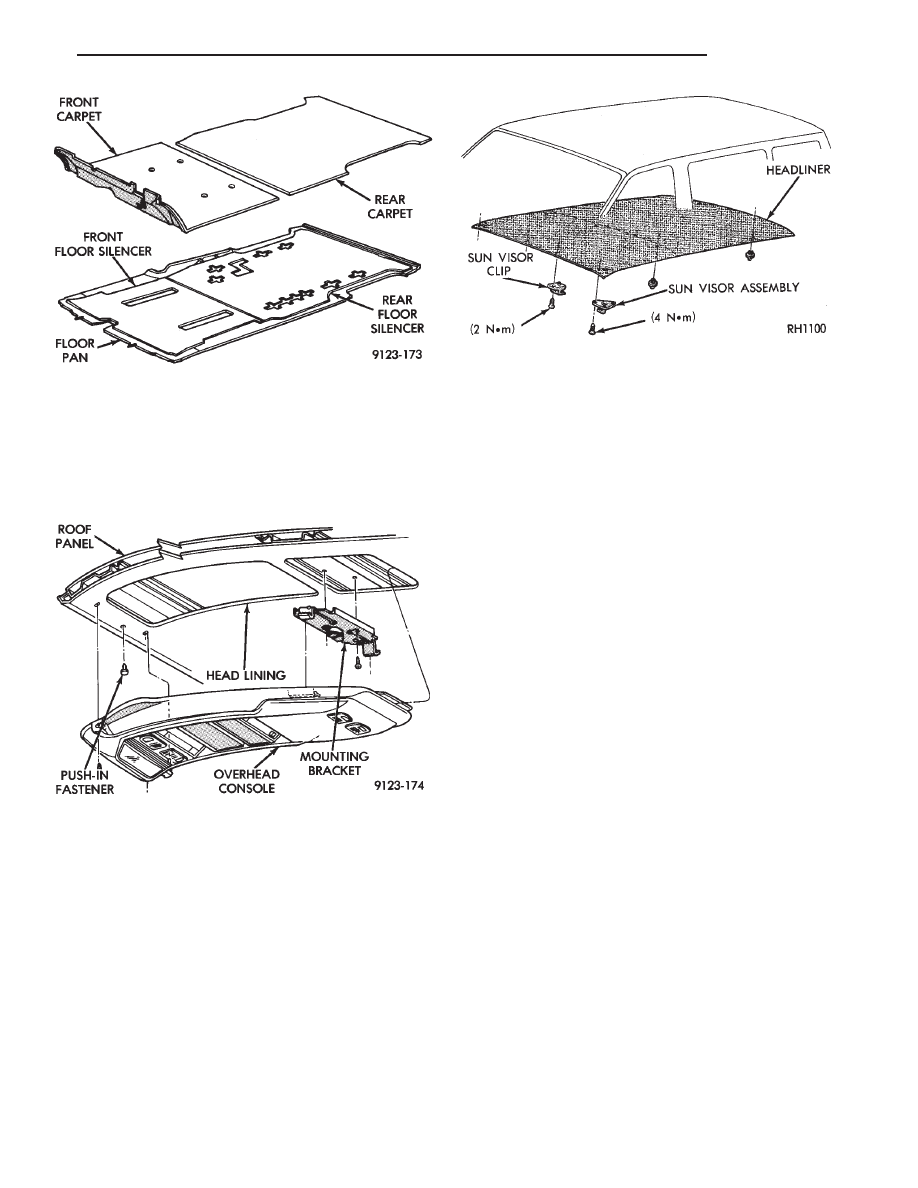

Fig. 47 Floor Carpet and Silencers

Fig. 48 Overhead Console

Fig. 49 Head Lining

.

BODY

23 - 41

(2) Position frog-leg fasteners below holes in liftgate,

one at a time, push (do not pound) fasteners into locked
position.

(3) Install assist handle, courtesy lamps, outer cor-

ner attaching screws, speaker grilles and push-in fas-
teners above rear window.

LIFTGATE LATCH

REMOVAL (FIG. 52)

(1) Raise liftgate to open position.
(2) Remove liftgate trim panel.
(3) Disconnect linkage rods from latch.
(4) Remove screws holding latch to liftgate.

(5) Separate latch from liftgate.

INSTALLATION

Reverse the preceding operation.

ROOF TOP LUGGAGE RACK

REMOVAL (FIG. 53)

The luggage rack skid strips are attached to the roof

panel with adhesive strips using the same methods as
stick-on body side moldings. Refer to Stick-on Body
Moldings paragraph for procedures.

(1) Slide side rail end covers from ends of side rails.
(2) Remove screws holding rails to roof panel.
(3) Separate luggage rack from vehicle.

INSTALLATION

Reverse the preceding operation.

FUEL FILL DOOR RELEASE CABLE

REMOVAL (FIG. 54)

(1) Remove interior trim as necessary to gain access

to cable.

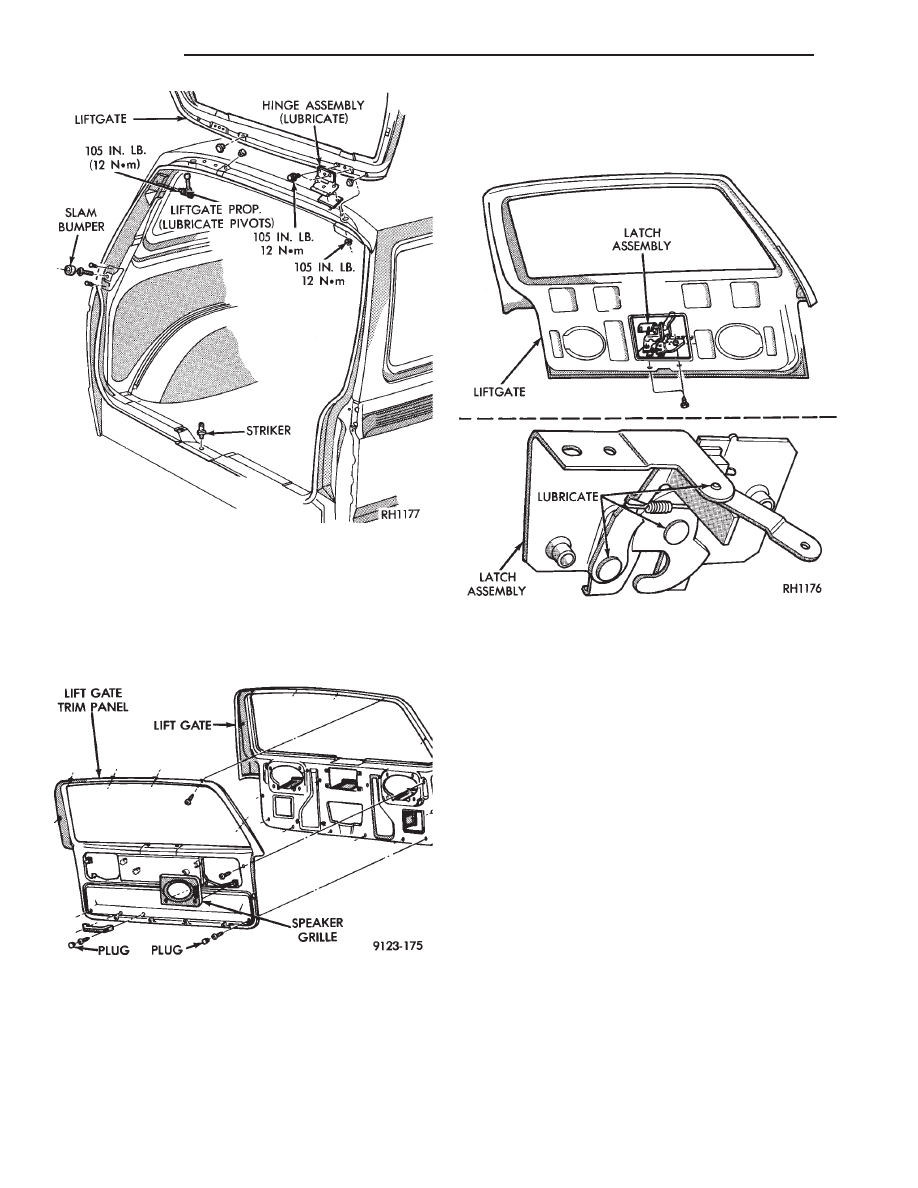

Fig. 50 LiftGate

Fig. 51 LiftGate Trim Panel

Fig. 52 LiftGate Latch
