(3) Disconnect ends of linkage rod to be replaced.
(4) Separate linkage rod from door.

SLIDING DOOR LATCH/LOCK LINKAGE IN-
STALLATION

Reverse the preceding operation.

SLIDING DOOR POWER LOCK ACTUATOR

REMOVAL (FIG. 29)

(1) Remove sliding door latch/lock control assembly.
(2) Disconnect linkage rod from power door lock

actuator.

(3) Remove screws holding actuator to control.
(4) Separate actuator from control.

INSTALLATION

Reverse the preceding operation.

SLIDING DOOR OUTSIDE LATCH RELEASE HANDLE

REMOVAL (FIG. 30)

(1) Remove sliding door trim panel and water shield.
(2) Remove screws holding inside latch/lock control

assembly to door inner panel.

(3) Disconnect linkage rods and wire connectors as

necessary to gain access to outside handle mounting.

(4) Disconnect lock rod from lock cylinder arm.
(5) Remove nuts holding mounting plate to inner

door panel and separate plate from door.

(6) Separate outside handle from door.

INSTALLATION

Reverse the preceding operation.

SLIDING DOOR REAR LATCH

REMOVAL (FIG. 31)

(1) Remove sliding door trim panel and water shield

as necessary.

(2) Unlatch door and allow to swing outward, do not

open.

(3) Disconnect linkage rods from rear latch.
(4) Remove screws holding latch to door end frame.
(5) Separate latch from door end frame and remove

through access hole in inner door panel.

INSTALLATION

Reverse the preceding operation.

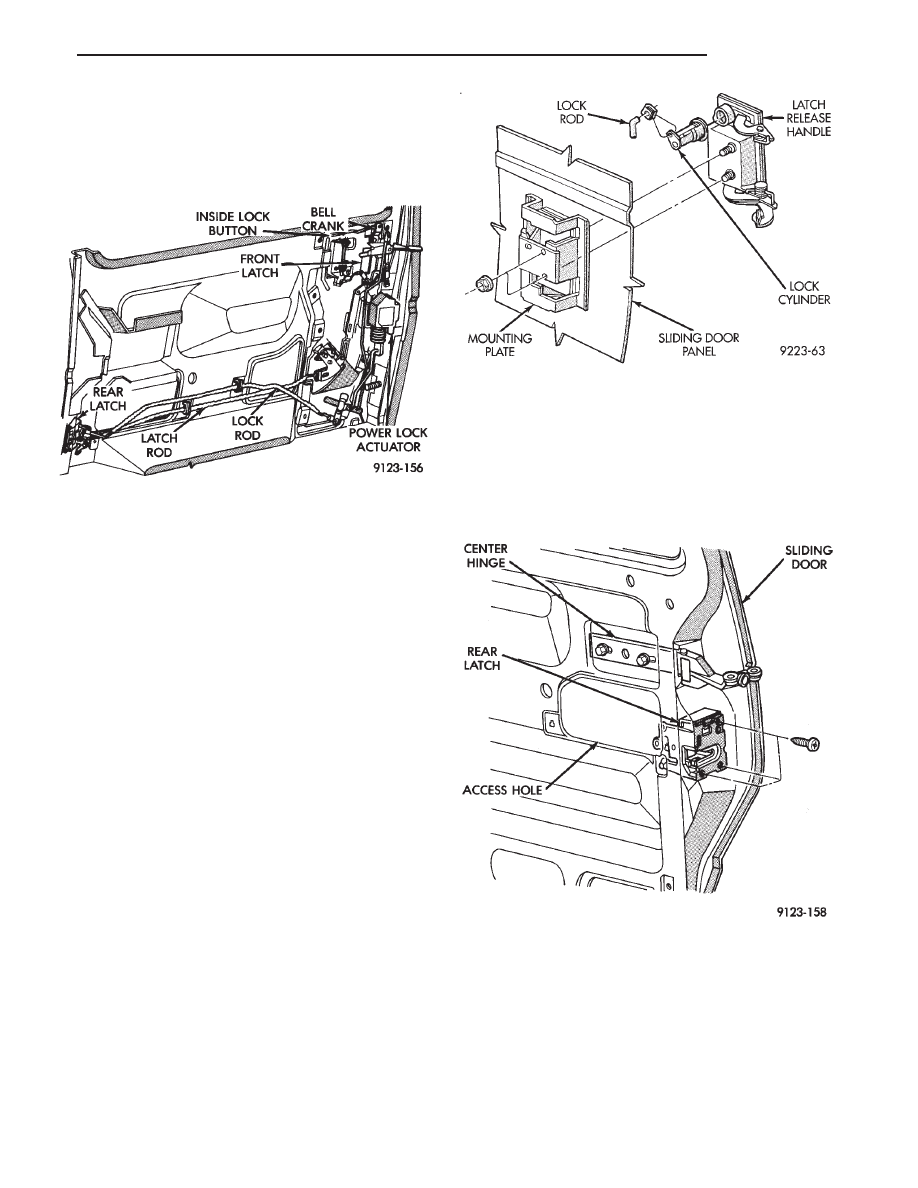

Fig. 29 Sliding Door Latch/Lock Linkage

Fig. 30 Sliding Door Outside Release Handle

Fig. 31 Sliding Door Rear Latch

.

BODY

23 - 31

VENT WINDOW

REMOVAL (FIG. 32)

The sliding door, body side and quarter glass vent

windows are serviced using same procedure.

(1) Remove upper trim molding from around glass.
(2) Remove screw holding latch to glass.
(3) Separate glass from latch.
(4) Remove nut covers and nuts holding glass hinge

to window opening flange.

(5) Separate glass from vehicle.

INSTALLATION

Reverse the preceding operation.

VENT WINDOW WEATHERSTRIP

REMOVAL (FIG. 33)

(1) Remove interior trim as necessary to gain clear-

ance for weatherstrip removal.

(2) Remove screw holding latch to glass.
(3) Hinge vent glass away from weatherstrip.
(4) Pull vent glass weatherstrip from pinch flange.

INSTALLATION

Reverse the preceding operation.

DOOR OPENING WEATHERSTRIPS

REMOVAL

(1) Remove interior trim as necessary to gain clear-

ance for weatherstrip removal.

(2) Pull weatherstrip from pinch flange around door

opening.

INSTALLATION

(1) Locate the middle to the weatherstrip at the

center of the upper pinch flange. Push weatherstrip
onto pinch flange at the top corner.

(2) When the weatherstrip has been installed down

the door opening to the sill pinch flange, mate the ends
of the weatherstrip together and finish installing.

STICK-ON BODY SIDE MOLDING

REMOVAL AND INSTALLATION

(1) Warm the effected stick-on molding and body

metal to approximately 38°C (100°F) using a suitable
heat lamp or heat gun.

(2) Pull stick-on molding from painted surface.
(3) Remove adhesive tape residue from painted sur-

face of vehicle.

(4) If molding is to be reused, Remove tape residue

from molding. Clean back of molding with Mopar

t,

Super Kleen solvent or equivalent. Wipe molding dry
with lint free cloth. Apply new body side molding (two
sided adhesive) tape to back of molding.

(5) Clean body surface with Super Kleen solvent or

equivalent. Wipe surface dry with lint free cloth.

(6) Apply a length of masking tape on the body,

parallel to the top edge of the molding to use as a guide,
if necessary.

(7) Remove protective cover from tape on back of

molding. Apply molding to body below the masking
tape guide.

(8) Remove masking tape guide and heat body and

molding, see step one. Firmly press molding to body
surface to assure adhesion.

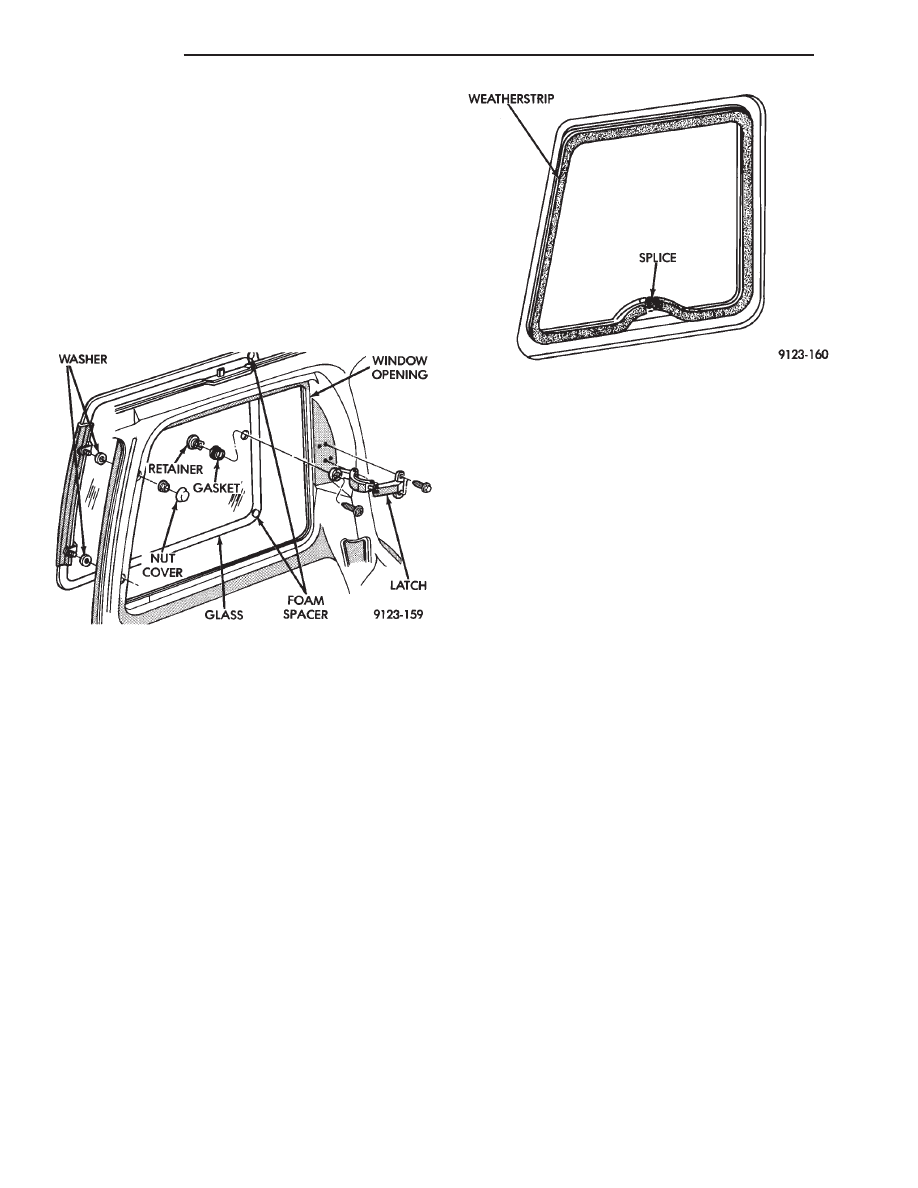

Fig. 32 Vent Window—Sliding Door, Body Side or

Quarter

Fig. 33 Vent Window Weatherstrip

23 - 32

BODY

.

EXTERIOR MOLDINGS (FIG. 34)

UPPER MOLDINGS

LIFTGATE

(1) Open liftgate and remove nuts holding upper

molding to liftgate.

(2) Disengage clips holding upper molding to lift-

gate.

(3) Separate molding from liftgate.
To install, reverse the preceding operation.

SLIDING DOOR TRACK COVER

(1) Disengage barrel clip fastener holding rear end of

upper molding to sliding door center track cover.

(2) Disengage clips holding upper molding to center

track cover.

(3) Separate molding from track cover.
To install, reverse the preceding operation.

DOORS

(1) Disengage clips holding upper molding to door.
(2) Separate upper molding from door.
To install, reverse the preceding operation.

FENDERS

(1) Remove headlamp bezel as necessary to gain

access to molding fastener.

(2) Remove screw holding upper molding to fender at

front of molding.

(3) Disengage clips holding upper molding to fender.
(4) Separate molding from fender.
To install, reverse the preceding operation.

LEFT QUARTER PANEL

(1) Disengage clips holding upper molding to quarter

panel.

(2) Separate molding from quarter panel.
To install, reverse the preceding operation.

LOWER MOLDINGS

DOORS

(1) Disengage clips holding lower molding to door.
(2) Separate lower molding from door.
To install, reverse the preceding operation.

LEFT QUARTER PANEL

(1) Disengage clips holding lower molding to left

quarter panel.

(2) Separate lower molding from quarter panel.
To install, reverse the preceding operation.

WHEEL LIP MOLDINGS

(1) Remove screws holding wheel lip moldings to

wheel opening flange.

(2) Separate wheel lip molding from vehicle.
To install, reverse the preceding operation.

SILL MOLDINGS

RIGHT QUARTER

(1) Remove screws holding right quarter panel sill

molding to wheel opening flange.

(2) Disengage clips holding sill molding to sill panel.
To install, reverse the preceding operation.

LEFT QUARTER

(1) Disengage clips holding sill molding to sill.
(2) Separate sill molding from vehicle.
To install, reverse the preceding operation.

DOORS

(1) Disengage clips holding sill molding to door.
(2) Separate sill molding from door.
To install, reverse the preceding operation.

FENDERS

(1) Remove screws holding sill molding to wheel

opening flange.

(2) Disengage clips holding sill molding to fender.
(3) Separate sill molding from front fender.
To install, reverse the preceding operation.

BODY SIDE APPLIQUE (FIG. 35)

DOOR APPLIQUE

(1) Remove screws holding applique to bottom edge

of door.

(2) Lift applique upward to disengage from retaining

channel.

(3) Separate applique from door.
To install, reverse the preceding operation.

FRONT SILL APPLIQUE

(1) Remove screws holding front sill applique to

front wheel opening flange.

(2) Remove screws holding applique to under side of

rocker panel.

(3) Lift applique upward to disengage from retaining

channel.

(4) Separate applique from sill.
To install, reverse the preceding operation.

RIGHT REAR SILL APPLIQUE

(1) Remove screws holding rear sill applique to rear

wheel opening flange.

(2) Remove screws holding applique to under side of

rocker panel.

(3) Lift applique upward to disengage from retaining

channel.

(4) Separate applique from sill.
To install, reverse the preceding operation.

.

BODY

23 - 33

LEFT QUARTER APPLIQUE

(1) Remove screws holding left quarter applique to

rear wheel opening flange.

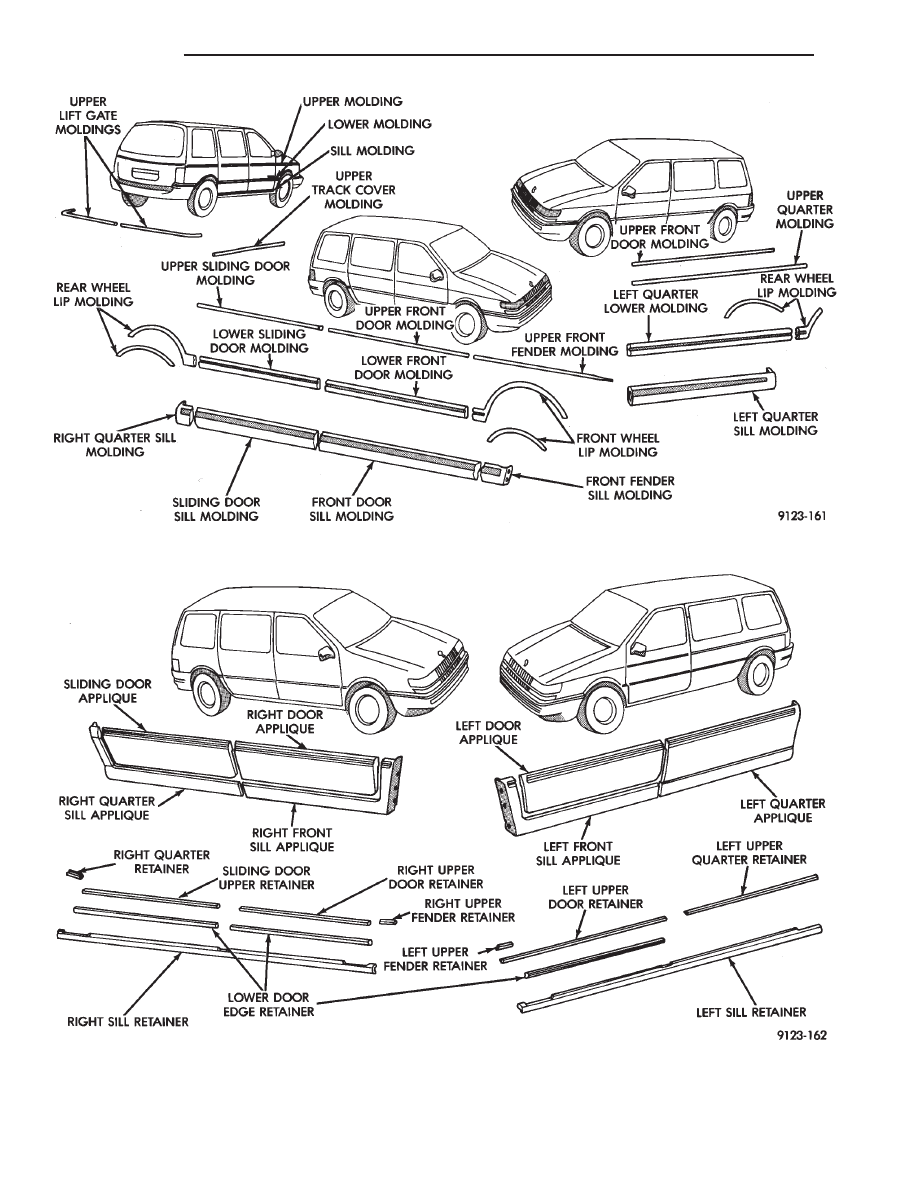

Fig. 34 Exterior Moldings

Fig. 35 Body Side Applique

23 - 34

BODY

.
