DETERMINING SHIM THICKNESS

Shim thickness need only be determined if any of the

following parts are replaced: (a) transaxle case, (b)
transfer shaft, (c) transfer shaft gear, (d) transfer shaft
bearings, (e) governor support retainer, (f) transfer
shaft bearing retainer, (g) retainer snap ring, or (h)
governor support. Refer to ‘‘Bearing Adjustment Proce-
dure’’ in rear of this section to determine proper shim
thickness for correct end play.

PARKING PAWL

To install, reverse the above procedure.

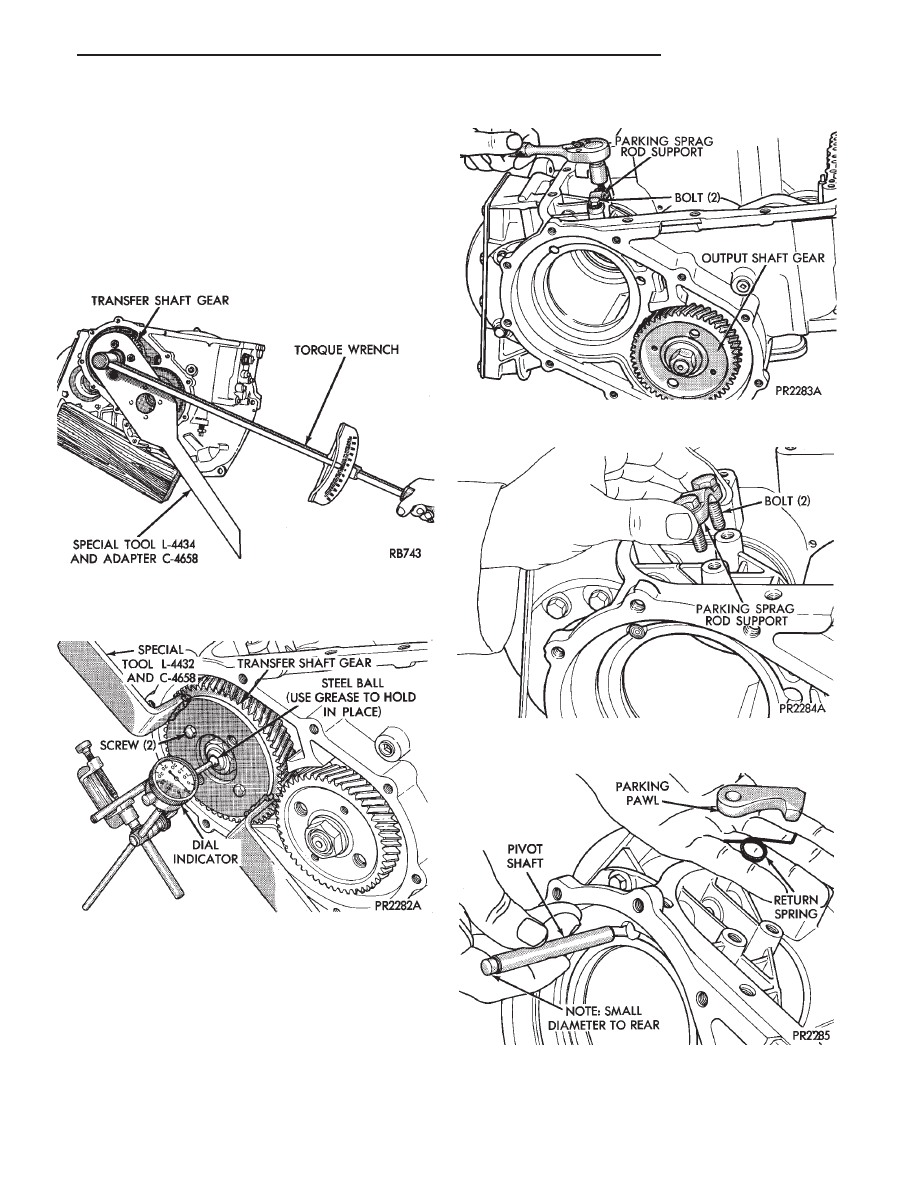

Fig. 22 Tighten Transfer Shaft Gear Retaining Nut to

271 N

I

m (200 ft. lbs.)

Fig. 23 Checking Transfer Shaft End Play

Fig. 24 Parking Sprag Rod Support Bolts

Fig. 25 Support and Bolts

Fig. 26 Parking Pawl, Return Spring, and Pivot Shaft

.

TRANSAXLE

21 - 69

OUTPUT SHAFT REPAIR

Transfer shaft should be removed for repair of

output shaft. Planetary gear sets must be re-
moved to accurately check output shaft bearing
turning torque.

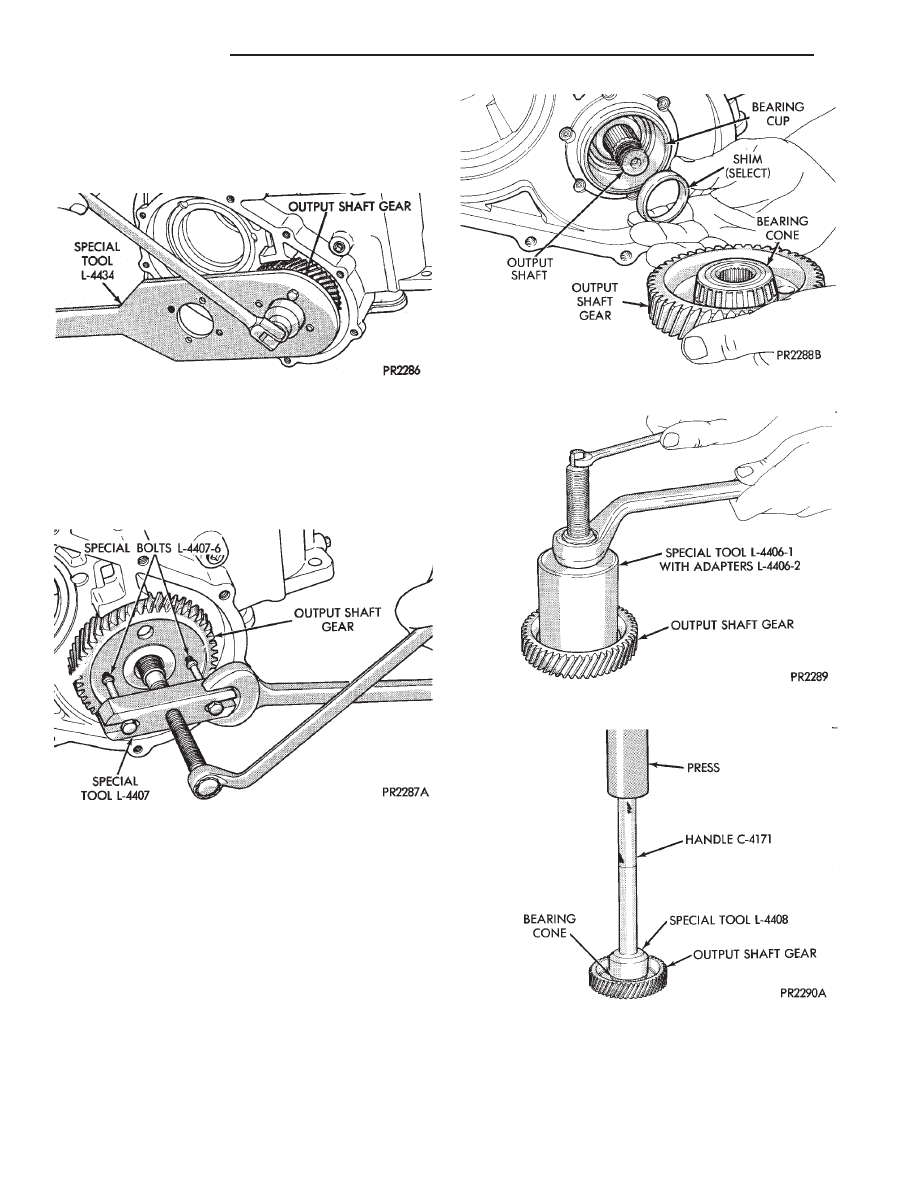

Fig. 1 Remove Output Shaft Retaining Nut and

Washer

Fig. 2 Remove Output Shaft Gear

Fig. 3 Output Shaft Gear and (Select) Shim

Fig. 4 Remove Output Shaft Gear Bearing Cone

Fig. 5 Install Output Shaft Gear Bearing Cone

21 - 70

TRANSAXLE

.

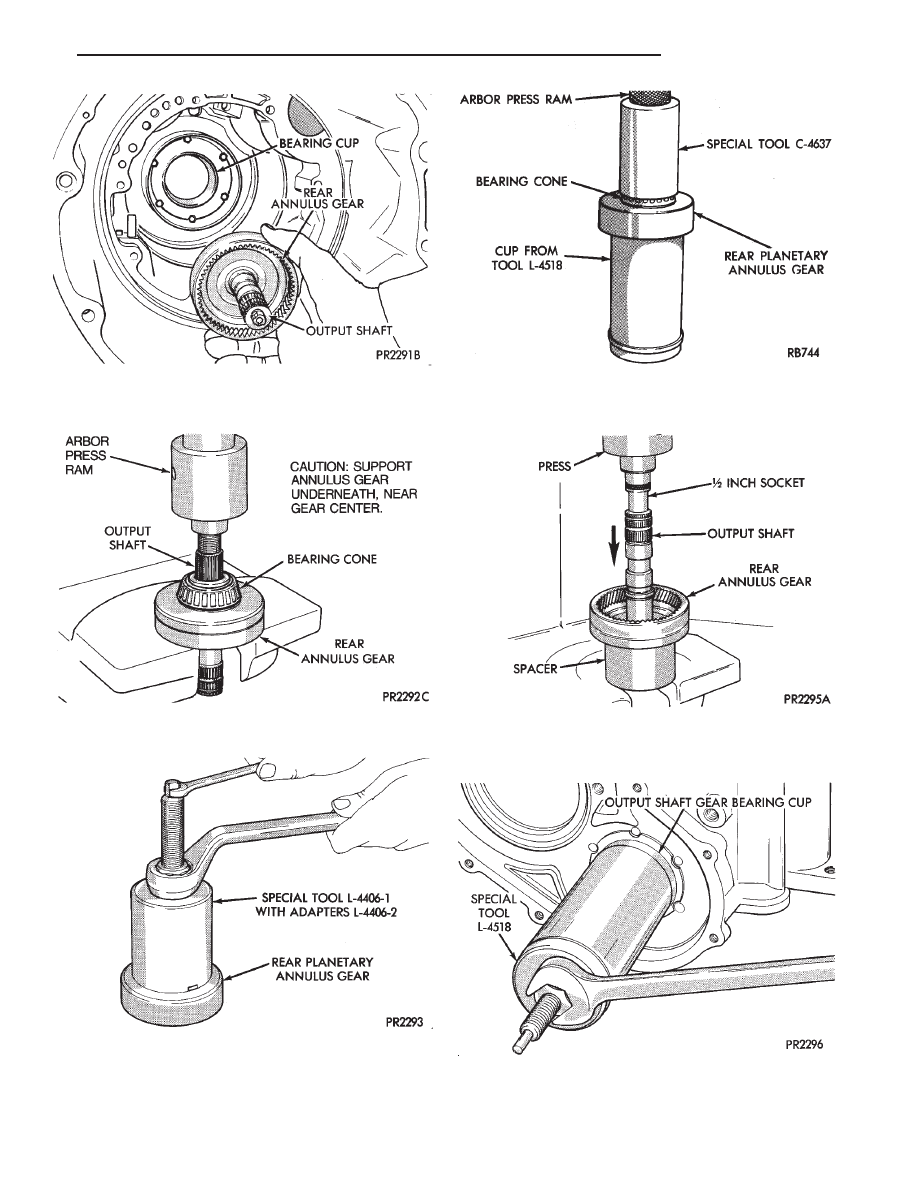

Fig. 6 Remove Output Shaft and Rear Annulus Gear

Assembly

Fig. 7 Remove Output Shaft

Fig. 8 Remove Rear Planetary Annulus Gear

Bearing Cone

Fig. 9 Install Rear Planetary Annulus Gear Bearing

Cone

Fig. 10 Install Output Shaft into Rear Planetary

Annulus Gear

Fig. 11 Remove Output Shaft Gear Bearing Cup

.

TRANSAXLE

21 - 71

DETERMINING SHIM THICKNESS

Shim thickness need only be determined if any of the

following parts are replaced:
• Transaxle case

• Output shaft

• Rear planetary annulus gear

• Output shaft gear

• Rear annulus and output shaft gear bearing cones

• Overrunning clutch race cups

Refer to ‘‘Bearing Adjustment Procedure’’ at the rear

of this section, to determine proper shim thickness for
correct bearing preload and turning torque. Check
output shaft bearings turning torque, using an
inch-pound torque wrench. If turning torque is 3
to 8 inch-pounds, the proper shim has been in-
stalled.

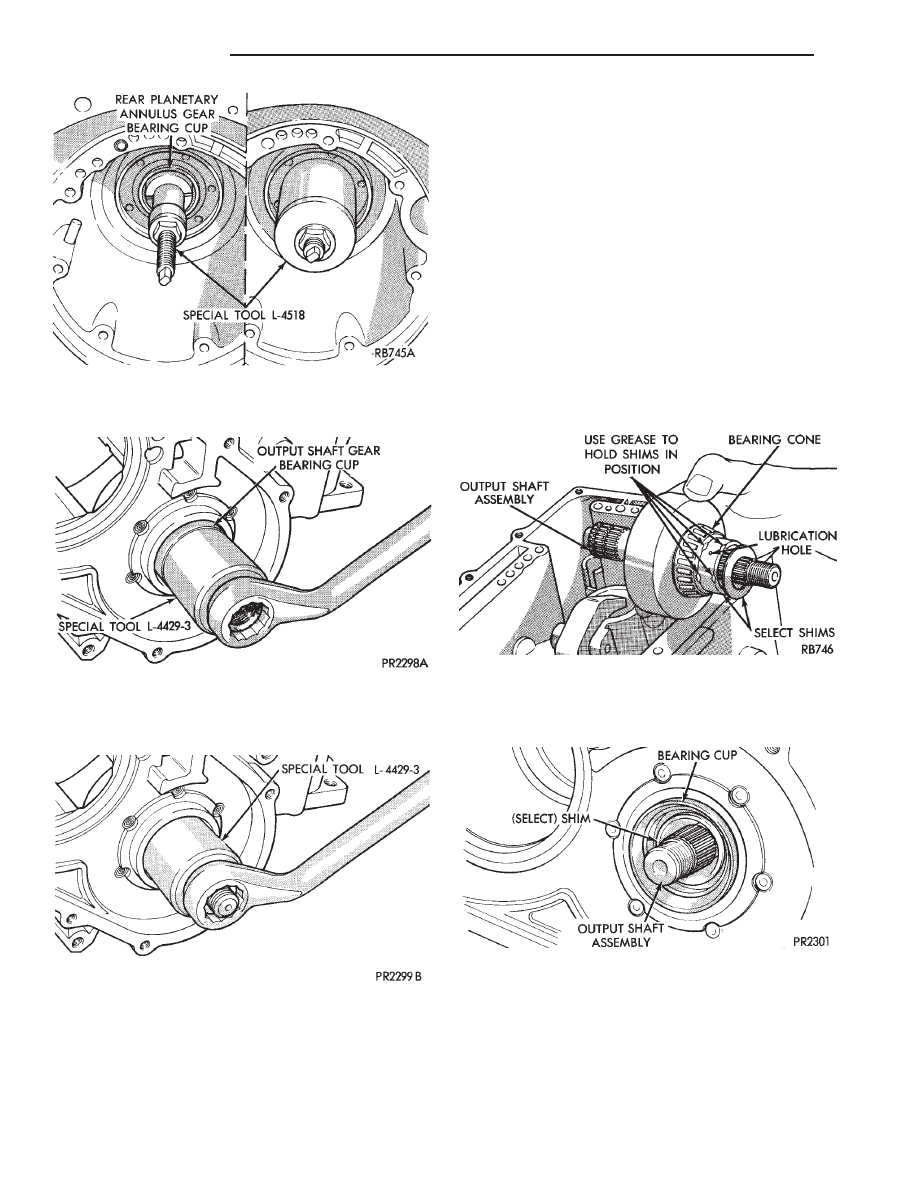

Fig. 12 Remove Rear Planetary Annulus Gear Bear-

ing Cup

Fig. 13 Install Output Shaft Gear Bearing Cup

Fig. 14 Install Rear Planetary Annulus Gear Bearing

Cup

Fig. 15 Install Output Shaft Assembly

Fig. 16 Output Shaft and (Select) Shims in Position
