DIFFERENTIAL REPAIR

The transfer shaft should be removed for dif-

ferential repair and bearing turning torque
checking.

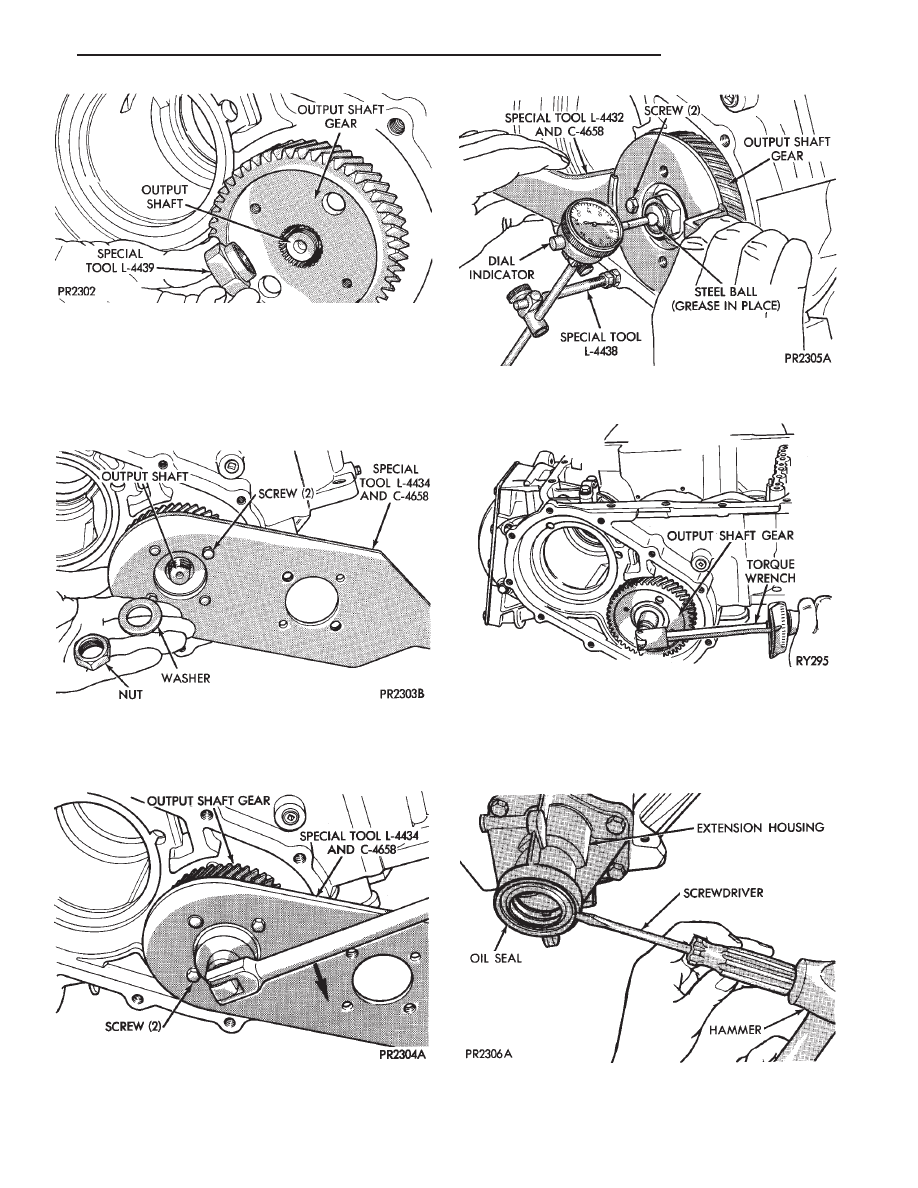

Fig. 17 Start Output Shaft Gear onto Output Shaft

Fig. 18 Holding Output Shaft Gear

Fig. 19 Tighten Output Shaft Retaining Nut to 271

N

I

m (200 ft. lbs.)

Fig. 20 Checking Output Shaft End Play

Fig. 21 Checking Bearings Turning Torque

Fig. 1 Remove Extension Seal

.

TRANSAXLE

21 - 73

Use Mopar

t Silicone Rubber Adhesive Sealant

or equivalent when installing differential cover.

Use Mopar

t Silicone Rubber Adhesive Sealant

or equivalent when installing differential bear-

ing retainer.

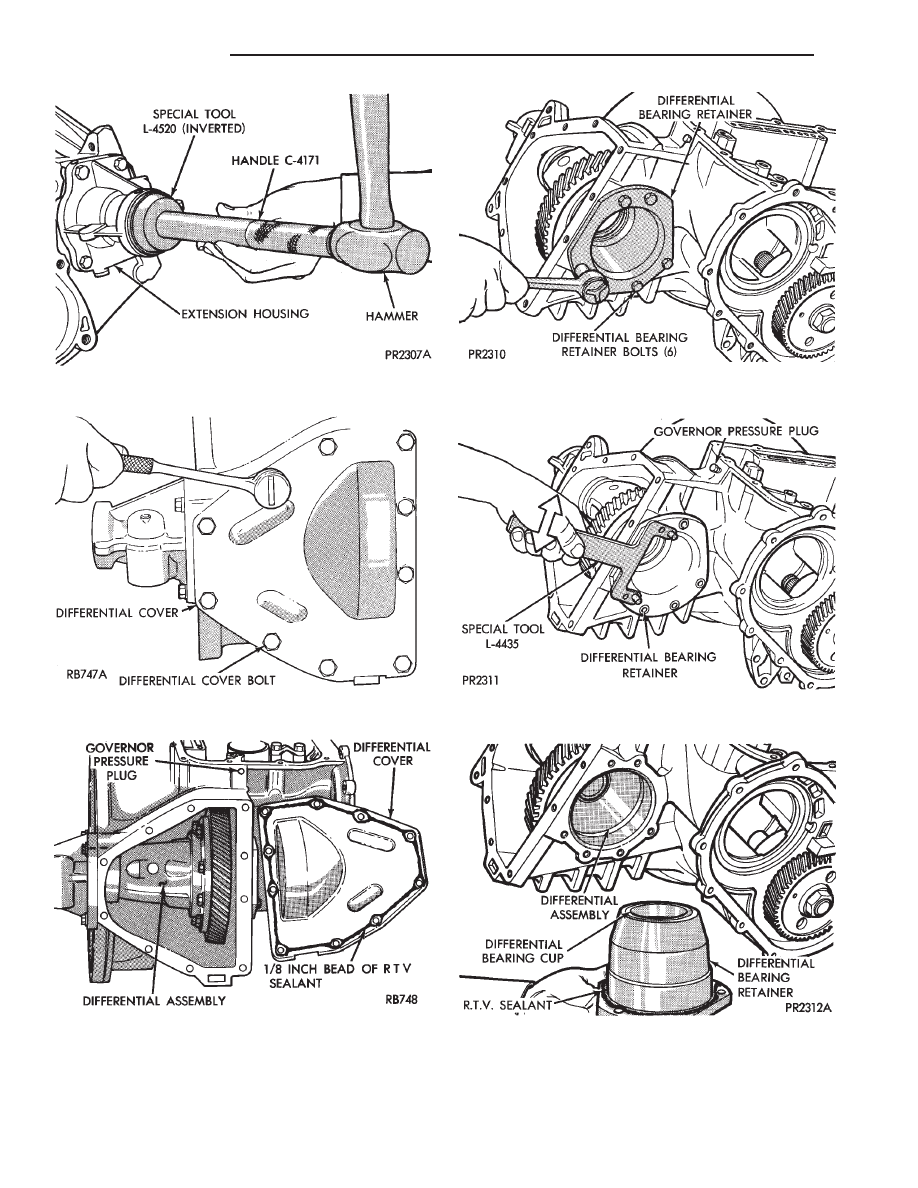

Fig. 2 Install New Seal into Extension

Fig. 3 Differential Cover Bolts

Fig. 4 Remove or Install Differential Cover

Fig. 5 Differential Bearing Retainer Bolts

Fig. 6 Remove or Install Bearing Retainer

Fig. 7 Differential Bearing Retainer (Typical)

21 - 74

TRANSAXLE

.

WARNING: HOLD ONTO DIFFERENTIAL ASSEMBLY
TO PREVENT IT FROM ROLLING OUT OF HOUSING.

Use Mopar

t Silicone Rubber Adhesive Sealant or

equivalent when installing extension housing.

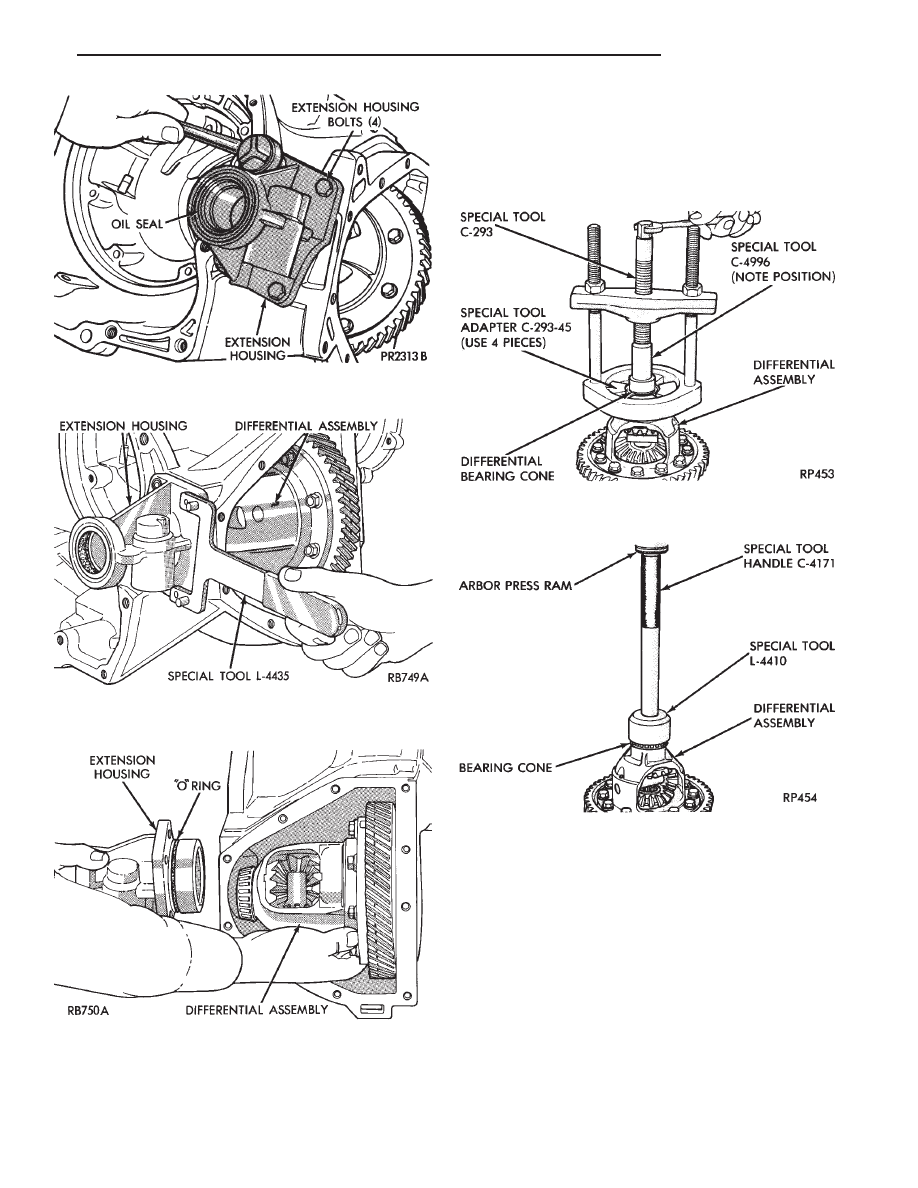

Fig. 8 Extension Bolts

Fig. 9 Remove or Install Extension Housing

Fig. 10 Differential and Extension

Fig. 11 Remove Differential Bearing Cone

Fig. 12 Install Differential Bearing Cone

.

TRANSAXLE

21 - 75

CAUTION: Always install new ring gear bolts. Bolts
must be properly torqued.

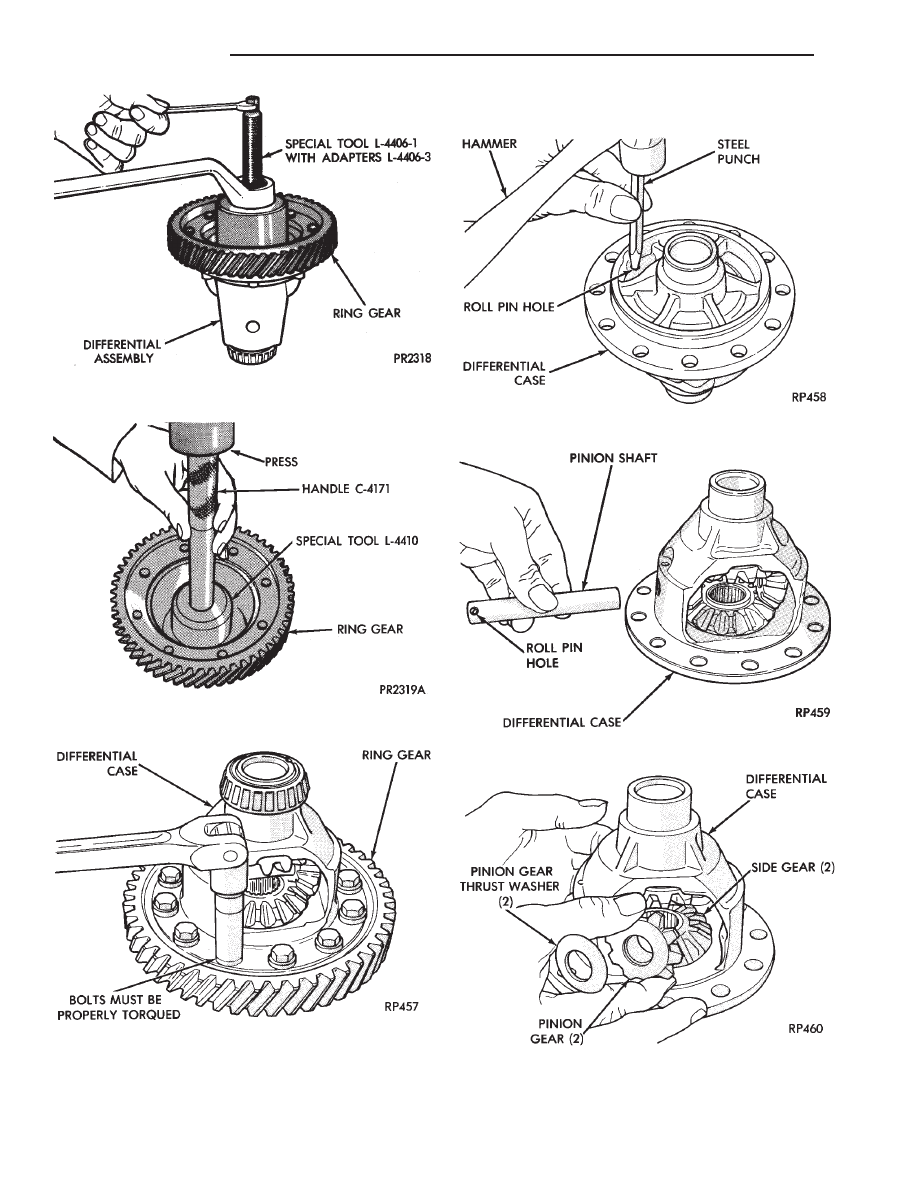

Fig. 13 Remove Differential Bearing Cone

Fig. 14 Install Differential Bearing Cone

Fig. 15 Remove or Install Ring Gear Bolts and Ring

Gear

Fig. 16 Remove Pinion Shaft Roll Pin

Fig. 17 Remove or Install Pinion Shaft

Fig. 18 Remove or Install Pinion Gears, Side Gears,

and Tabbed Thrust Washers, by Rotating Pinion

Gears to Opening in Differential Case

21 - 76

TRANSAXLE

.
