To assemble, reverse the above procedure.

TRANSFER SHAFT REPAIR

Remove old sealant before applying new seal-

ant. Use Mopar

t Silicone Rubber Adhesive Seal-

ant when installing cover.

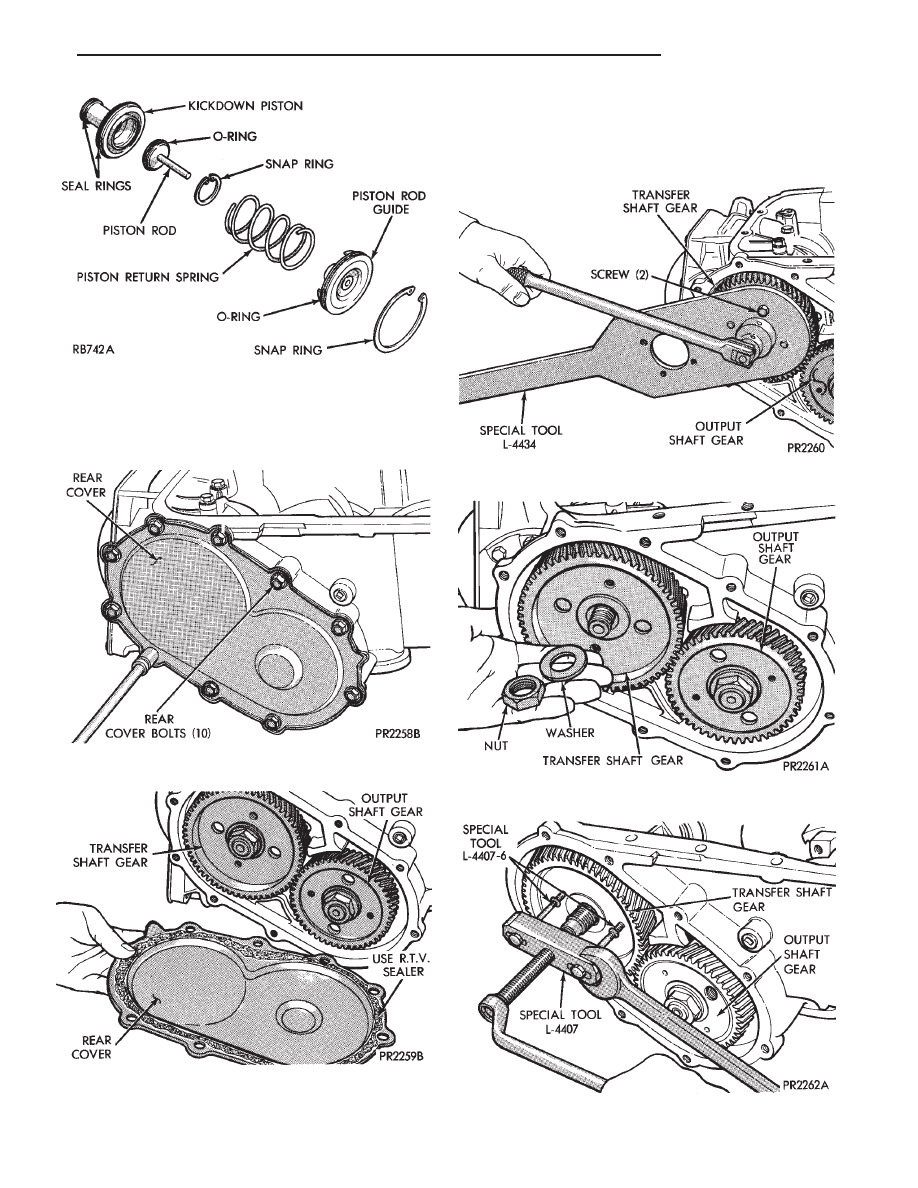

Fig. 11 Controlled Load Kickdown Servo

Fig. 1 Rear Cover Bolts

Fig. 2 Remove or Install Rear Cover

Fig. 3 Remove Transfer Shaft Gear Retaining Nut

Fig. 4 Transfer Shaft Gear Nut and Washer

Fig. 5 Remove Transfer Shaft Gear

.

TRANSAXLE

21 - 65

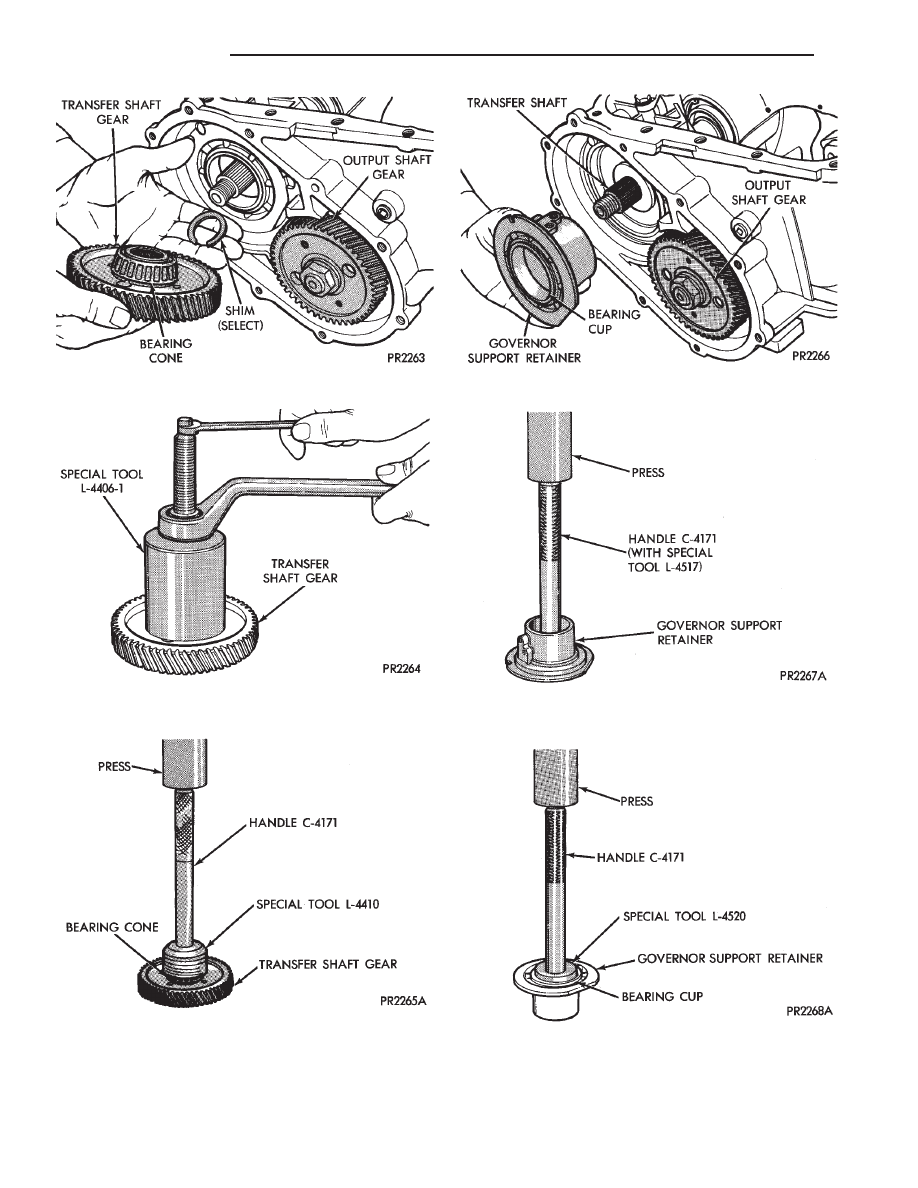

Fig. 6 Transfer Shaft Gear and (Select) Shim

Fig. 7 Using Tool L-4406-1 with Adapter L-4406-3,

Remove Transfer Shaft Gear Bearing Cone

Fig. 8 Install Transfer Shaft Gear Bearing Cone

Fig. 9 Governor Support Retainer

Fig. 10 Remove Governor Support Retainer Bearing

Cup

Fig. 11 Install Governor Support Retainer Bearing

Cup

21 - 66

TRANSAXLE

.

Remove or install both governor valves and

governor body.

To install transfer shaft, reverse the above proce-

dure.

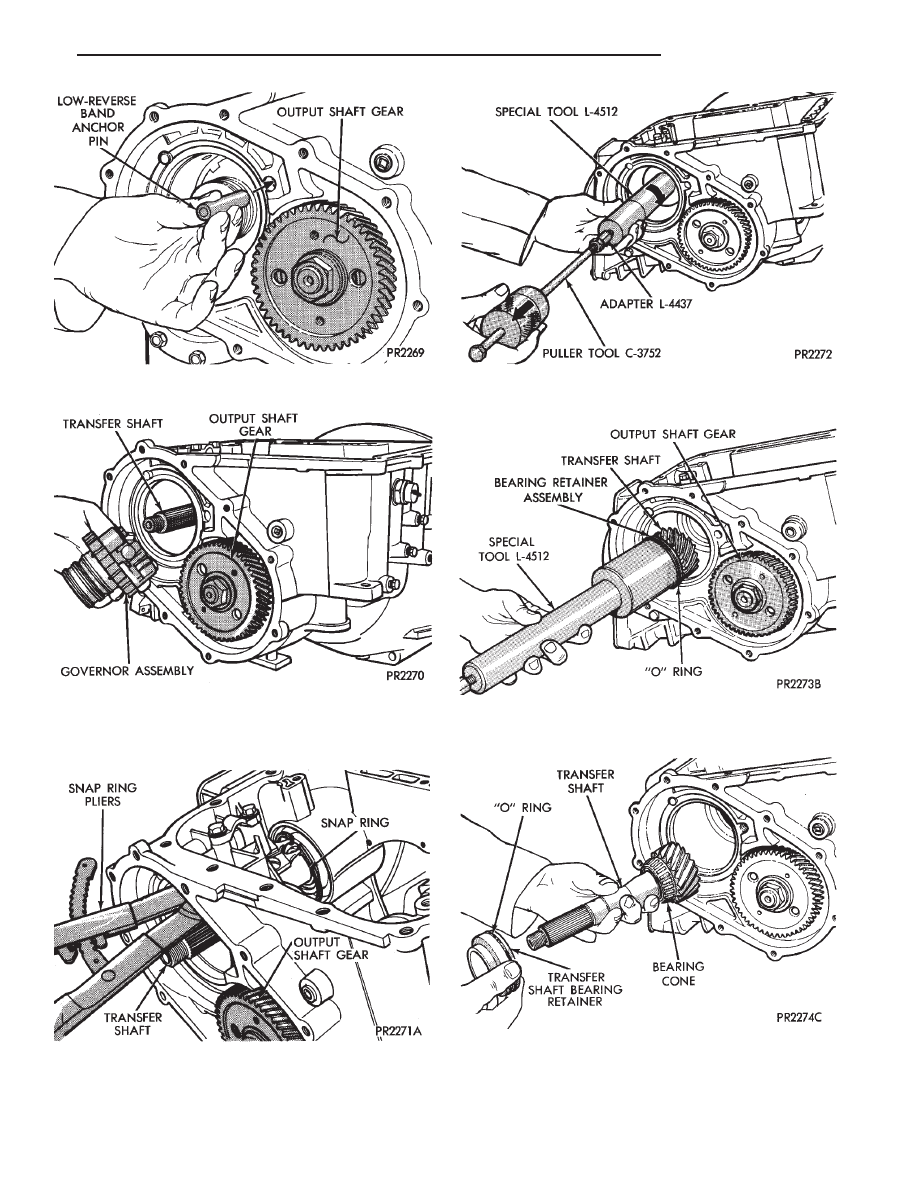

Fig. 12 Low-Reverse Band Anchor Pin

Fig. 13 Governor Assembly

Fig. 14 Transfer Shaft Bearing Snap Ring

Fig. 15 Remove Transfer Shaft and Bearing Retainer

Assembly

Fig. 16 Remove or Install Transfer Shaft and Bear-

ing Retainer Assembly Using Tool L-4512

Fig. 17 Transfer Shaft and Bearing Retainer

.

TRANSAXLE

21 - 67

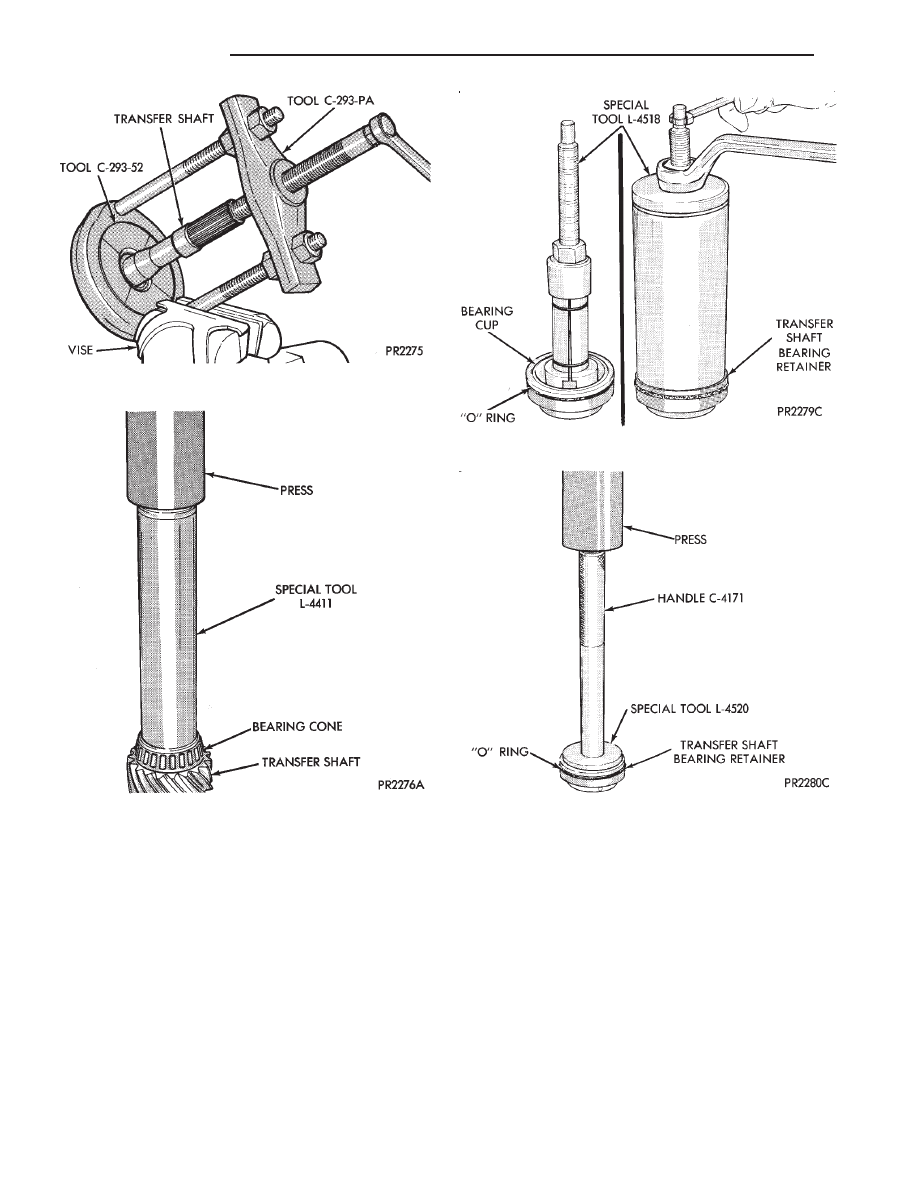

Fig. 18 Remove Transfer Shaft Bearing Cone

Fig. 19 Install Transfer Shaft Bearing Cone

Fig. 20 Remove Transfer Shaft Bearing Cup

Fig. 21 Install Transfer Shaft Bearing Cup

21 - 68

TRANSAXLE

.
