Chrysler Town & Country/Voyager, Dodge Caravan, Plymouth Voyager. Manual - part 75

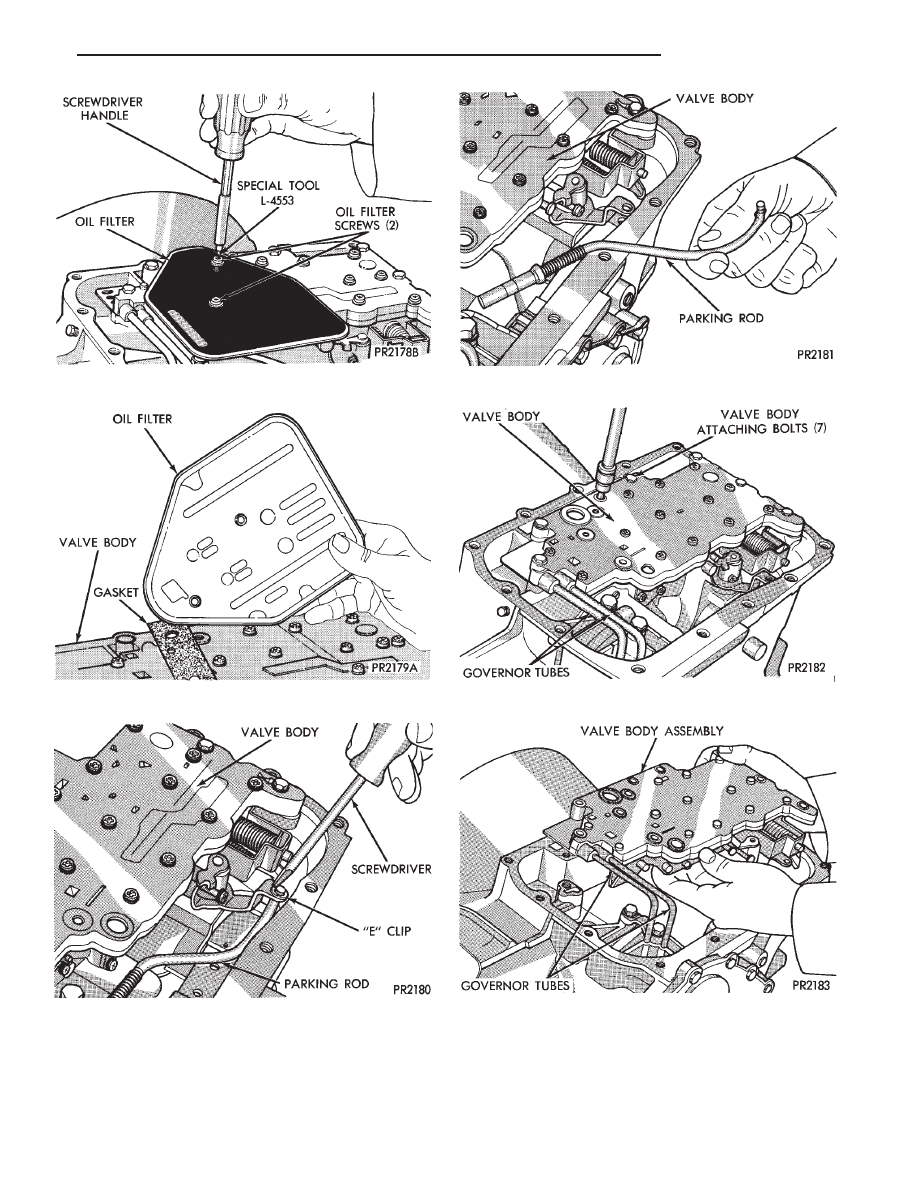

Fig. 3 Oil Filter Screws

Fig. 4 Oil Filter

Fig. 5 Remove or Install Parking Rod E-Clip

Fig. 6 Parking Rod

Fig. 7 Valve Body Attaching Bolts

Fig. 8 Valve Body and Governor Tubes

.

TRANSAXLE

21 - 49

Move input shaft in and out to obtain end play

reading. End play specifications are 0.19 to 1.50 mm
(.008 to .060 inch).

Record indicator reading for reference when reas-

sembling the transaxle.

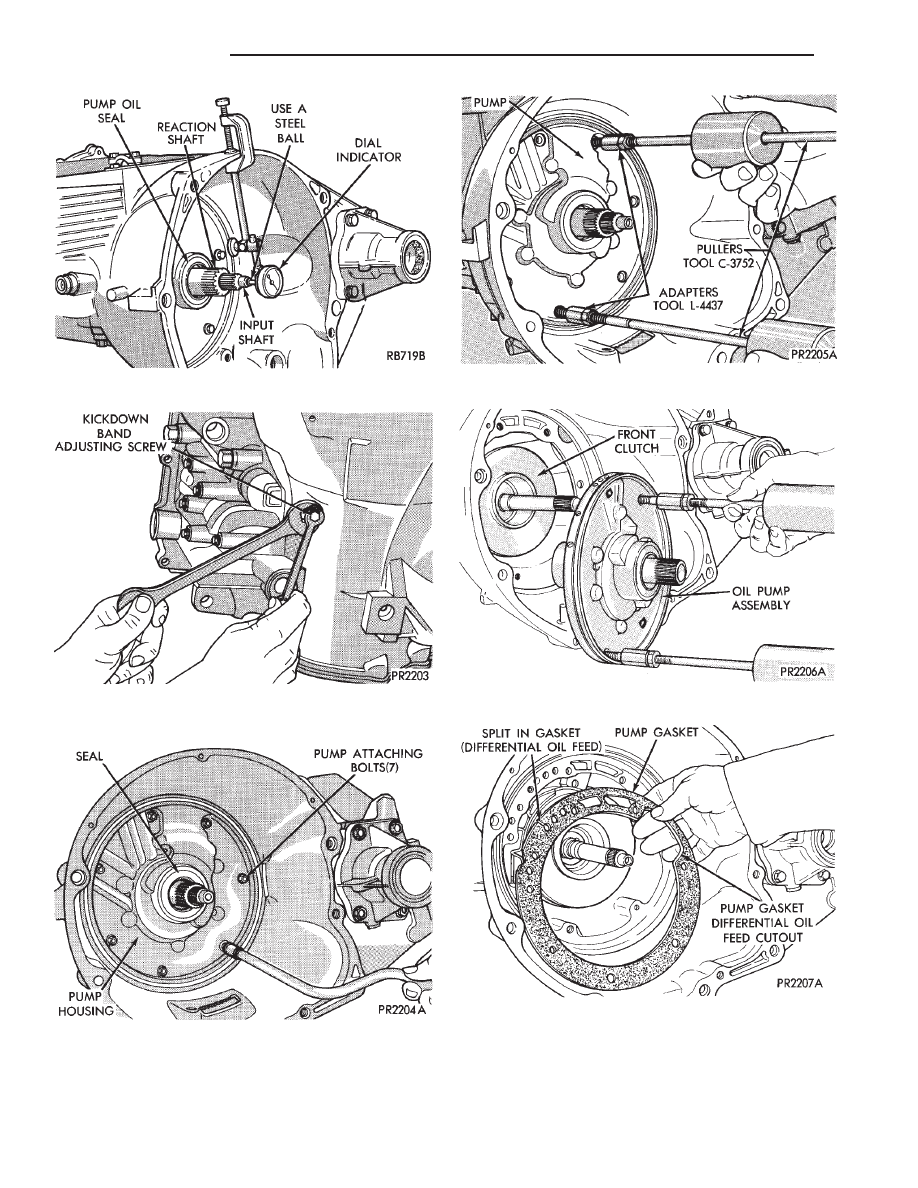

Fig. 9 Measure Input Shaft End Play

Fig. 10 Loosen Lock Nut and Tighten Kickdown

Band Adjusting Screw

Fig. 11 Pump Attaching Bolts

Fig. 12 Install Tool C-3752 with Adapters L-4437

Fig. 13 Oil Pump with No. 1 Thrust Washer

Fig. 14 Oil Pump Gasket

21 - 50

TRANSAXLE

.

CAUTION: The input shaft for non-lockup torque
converter has 2 seal rings. The lockup input shaft has
three seal rings.

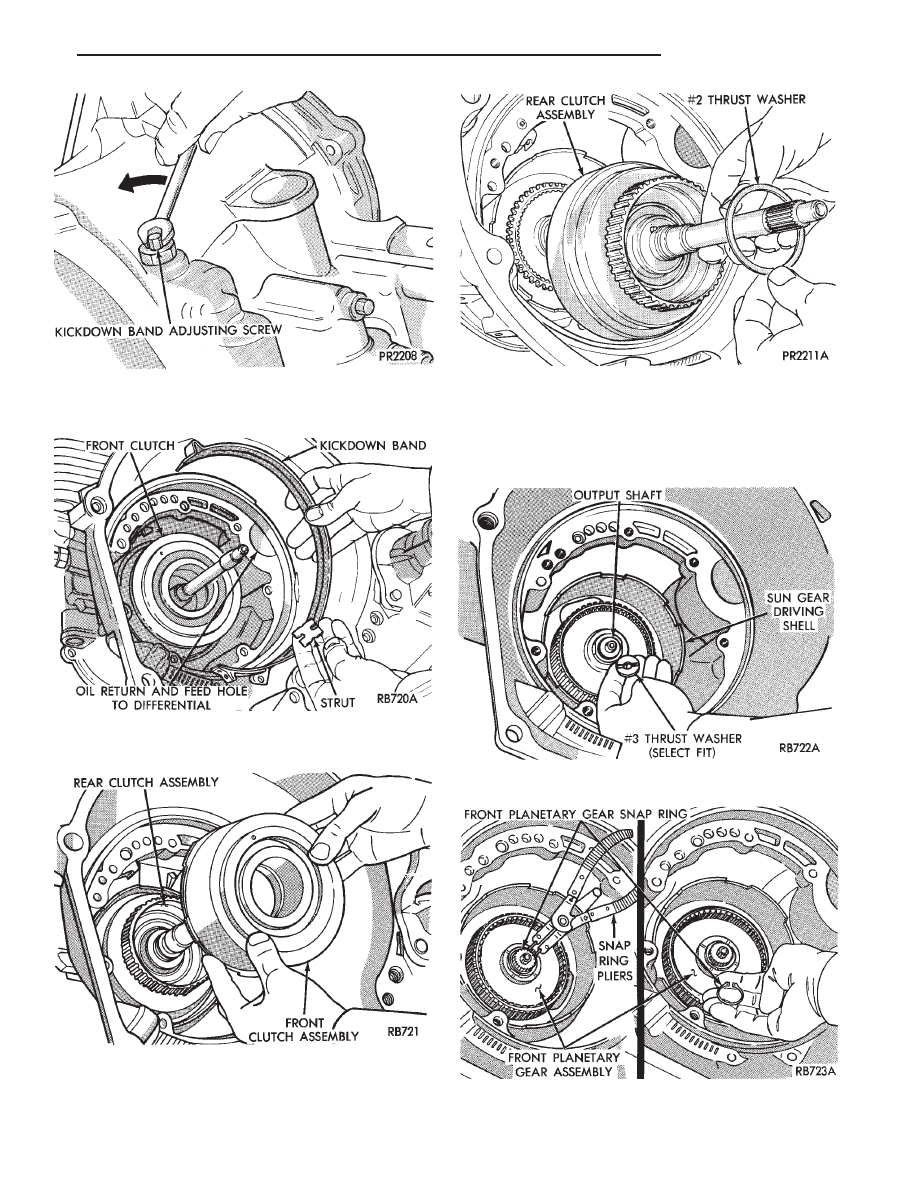

Fig. 15 Loosen Kickdown Band Adjusting Screw

Fig. 16 Kickdown Band and Strut

Fig. 17 Front Clutch Assembly

Fig. 18 No. 2 Thrust Washer and Rear Clutch

Fig. 19 No. 3 Thrust Washer

Fig. 20 Front Planetary Gear Snap Ring

.

TRANSAXLE

21 - 51

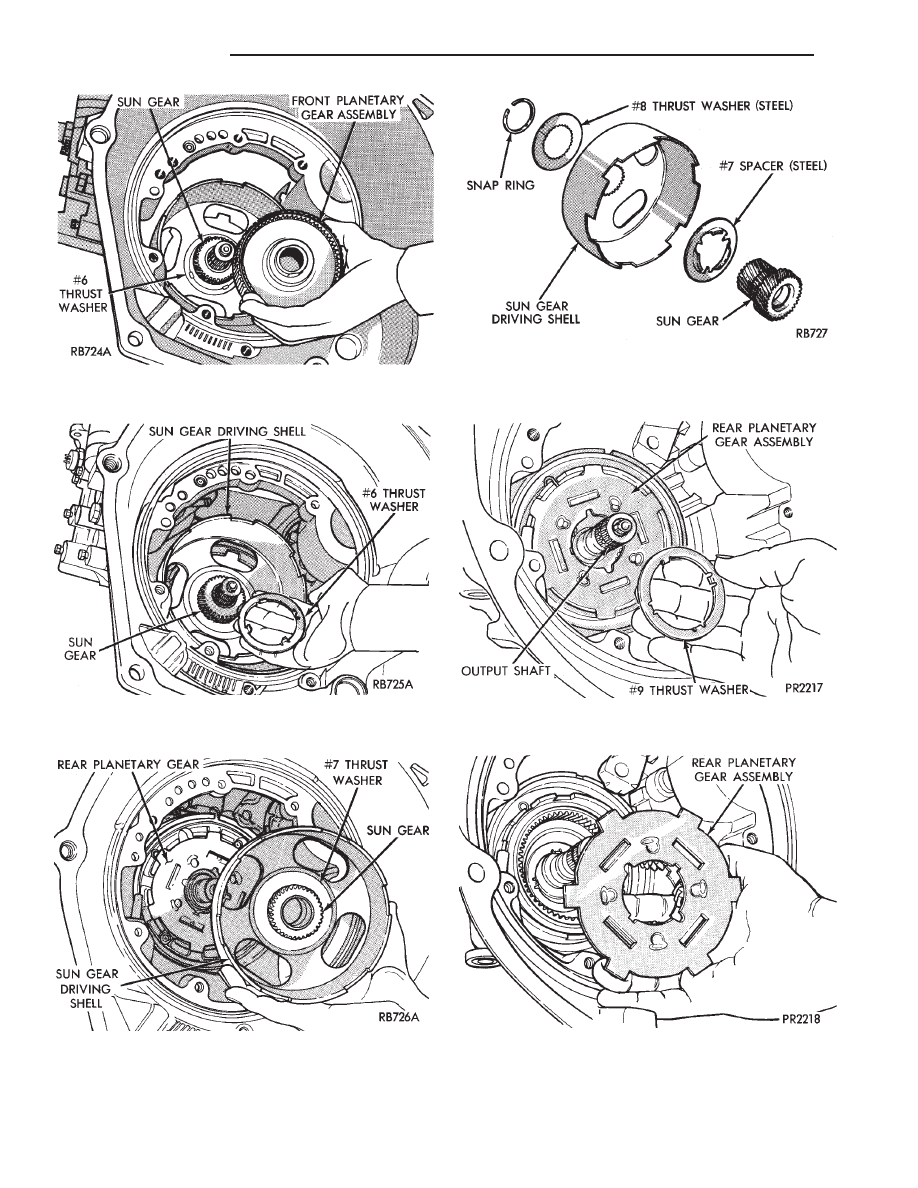

Fig. 21 Front Planetary Gear Assembly

Fig. 22 No. 6 Thrust Washer

Fig. 23 Sun Gear Driving Shell

Fig. 24 Sun Gear Driving Shell Components

Fig. 25 No. 9 Thrust Washer

Fig. 26 Rear Planetary Gear Assembly

21 - 52

TRANSAXLE

.
