Chery International                          Emergency Assistance

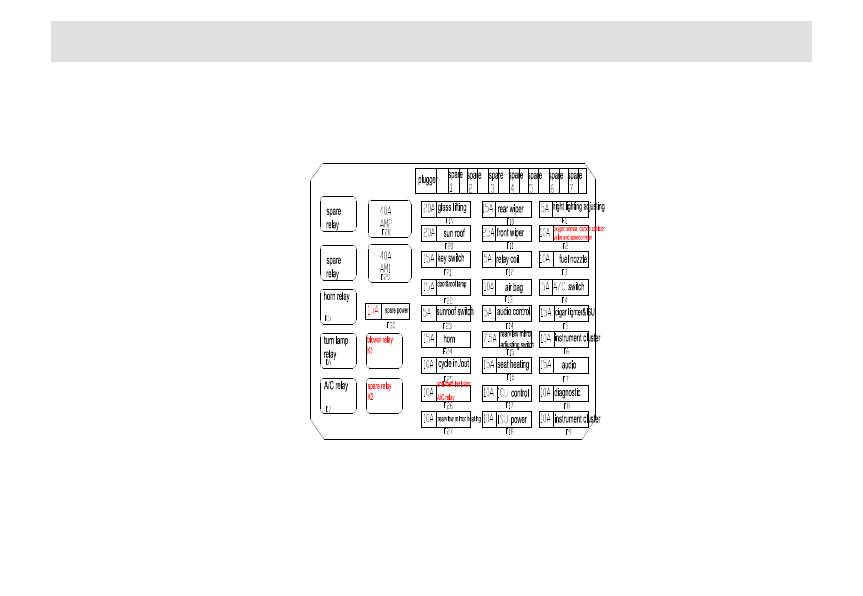

Figure 3

Chery International                          Emergency Assistance

General power fuse box

Figure 4

1.   80A,   to   front   compartment   electric   box’  wiring
terminal C



2.   60A,   to   front   compartment   electric   box’  wiring
terminal B

3. 30A, ABS system power supply

4. 30A, ABS system power supply

5.   100A,   to   the   power   supply   of   instrument   panel
electric box

Remarks:
The connecting mode of the 60A and 80A fuse can be

completed combining with the Figure 2.

Chery International                          Emergency Assistance

Replace tire

Please take care to abide
by   the   following

precautions before the vehicle is
jacked up.

Park   your   vehicle   in   the   proper
position, and please make sure that it
can’t make an influence on the traffic
and   also   can’t   endanger   your   body
safety when the tire replaced.

Please ensure that your vehicle stands
on   the   reliable   level   ground.   The
appropriate   wedges   are   applied   to
block   your   vehicle   wheels   to   further
secure your vehicle, if necessary.

Please   make   sure   that   the   front

wheels point to the dead ahead.

Please   select   the   P   position   if   the
vehicle   has   the   automatic
transmission.

Spare wheel

If the dimension of some
one   wheel   (no   matter

whatever is a steel ring or a tire)
is not the same as that of other
tires   installed,   the   following
prescriptions shall be abided.



Drive   the   shortest   distance
A.S.A.P.



Whenever it is, it is unallowable
that more than one spare wheel
is mounted on your vehicle.



Please   do   not   apply   the   snow
chain for this model spare wheel.



Please do not use the automatic
flusher to wash the spare wheel.

The spare wheel is placed
on the tail gate.

Chery International                          Emergency Assistance

1.

Open the spare tire cover;

2.

Fully unscrew the bolt;

3.

Take out the spare wheel.

Jack

Using the jack to lift up
the vehicle is suitable for

replacing  tire only. In this case,
do not operate under the bottom

of vehicle.

The   maximum   working
load   of   a   jack   is   1,200

kg.

The jack is placed in the storage pool
under   the   bottom   plate   of   luggage
boot.

The lifting point

The   jack   is   available   to   bear   the
specified   groove   position   under   the
carriage   shown   in   the   figure   above
only.

Disassemble the tire

1.

Make sure the front wheel points
to the dead ahead.

2.

Turn off the ignition switch.

3.

Please   select   the   P   position   of
automatic transmission.

front

rear
