T11 Service Manual                                                Transmission

122

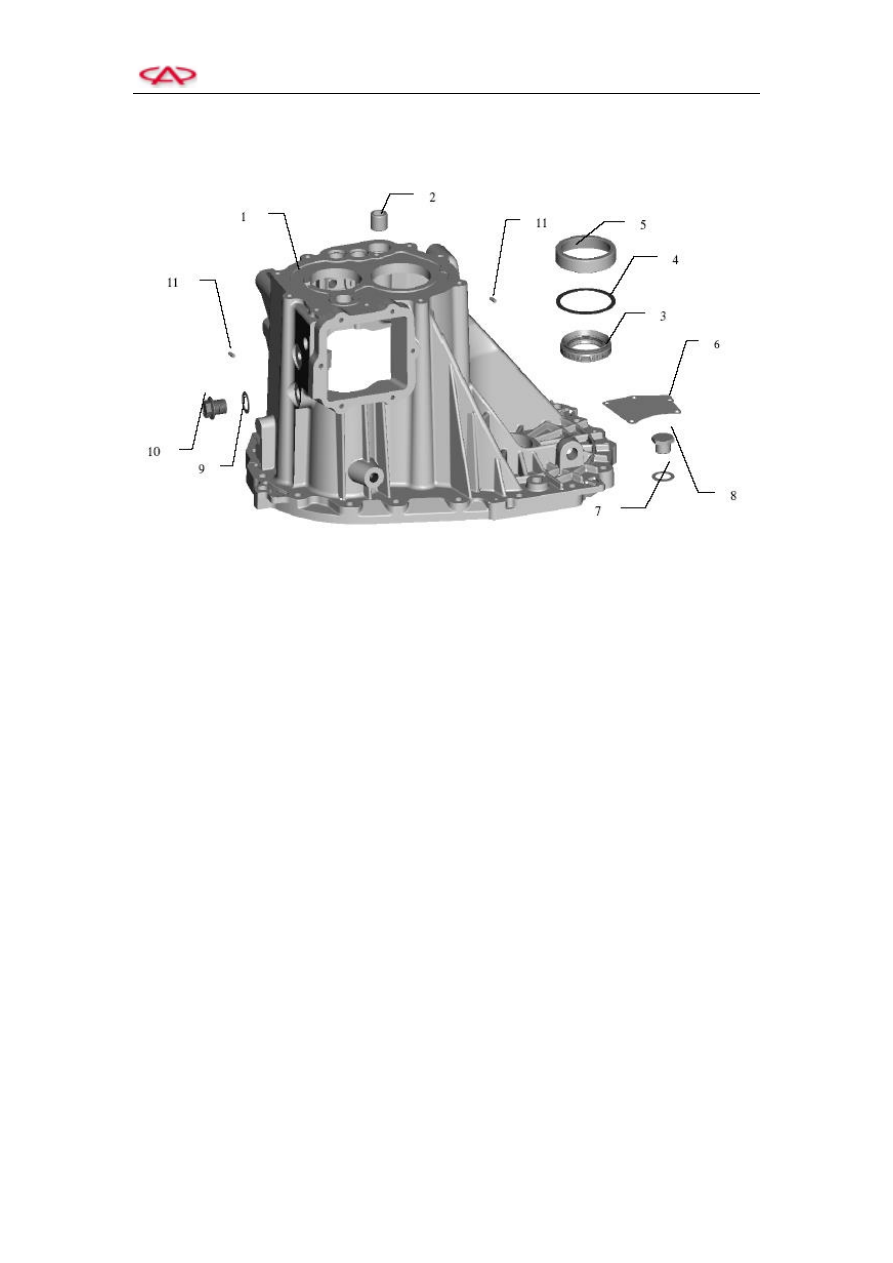

Section  Ⅸ  Transmission Housing Assembly







1.  Transmission housing

2.  Bearing-gear shifting mechanism

3.  Oil seal-differential

4.  Adjustment gasket-differential rear bearing

5.  Outer race of front/rear bearing of differential

6.  Oil baffle

7.  Plain washer-oil draining screw plug

8.  Oil draining screw plug

9.  Plain washer-oil limiting screw plug

10.  Oil limiting screw plug

11.  Pin GB119



























T11 Service Manual                                                Transmission

123



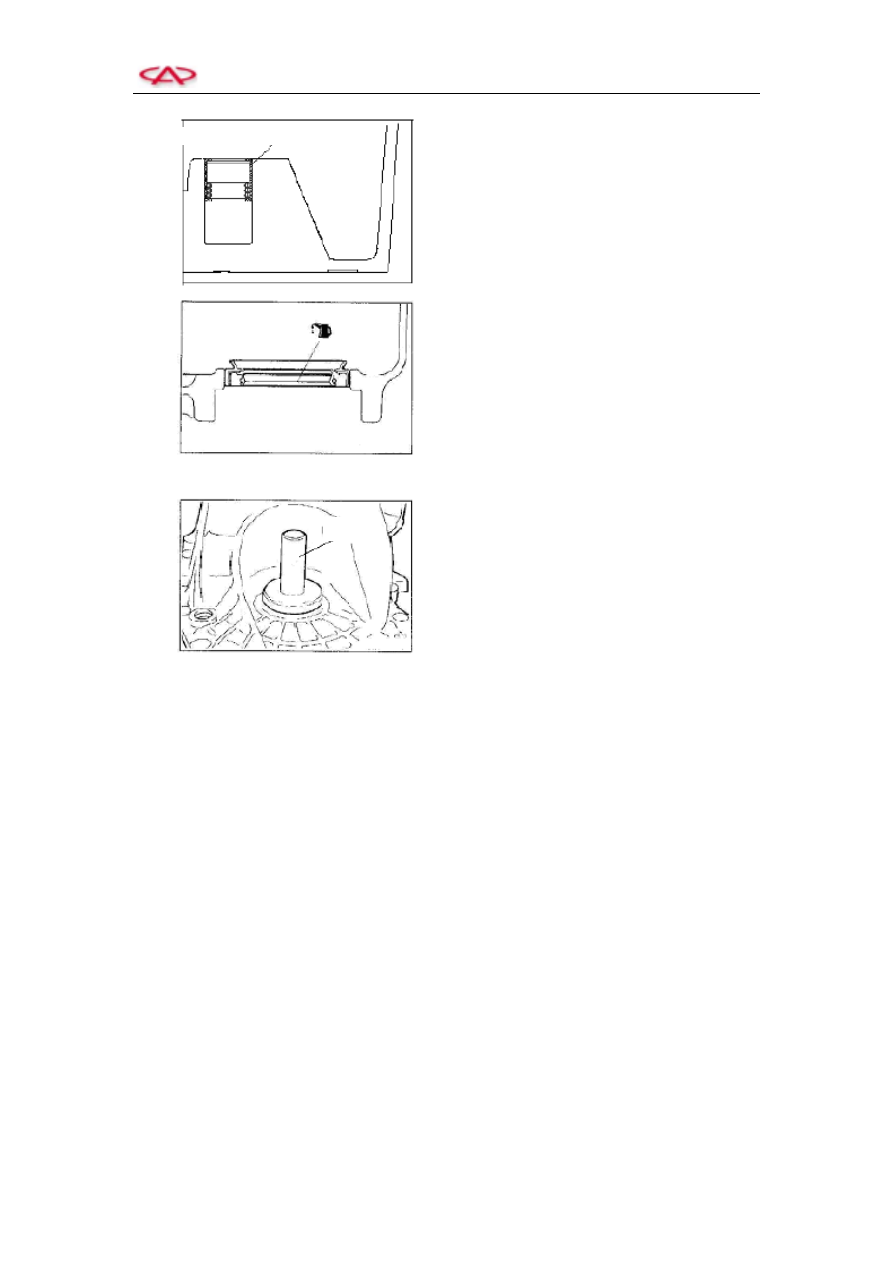

1)

Installation

of

bearing-gear

shifting

mechanism

    Press  in  the  bearing  till  to  flush  with  the

surface of housing.



2)

Installation of the oil seal-differential

    Examine  that  the  oil  seal  has  no  damage,

apply  the  lubricating  grease  on  the  external

diameter  and  inner  lip  mouth  of  the  oil  seal,

and then use the special tool to install the seal

into the specified position.

    The lubricating grease: Mobilux Ep2















































Bearing-gear shifting mechanism

T11 Service Manual                                                Transmission

124

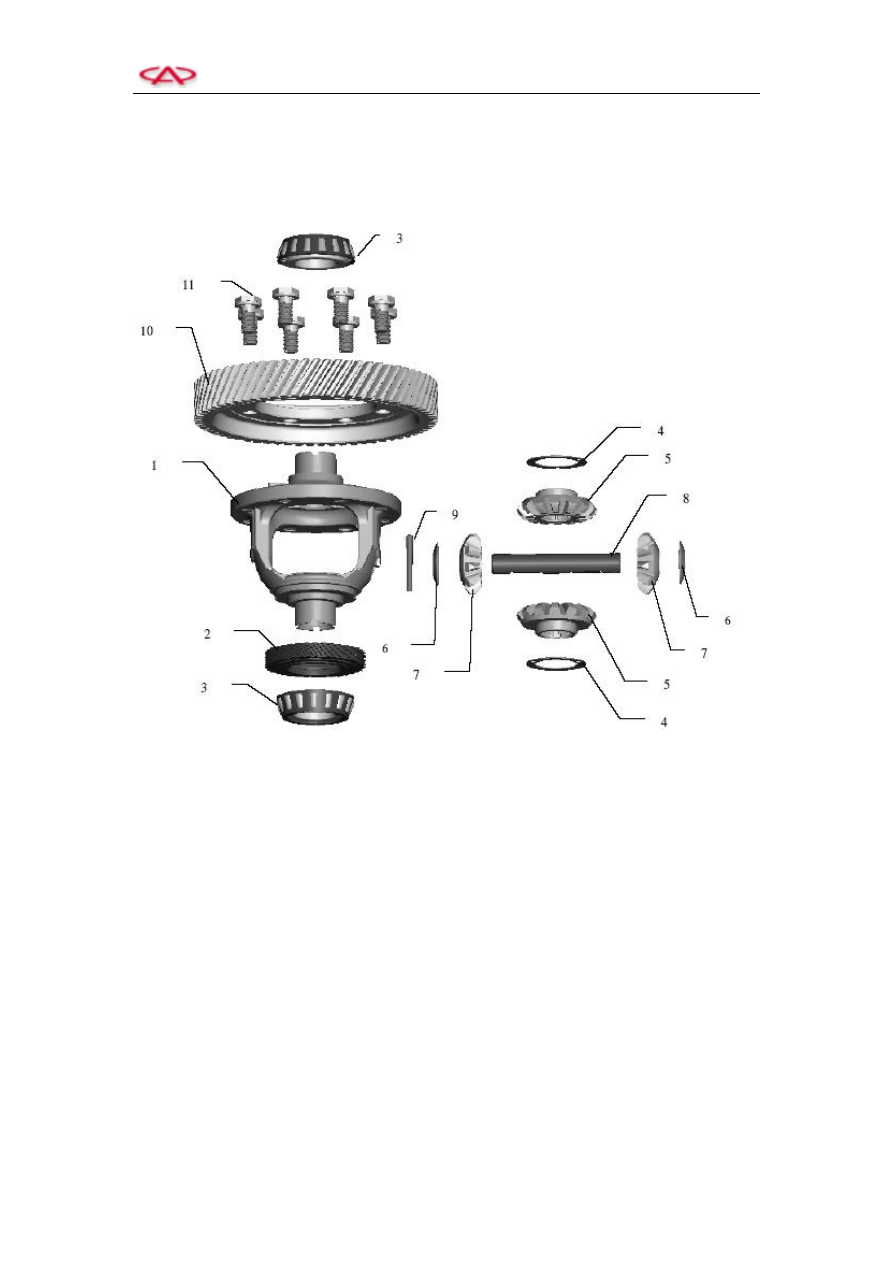

Section  Ⅹ  Differential Assembly





1.  Differential housing

2.  The driving gear-speedometer

3.  Front/rear bearing of differential

4.  Adjustment gasket-axle shaft gear

5.  Axle shaft gear

6.  Spherical washer-planetary gear

7.  Planetary gear

8.  Planetary gear shaft

9.  Anchor pin-planetary gear shaft

10.  The driven gear of main reducing gear

11.  Bolt-the driven gear of main reducing gear and the differential housing











T11 Service Manual                                                Transmission

125

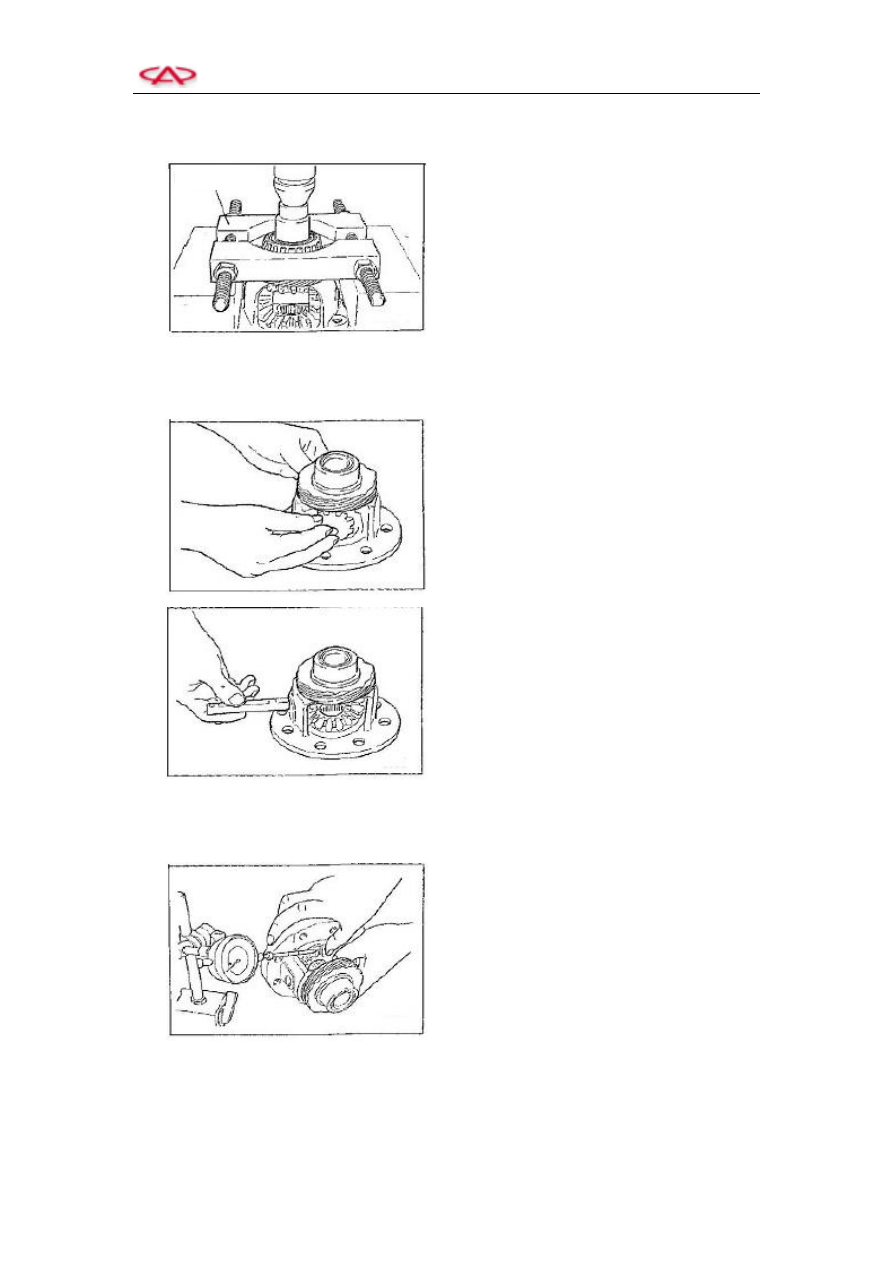

1. Disassembly



Disassembly  of  the  differential-front/rear

shaft bearing



2. Assembly



1)  Installation  of  adjustment  gasket-axle  shaft

gear/axle

shaft

gear/spherical

washer-planetary

gear/planetary

gear/planetary gear shaft

(1)  Assemble  the  spherical  washer  on  the

back of axle shaft gear, and then install
the axle shaft gear on the differential.

Remarks:  The  adjustment  gasket  with
intermediate  thickness  (0.93  to  1.00  mm)
shall  be  assembled  when  a  new  axle  shaft
gear is installed.

(2)  Place the spherical washer on the back

of  any  planetary  gear  to  make  two
planetary  gears engage  simultaneously
with  the  axle  shaft  gear.  Turn  these
gears,  and,  at  the  same  time,  install
them on their proper positions.

(3)  Insert  and  install  the  planetary  gear

shaft.





(4)  Measure  the  gear  clearance  between

the  axle  shaft  gear  and  the  planetary
gear.

The standard value: 0.08 to 0.15 mm

(5)  If the measured  gear clearance  doesn’t

conform  to  the  standard  value,  select
and  install  the  adjustment  gasket,  and
then measure the gear clearance again.

Remarks: Adjust the gear clearance till that
the  gear  clearances  of  both  sides  is  the
same as each other.
