T11 Service Manual                                                Transmission

114

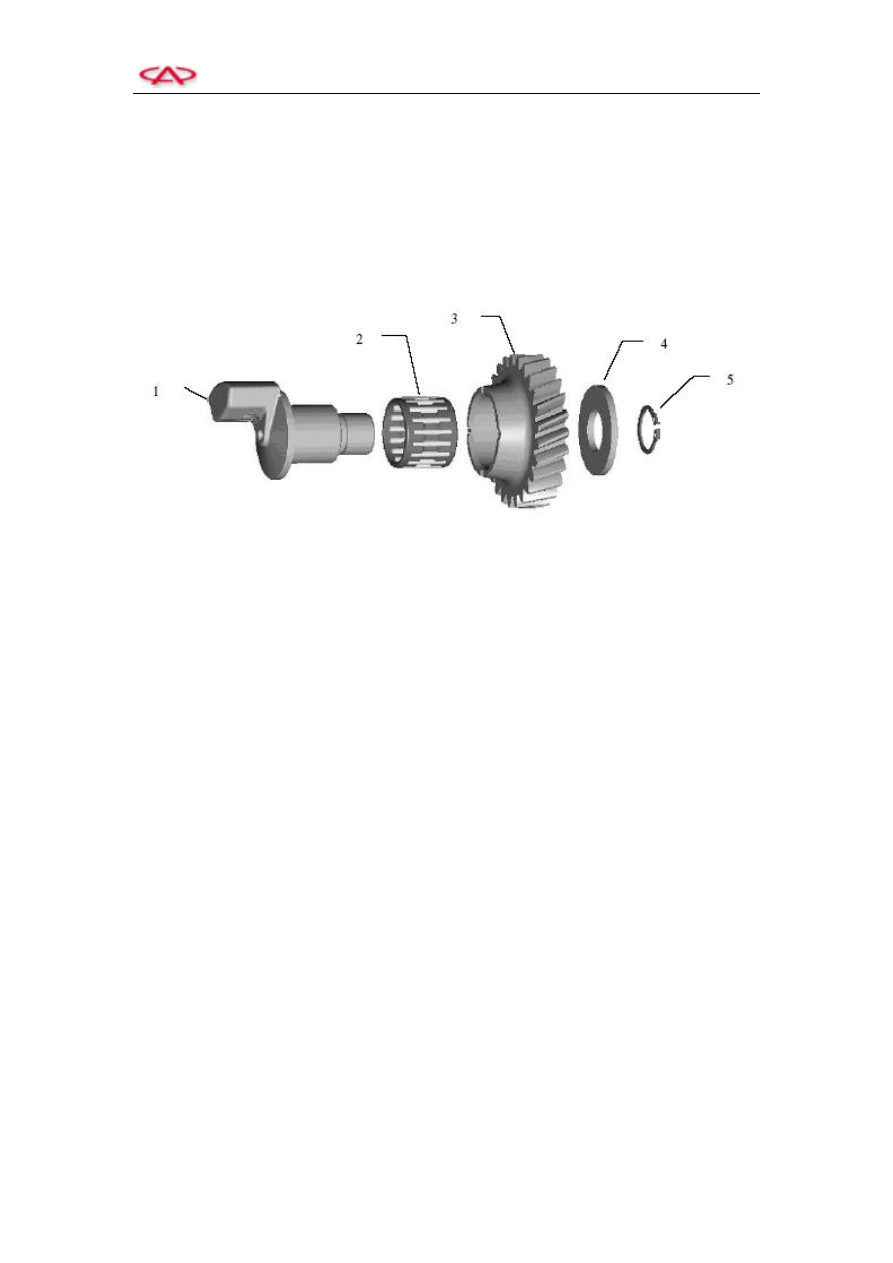

Section  Ⅵ  Intermediate Gear for Reverse Gear

1. Disassembly and Assembly

a.  Apply the gear oil (75W-90) when assembling

b.  Lubricate all interior components







1.

Idler shaft

2.

Needle bearing-idler

3.

Reverse gear idler

4.

Thrust plate-idler

5.

Snap ring-idler thrust plate





2. Inspection

1) Needle Bearing



(1)  Assemble  the  shaft  together  with  the  gear,  and  then  examine  they  can  slide  smoothly

without sagging or noise.

(2)  Examine there is no deformation in the bearing cage.



























T11 Service Manual                                                Transmission

115

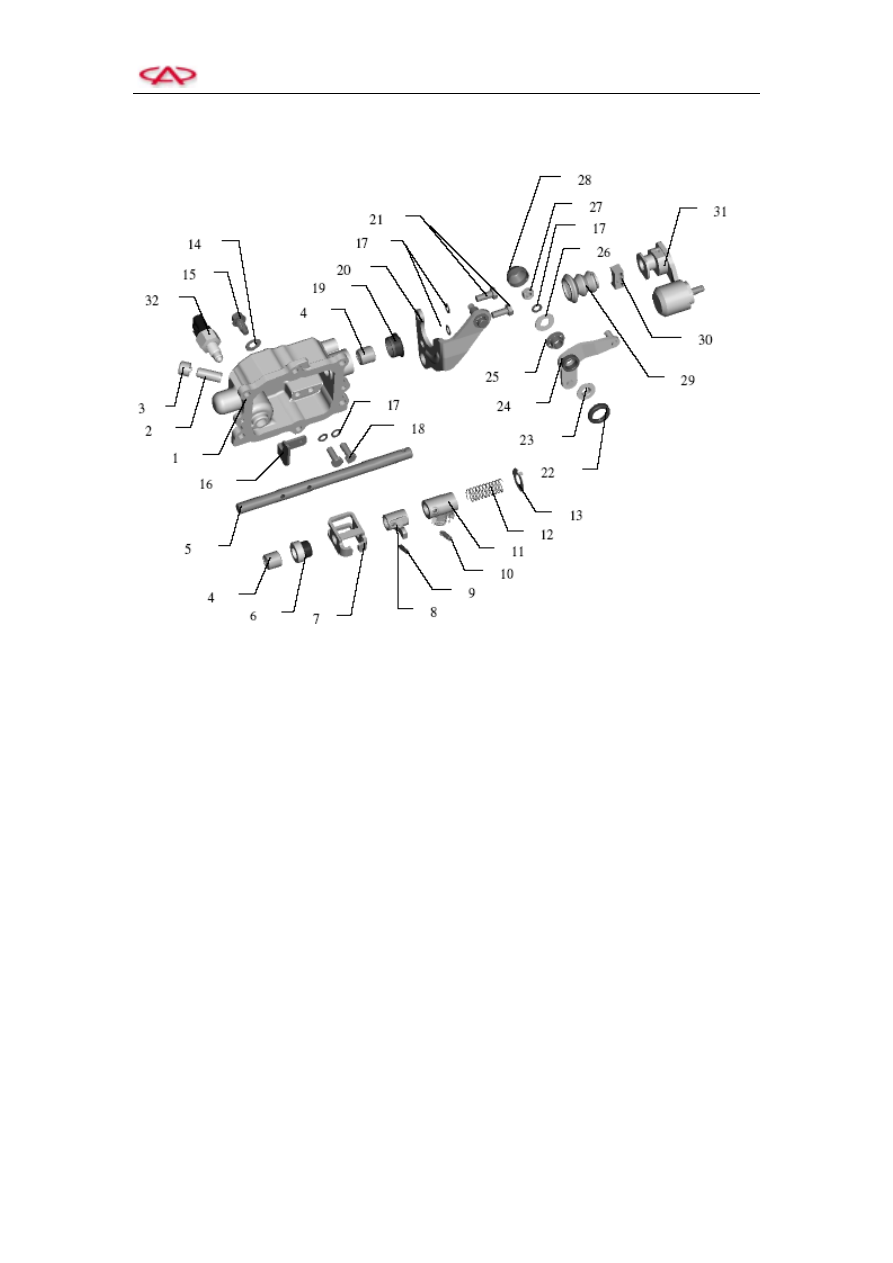

Section  Ⅶ  Gear Shifting Mechanism





1.  Gear shifting mechanism housing

2.  Air guide pipe

3.  Air guide pipe cap

4.  Bearing-gear shifting mechanism

5.  Gear shifting shaft

6.  Front neutral position return spring assembly

7.  Interlocking plate assembly

8.  Gear shifting finger

9.  Pin GB879 5X22

10.  Pin GB879 6X26

11.  Reverse gear locking mechanism assembly

12.  Rear neutral position return spring

13.  Baffle-rear neutral position return spring

14.  Plain washer-interlocking plate limit stop screw

15.  Limit stop screw-interlocking plate

16.  Retainer plate-reverse gear locking mechanism

17.  Washer GB938

18.  Bolt GB5783 M8X22

19.  Oil seal-gear shifting shaft

20.  Gear selecting arm support assembly

21.  Bolt GB5783 M8X20

22.  Lower dust cap-gear selecting arm

23.  Lower bush-gear selecting arm

24.  Gear selecting arm assembly

25.  Upper bush-gear selecting arm

26.  Plain washer-gear selecting arm nut

27.  Nut GB6170 M8

28.  Upper dust cap-gear selecting arm

29.  Dust cap-gear shifting shaft oil seal

30.  Gear shifting drive slider

31.  Gear shifting arm assembly

32.  Reverse lamp switch assembly











T11 Service Manual                                                Transmission

116

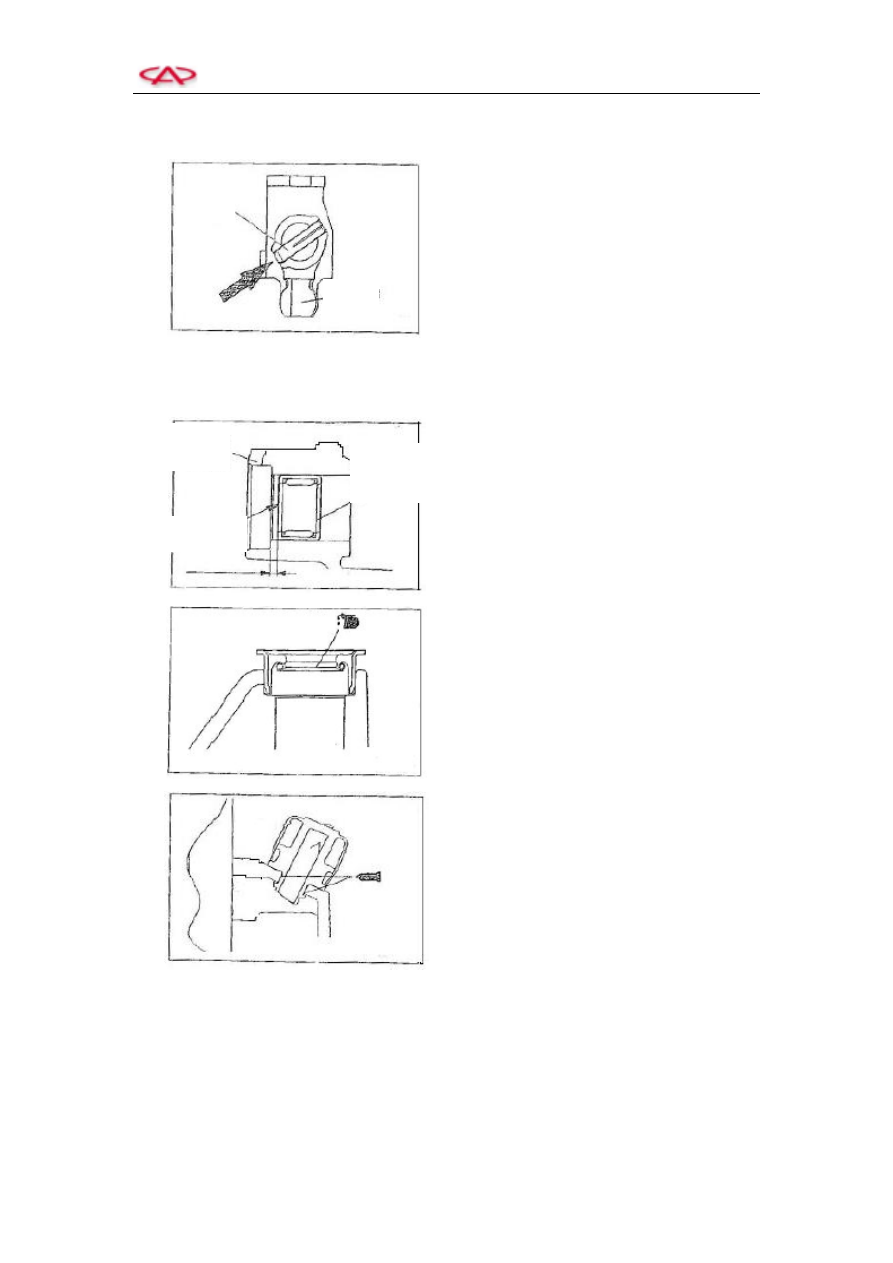

1. Disassembly



Disassembly of lock pin:

    Punch out the lock pin in this direction shown

in the left figure.



2. Assembly



1)  Installation of the needle bearing

    Press  in  the  needle  bearing  to  the  dimension

shown in the left figure. In this case, the side

surface  with  the  stamped  model  shall  be  in

the side of controller housing.



2)  Installation of oil seal

    Apply the transmission oil on the oil seal lip.

    The transmission oil: 75W-90



3)  Installation of vent

    (1)  Apply  the  sealants  on  the  surface  of  the

inserted part.















Pin

Shifting
finger

Gear  shifting
mechanism
housing

Bearing-gear
shifting
mechanism

Side with
stamped model

T11 Service Manual                                                Transmission

117

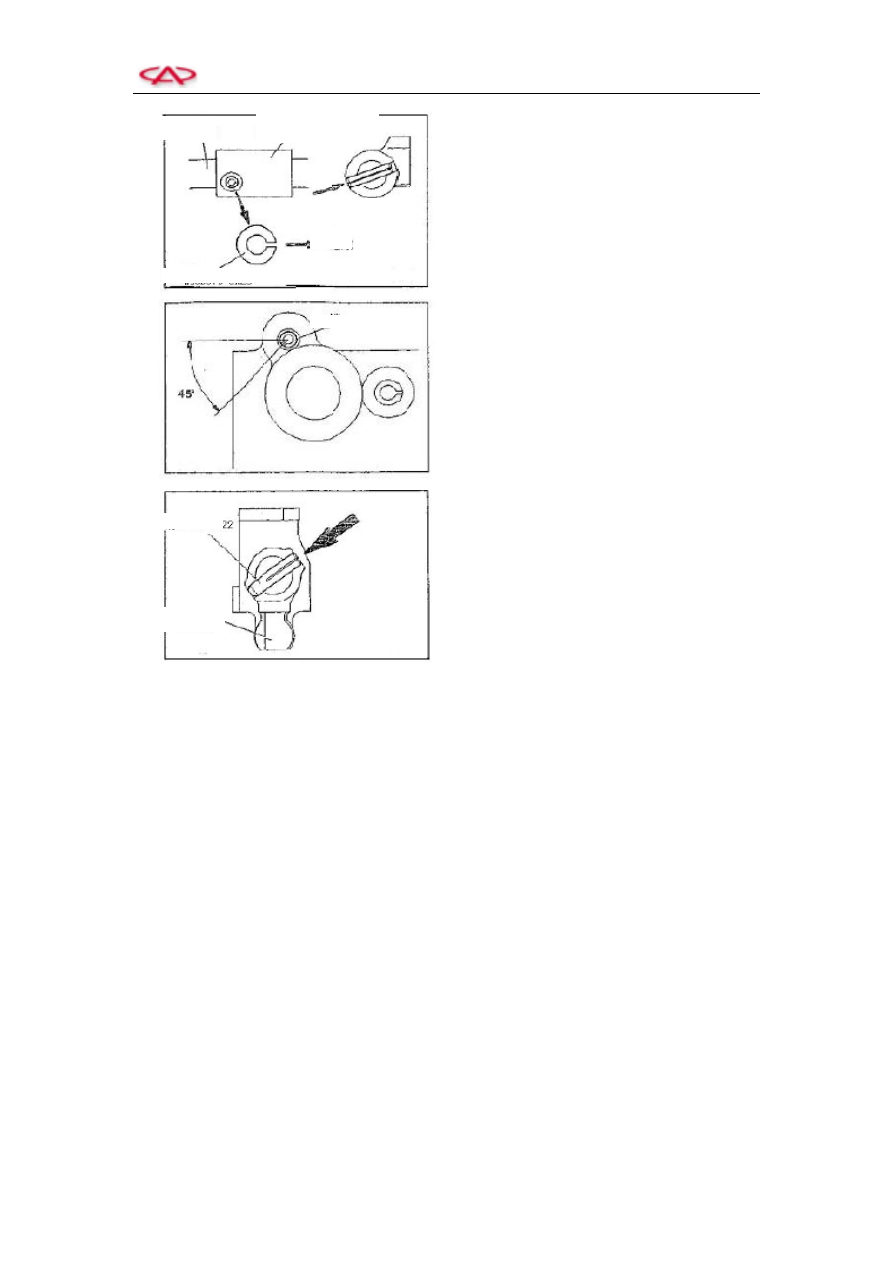

4)  Installation of spring pin







5)  Installation of spring pin

    Punch out the lock pin in this direction shown

in the left figure.



6)  Installation of lock pin













































Installation direction

Gap

Pin

Pin GB879 5X22

Shifting finger

Reverse  gear  locking
mechanism assembly

Gear shifting shaft

Pin GB879 6X26
