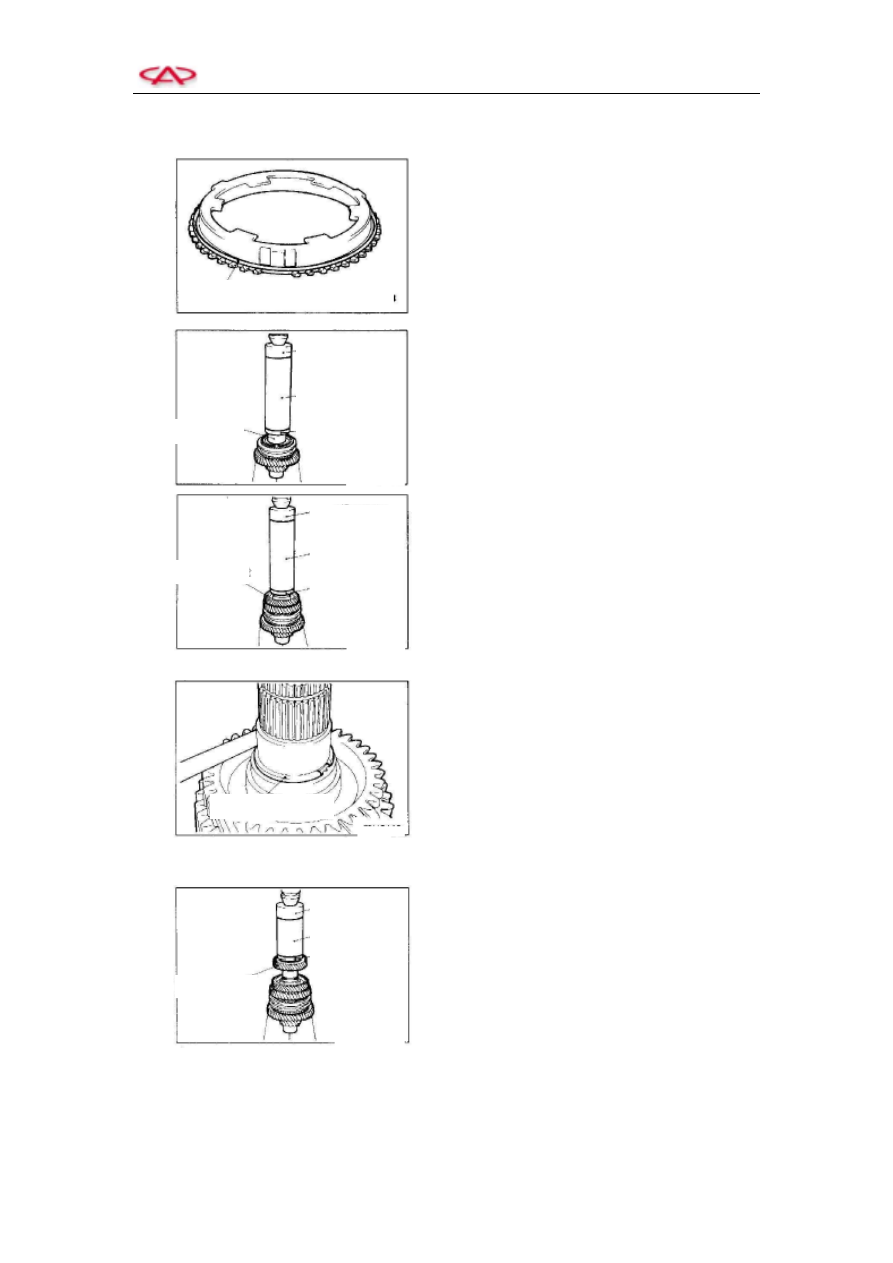

4)  Installation of the 1

st

-2

nd

 gear synchronization

ring



Install the 1

st

-2

nd

 gear synchronizer ring correctly

on  the  specified  position  of  synchronizer  ring

shown in the left figure.





5)  Installation of the gear hub-1

st

-2

nd

 gear



Install  the  gear  hub-1

st

-2

nd

  gear  on  the  position

shown in the left figure.







CAUTION:

Confirm  that  the  synchronization  ring  isn’t

locked when the installation of gear hub.



6)  Installation  of  the  gear  bush-1

st

-2

nd

  gear

synchronizer





a.  Install  the  gear  bush  on  the  position

shown in the left figure.









b.  Confirm  that  these  two  deep  tooth

spaces  of gear  hub are  correctly  aligned

with  these  two  high  racks  of  the  gear

hub during the installation of gear bush.



















Identification mark

Rear of transmission

1

st

-2

nd

 gear

synchronizer ring



Gear hub-2

nd

 gear

Rear of transmission

Identification  slotting
auger

Gear bush-1

st

-2

nd

 gear

Gear hub-1

st

-2

nd

 gear

T11 Service Manual                                                Transmission

111







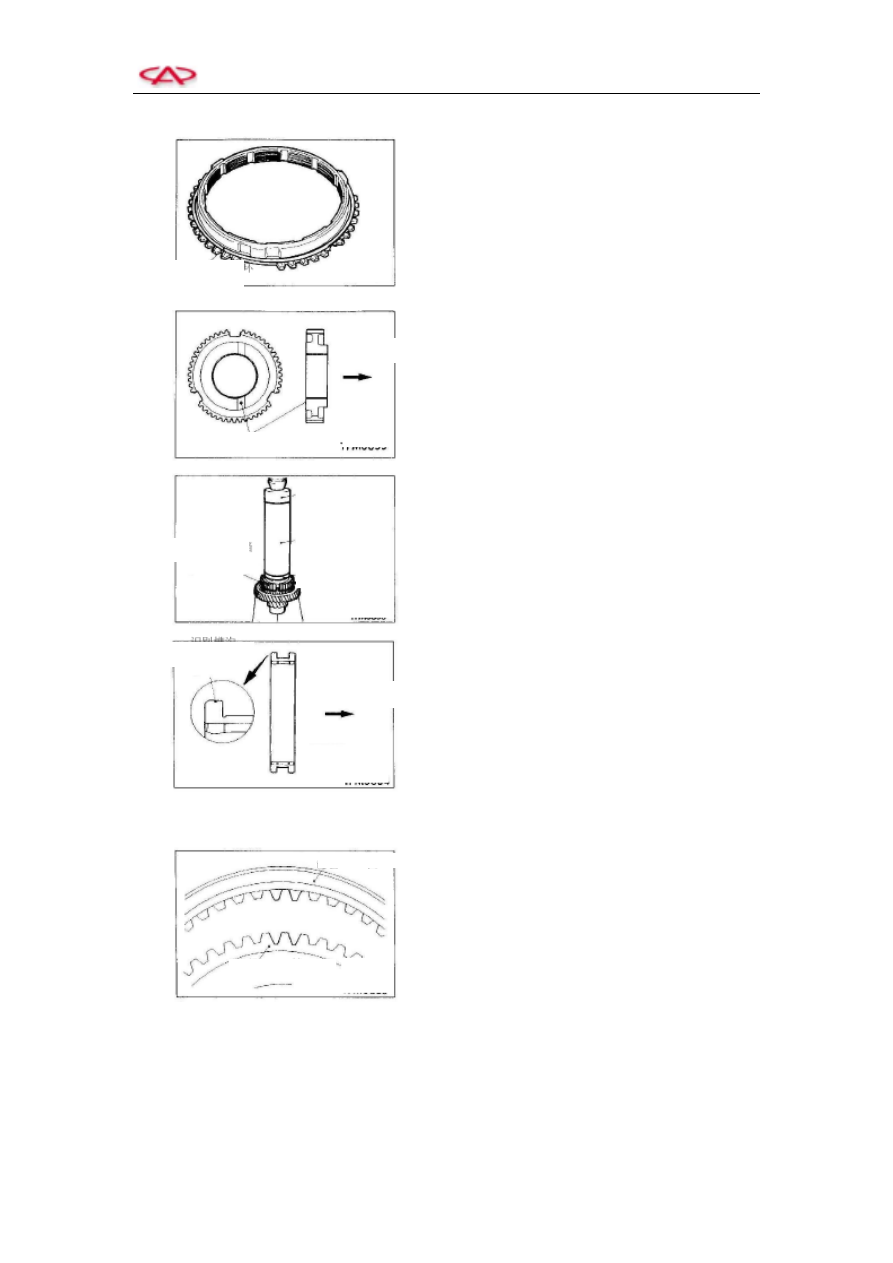

7)  Installation of Synchronization Ring













8)  Installation of sleeve-2

nd

 gear













9)  Installation of the 3

rd

 driven gear

















10)  Installation  of  the  snap  ring-  3

rd

  driven

gear



Install the snap ring to make the axial clearance

of  the  output  shaft  3

rd

  driven  gear  conform  to

the standard value.

The Standard Value: -0.01 mm to 0.09 mm





11)  Installation of 4

th

 driven gear

















Sleeve-2

nd

 gear

Synchronization Ring

3

rd

 driven gear

Snap ring-3

rd

 driven gear

4

th

 driven gear

T11 Service Manual                                                Transmission

112







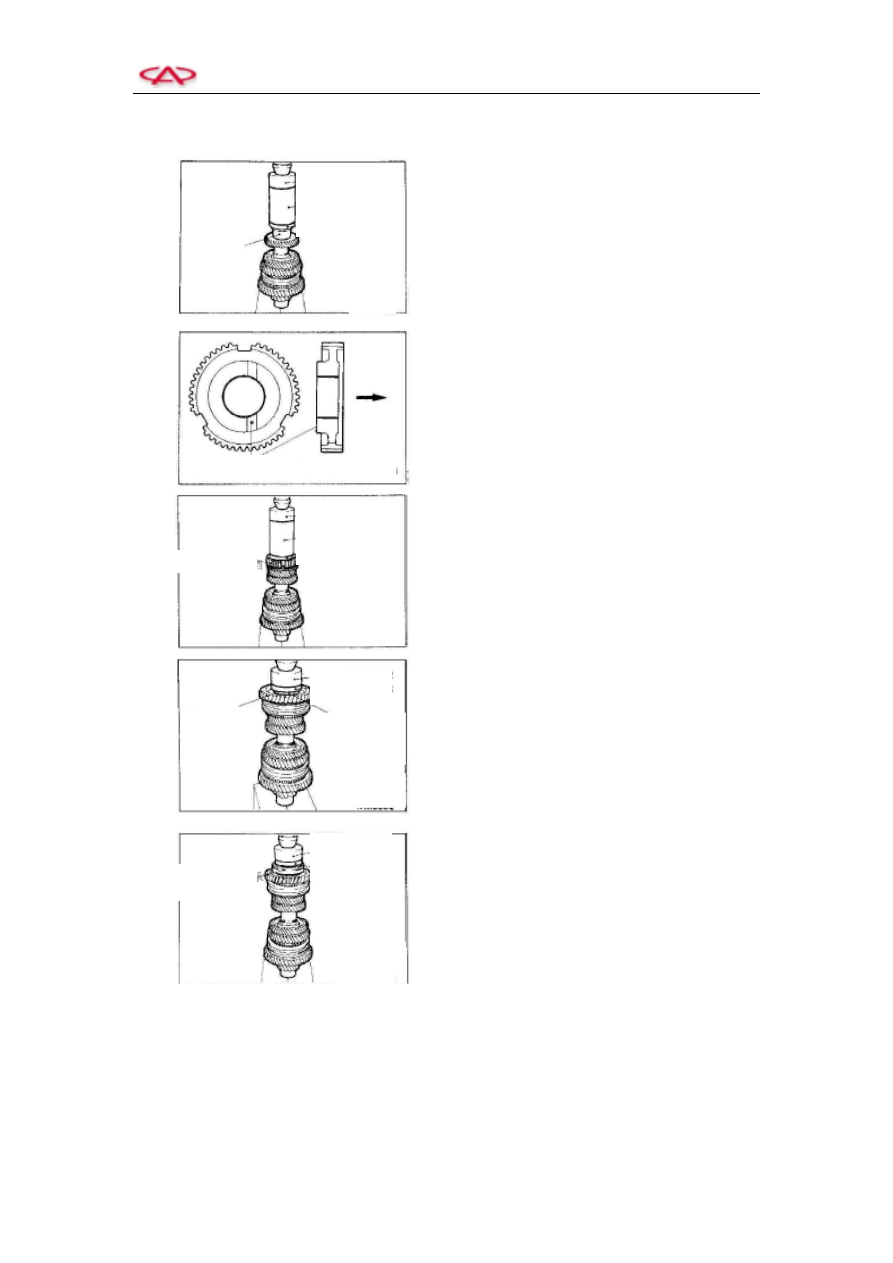

12)  Installation of sleeve-5

th

 gear









13)  Installation of gear hub-5

th

-reverse gear



Install  the  gear  hub-5

th

-reverse  gear  on  the

position shown in the left figure.





CAUTION:

Confirm  that  the  synchronizer  ring  is  not

locked  during  the  installation  of  gear

hub-5

th

-reverse gear.



14)  Installation  of  reverse  driven  gear/needle

bearing-reverse gear/sleeve-reverse gear







15)  Installation of input shaft rear bearing



















Gear hub-5

th

-reveerse gear

Reverse
driving gear

Sleeve

Snap ring

Input shaft rear bearing

T11 Service Manual                                                Transmission

113



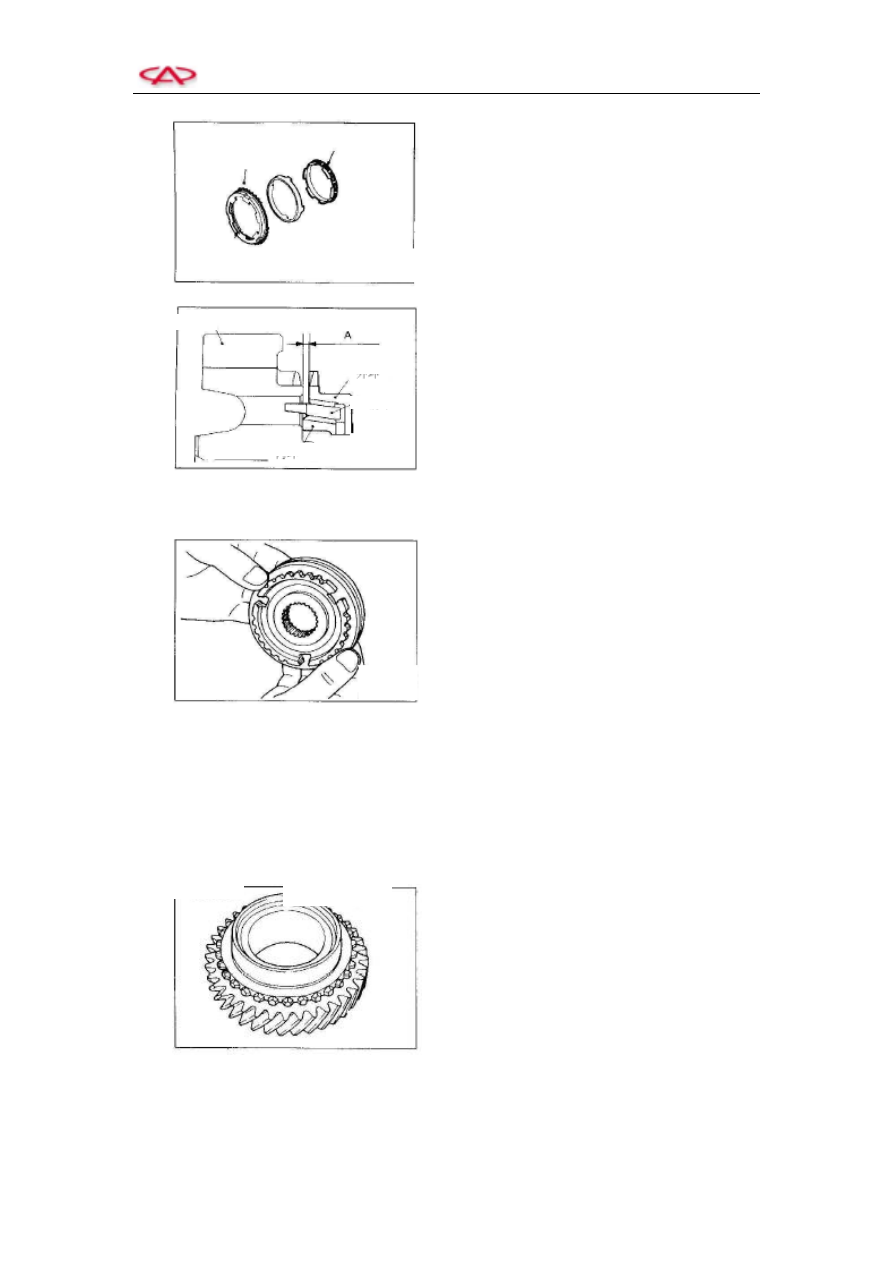

16)  Outer  ring-1

st

-2

nd

  gear  synchronization

ring/steel  ring-1

st

-2

nd

  gear  synchronization

ring/inner  ring-1

st

-2

nd

  gear  synchronization

ring

(1)  Examine  there is no  damage or  breakage

on the gear surface and conical surface of
the clutch gear.



(2)  Install  the  outer  ring  and  inner  ring,  and

then  press  them  down  to  the  gear  to
measure the  clearance  “A”. If the  “A”  is
less  than  the  limit  value,  theses  rings
shall be replaced.

The limit value: 0.5 mm

CAUTION:  If  it  is  necessary  to  replace  the
outer  ring,  inner  ring  or  steel,  they  shall  be
replaced with a new complete set.















17)  Gear bush and hub of synchronizer

(1)  Assemble the gear bush together with the

gear  hub  of  synchronizer,  and  then
examine they can slide smoothly.

(2)  Examine  there  is  no  damage  in  the

front/rear  end  of  the  interior  surface  of
gear bush.

CAUTION:  If  it  is  necessary  to  replace  the
gear  bush  or  gear  hub  of  the  synchronizer,
they  shall  be  replaced  with  a  new  complete
set.

The spring of synchronizer

Examine  there  is  no  sagging,  deformation  or

breakage on the spring.



18)  Transmission gear

(1)  Examine there is no damage or wearing on

the  gear  surface  of  the  skew  gear  and
clutch gear.

(2)  Examine there is no thickening, damage or

wearing  on  the  steel  ring-synchronization
ring.

(3)  Examine  there  is  no  damage  or  wearing

inside  the  internal  surface  of  gear  and  on
the front/rear end surface of gear.



Synchronization ring

Gear shifting fork

Snap ring

Gear

Outer ring

Steel ring

Inner ring
