Chery Tiggo T11 LHD. Manual - part 91

T11 Service Manual                                                Transmission

106

















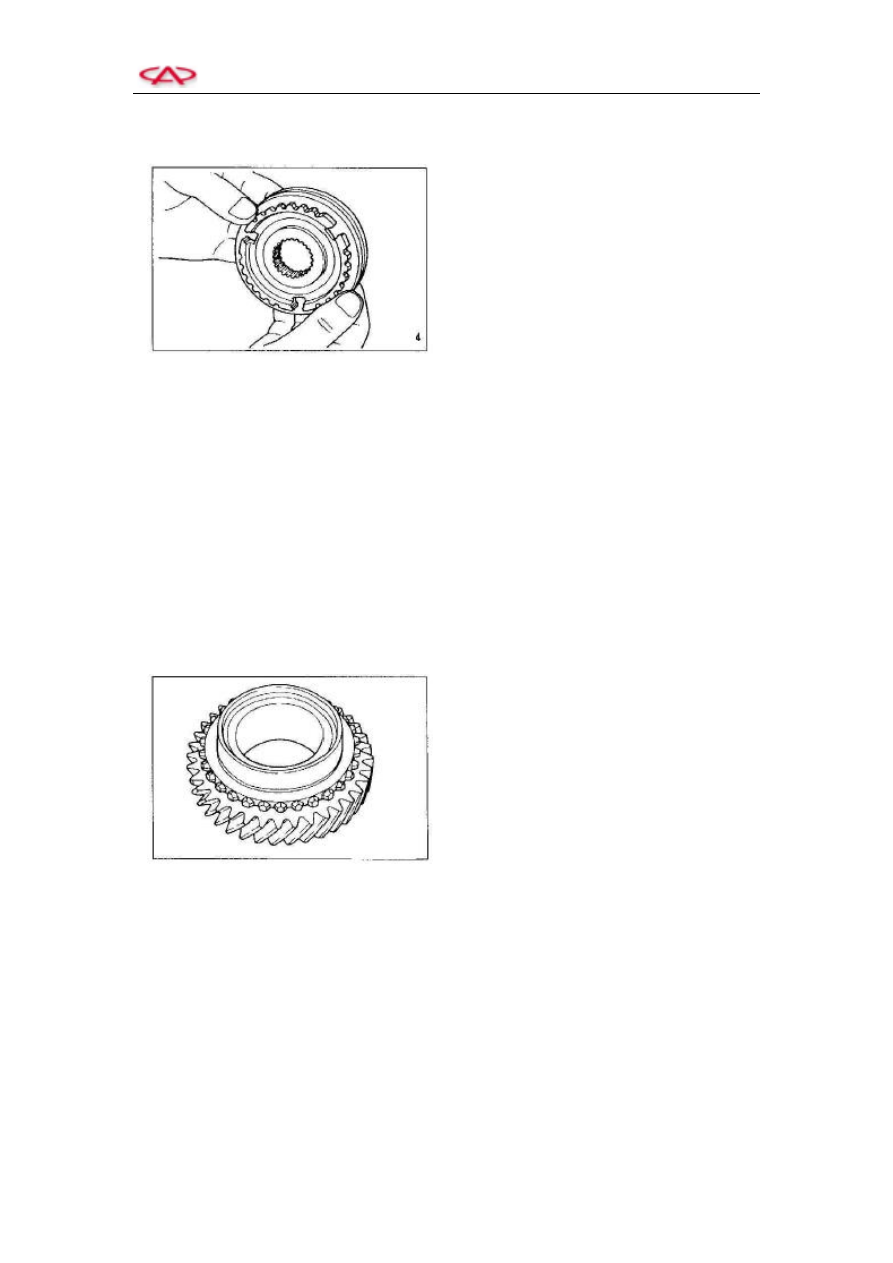

4)

Gear bush and hub of synchronizer

a.  Assemble

the

gear

bush

together  with  the  gear  hub  of

synchronizer, and then examine

they can slide smoothly without

lock.

b.  Examine there is  no  damage  in

the front/rear end of the interior

surface of gear bush.

CAUTION:

If  it  is  necessary  to  replace  the  gear  bush

and  gear  hub  of  the  synchronizer,  they

shall be replaced with a new complete set.



The spring of synchronizer

Examine  there  is  no  sagging,  deformation  or

breakage on the spring.





5)

3

rd

-4

th

 driven gear

a.  Examine there is no  damage  or

wearing  on  the  gear  surface  of

the skew gear and clutch gear.

b.  Examine there is no thickening,

damage  or  wearing  on  the

conical surface of synchronizer.

c.  Examine there is no  damage  or

wearing  inside  the  internal

diameter  of  gear  and  on  the

front/rear end surface of gear.













T11 Service Manual                                                Transmission

107

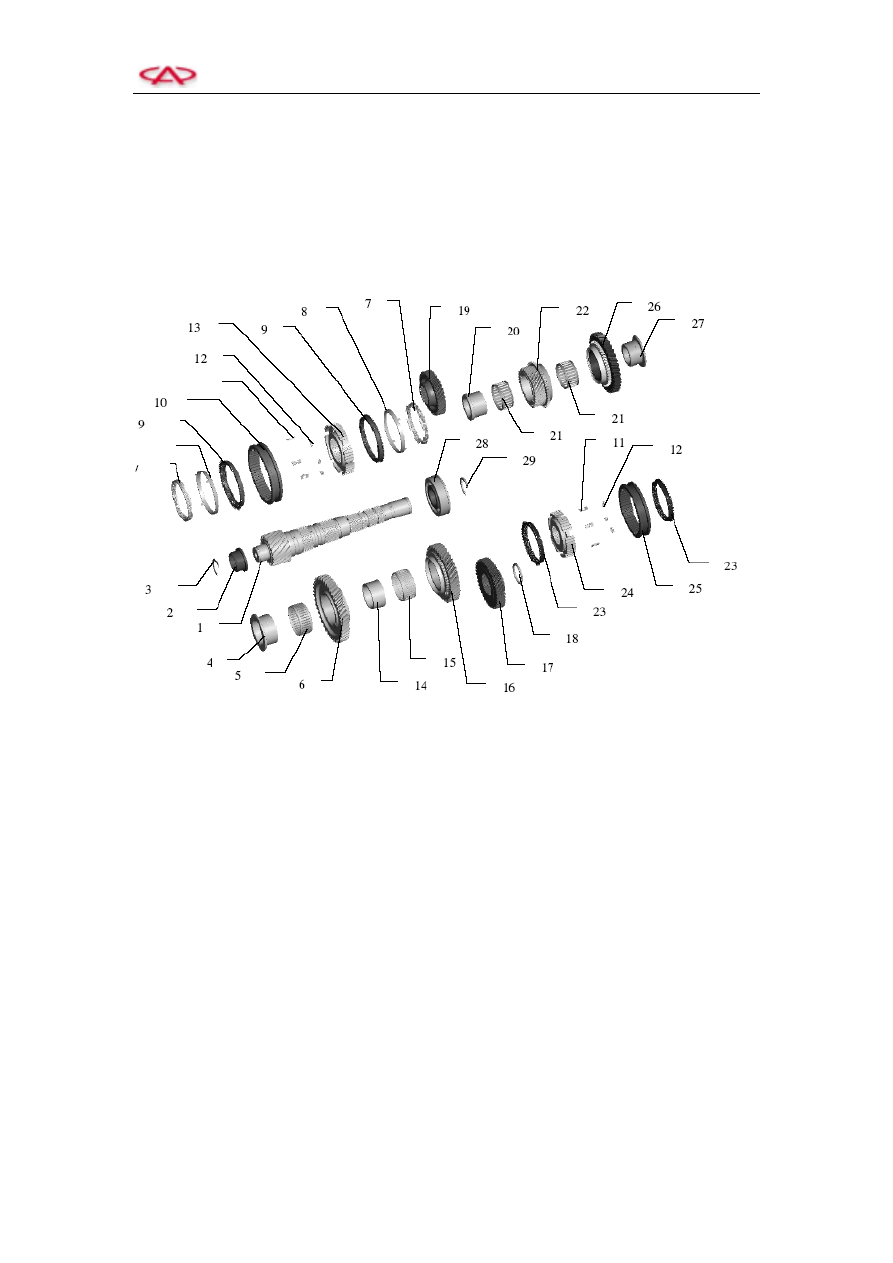

Section  Ⅴ  Output Shaft

1. Disassembly

a.

Apply the gear oil when assembling.

b.

Lubricate all interior components.







1.  Output shaft

2.  Output shaft front bearing

3.  Snap ring-output shaft front bearing

4.  Sleeve-1

st

 gear

5.  Needle bearing-1

st

 gear

6.  1

st

 driven gear assembly

7.  Inner  ring-1

st

-2

nd

  synchronization

ring

8.  Steel

ring-1

st

-2

nd



synchronization

ring

9.  Outer  ring-1

st

-2

nd

  synchronization

ring

10.  Gear bush-1

st

-2

nd

 synchronizer

11.  Guide block

12.  Spring-1

st

-2

nd

  gear  and  5

th

-reverse

gear synchronizer

13.  Gear bush-1

st

-2

nd

 gear

14.  Sleeve-2

nd

 gear

15.  Needle bearing-2

nd

 gear

16.  2

nd

 driven gear assembly

17.  3

rd

 driven gear

18.  Snap ring-3

rd

 driven gear

19.  4

th

 driven gear

20.  Gear bush-5

th

 gear

21.  Needle bearing-reverse gear

22.  5

th

 driven gear assembly

23.  Synchronization

ring-3

rd

-4

th



gear

and 5

th

-reverse gear

24.  Gear hub-5

th

 -reverse gear

25.  Gear bush-5

th

-reverse gear

26.  Reverse driven gear assembly

27.  Sleeve-reverse gear

28.  Output shaft rear bearing

29.  Snap ring-output shaft rear bearing



T11 Service Manual                                                Transmission

108





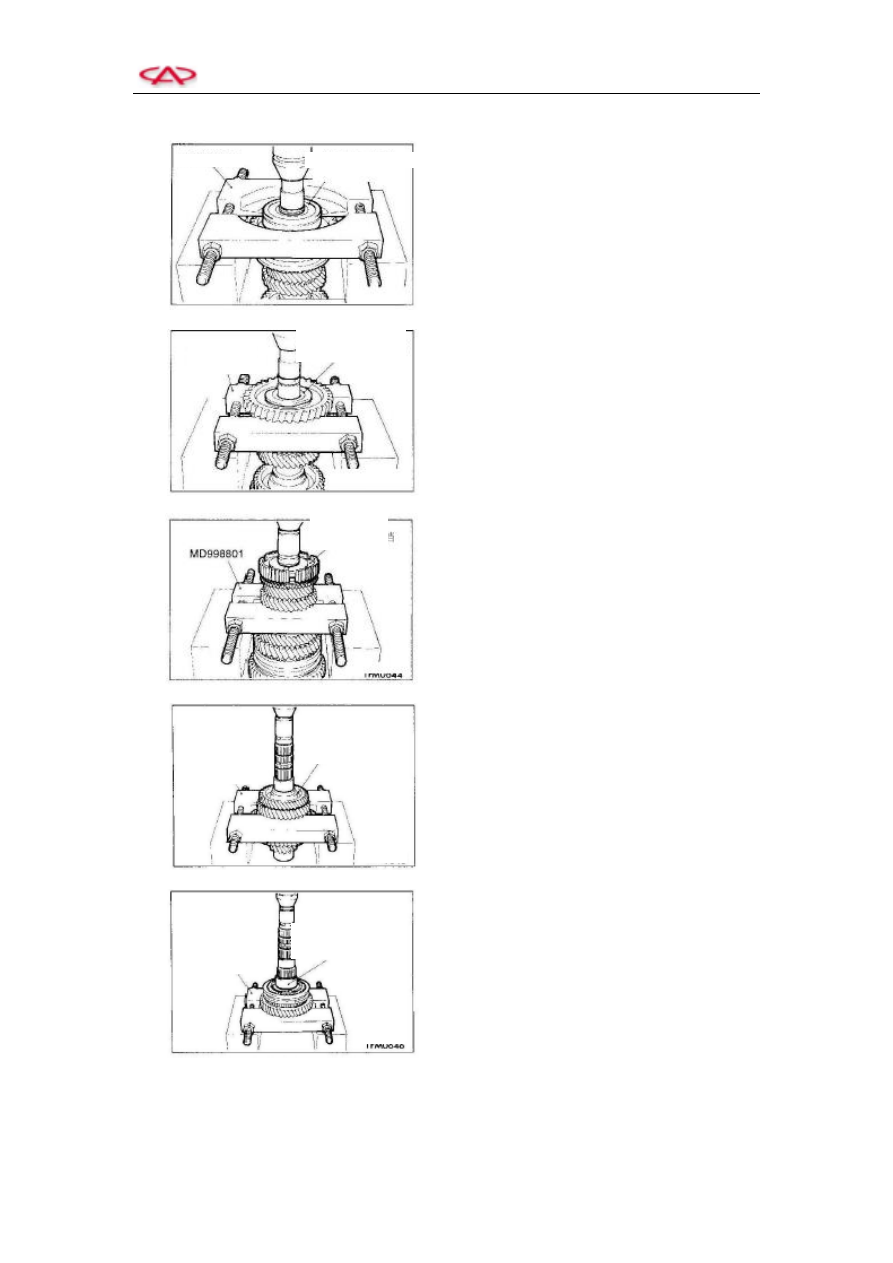

1) Disassembly of output shaft rear bearing











2) Disassembly of sleeve-reverse gear

Install  the  special  tool  on  the  reverse  driven

gear, and then disassemble the sleeve.







3)  Disassembly

of

5

th

-reverse

gear

synchronizer hub





Install  the  special  tool  on  the  4

th

  driven  gear,

and  then  disassemble  the  gear  hub-5

th

-reverse

gear.





4)  Disassembly of 3

rd

 driven gear



Install  the  special  tool  on  the  2

nd

  driven  gear,

and then disassemble the 3

rd

 driven gear.







5)  Disassembly of sleeve-2

nd

 gear



Install  the  special  tool  on  the  1

st

  driven  gear,

and then disassemble the sleeve-2

nd

 gear.











Output shaft rear bearing

Sleeve-
reverse gear

Gear hub-
5

th

-reverse gear

3

rd

 driven gear


Sleeve-2

nd

 gear

T11 Service Manual                                                Transmission

109



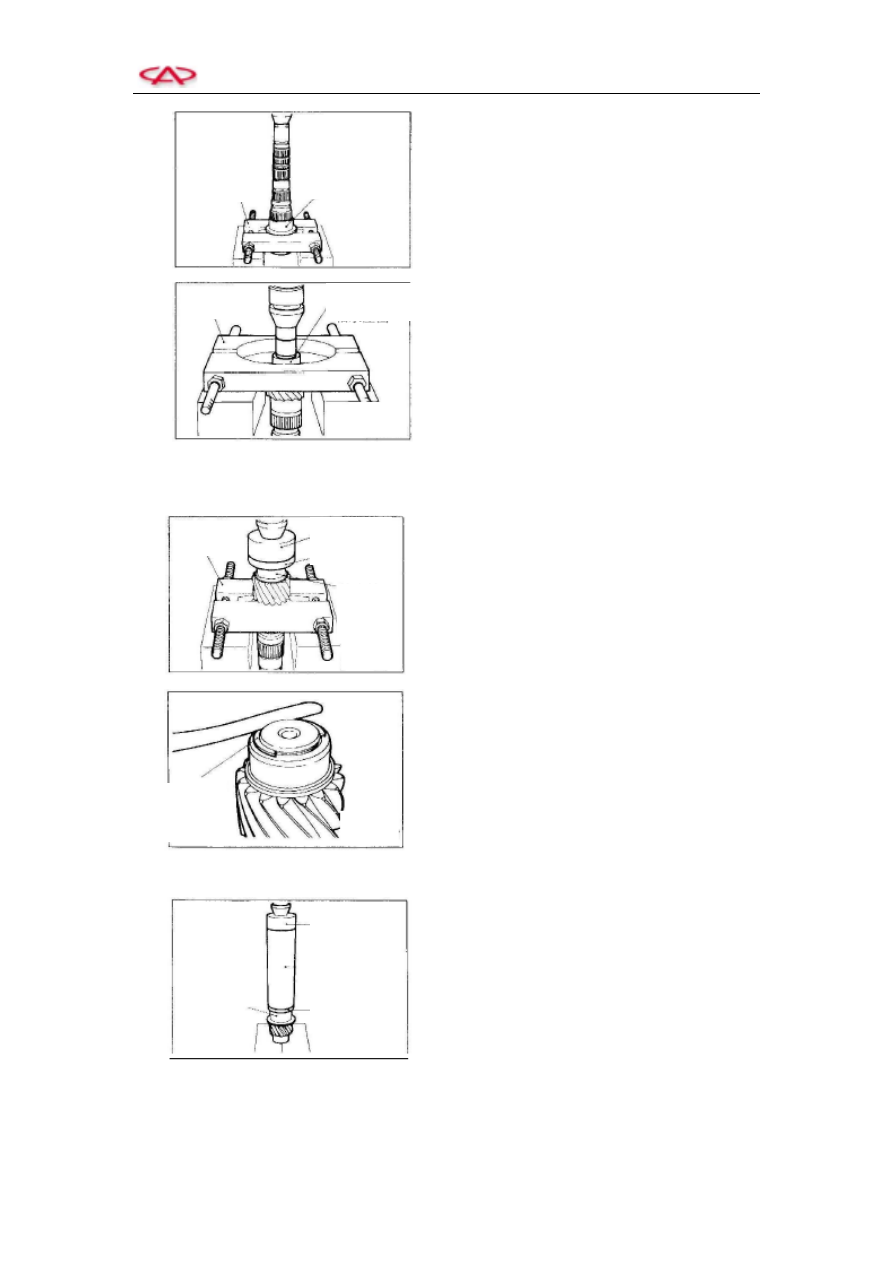

6)  Disassembly of sleeve-1

st

 gear







7)  Disassembly  of  output  shaft  front  bearing

race







2. Assembly



1) Installation of output shaft front bearing race









2)  Installation  of  snap  ring-output  shaft  front

bearing



Select  the  snap  ring  and  install  it  to  make  the

axial  clearance  of  output  shaft  front  bearing

conform to the standard value.

The Standard Value: 0.01 mm to 0.12 mm

0



3)  Installation of sleeve-1

st

 gear













Sleeve-1

st

 gear

Output  shaft  front
bearing race



Output  shaft
front bearing
race



Output  shaft
front bearing
snap ring



Sleeve
