T11 Service Manual                                                Transmission

118

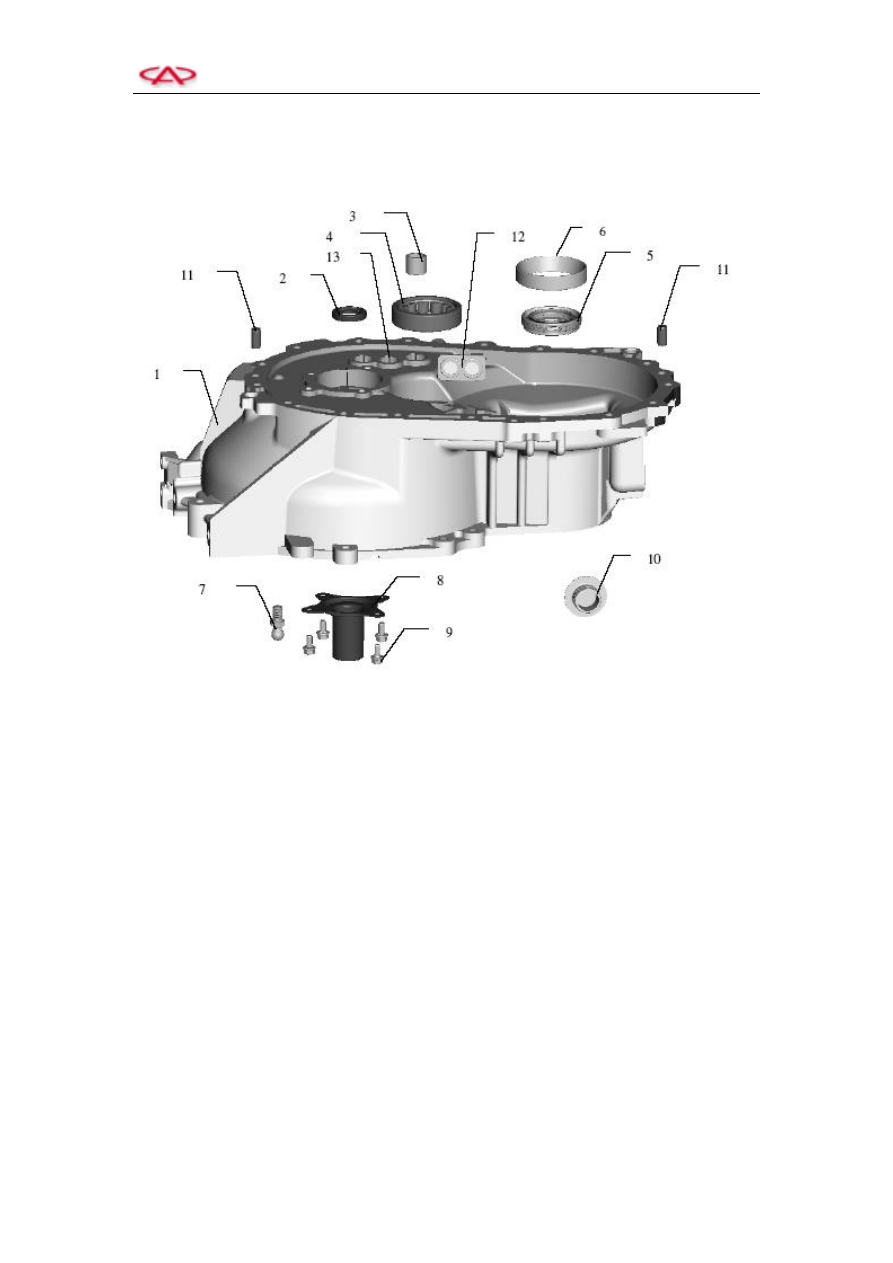

Section  Ⅷ  Clutch Box





1.  Clutch box

2.  Oil seal-input shaft

3.  Bearing-gear shifting mechanism

4.  Output shaft front bearing

5.  Oil seal-differential

6.  Front/rear bearing of differential

7.  Buttonhead-seat release fork

8.  Release bearing race

9.  Bolt GB5787 M6×12

10.  Speedometer banking cover

11.  Pin GB119 A10×20

12.  Magnetic assembly

13.  Bush-gear shifting mechanism









T11 Service Manual                                                Transmission

119

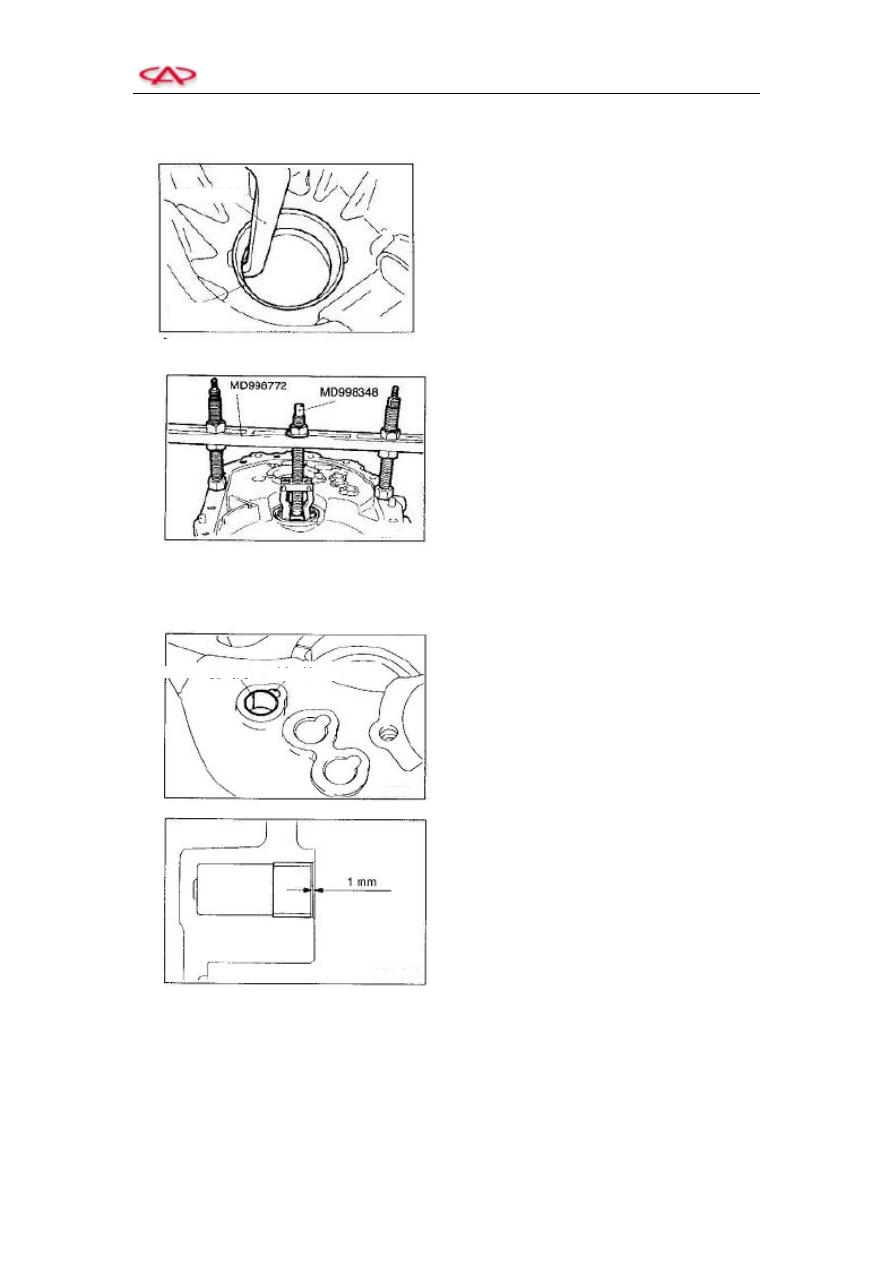

1. Assembly



1)  Disassembly  of  the  outer race  of  front/rear

bearing of differential









2. Assembly



1)  Installation of bush



Press  the  bush  into  its  own  position,  shown  in

the  left  figure,  to  ensure  the  air  bleed  out

passage doesn’t conform to the slit end.





Outer race

air bleed out passage



Slit end

T11 Service Manual                                                Transmission

120



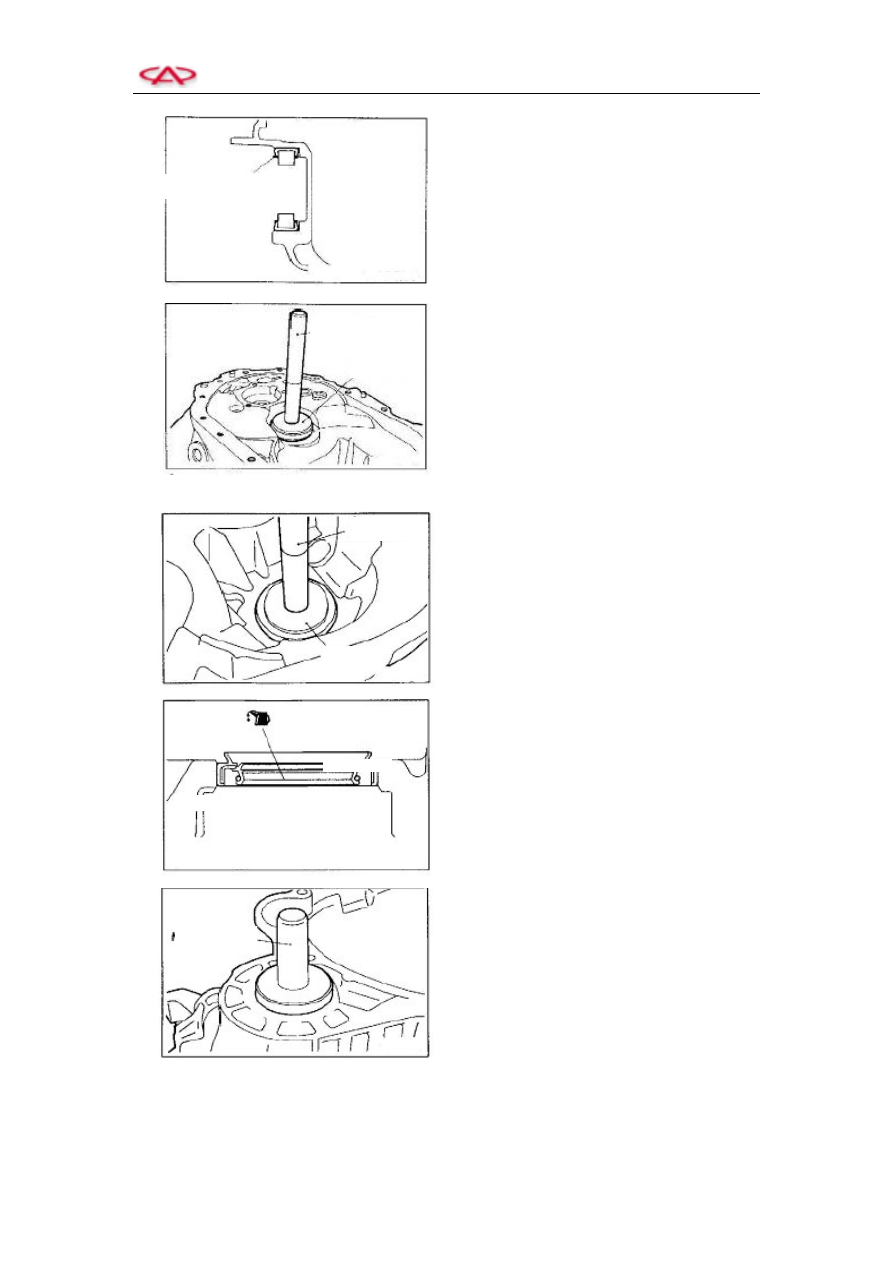

2)  Installation  of  the  outer  race-output  shaft

bearing

Install  the  outer  race  to  place  the  side  surface

with  stamped  model  on  the  position  shown  in

the left figure.









1)  Installation of the race-differential bearing











2)  Installation of the oil seal-differential

Apply the transmission oil on the oil seal lip.

The specified oil: 75W-90





Gear

Outer ring

Side with stamped model

T11 Service Manual                                                Transmission

121

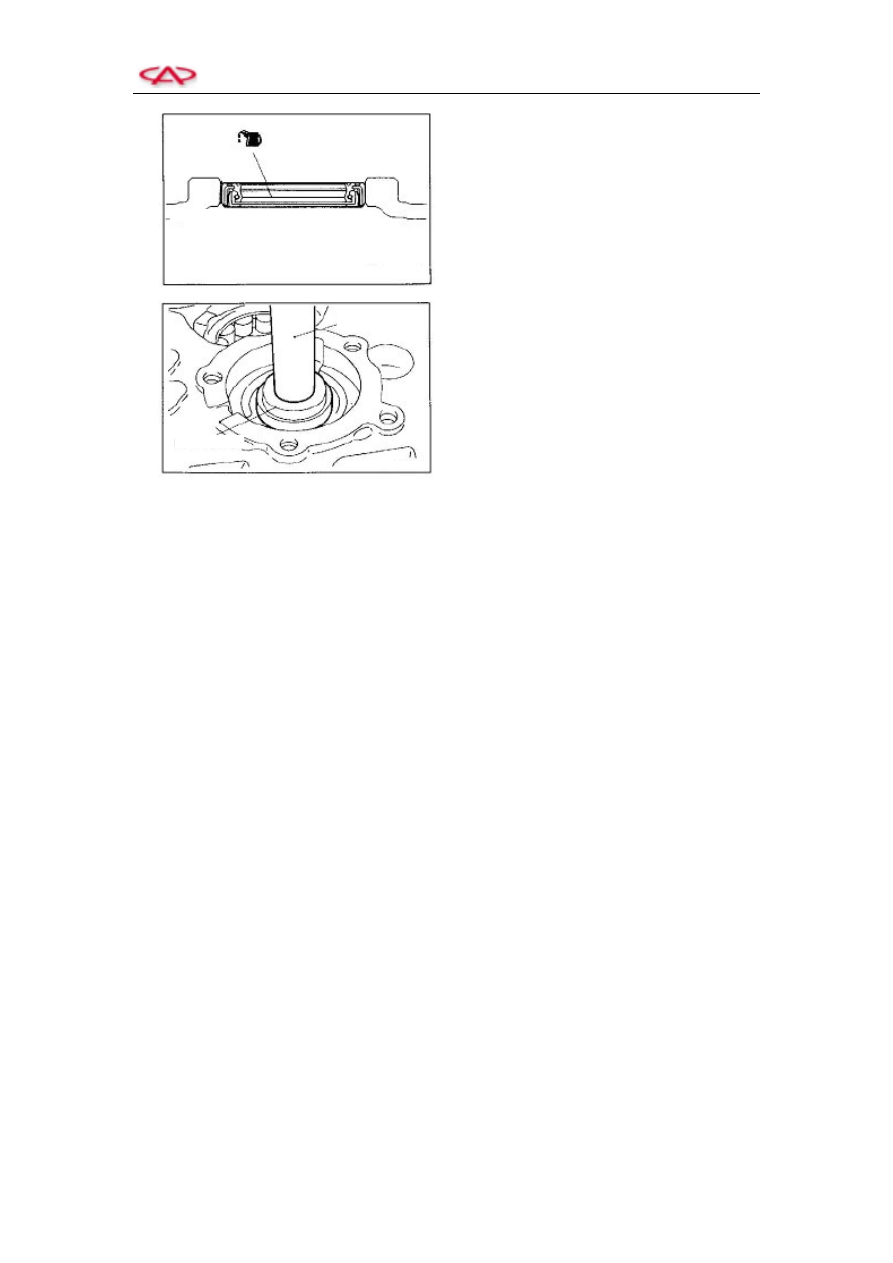

3)  Installation of the oil seal-input shaft

Apply the lubricating grease on the oil seal lip.

The specified lubricating grease

Mobilux Ep2 or equivalents

























































Inner ring
