Chery Tiggo T11 LHD. Manual - part 96

T11 Service Manual                                                Transmission

126



1)

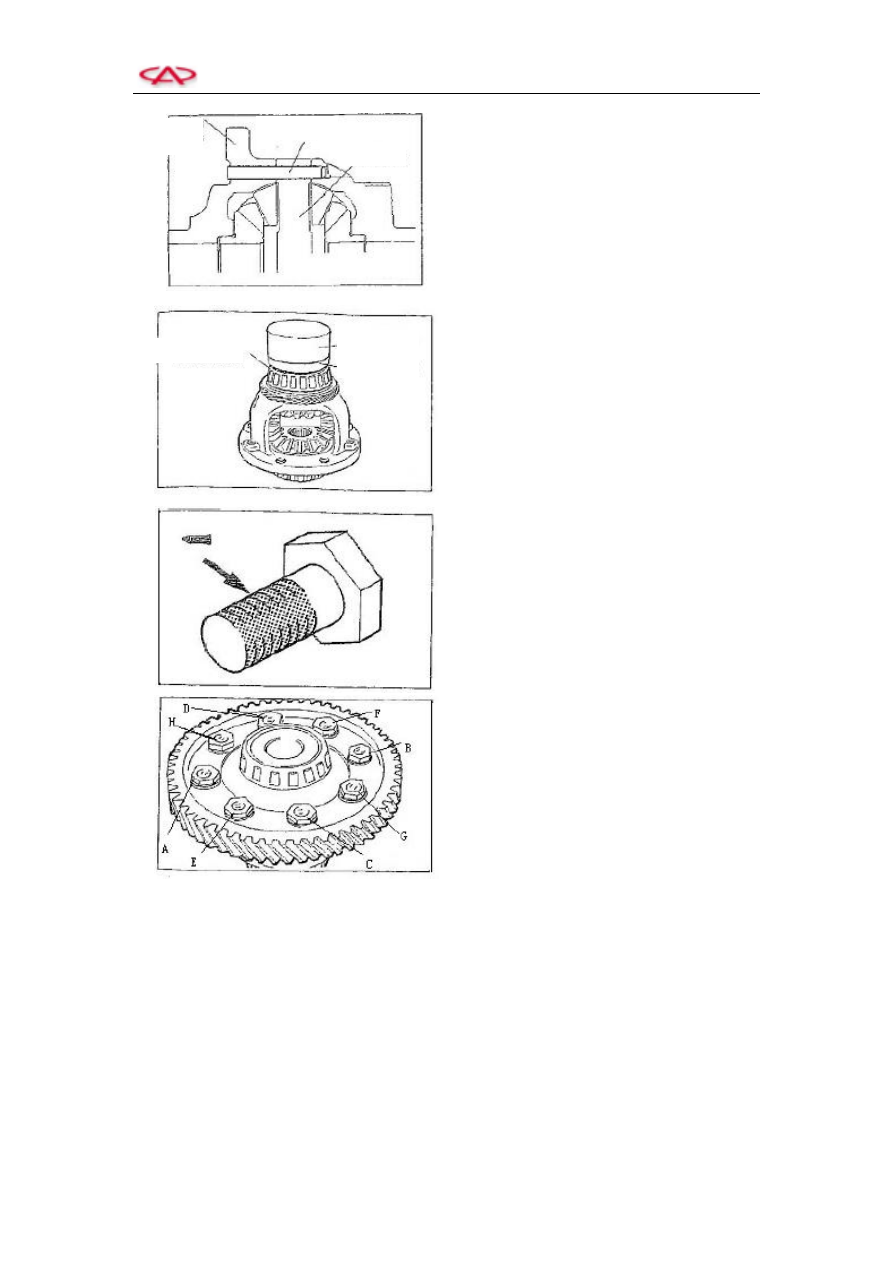

Installation of the lock pin

    Install  the  lock  pin  on  the  position  shown  in

the left figure.

    CAUTION: After the lock pin is taped in, the

axle  shaft  gear  and  the  planetary  gear  shall

operate normally.



2)

Installation  of  the  front/rear  bearing  of

differential







3)

Installation  of  the  driven  gear  of  main

reducing gear

(1)  Apply  the  sealant  on  the  full  screw

threads of a bolt.







(2)  Screw  up  the  bolt  in  the  sequence,

shown  in  the  left  figure,  to  the

specified torque (132N.M).















Conical roller bearing

Pinion shaft

Differential
housing

Lock pin

Chery International                                        Preface

Congratulations on the purchase of your new Chery Tiggo SUV!

Thanks for using our product!

State-of-art technology offers Tiggo SUV excellent performance and outstanding cost-effectiveness!

This instruction manual is designed to assist you to be familiar with  the technical features,  operations  and

precautions  of  your  Chery Tiggo SUV. Thorough familiarity with your  vehicle will provide  you enhanced

security and enjoyable driving experience.

Prior to using this car, please carefully read this instruction manual.

This manual is compiled in accordance with the structural features of Tiggo model of the time. However, with

continual update for the vehicle, when republish the instruction manual, it will be subject to corresponding

revisions. We hope you will understand that those revised items will not be informed to you.

                                            Chery Automobile International Company

November 2004



1

Chery International                                        Preface

To the owner

 Chery   Automobile   International   Company   (hereinafter   refers   to   "Chery"   or   "Chery

Company”) provides you warranty service. Meanwhile, Chery Company requires you to use
the car strictly in accordance with this instruction manual. Especially please carefully read
the chapter "Service  of  Warranty" in this manual so as to avoid forfeiting your rights  of
enjoying the warranty service due to any violation of application regulations.

 It   is   strictly   prohibited   to   refit   or   install   any   devices,   especially   those   systems   involving

electrical,   braking   and   steering   devices   that   might   jeopardize  driving  safety.  Chery
Company would be under no obligation for any direct or indirect damage resulted from
refitting or installing extra devices in the vehicle without warrant.

 The Company establishes technical maintenance specifications of different phases for the

vehicle.  It   includes   maintenance   for   free  on  initial   5000   km.   The   above   specified
maintenance  items  are crucial for your vehicle  safety  as well as maintaining fine running
conditions, so please abide by without violation.

 Running-in and routine maintenance for a new vehicle is for prolonging its service life and

protecting user's lawful rights and interests. Any conduct involving no maintenance within
stipulated time and mileage, or improper operation of vehicle, or no seal or signature to the
maintenance record as required, shall be deemed as an automatic waiver of the right for
warranty   service.   Meanwhile,  Chery  Company   will   be   under   no   obligation   for   warranty
service in a normal sense.

 Please   use   spare   parts   (genuine   ones)   provided   by   Chery   Company,   and   purchase

2

Chery International                                        Preface

"genuine spare parts" from Chery Authorized Service Stations. And Chery Company would
be under no obligation for any direct or indirect losses resulted from using "non-genuine
spare parts",

 If any failure occurs to the vehicle in service, overhaul must be carried out  only by a Chery

Authorized Service Station. And during the process of overhaul, Chery Authorized Service
Station has the right to carry out maintenance via repair or substitute equivalent spare
parts.

 Please   by   all  means   drive  your  car  to  Chery  Authorized  Service   Stations  for  service  or

maintenance.  Skillful   auto   repair  technicians   will   provide   you  high   quality   repairing   or
maintenance service.

 Please bring this manual for assistance at any time. If you resell your vehicle to someone

else, complete set of vehicle files must be handed over to the new owner.

 If you are still not quite clear about this instruction manual somewhere, Chery Company as

well as its authorized service stations will interpret in more details.

Enjoy your drive!

3
