Maintenance Manual for Chery·Oriental Son

Engine Section







































































































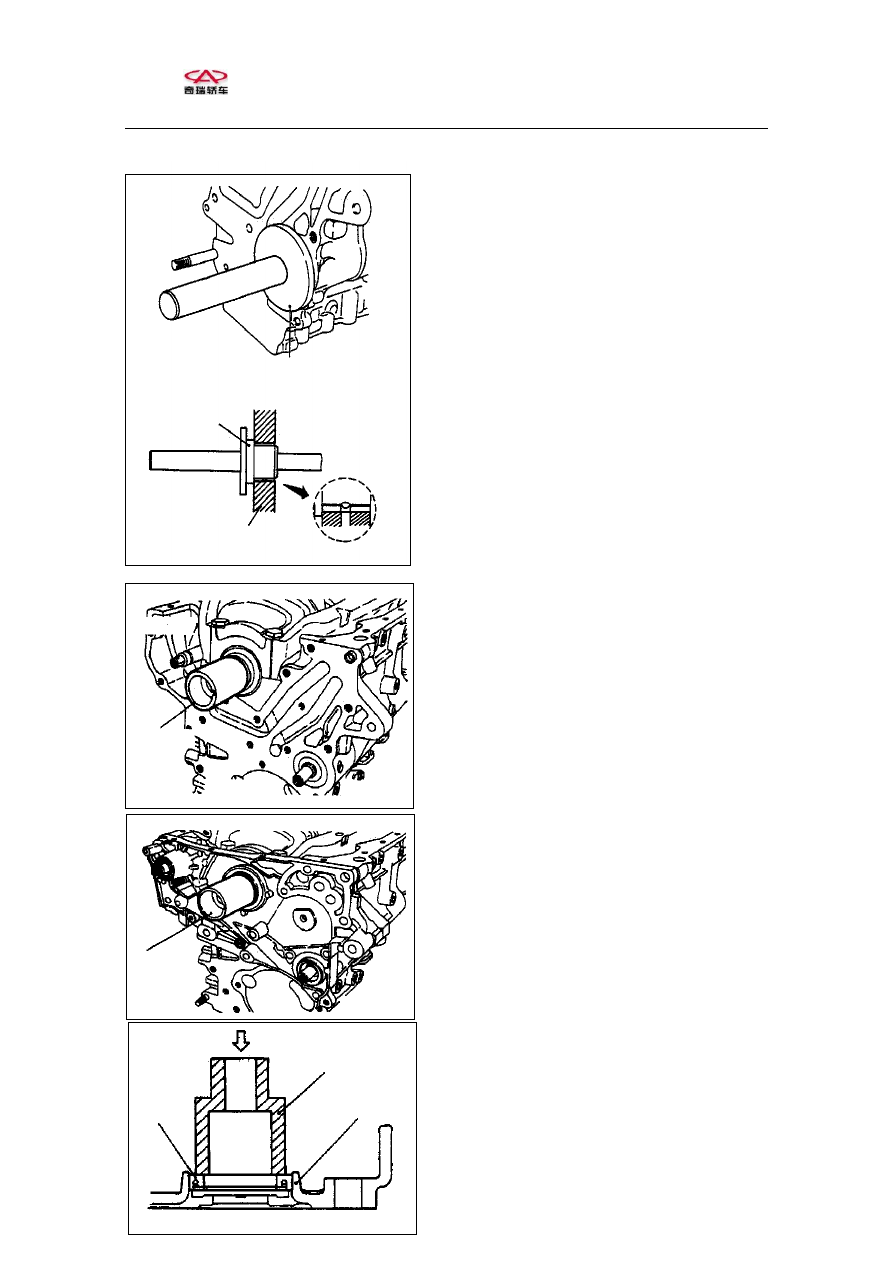

Balance axle front bearing installation

Install front bearing with special tool





























Front cover installation

(1)Install special tool on crankshaft front end .

daub  oil  slightly  on  the  exterior  circle

surface of special tool and then install front

cover









(2)Use  new  front  cover  oil  seal  cushion  and

install  front  cover  component.  Tighten

flange  bolt  temporarily  (Except  for  oil

cleaner bracket locking bolt)













Balance axle oil seal installation

Press oil seal into front cover with socket

wrench.



MD998705

MD998705

Cylinder

body

Bearing

轴承



MD998285



MD998285



Socket
wrench



Front

cover



Oil seal

油封





Maintenance Manual for Chery·Oriental Son

Engine Section











Maintenance Manual for Chery·Oriental Son

Engine Section





































































































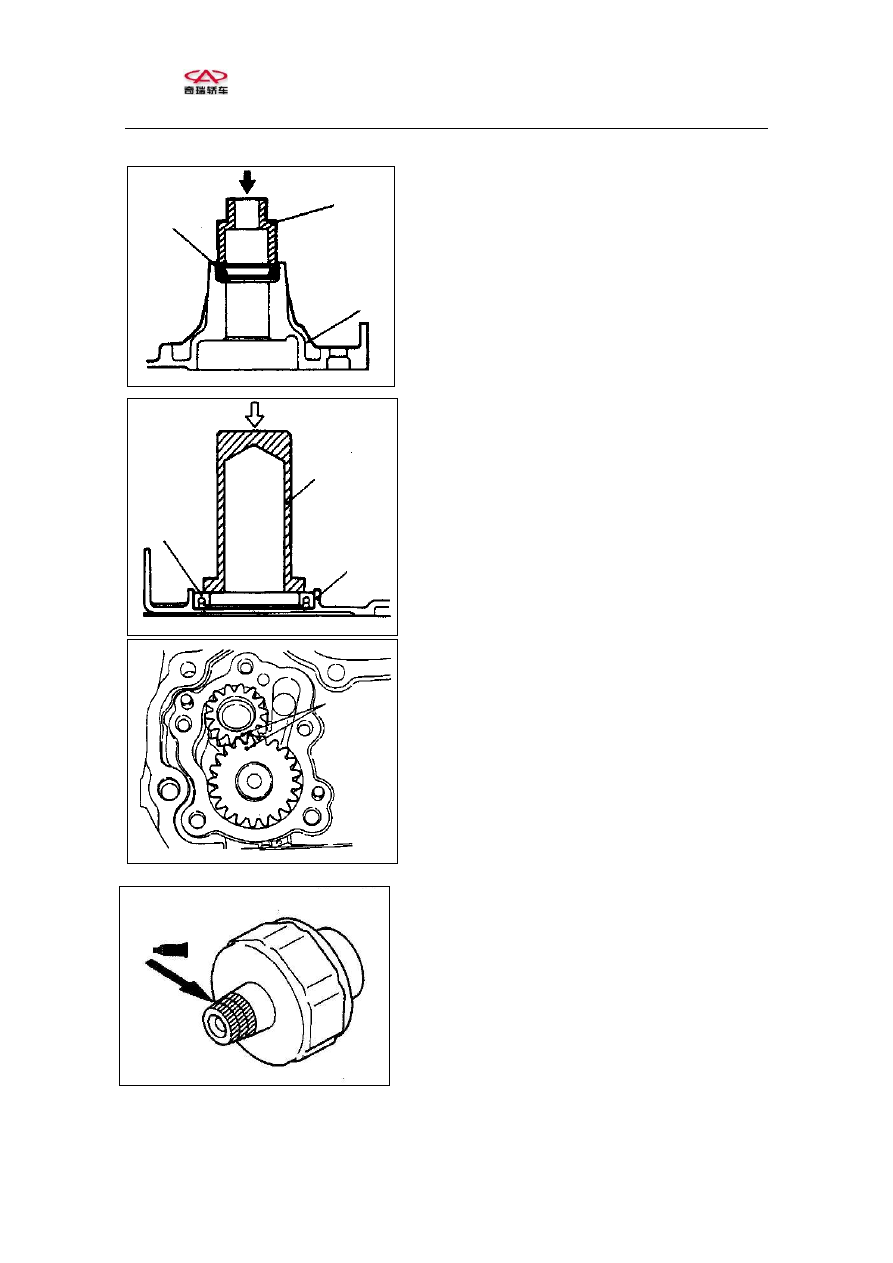

Oil pump oil seal installation

Press oil seal into front cover with socket

wrench.

















Crankshaft front oil seal installation

Install crankshaft oil seal on front cover with

special tool.

















Oil pump driven/drive gear installation

Daub  oil  on  gear  surface  and  align  the

fitting marks.









Daub sealant on oil pressure switch

Daub  sealant  on  oil  pressure  switch  screw

thread parts and then install the said switch

with special tool.

Special  sealant:  3M  ATV  or  relevant

equivalents.

Caution：

·Keep  the  top  of  screw  thread  clean

and do not daub sealant.

· Excessive  tightening  should  be

avoided.

socket wrench

Front

cover

前盖

Oil

seal



Oil

seal



Front



cover



MD998375

Fitting

mark

配合标记







Maintenance Manual for Chery·Oriental Son

Engine Section







































































































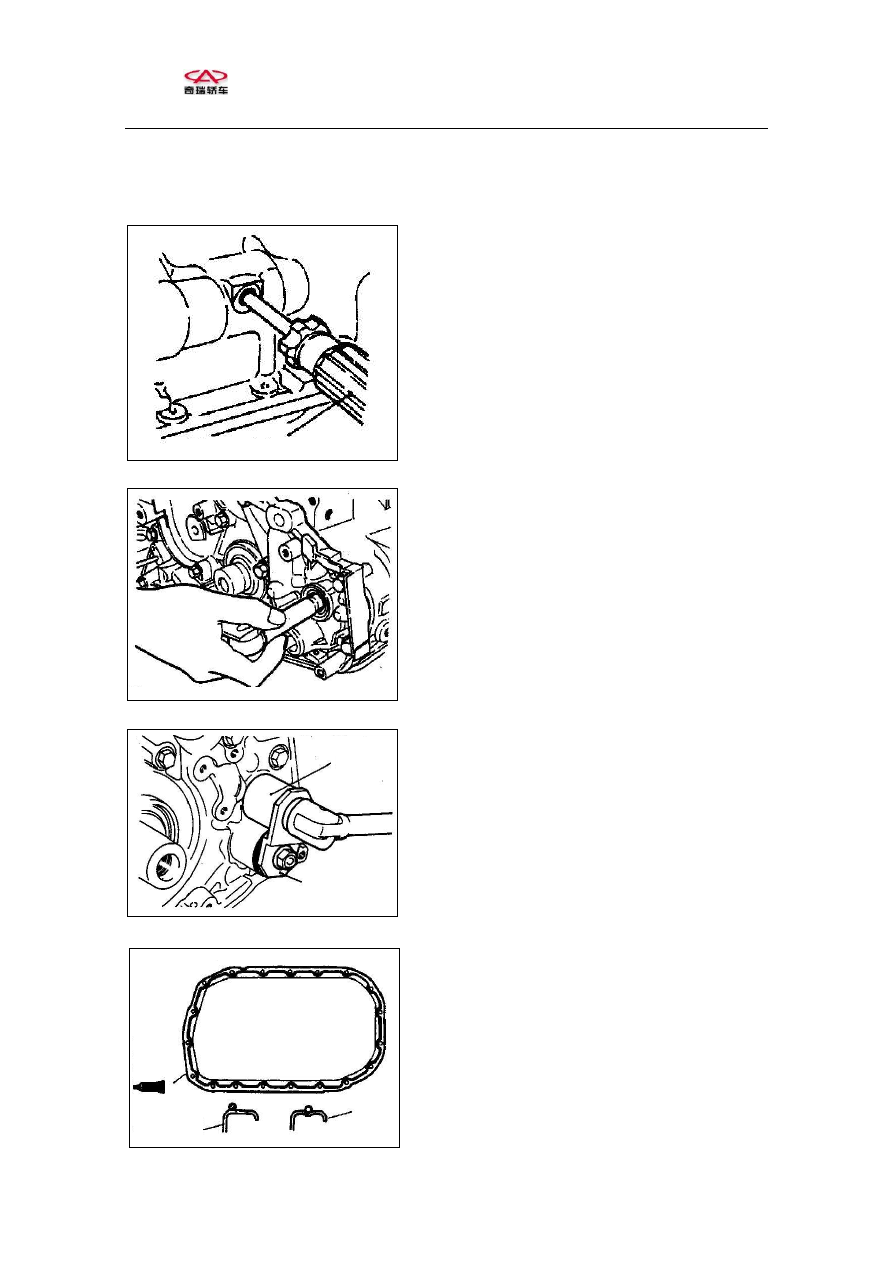

Flange bolt installation

(1)Insert cross screwdriver into the hole in the

left side of cylinder body and lock balance

axle.

















(2)Tighten flange bolt with specified torque to

ensure driven gear of oil pump is fixed on

left balance axle.











Plug installation

(1)  Install O-shape ring in front cover slot.

(2)  Install plug with special tool and tight it to

specified torque.







Oil pan installation

(1)  Keep  the  fitting  surface  of  oil  pan  and

cylinder body clean.

(2)  Daub  4mm-diameter  sealant  on  the  edge

of oil pan flange surface.

Specified sealant：

Mitsubishi pure product MD970389 or

relevant equivalents.

Remarks：

(1)  Install oil pan quickly when sealant is

still wet (about 15 minutes)

(2)  Do not make the sealed part bedewed



Screwdriver

螺丝刀



MD998162

MD998783



Slot

section

Bolt

hole

section
