Maintenance Manual for Chery·Oriental Son

Engine Section





with  oil  in  an  hour  or  so

after installation.





































































































(3)  Confirm  the  bolt  length  and  their

installation locations are a little different.













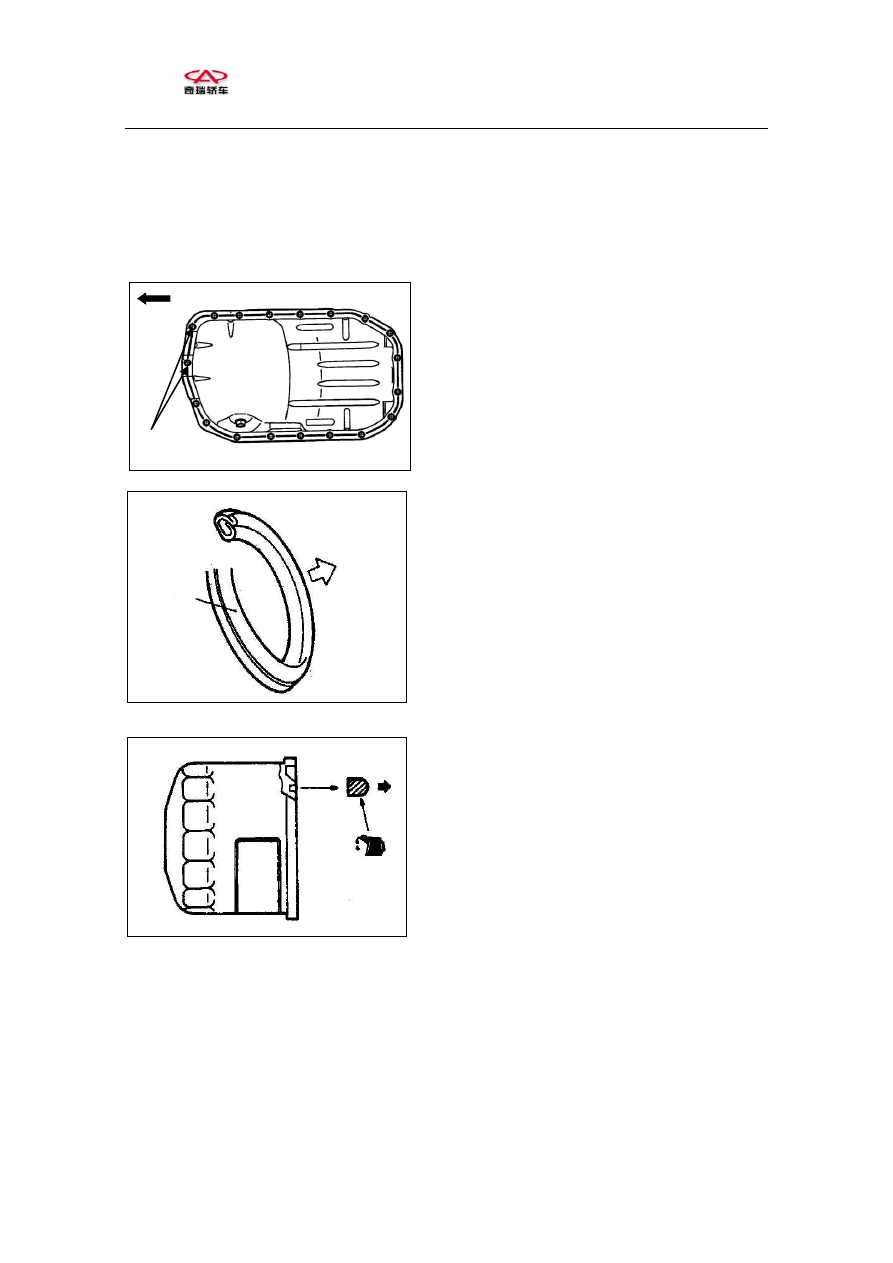

Drain plug cushion installation

Install  drain  plug  cushion  according  to  the

direction as shown.

Caution：

The  incorrect  installation  direction  may

result in oil leakage.







Oil cleaner installation

(1)  Make  installation  surface  of  oil  cleaner

bracket clean.

(2)  Daub  engine  oil  on  O-shape  ring  of  oil

cleaner.

(3)  Screw  on  oil  cleaner.  When  the  O-shape

ring  reaches  installation  surface,  screw

3/4  cycle  further.  (Tighten  torque:

1.4kg.m)



Check



Front cover

(1)  Check if oil hole is jammed. If necessary,

clear it up.

(2)  Check  if  there  is  abrasion,  damnification

or sinter on left balance axle front bearing.

If necessary, replace front cover.

(3)  Check  if  there  is  crack  or  other

damnification.  If  any,  replace  front  cover

component.

Oil seal

Drain  plug

cushion

Oil pan side



Bracket side



8mm-length bolt

Crankshaft pulley side

Oil  pan  bottom

view





Maintenance Manual for Chery·Oriental Son

Engine Section





(1)  Check  if  there  is  abrasion  or

damnification  on  oil  seal  lip.  If

necessary, replace oil seal.

(2)  Check  if  there  is  deterioration

on  oil  seal  lip.  If  necessary,

replace oil seal.























































































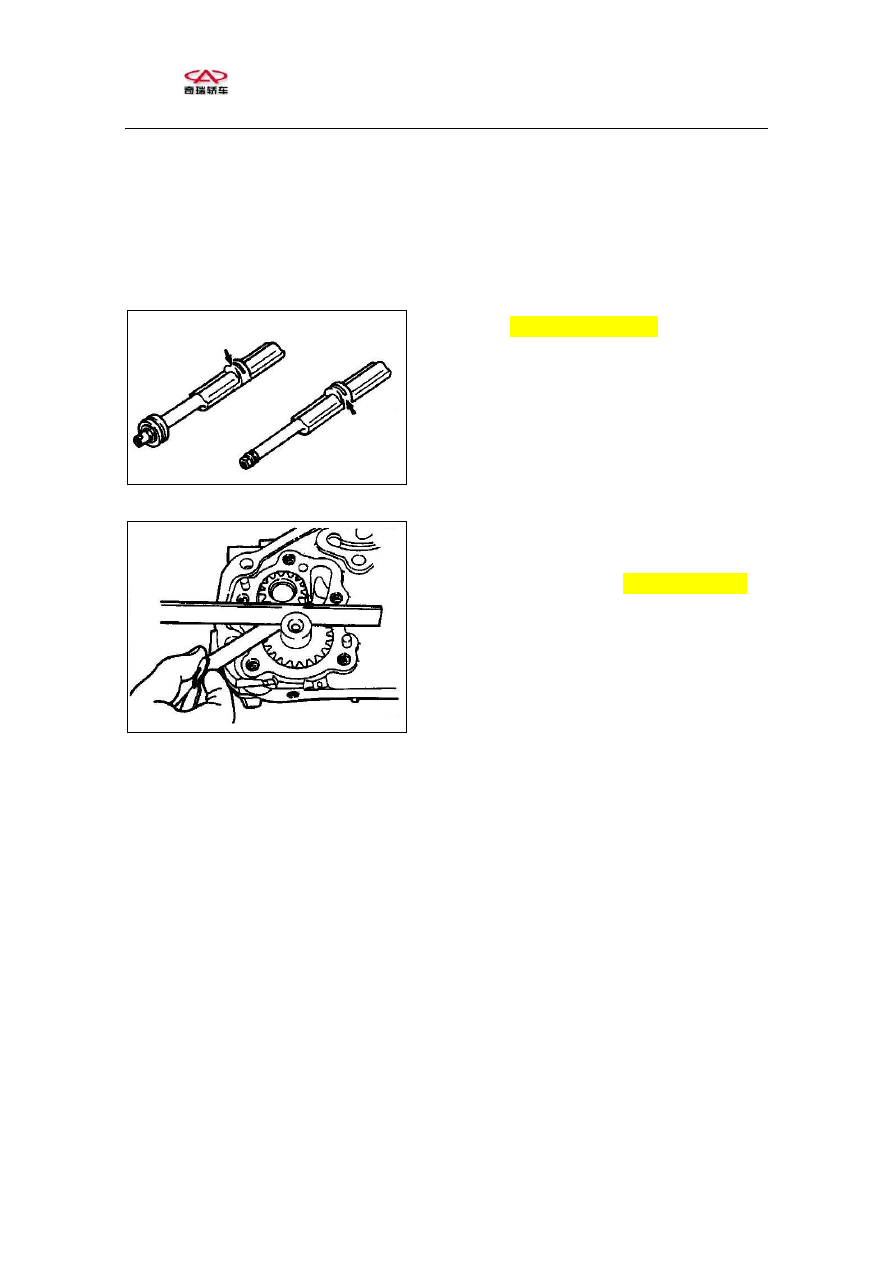

Balance axle

(1)  Check if oil hole is jammed.

(2)  Check  if  there  is  sinter,  damnification  or

interposition  of  bearing.

  If  any  badness,

replace  balance  axle,  bearing  or  front

cover component.









Oil pump

(1)  Install  oil  pump  gear  on  front  cover  and

then  screw  on  the  gear.  Check  if  it  can

rotate smoothly and is tightened.

(2)  Ensure there is no

ridge shape abrasion

 on

the  contact  surface  of  front  cover  and  oil

pump cover gear surface.

(3)  Check side clearance.

Standard value：

Drive gear        0.08-0.14mm

Driven gear        0.06-0.12mm



























Maintenance Manual for Chery·Oriental Son

Engine Section









Service Manual for Chery·Tiggo(T11)  Engine Section

Chapter 6 Cooling System

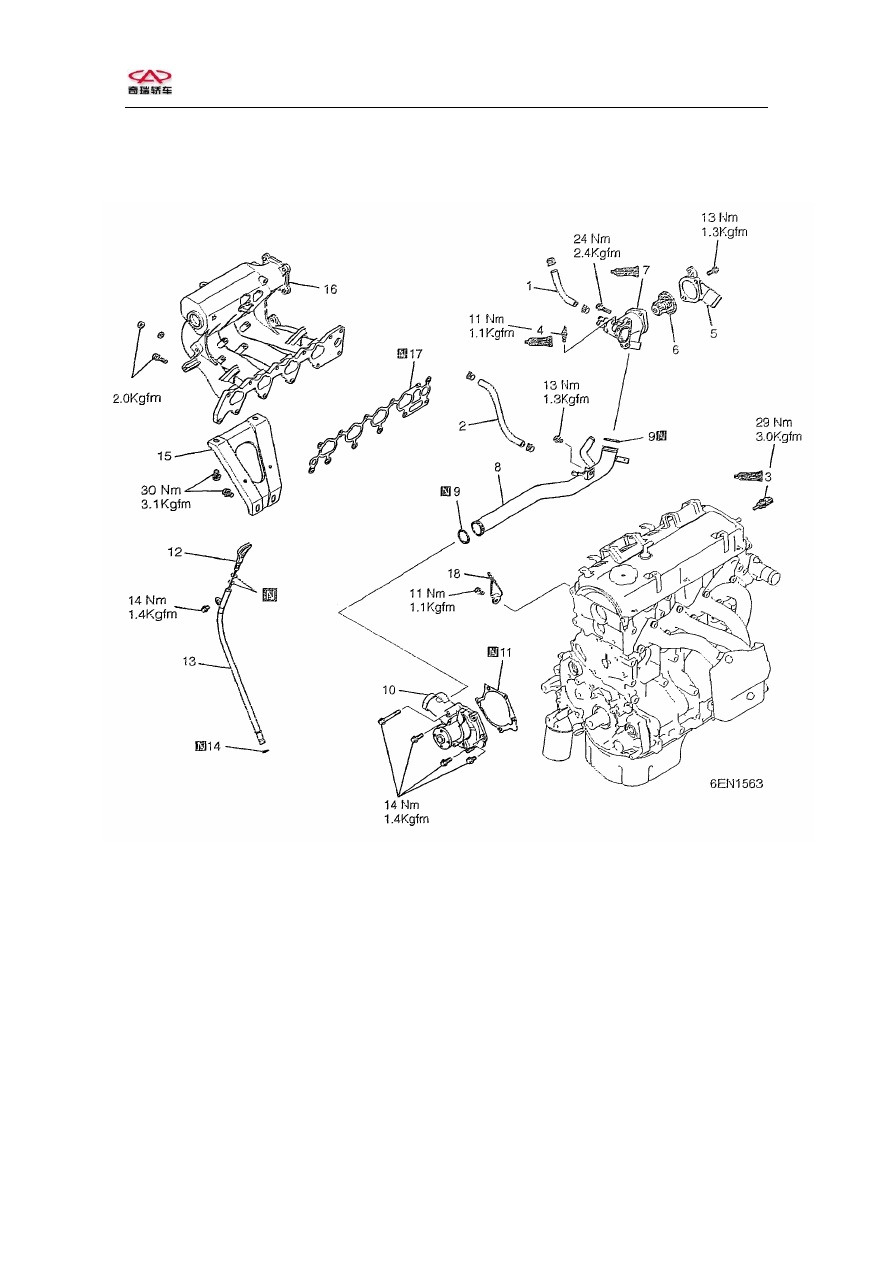

Intake Manifold, Water Pump





























Remove Steps：

1.  Water soft tube
2.  Water soft tube
3.  Engine coolant temperature sensor
4.  Engine coolant induction plug
5.  Inflow tube joint
6.  Thermostat











































































7.  Thermostat shell
8.  Inflow Tube

9.    O-shape seal ring



10. Water pump

11. Water pump seal ring

12. Oil gauge

13. Oil gauge duct

14. O-shape seal ring

15. Manifold bracket

16. Intake manifold

17. Manifold gasket

18. Engine flying ring





20N.m
