Chery Tiggo T11 LHD. Manual - part 79



When the bolt is excessively tightened,
it   should   be   fully   loosened   and   then
begin to be tightened again from step
(1).

3

、Check



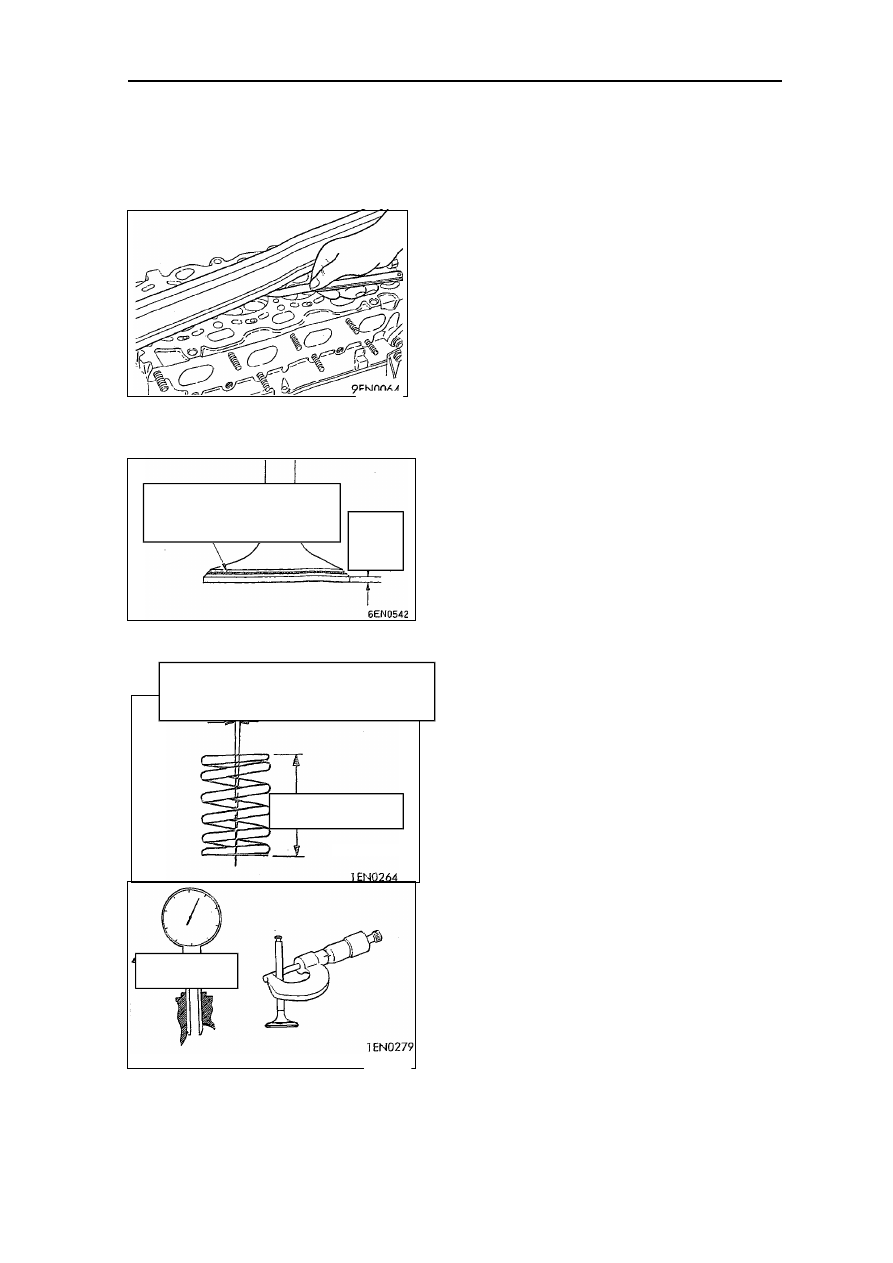

Cylinder cover

(1)

Check the flatness of the bottom of cylinder

cover with straightedge and plug gauge.
Standard value: 0.03mm
Limit value: 0.2mm

(2)

When the distortion exceeds the limit value,

modification by abrasion is needed.
Abrasion limit value: * 0.2mm
*Together   with   the   abrasion   of   cylinder
block.
Height of cylinder cover(standard value of
new part): 119.9

～120.1mm



valve

(1)

Check whether the working surfaces of valve

are   contacted   properly.   If   the   contact   is
improper,   abrade   again   with   valve   polishing
machine.   The   contacting   side   of   valve   seat
should   be   conformed   to   the   center   of   valve
working surface.

(2)

If the edge thickness exceeds the usage limit

value, the valve should be replaced.
Edge thickness standard value:
intake…………1.0mm
exhaust…………1.2mm
Usage   limit   value:   intake…………
0.5mm
                exhaust…………0.7mm

(3)

Measure   the   total   height   of   valves.   If   it   is

smaller than the limit value, the valve should be
replaced.
Standard value:
intake: …………112.30mm
exhaust…………114.11mm
Limit value:intake…………111.80mm

        exhaust…………113.61mm



Valve spring

(1) Check the free  height of the valve  spring. If  it is
smaller than the limit value, it should be replaced.

Standard value: 51.0mm
Limit value: 50.0mm

(2) Check the verticality of spring central line and the
bottom   surface.   If   the   gradient   exceeds   the   limit
value, it should be replaced.

outer  diameter

of valve rod

inner  diameter

of valve duct

contact   position   (in   the
center of the splay)

edg
e
thick

included angle between spring central
line and bottom surface vertical line

spring



free

height

valve duct

Standard value: ≤2°
Limit value: 4°



Valve duct

(1) Check   the   clearance   between   the

valve duct and the valve rod. When
the   clearance   exceeds   the   limit
value, the valve duct or the valve or
both of them should be replaced.
Standard   value:   intake…………
0.02

－0.05mm

exhaust…………0.03

－

0.07mm

Limit



value:

intake……………0.10mm

                                          exhaust……………
0.15mm



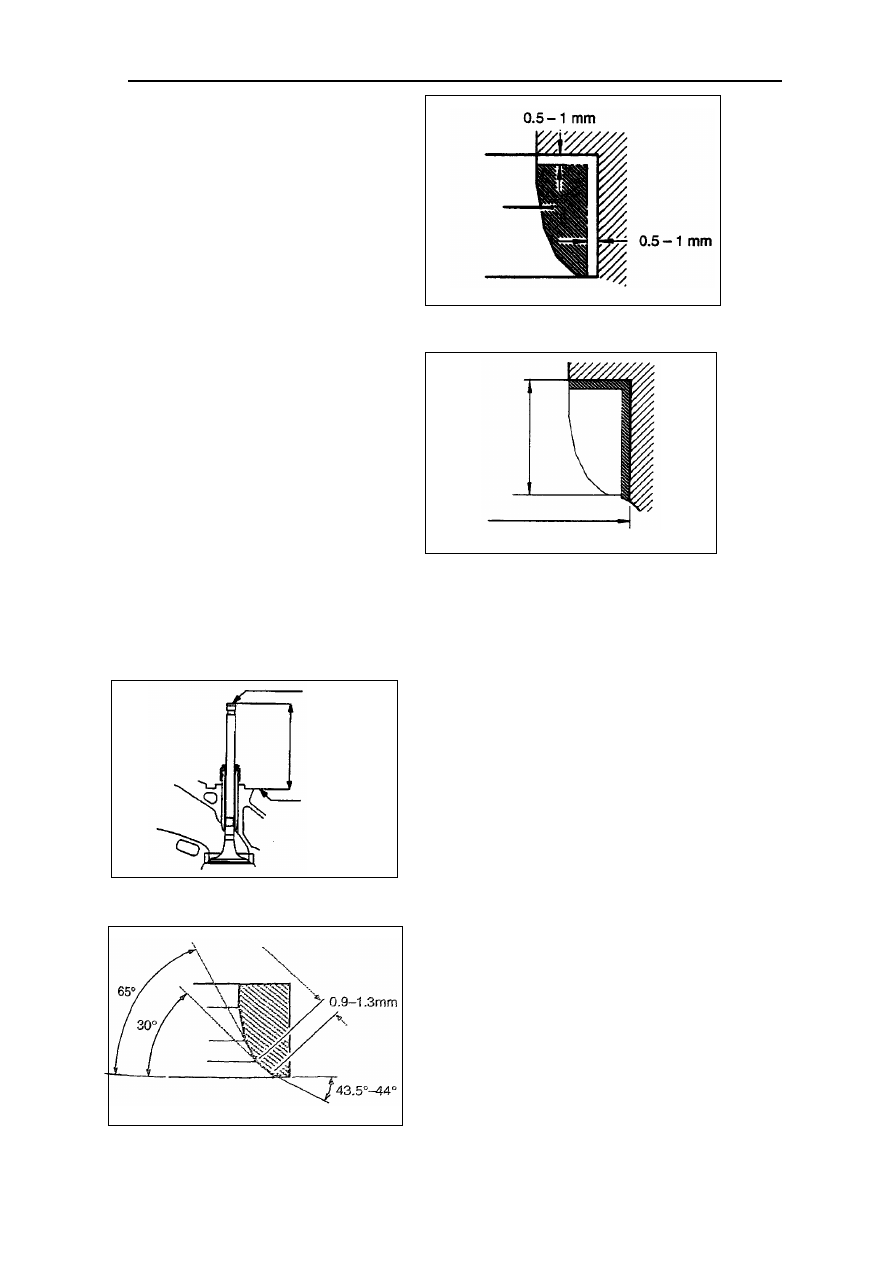

valve seat

(1)Assemble the valve and measure the flange height of

valve   rod   between   the   end   of   valve   rod   and   seat
surface   of   valve   spring.   If   the   measurement   value
exceeds   the   assigned   limit   value,   the   valve   seat
should be replaced.

Standard value: intake…………49.30mm
               exhaust…………49.30mm
Limit value: intake…………49.80mm
             exhaust …………49.80mm



Points for maintaining the valve seat

(1) Before maintaining the valve seat, check the clearance

between   the   valve   duct   and   the   valve   rod.   Maintain
after replacement of valve duct if necessary.

(2) Repair the width and angle of the valve seat until their

adjustment   to   the   assigned   value   with   abrasion
machine.

(3) After repairing the valve seat, rub the valve and the

valve seat in pairs with rubbing cream. Then check the
flange height of valve rod. (Refer to the checking item
of valve seat).



Points for changing valve seat

(1)Cut   a   part   of   the   to-be-replaced   valve   seat   from   the

end

of

valve rod

flange  height

of valve rod

seat  surface

of

valve

spring

cut off

height  of  valve
seat washer

enlarge

the

inner

diameter

inner   side   to   make   it   thinner   and   then
remove it.

(2)Repair   and   adjust   the   seat   hole   in   cylinder

cover according to the outer diameter of the
enlarged valve seat.

Diameter of valve seat washer

intake

valve seat

enlargement size 0.30

34.435-34.455

enlargement size 0.60

34.735-34.755

exhaust

valve seat

enlargement size 0.30

31.935-31.955

enlargement size 0.60

32.235-32.255

(3)Before   assemble   the   valve   seat

washer,   heat   the   cylinder   cover   to
the   temperature   of   about  250

℃,  or

cool   the   valve   seat   washer   in   the
liquid   nitrogen   in   order   to   engage
inside the cylinder cover.

(4)Repair   and   adjust   the   valve   seat   to

the assigned width and angle with a
valve   seat   milling   cutter.   (Refer   to
Points   for   maintaining   the   valve
seat).

flange value

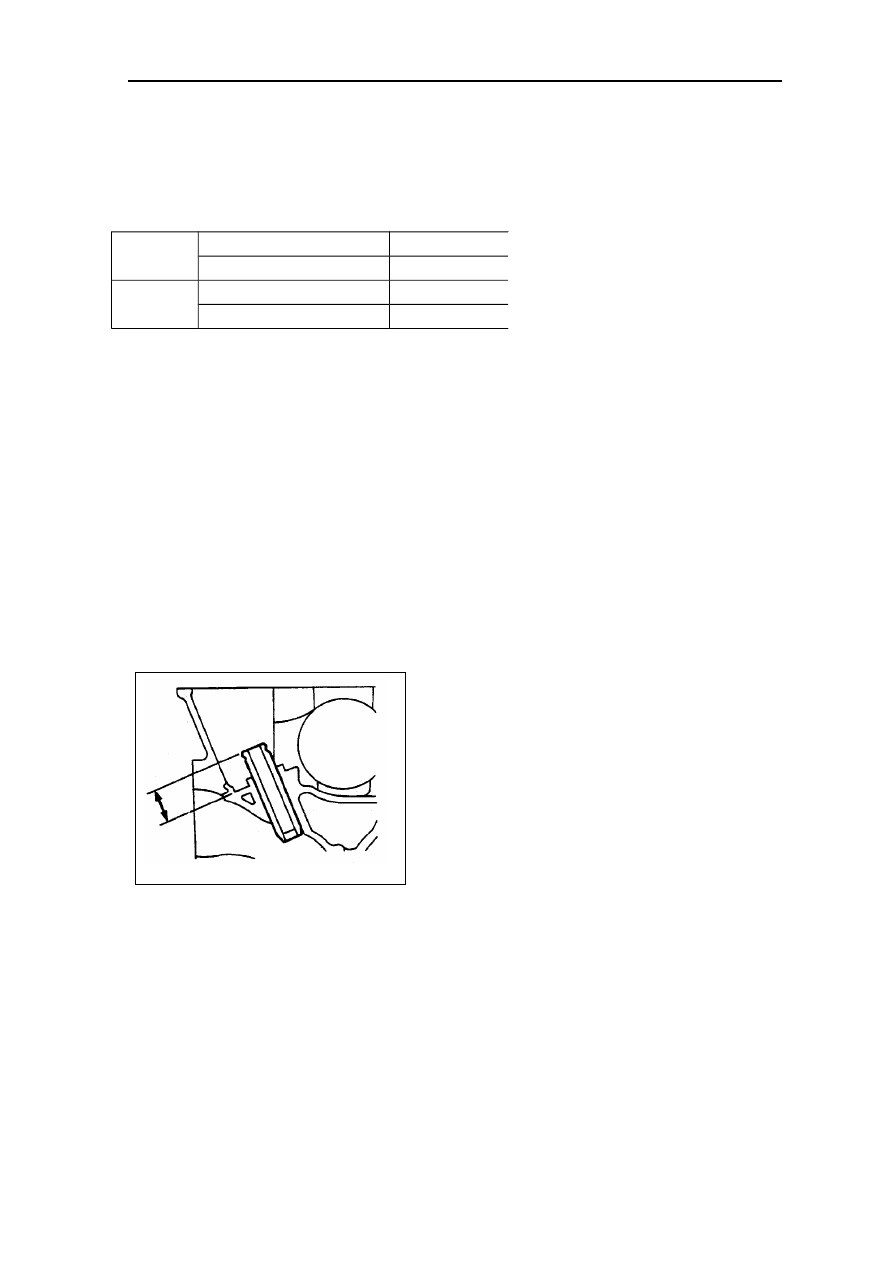

Points for changing of valve duct
(1) Press   out   the   valve   duct   to   the

direction   of   cylinder   with  press
machine.

(2) Modify the valve duct hole of cylinder

cover until the hole diameter gets to
the size of enlarged valve duct to be
installed.

。Caution:

Do not use a new valve duct with the
same size as the disassembled valve
duct.
Duct   hole   diameter   of   valve   in   the
cylinder cover.

enlarge   size  0.05

：         11.05-

11.068

enlarge   size  0.25

：         11.25-

11.268

enlarge   size  0.50

：         11.50-

11.518

(3)As shown in the illustration, press the

valve   duct   to   the   assigned   flange
value.
Standard value: 14mm
Caution:
。Press the valve duct from the top
surface of cylinder head.
。 the length of intake valve duct

and   exhaust   valve   duct   are
different.

(Intake   valve

：

45.5,exhaust valve

：50.5）

(4)After installation of valve  duct,  insert

the  new  valve  and  check  if  it  could
move smoothly.
