（ 3 ） Disassemble   the   special   tool

(MD998442)  and check whether the
plunger could be pressed. If it is not
easy   to   press   the   plunger,   the
hydraulic erect post is normal. If it is
easy to press the plunger to the end,
the   hydraulic   erect   post   should   be
exhausted   again   and   then   be
checked again. If the plunger is still
loose, the hydraulic erect post should
be replaced.

Caution:
·After   the   exhaust   of   air,   the

hydraulic   erect   post   should   be
kept erect to avoid outflow of the
internal diesel oil.

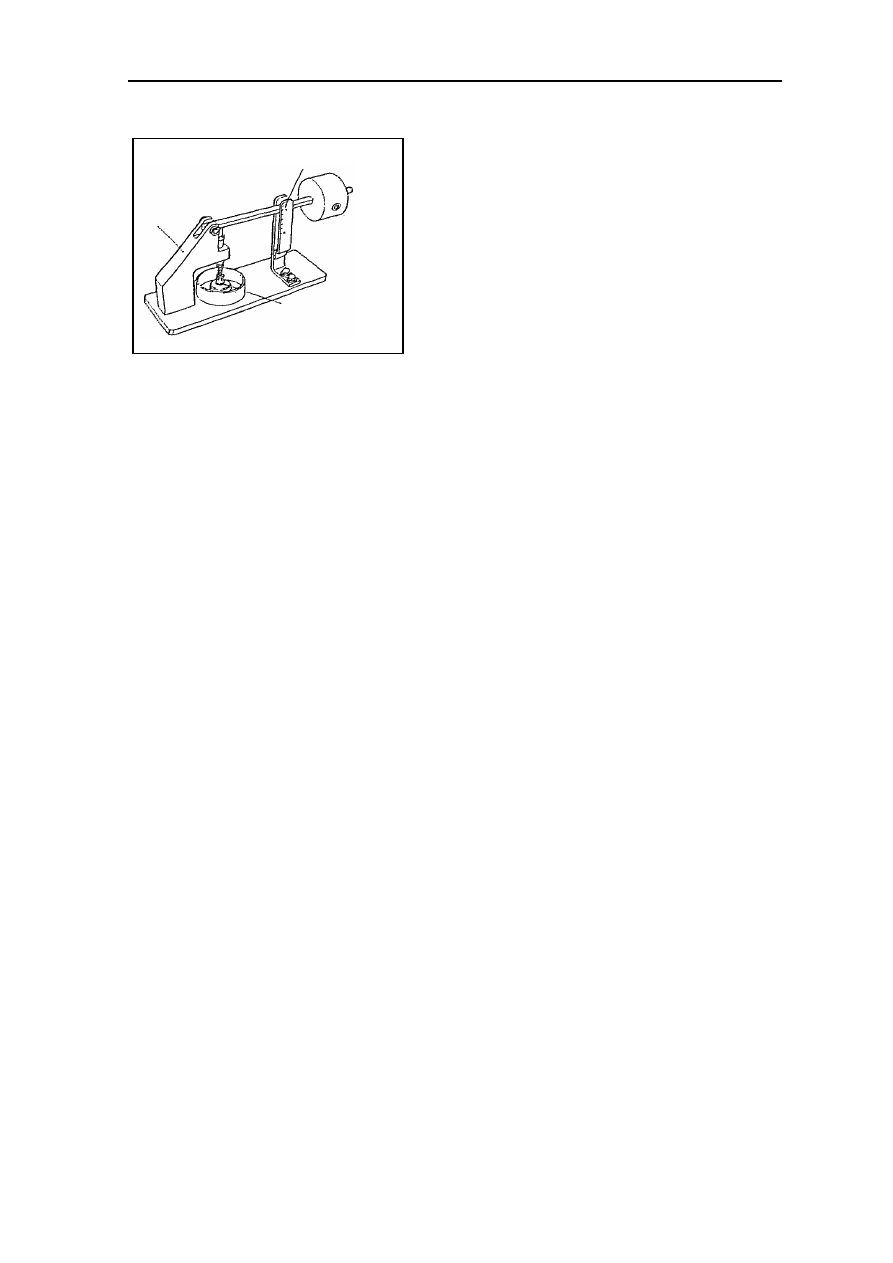

（ 4 ） After the exhaust, the hydraulic erect

post should be installed in special tool
(return leakage tester).

（5）When the plunger sinks a little(0.2～

0.5mm), measure the time it needs to
sink   a   second   1mm.   If   the
measurement value is not conformed to
the   standard   value,   replace   the
hydraulic erect post.
 Standard value: 4

～20seconds/1mm

(applying diesel oil of 15

～20 )

℃

hydraulic

erect post

MD99844
0

graduation=

1mm

III.



Disassembling



and

assembling   of   cylinder   cover,
valve

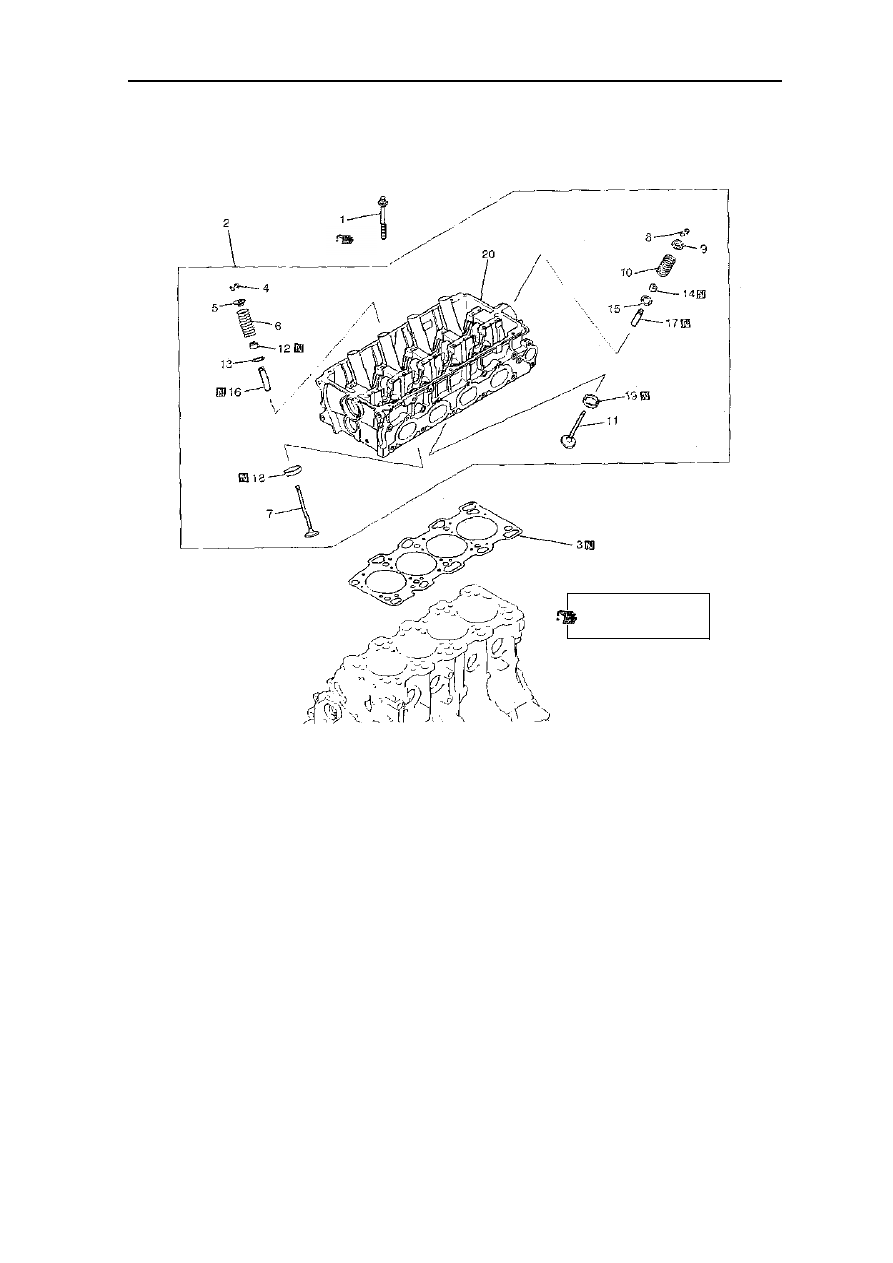

Disassembling steps

1.

bolt for cylinder cover

2.

components for cylinder cover

3.

cylinder gasket

4.

lock for valve spring retainer

5.

upper valve spring retainer

6.

compression spring for valve

7.

intake valve

8.

lock for valve spring retainer

9.

upper valve spring retainer

10   compression spring for valve

11. exhaust valve

12 valve oil seal
13 valve spring retainer
14 valve oil seal
15 valve spring retainer
16 duct for intake valve
17 duct for exhaust valve
18 seat for intake valve
19 seat for exhaust valve

20 cylinder cover



Disassemblin
g illustration

All  the  internal

parts  should  be

applied

with

machine  oil  while

assembling.

78N.m→completel

y

loosen

→20N.m→90

0

+90

0

Disassembling Notice

1

、

Cautions after disassembling

The parts disassembled must be placed according
to   the   cylinder   numbers   and   intake/exhaust   area
respectively.



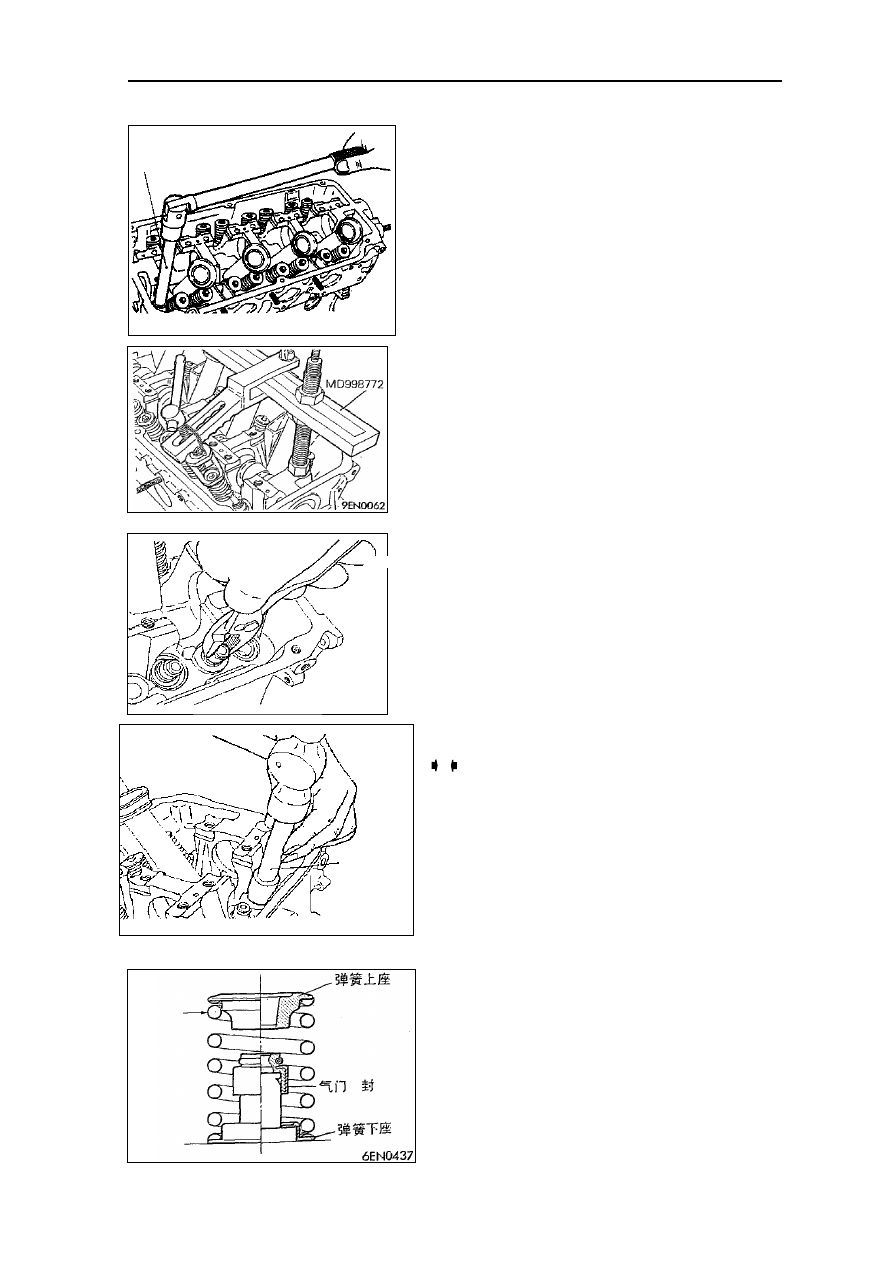

Disassembling   of   the   bolt   of
cylinder cover

(1) Loosen   the   bolts   on   every   cylinder

cover   with   special   tool.   It   should   be
loosened evenly and gradually.



Disassembling   of   lock   for   valve
spring retainer

(1) The disassembled parts such as valve

and   spring   should   be   marked   with
cylinder   No.   and   installation   position,
and should be kept well for use in the
assembling.



Disassembling of valve oil seal

(1)Valve   oil   seal   should   not   be   used
repeatedly.

2

、Installation Notice



Installation of valve oil seal

(1) Install   the   lower   retainer   of   valve

spring.

(2) Install   the   valve   oil   seal   in   the   valve

duct   with   special   tool.   Improper
installation may cause leakage.
Caution:



Valve oil seal should not be used
repeatedly.



Installation of valve spring

(1)When   installing   the   valve   spring,   the   end

with identifying color should be faced to the
upper retainer for valve spring.

MB991654

MD998774

油
va
lv
e
oil
se
al

识别颜色
identify
colour





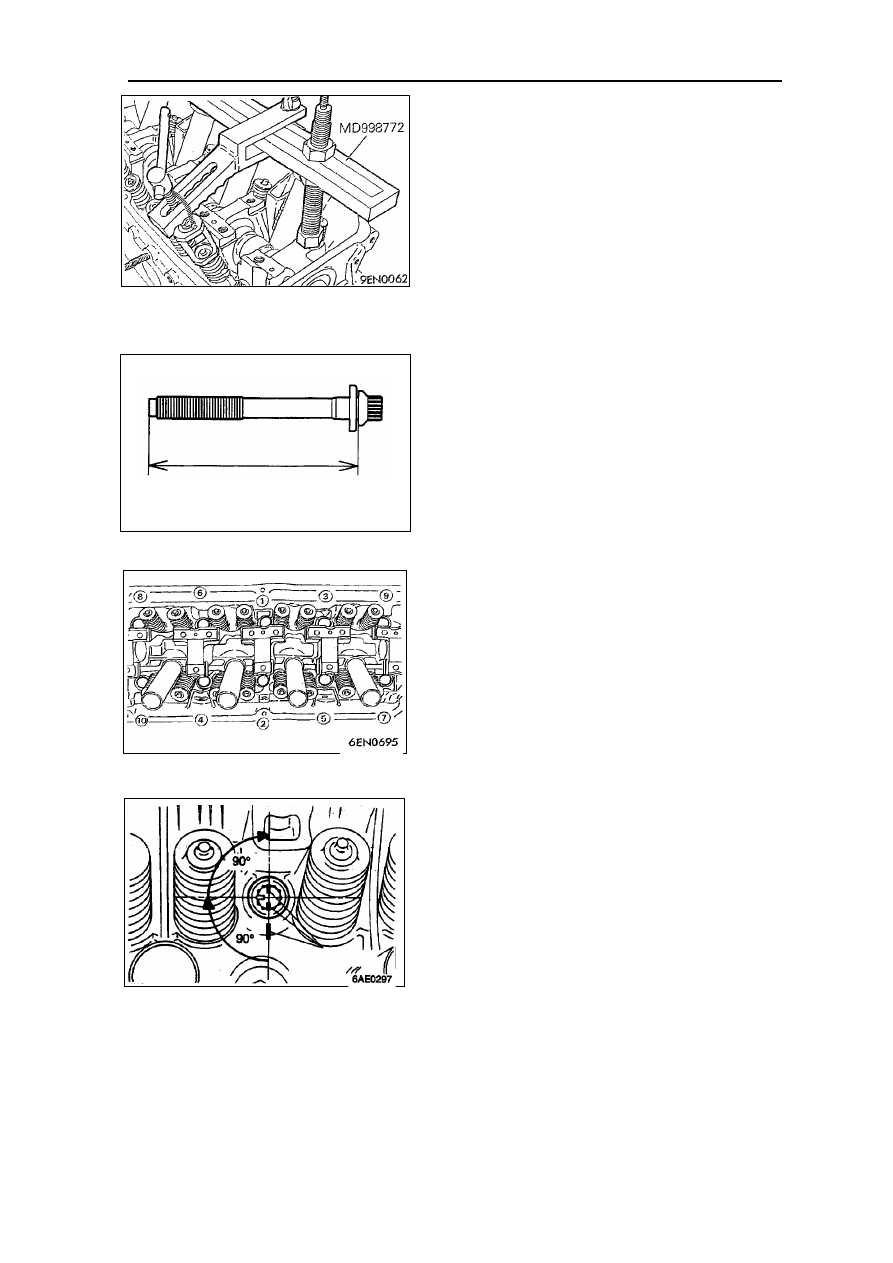

Installation of lock for valve spring retainer

(1)If   the   valve   spring   is   excessively   compressed,   the
bottom of upper valve spring retainer will contact with it
and will damage the valve oil seal.



（2）Install the spring lock with special tool.



Installation of bolt for cylinder cover

(1)

When assembling the bolt for the cylinder cover,

make sure that the length of bolt is suitable to the limited
value. If it is larger that the limited value, the bolt should
be replaced.
Limit value (A): maximum99.4mm
(2)

Apply some machine oil to the rippling part of bolt

and washer.

(3)

According to  the fastening sequence, tighten  the

bolts   to   the   assigned   torque   with   special
tool

（MB991654）.

Fasten torque: 78N.m
(4)

Completely loosen all the bolts.

(5)

According to the fastening sequence again,

tighten the bolt with a torque of 20N.m

(6)

Make   a   lined   painting   mark   in   the   bolt   end   of

cylinder cover and the cylinder cover.
(7)

Tighten   the   bolt   of   cylinder   cover   for

90°according to the fastening sequence.
(8)

Further tighten the bolt for 90°and make sure

that the painting mark in the bolt end of cylinder cover
and that in the cylinder cover aligned.
Caution:


If  the   tightening  angle   of  bolt  is   smaller  than

90°, the correct tightening torque is not expected.
So   while   tightening,   the   correct   tightening   angle
must be paid much attention to.

length of bolt

油 漆 标 记
painting
mark
