1

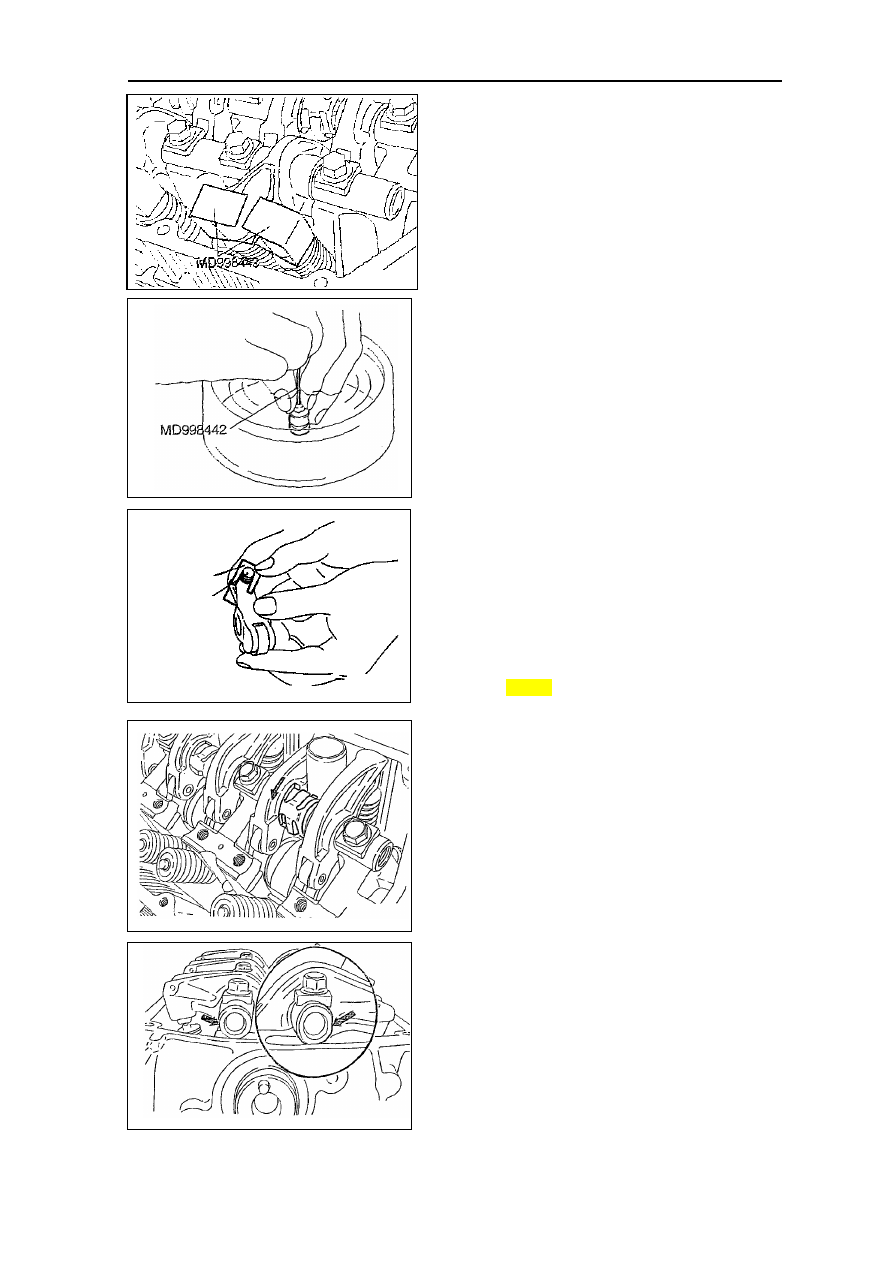

．Disassembling Notice



Disassembling of rocker arm and rocker
shaft

(1) Before   disassembling   the   rocker   arm   and

rocker arm shaft assembly, install the special
tools   as   shown   in   the   illustration   to   prevent
dropping of hydraulic erect post.

2

．Installation Notice



installation of hydraulic erect post

(1) Soak the hydraulic erect post in clean diesel

oil.

(2) With   the   special   tool     “exhaust   steel   wire”,

while slightly pressing the steel ball of check
valve, move the plunger up and down for four
to five times to exhaust the air.

Caution:  As   the   rigid   ball   spring   is   especially
soft, do not push the steel ball too violently with
exhaust   steel  wire   in   case   any   damage   to   the
hydraulic erect post.

It   is   easy   to   exhaust   air   from   the   hydraulic
erect   post   installed   by   rocker   arm   with   a
keeper(special tool).

(3) Insert the hydraulic erect post into the rocker

arm, being careful to avoid diesel oil overflow.
Then   apply   special   tool   to   prevent   the
dropping   of   hydraulic   erect   post   during   the
installation.





Installation of rocker shaft spring, rocker
arm and rocker shaft

(1) Fasten   the   intake   rocker   shaft   with   a   bolt

temporarily   until   no   rocker   arm   push   and
press the valve.

(2) Assemble the rocker shaft spring from the

upper   until   it   is   vertical   with   the   duct   of
spark plug.

Caution:  The   rocker   shaft   spring   should   be

installed first and then tighten the bolt of
exhaust rocker arm.

(3) Disassemble   the   special   tool   for  keep   the

MD99844
3

hydraulic

erect post

hydraulic erect post.

(4) Make   sure   that   the   position   of

cutting opening in the rocker shaft
is in that shown in the illustration.

Caution:  The oil hole in the rocker
shaft   should   be   aligned   with   the
cylinder   block   to   ensure   a   correct
installation position.



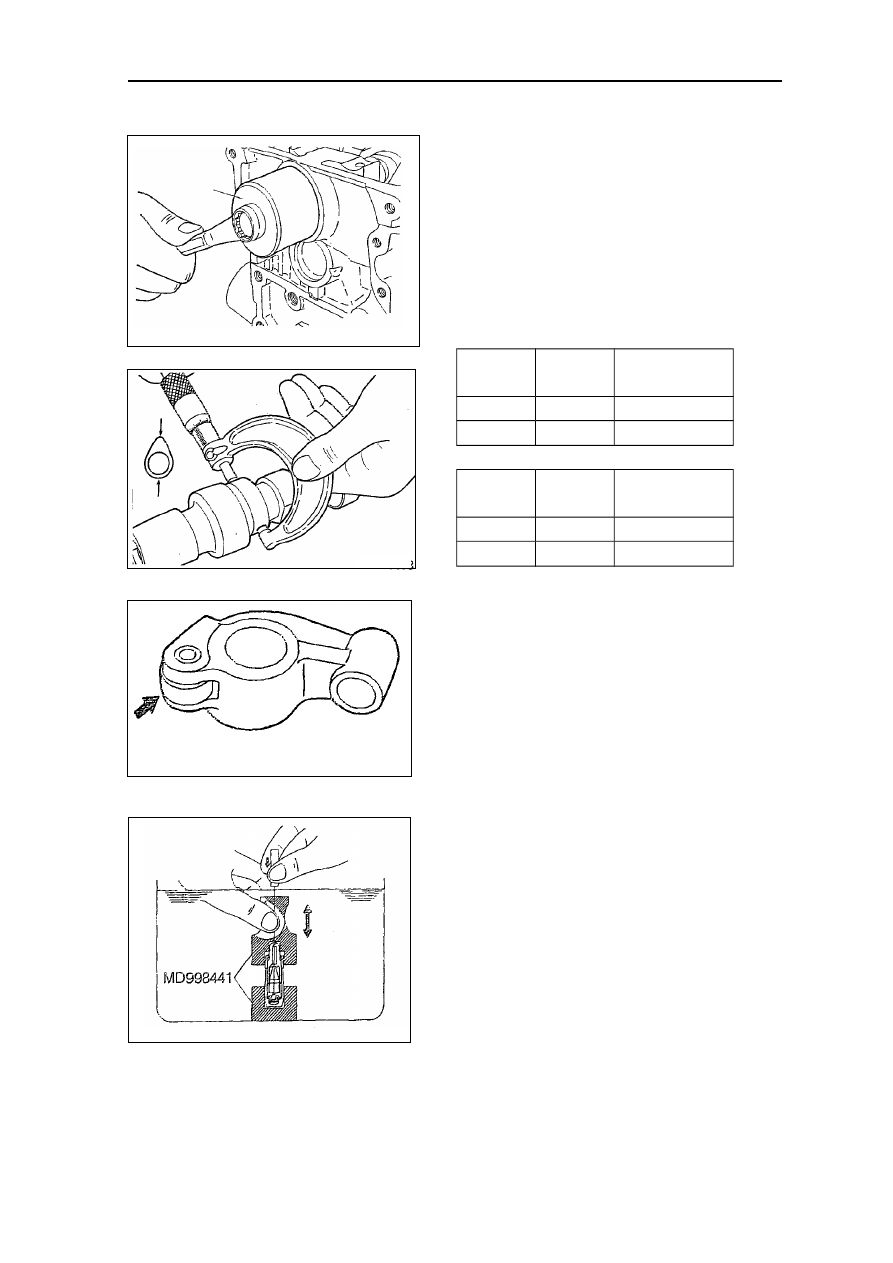

Installation of camshaft oil seal



 Install the oil seal of camshaft with special tool

3

．Check



camshaft

(1)Measure the height of cam

The standard value and usage limit value
are as follows.
4G64

：

standard

value

usage limit

value

intake

37.39

36.89

exhaust

37.14

36.64

 4G63

：

standard

value

usage limit

value

intake

37.50

37

exhaust

37.14

36.49



Rocker arm

(1) Check the surface of the roller. If there is

any trace, there must be some damage
or check and the rocker arm should be
replaced.

(2) Check whether the roller could revolve

smoothly   and   evasively.   If   it   could   not
revolve smoothly and evasively or is a
bit   loose,   the   rocker   arm   should   be
replaced.

(3) Check the internal diameter. If there is

some   damage   or   lock   is   checked,   the
rocker arm should be replaced.



Test   on   the   return   leakage   of
hydraulic erect post

Caution:

·The hydraulic erect post is a precision
spare part. There should not be any dust
or foreign matter on its surface
·It   is   not   allowed   to   disassemble   the
hydraulic erect post.
·It is required to use clean diesel oil to
clean the hydraulic erect post.

(1) Soak the hydraulic erect post in clean

MD99871
3

roller

end

MD99844
2

diese

l oil

diesel oil.

With   the   special   tool
(MD998442), while  pressing
the   steel   ball   in   the   inner
side,   exhaust   the   air   by
moving   the  plunger  up   and
down for four to five times. It
is   easy   to   exhaust   air   from
the   hydraulic   erect   post
installed by rocker arm.
