Chery Tiggo T11 LHD. Manual - part 74



Service Manual for Chery·Tiggo(T11) Engine Section







23



12.

Lubrication

System

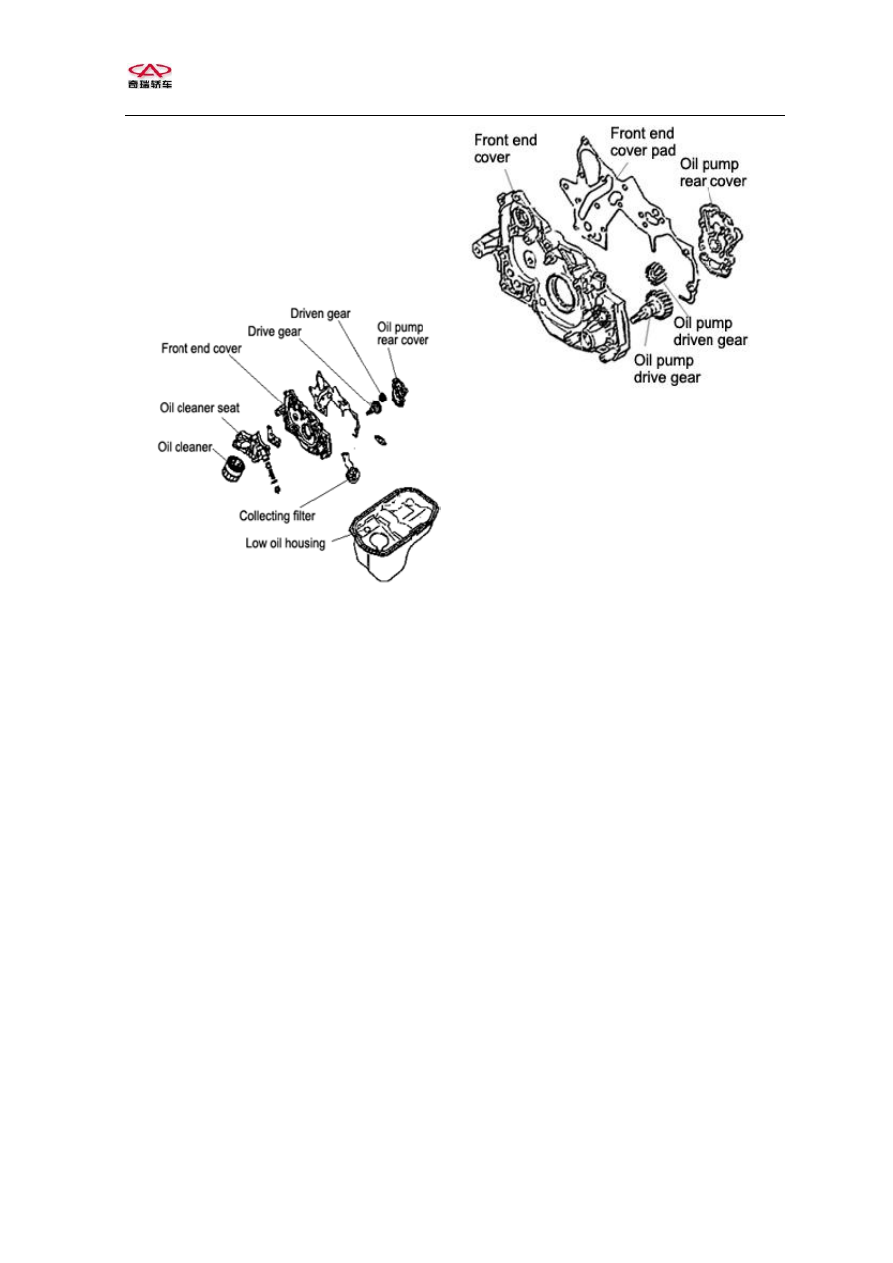

Structure

Features





Driven gear

Drive gear

Oil pump rear cover

Front end cover

Oil cleaner seat

Oil cleaner

Collecting filter

Low oil housing







Front end cover

Front end cover pad

Oil pump rear cover

Oil pump driven gear

Oil pump drive gear



Service Manual for Chery·Tiggo(T11) Engine Section







24

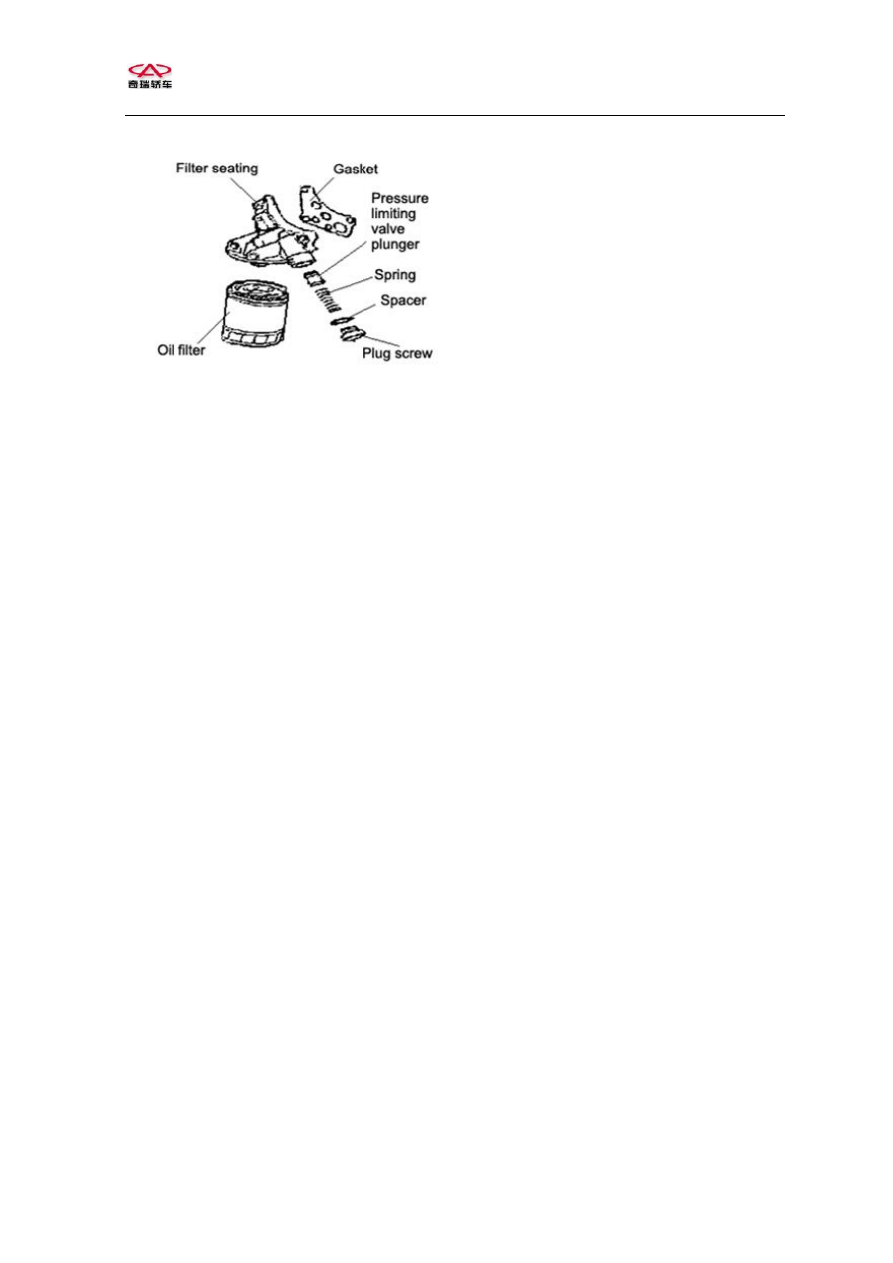

Filter seating

Gasket

Pressure limiting valve plunger

Spring

Spacer

Oil filter

   Plug screw

External gear oil pump is applied

and its oil supply performance is

better than current rotor pump. The

efficiency of external gear pump is

high, that is, the efficiency of

oil supply is proportional to the

speed,

which

may

satisfy

large-load oil supply requirement.

However,  if  rotor  pump  speed

increase, the oil pump efficiency

will increase at low speed, but it

will drop gradually when the speed

reach  mid-speed  as  shown,  which

will cause lack of large-load oil

supply.  Therefore,  large  load

should be considered when designing rotor

pump, but it will consume power during low

loading.















Oil  filter  seating  and  pressure

limiting  valve

–  Pressure  limiting

valve is of plunger spring structur













Service   Manual  for  Chery·Tiggo(T11)  Engine

Section

Chapter 3 Valve gear
I. Timing belt


Disassembling steps

1. front upper cap of timing belt
2. front lower cap of timing belt
3. power steering bracket
4. crankshaft position sensor
5. timing belt
6. tensioning gear
7. tensioner arm
8. automatic tensioner
9. idler
10. oil pump pulley
11. crankshaft screw bolt

12.crankshaft
timing pulley
13.flange
14.tensioner B
15.timing belt B
16. pulley of upper balance shaft
17.bushing
18.crankshaft
timing pulley B
19.right bracket component of engine
20.screw bolt of camshaft pulley
21.camshaft timing pulley

23

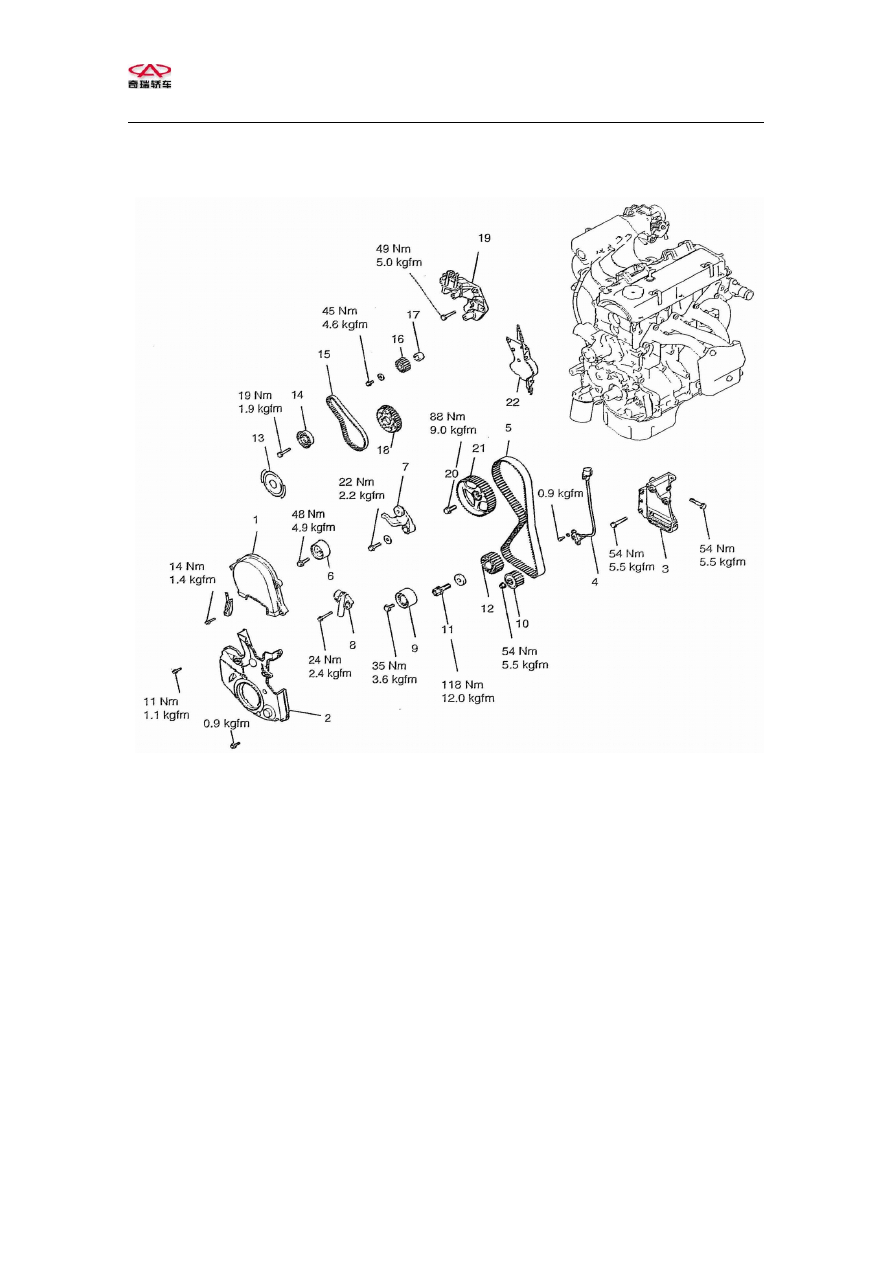

Disassemblin
g illustration

8.8N.m

8.8N.m

1 Disassembling Notice



Disassembling of timing belt

Remember the rotation direction of belt in order to
avoid any error when reassembling.

Caution:

1) If there is water or grease on the belt, the

lifecycle   of   belt   will   be   decreased   rapidly.
So,   after   disassembling,   take   care   not   to
have water or grease adhere to and pollute
the belt, the pulley,  and  the  tensioner. Do
not   clean   these   parts.   When   they   are
seriously polluted, please replace them with
new ones.

2)If   water   or   grease   is   found   in   these   parts,

please check whether there is any leakage in the
oil seal of front cover, the oil seal of camshaft and
water pump.



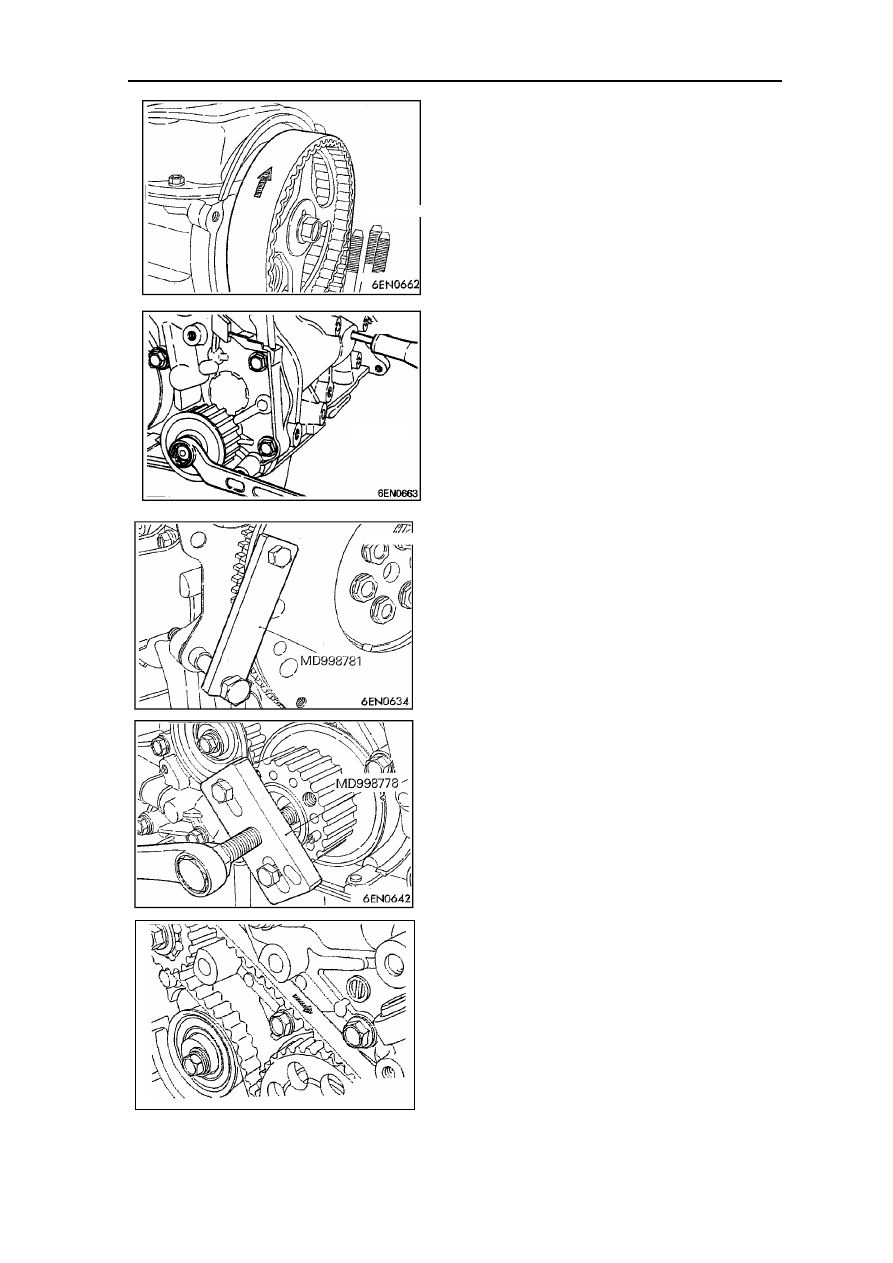

Disassembling of oil pump pulley

(1) Disassemble the plug cock on the cylinder side.

(2)

Insert

an   8mm-diameter   cross-ended

screwdriver to fasten the left side balance shaft.

(3)

Disassemble the screw nut of oil pump pulley.

(4)

Disassemble the oil pump pulley.



Disassembling   of   crankshaft   screw
bolt (Disassembling of flywheel)

(1)

Fix the driving board or flywheel with special

tool.

(2) Disassemble the crankshaft screw bolt. Support

the driving board or flywheel with special tool.



Disassembling of crankshaft pulley

If it is difficult to disassemble due to the  reason of
adhering, please apply special tool.



Disassembling of timing belt B

(1)Remember the rotation direction of   belt to

avoid any error when reassembling.

Notice:

If there is water or grease on the belt, the lifecycle of
belt   will   be   decreased   rapidly.   So,   after
disassembling, take care not to have water or grease
adhere   to   and   pollute   the   belt,   the   pulley,   and   the
tensioner. Do not clean these parts. When they are
seriously   polluted,   please   replace   them   with   new
ones.
