Service Manual for Chery·Tiggo(T11)Engine Section









19



Upper site of springs

Color identification

Valve spring

Valve guide

Valve oil seal

Lower site of springs

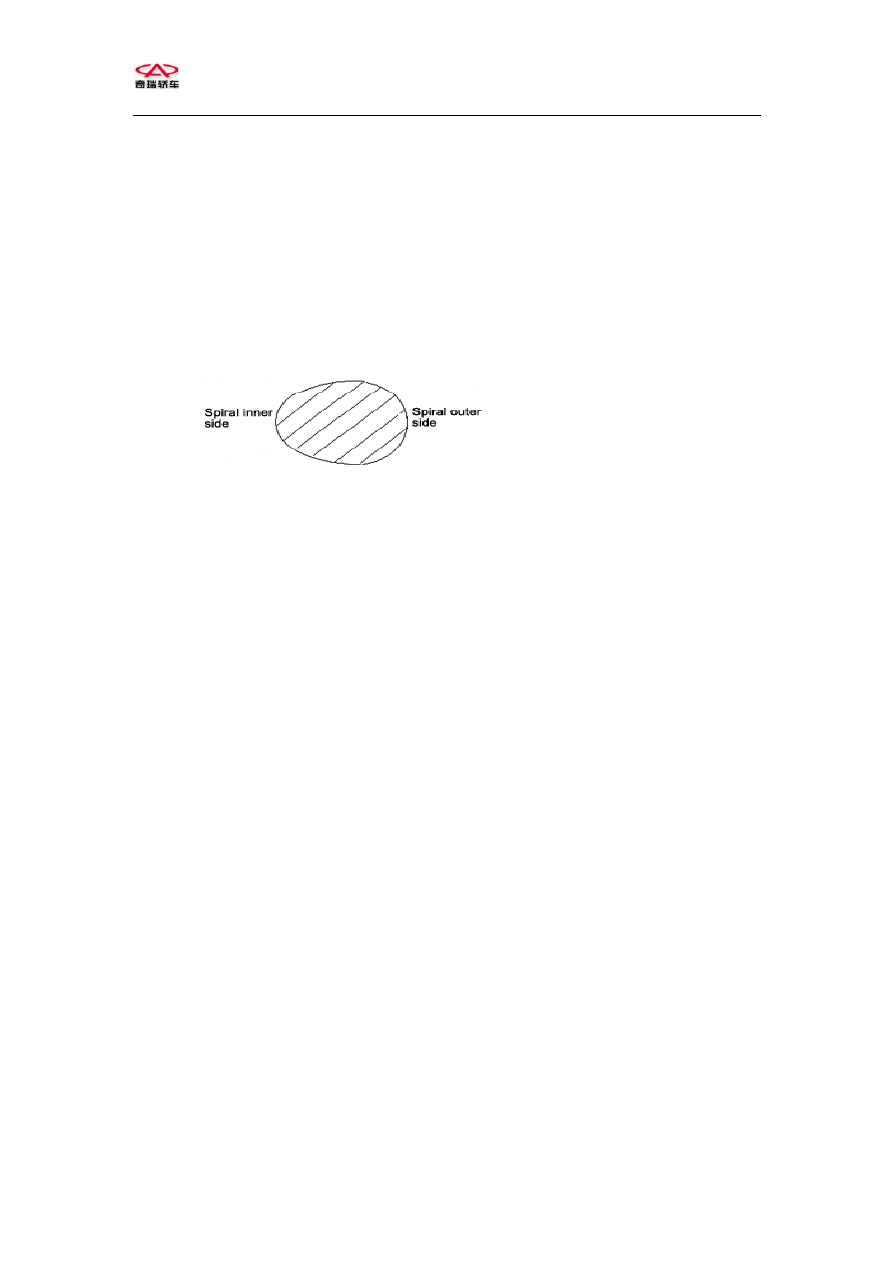

Spiral inner side

Spiral outer side







Idler wheel rocker arm is adopted

in the rocker arm so as to reduce

the abrasion between camshaft cam

and rocker arm









Camshaft is made of spheroidal graphite

iron, of 5-point bearing and no special

bearing.







The

valve

spring

is

non-isometry

structure,

which

may

prevent

sympathetic vibration and

rupture.  Please  notice

that

the

color-marked

should be upwards and the

larger-distant is upwards.

Spring

section

is

elliptoid,  which  surface

is shot blasting processed

to

improve

fatigue

resistance.











Service Manual for Chery·Tiggo(T11)Engine Section









12

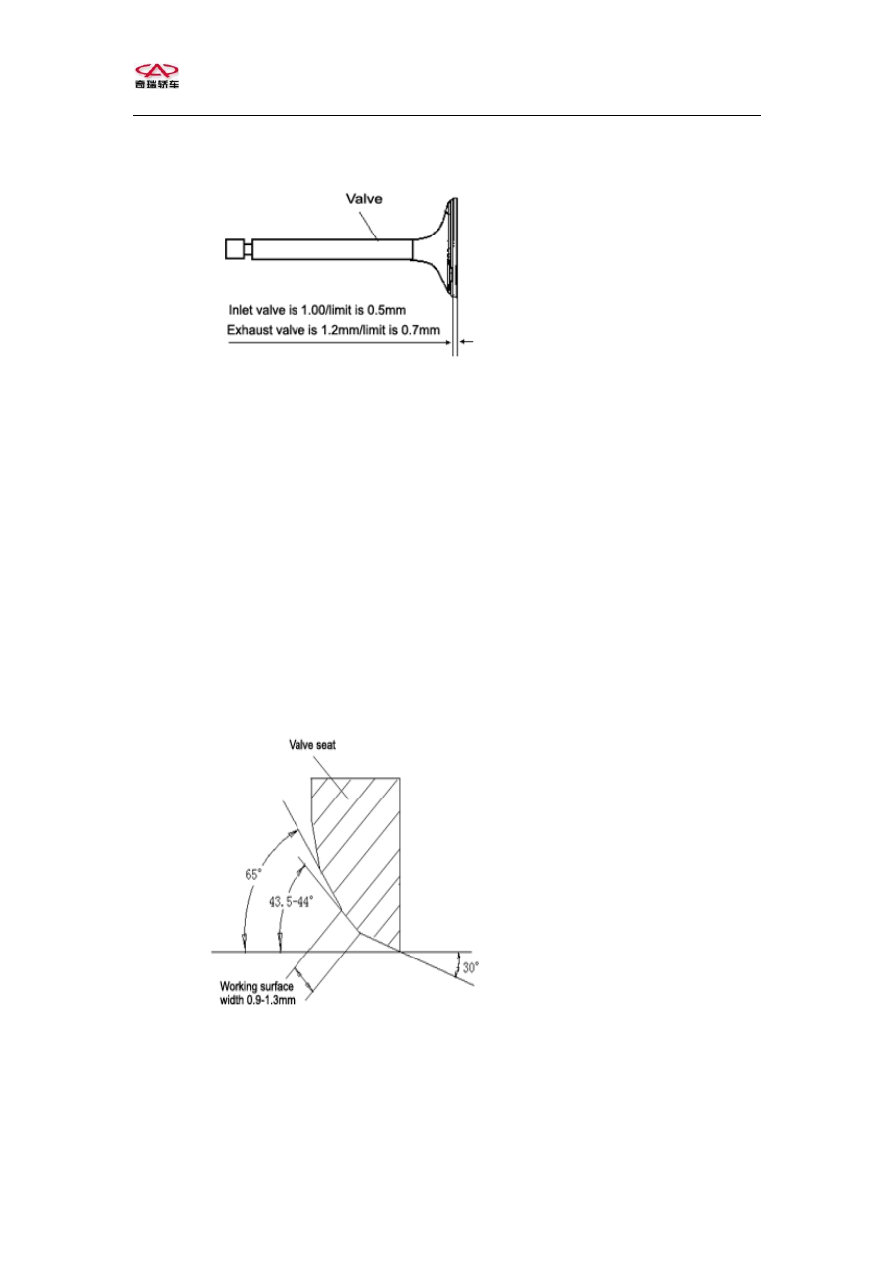

Valve



Inlet valve is 1.00/limit is 0.5mm





Exhaust valve is 1.2mm/limit is 0.7mm







Valve seat



Working

surface

width

0.9-1.3mm







The  valve  is  of  umbrella

structure.

The

intake

valve  is  similar  to  the

exhaust valve, but the size

of the former is a little

bigger than the later. Each

cylinder is of four-valve

structure,

which

may

improve

emission

efficiency,

decrease

weight

and

inertia

resistance and extend the

life  time  of  valve  and

valve seat. Besides it, it

is  of  benefit  for  spark

plug  allocation,  which

improve burning efficiency

and

reduce

injurant

emission

and

fuel

consumption.

Valve  oil  seal  is  of

steel-shelf

and

rubber-ring-spring

tension structure. The



Service Manual for Chery·Tiggo(T11)Engine Section









13

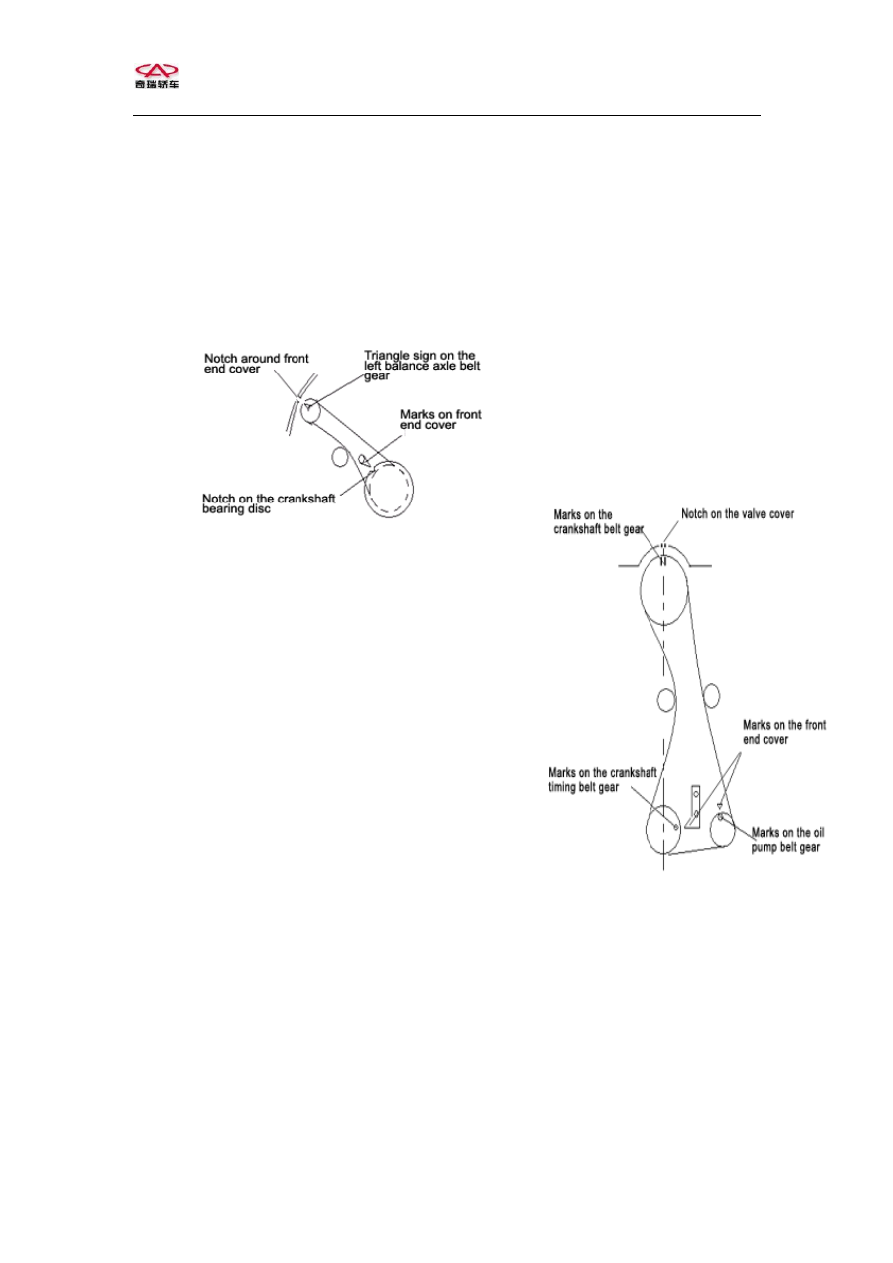

11. Timing Gears Train



Upper  Balance  Axle  Belt

Fitting Mark



Notch around front end cover

Triangle sign on the left balance axle

belt gear

Marks on front end cover

Notch on the crankshaft bearing disc



There is an independent transmission

belt on the upper-left balance axle.

Tension  wheel  B  is  located  on  the

loosened  side,  which  is  to  adjust

belt  tension  manually.  The  teeth

number of drive gear is 38 teeth and

the teeth number of driven gear is 19.







Please note that align the

marks of crankshaft B belt gear

and front end cover and the marks

of upper-left balance axle belt

gear  and  front  end  cover  when

installing  left  balance  axle

belt gear, which is as shown.



Timing  Belt  Fitting

Mark



Marks on the crankshaft belt

gear

Notch on the valve cover

Marks on the front end cover

Marks on the crankshaft timing

belt gear



Marks on the oil pump belt gear



Service Manual for Chery·Tiggo(T11)Engine Section









14

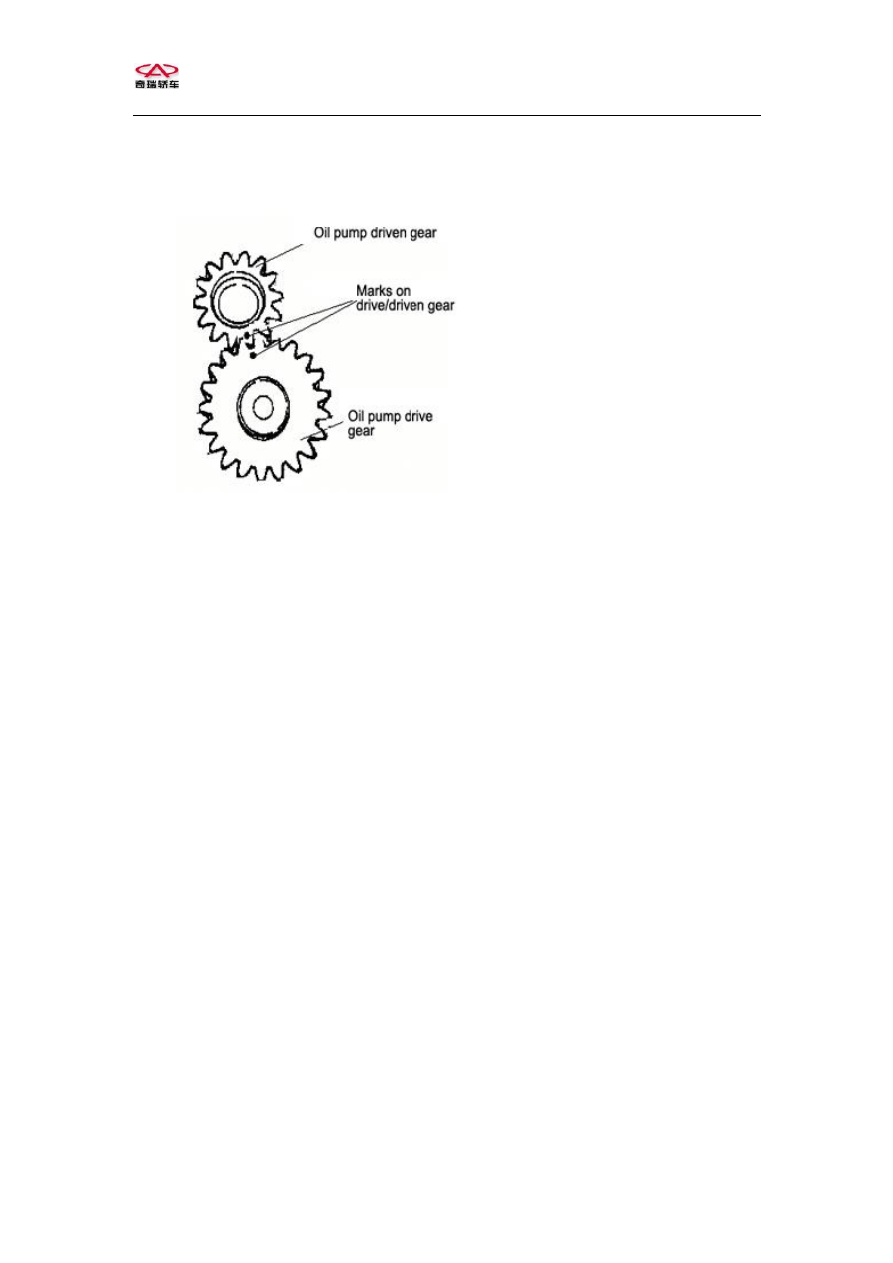

Oil Pump Gears Mark



Oil pump driven gear

Marks on drive/driven gear

Oil pump drive gear











Please note that align the marks of camshaft

belt  gear  and  valve  cover,  the  marks  of

crankshaft timing belt gear and front end cover

and the marks of oil pump belt gear and front

end cover when installing timing belt. (The

60mm-length screw drive must be inserted into

the lower balance test hole, otherwise turn

around oil pump belt gear and then align timing

mark.)











Please  align  the  marks  of

drive/driven gears when installing

oil pump gears as shown.
