Section  ⅠOperating Principle of Key Components

1. Pressure and Intake Temperature Sensor (TEMP)



MT 20 electronic fuel injection system employs
the  velocity-density-air  metrological  method  to
detect the air capacity that flow into the engine,
and  further  accurately  control  the  power  output
of  the  engine.  At  the  same  time,  this  system
applies

the

Intake

Pressure

Cylinder

Detection  technology.  The  intake  pressure
sensor  is  mounted  near  the  air  intake  of  No.  1
cylinder’s  intake  manifold.  There  is  an
instantaneous  pressure  drop  in  the  position  of
sensor on the moment when the air intake opens.
The  value  of  pressure  drop  is  approximate
1Kpa.  The  ECU  can  detect  this  instantaneous
pressure  drop,  receive  this  signal  from  the
sensor,  and  then  determine  the  signal  of
compression upper dead center after the signal is
analyzed and processed by software.

The Intake Pressure Sensor’s internal pressure
membrane  connects  with  the  magnetic  core
placed  in  a  coil.  The  membrane  will  move
together  with  the  iron  core  when  the  intake  air
pressure in the intake pipe changes. In this case,
the  output  voltage  of  the  sensor  will  also
change. The ECU can convert the output voltage
of  sensor  to  the  intake  capacity  of  the  engine.
Based  on  this  signal,  another  signals  will  be
referred  to  control  the  fuel  injection  volume  of
the engine.

The  intake  temperature  sensor  element  is  a
resistor  with  negative  temperature  coefficient
(NTC),  the  resistance  value  of  which  will
decrease  as  the  increase  of  the  intake
temperature.  The  ECU  of  engine  can  monitor
the  change  of  intake  temperature  through  its
internal comparison circuit.

Installation:  Installed  on  the  No  1  cylinder’s
intake  manifold,  and  the  cylinders  are  detected
based  on  the  instantaneous  pressure  drop  when
the air intake opens.







Absolute pressure/intake temperature sensor for

intake manifold







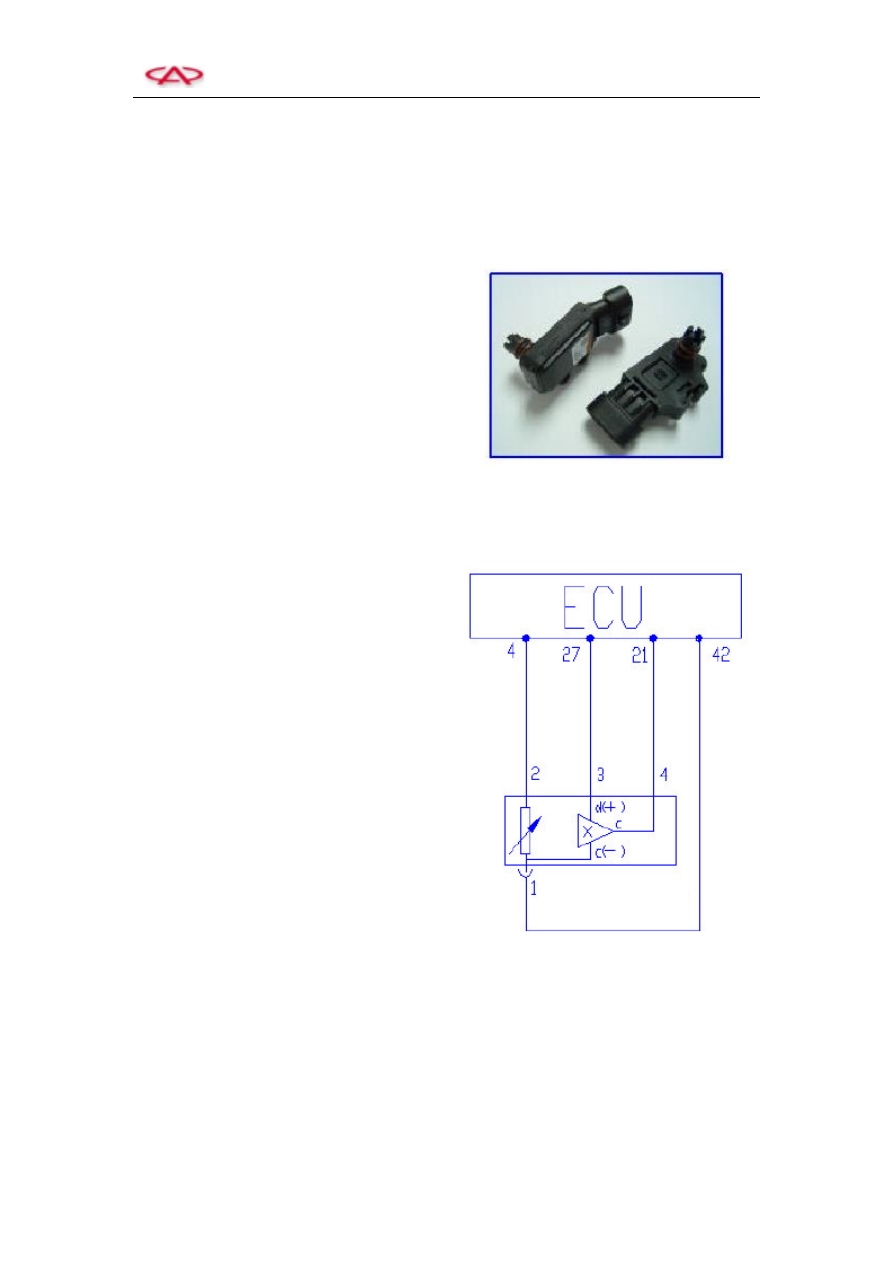

Circuit Diagram of the absolute pressure/intake

temperature sensor for intake manifold



T11 Intake pressure

/temperature sensor





Chery T11 Service Manual                    Electric Injection System

3







2. Throttle Position Sensor (TPS)



Application:  MT20U  TPS  (Throttle  Position)

sensor  is available to  provide the ECU with  the

information  about  the  throttle’s  opening  angle



and



angular  velocity  and  the  idle  position  of

the  engine.  Based on the information,  ECU  can

obtain  the  engine’s  information  on  load  and

operating  condition  (such  as  startup,  idle,

reverse  towing,  part  load  and  full  load)  as  well

as acceleration and deceleration. This sensor is a

three-wire  sensor.  And  the  ECU  detects  the

opening  of  throttle  through  the  monitoring  on

the voltage change.





Profile of a throttle position sensor



Troubleshooting:

1)  Mainly  examine  the  short  or  open  circuit

between  the  four  wires  on  sensor  and  the

ECU.

2)  Examine  the  clog  of  the  sensor’s  detection

hole.

3)  Examine  the  short  or  open  circuit  and  the

grounding among the harnesses of sensor.

4)  Examine  the  sensor’s  impact  received  to

cause the sensor failure.

5)  Detection  pressure  range:  10kPa  to  110

kPa

Trouble Diagnosis:

1)  Short circuit of the sensor’s wire (shorted to

earth, or shorted to supply);

2)  Open circuit of the sensor’s wire;

3)  The  intake  pressure  detected  by  sensor  is

greater than its upper limit;

4)  The  intake  pressure  detected  by  sensor  is

less than its upper limit;



Pin:

1)  No.1 (A) for the signal from intake pressure

sensor (to ECU 42#);

2)  No.2 (B) for the standard 5V power supply

(to ECU 4#);

3)  No.3 (C) for the signal from the intake

temperature sensor (to ECU 27#);

4)  No.4 (D) for the ground wire of sensor (to

ECU 21#).



Operating temperature range: -40℃  to 125℃

Operating Voltage: 5.0V  ±0.1V











Chery T11 Service Manual                    Electric Injection System

4



Structure  and  Principle:  This  sensor  is  with
the  slip  resistance  structure  (i.e.  the  linear
variable

resistance

structure).

The

ECU

monitors  the  voltage  among  the  signal  output
terminals  and  gets  the  opening  signal  of  the
throttle

through

the

circuits

comparison

conducted inside the  computer.  In  the  ECU,  the
voltage signal is not received directly but rather
the  input-to-output  signal  ratio  is  detected,
which can avoid the signal fluctuation generated
due to the voltage fluctuation.

Trouble Diagnosis:

The  signal  from  throttle  position  sensor  is
greater than the measuring range;

The  signal  from  throttle  position  sensor  is  less
than the measuring range;

Short  circuit  of  the  throttle  position  sensor
signal connection;

Open  circuit  of  the  throttle  position  sensor
signal connection;

WARNING:  It  is  generally  prohibited  to
disassemble  the  throttle  position  sensor  which
has  adjusted  to  its  optimal  position  before  it
leaves factory.

Installation: The allowable tightening torque of
the tightening screw is 1.5 Nm to 2.5 Nm.

Troubleshooting:

1)  Mainly  examine  the  short  or  open  circuit

between  the  three  wires  on  sensor  and  the
ECU.

2)  Examine  the  short  or  open  circuit  and  the

grounding among the harnesses of sensor.

3)  Examine  the  jump  between  the  sensor

signal  terminal  and  the  ground  wire,  which
is detected with the universal meter.

4)  Examine  the  sensor’s  resistance  which  is

evidently  greater  than  the  standard  value,
the season of which may be that the interior
of sensor is dirty.



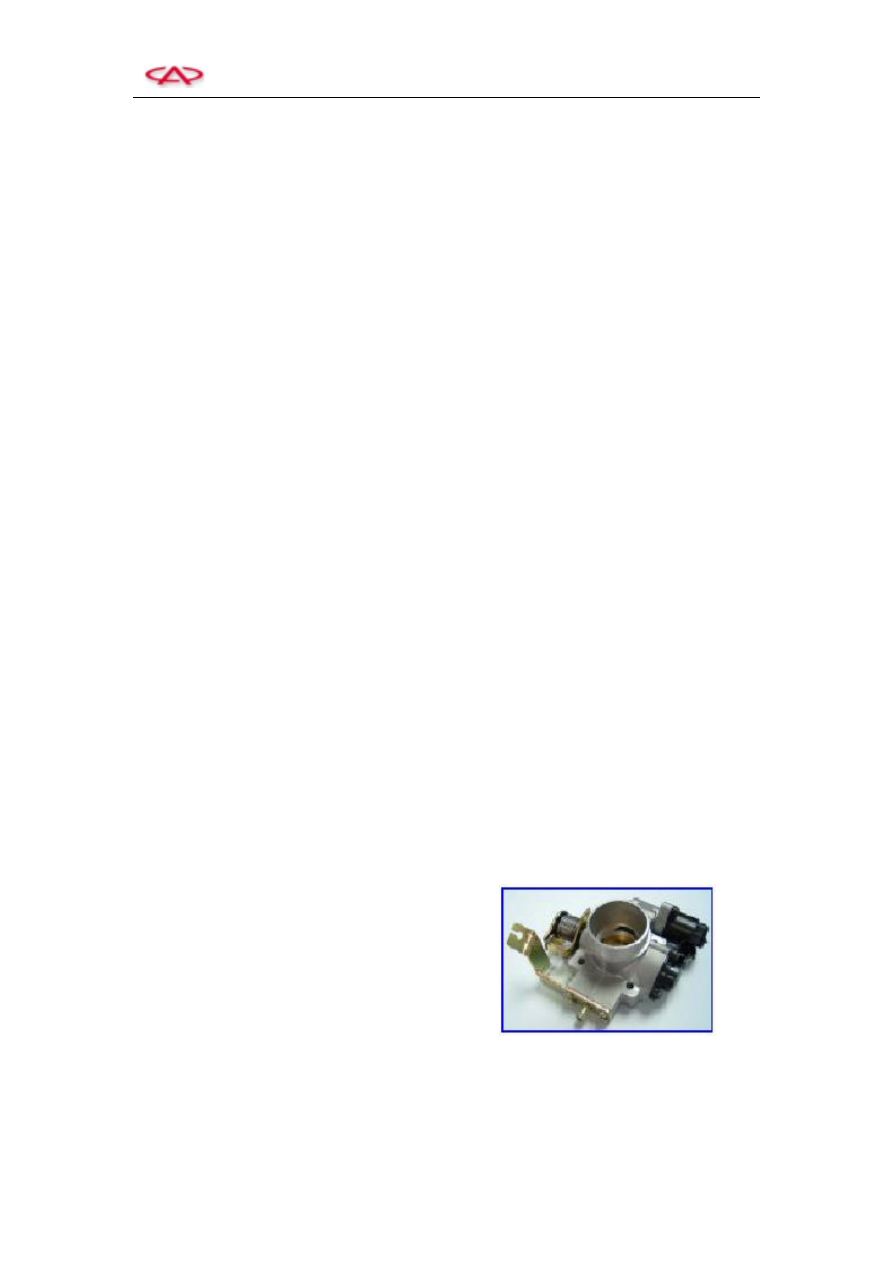

                T11 Throttle Position Sensor

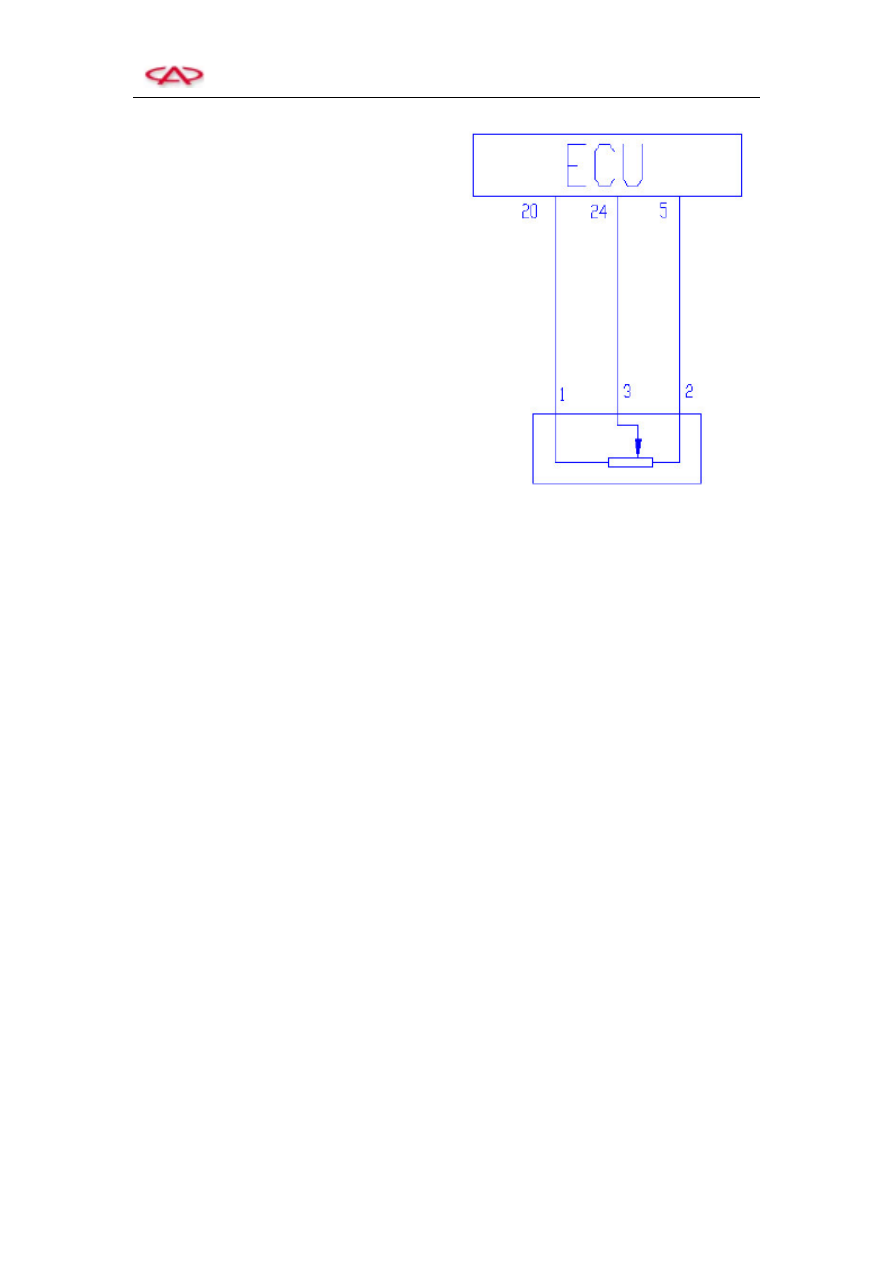

Circuit diagram of the throttle position sensor



Pin:

1)  No.1 (A) for the standard 5V power  supply

(to ECU 20#);

2)  No.2  (B)  for  the  ground  wire  of  sensor  (to

ECU 5#).

3)  No.3  (C)  for  the  signal  from  the  sensor  (to

ECU 24#);



Operating Voltage: 5±0.1 V

Opening Range: 7% to 93%

Resistance of Sensor: 3 kΩ  to 12 kΩ

Output  signal  during  the  close  of  throttle:

0.612 to 0.588 V

Output signal during the full open of throttle:

4.15 to 4.65 V
