T11 Service Manual                        Suspension and Steering



Removal and Installation of Steering System

Steering Column

1) Remove the steering wheel (Refer to the section of accessory removal and installation).

2) Remove the left lower shield (Refer to the section of accessory removal and installation).

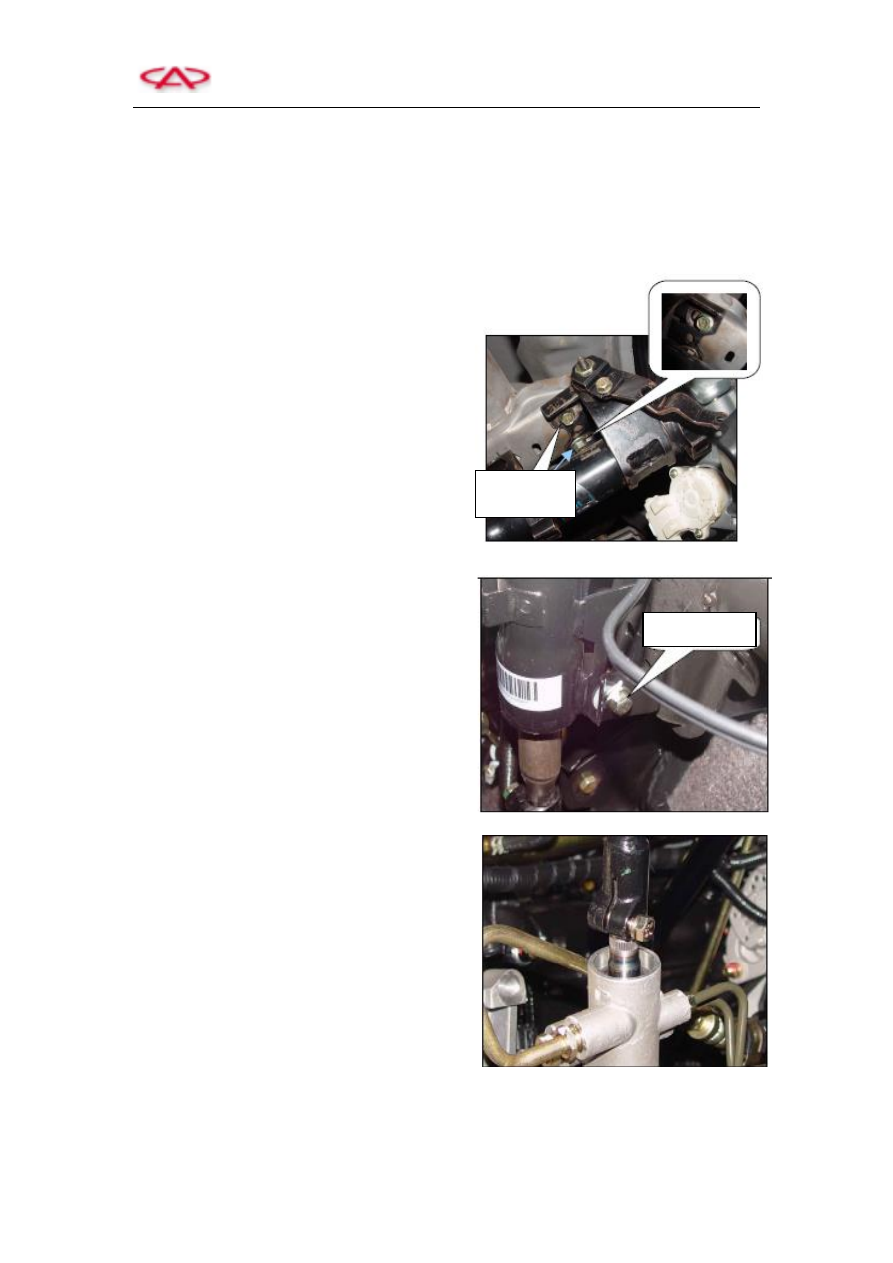

3)  Loosen  the  upper  fixing  bolt  of  steering

column.





4)  Loosen  the  lower  fixing  bolt  of  steering

column.



5)  Loosen  the  intermediate  shaft  lock  nut  that

connects to the steering gear.







Fixing Point

Lower Fixing Bolt

T11 Service Manual                        Suspension and Steering



6) Remove the steering upper and lower shield.

7) Remove the steering column assembly.

8) The mounting of steering column shall be performed in accordance with the inverted sequence

of removal.

Torque:

Steering wheel nut :27～33N.m

Upper fixing bolt: 25～30N.m

Intermediate shaft and steering gear input shaft: 25～30N.m



Steering Gear

1) Drain the power steering liquid.

a) Lift the vehicle to make the wheel off the ground.

b) Dismount the power steering oil-return hose from power steering liquid reservoir.

c) Put oil-return hose into a tank than can contain the discharged steering liquid.

d) Start the engine, and perform idle running.

e) Turn the steering wheel come-and-go to the limit position.

Caution: never keep still when bringing down, otherwise hydraulic system will be damaged.

f) Ensure the steering liquid is completely drained, and then stop the engine.

2) Elevate the vehicle.

3) Loosen the upper and lower jacket of steering gear.

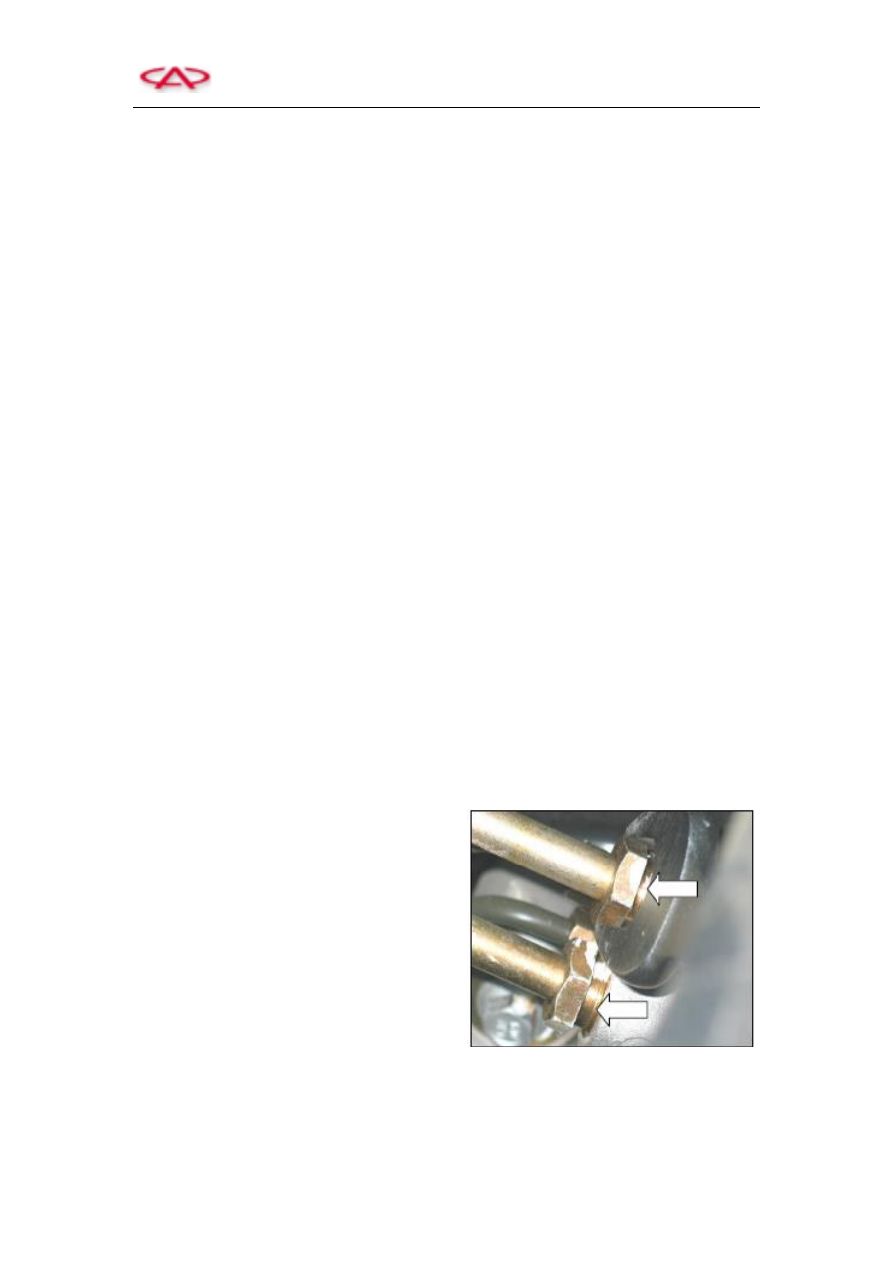

4) Loosen the high and low-pressure oil pipe.



T11 Service Manual                        Suspension and Steering



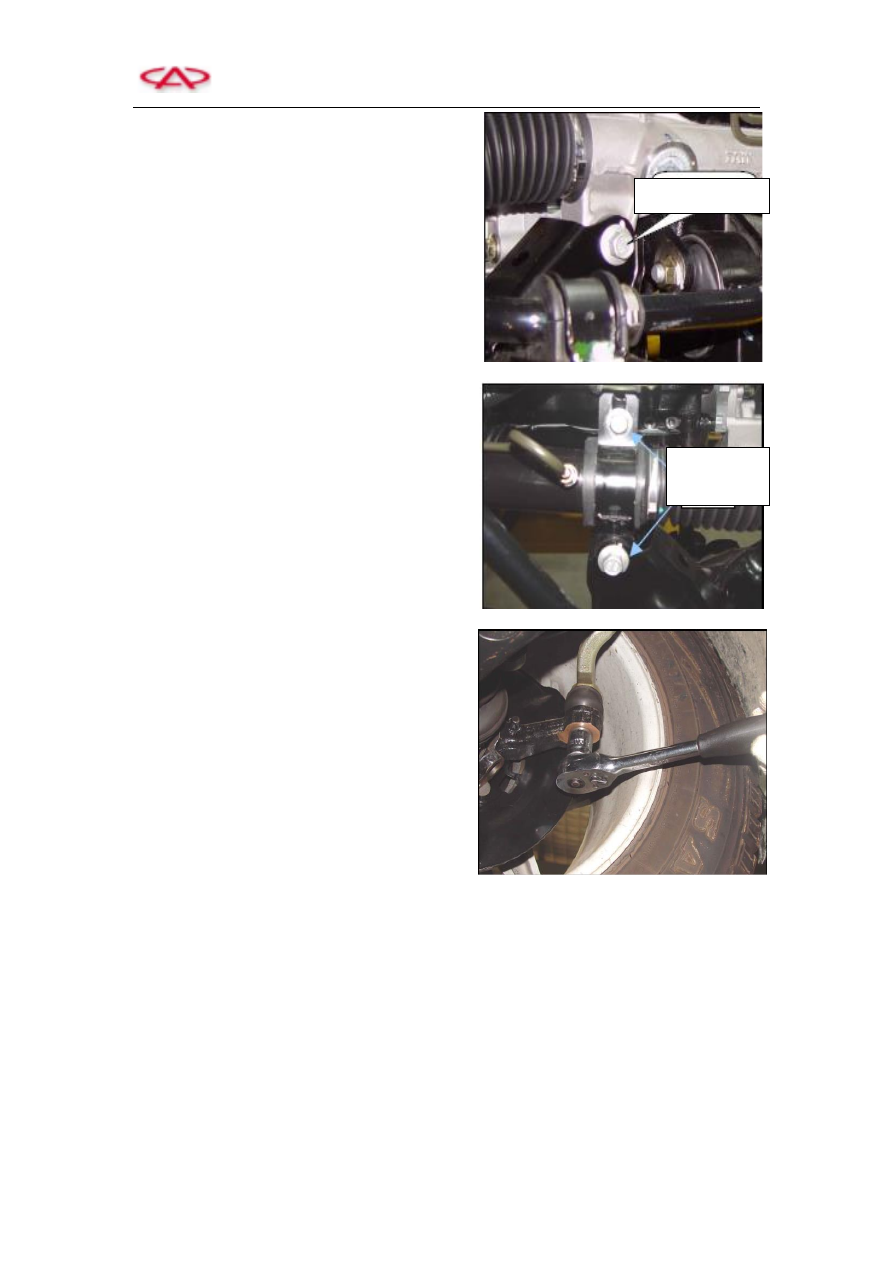

5)  Loosen  the  left  side  fixing  bolt  of  steering

gear.



6)  Loosen  the  right  side  fixing  bolt  of  steering

gear.



7)  Loosen  the  bolt  that  connects  right  and  left

steering knuckle tie rod and the knuckle.





8) Remove the steering gear assembly.

9) The mounting of steering gear shall be performed in accordance with the inverted sequence of

removal.

Torque:

Mounting bolt of power steering gear: 75～85N.m

The connection between steering tie rod and the knuckle: 45N.m



Left Fixing Bolt

Right Fixing

Bolts

T11 Service Manual                        Suspension and Steering



Steering Oil Pump

1) Drain the power steering liquid

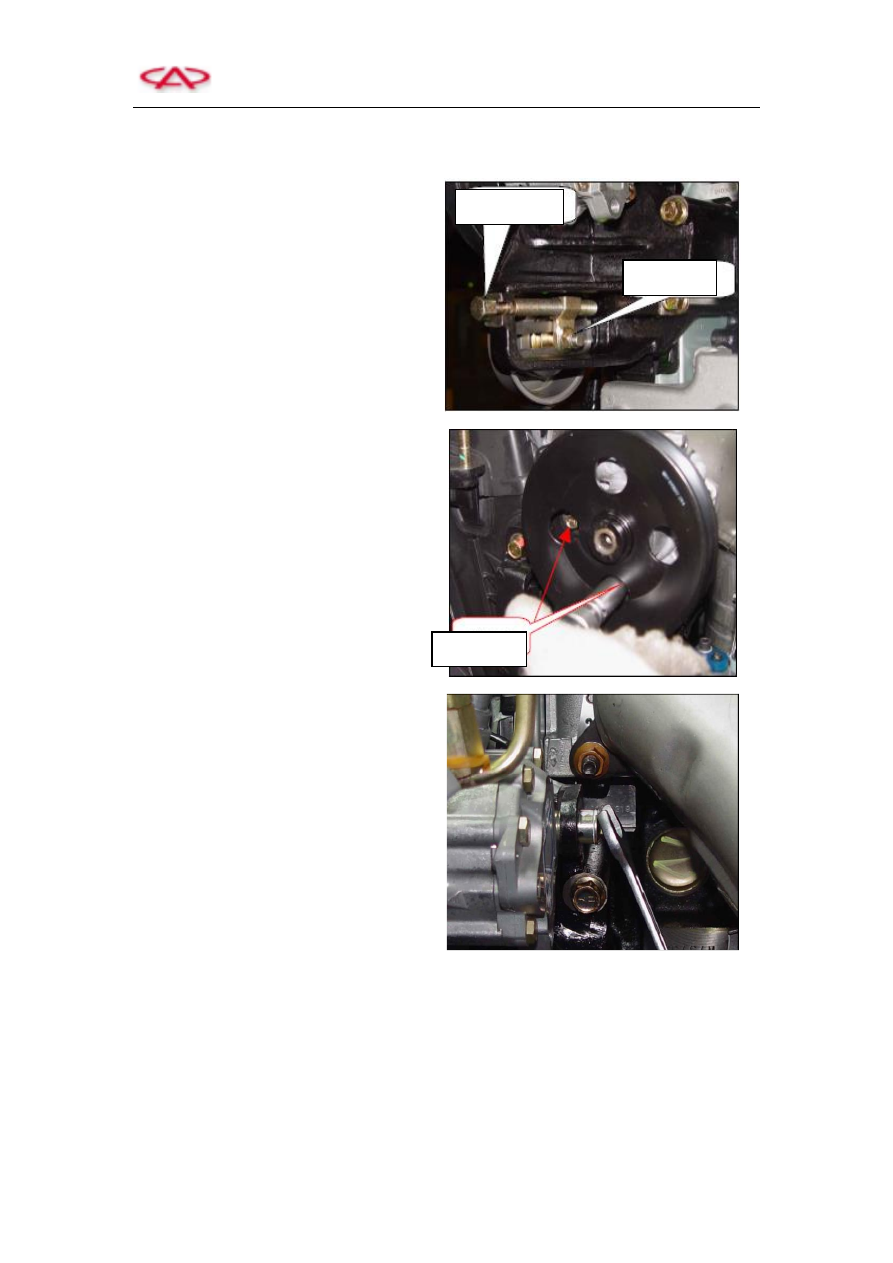

2) Loosen the oil pump belt.

a) Loosen the fixing bolt of tension pulley

b)

Turn

the

adjusting

bolt

counterclockwise to loosen the belt.





4)  Loosen  the  two  fixing  bolts  under  the

pulley.



5) Loosen the fixing bolt at opposite side.



6) Remove the oil pump.

7) The mounting of steering oil pump shall be performed in accordance with the inverted sequence

of removal.

Torque:

Tightening of steering oil pump: 20～30N.m

Lock nut of tension pulley: 32～38N.m

Adjusting Nut

Fixing Nut

Fixing Bolts
