T11 Service Manual                        Suspension and Steering



Ⅺ Removal and Installation of Rear Stabilizer Bar

Disassembly procedures:



1)  Remove  the  intermediate  pipe  assembly  (Refer  to  the  removal  and  installation  section  of

intermediate pipe assembly).

2) Remove the intermediate propeller shaft assembly (Refer to the removal and installation section

of intermediate propeller shaft).

3)  Remove  the  fuel  tank  assembly  (Refer  to  the  removal  and  installation  section  of  fuel  tank

assembly).

4) Unscrew the bolt that joins rear stabilizer bar and rear connecting rod (Refer to the removal and

installation section of rear connecting rod).

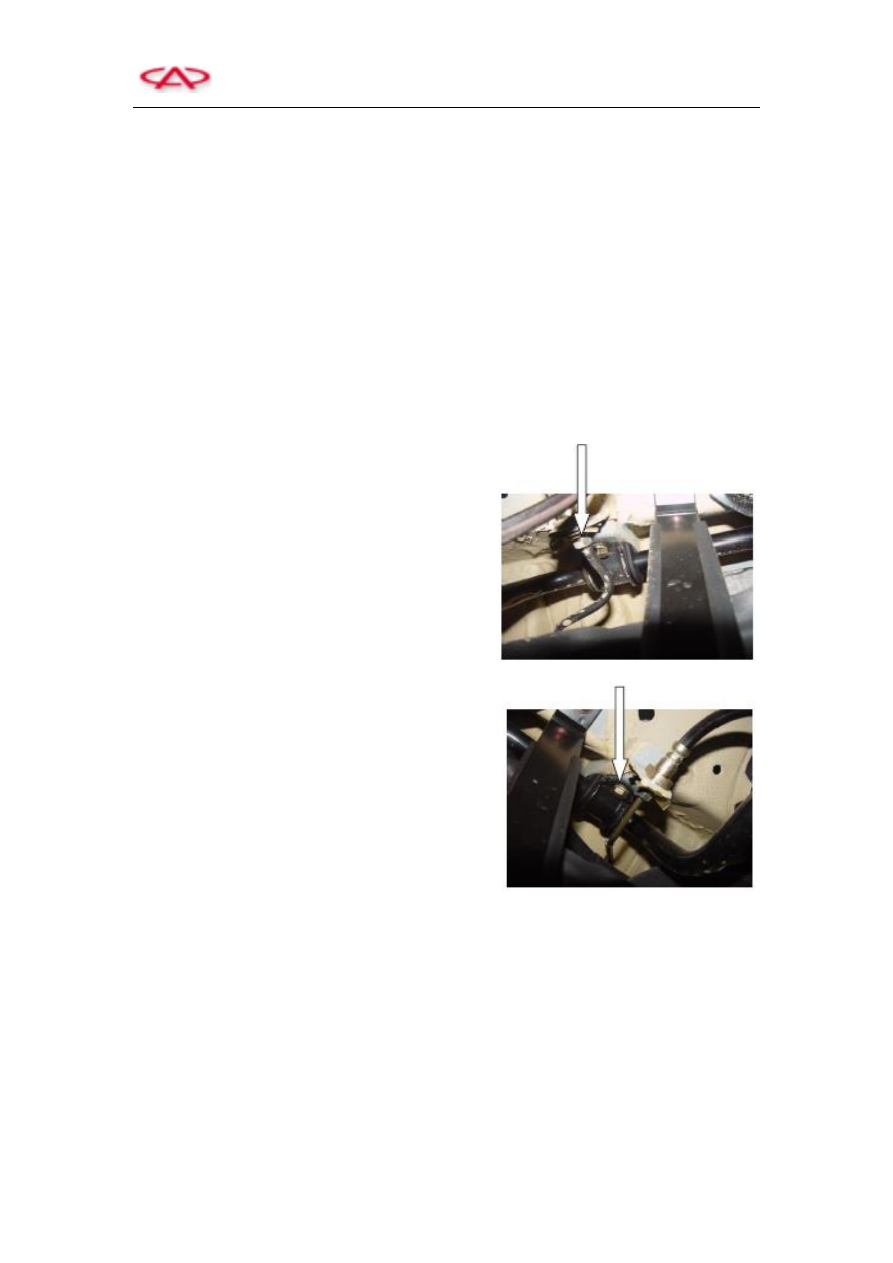

5)  Unscrew  the  bolt  joining  the  rear  brake  line  and

the bracket, and then remove the rear brake line (one

at each side).



6)  Unscrew  the  bolt  joining  rear  stabilizer  bar  to

vehicle body.    (One at each side).



Installation procedures:

1) Refer to disassembly procedures to perform assembly.

2) Precautions:

a) Once loosening the binding  bolt  whose torque  and  angle tightening  condition is controlled by

yield limit, it must be replaced.

b) After installation, torque each bolt to specification.



T11 Service Manual                        Suspension and Steering



Steering System

General Description

T11 employs hydraulic power steering system, which consists of steering pump, steering engine,

steering line, steering liquid reservoir, etc.

The steering gear is a kind of rack-and-gear power type. It employs rotary plug valve structure and

outputs at two terminals. There is a dust cover at the joint of steering link and rack. The piston rod

and  rack  are  integrated  into  a  single  unit.  The  length  of  steering  link  can  be  adjusted  to  fit  the

toe-in.  Steering  gear  link  exterior  ball  is  tightened  to  the  knuckle  by  self-locking  nut,  so  it  is

unnecessary to employ lock pin.

Steering  pump  is  a  kind  of  permanent  flow  vane  type,  and  the  maximum  working  pressure  is

8±0.5Mpa. When the speed is between 1250rpm and 3000 rpm, the flow tends downward. When

exceeding  3000rpm, the  flow  is not  markedly increased.  So it can guarantee satisfied "road felt"

when running at high speed.    It also improves driving safety when vehicle running at high speed.

So  please  make every effort  to  avoid steering to  the limit  position  for over 10 seconds when the

vehicle is in service.

Steering  oil  pipe  is  used  to  supply  steering  oil.  According  to  different  distances  and  working

characteristics among varied assembly components, the steering oil pipe of T11 is a kind of hybrid

type combining steel pipe and hose. The connection between steel pipe and hose of high-pressure

oil  pipe assembly is a kind  of cutting sleeve junction, so it has reliable sealing  performance. The

connection  of  oil  pipe  and  steering  gear  employs  bolt  and  O-ring,  which  also  ensures  reliable

sealing.

The  main  functions  of steering  liquid reservoir  include:  store  oil and supply  oil to oil  pump and

system;  radiate  heat  and  reduce  the  oil  working  temperature;  filter  impurities  and  ensure  the

cleanliness  of  working  oil and  fluid. Oil type shall be Shell Donax  ATF, and the implementation
standard of automatic gearbox oil shall be Dexron Ⅲ.



















T11 Service Manual                        Suspension and Steering



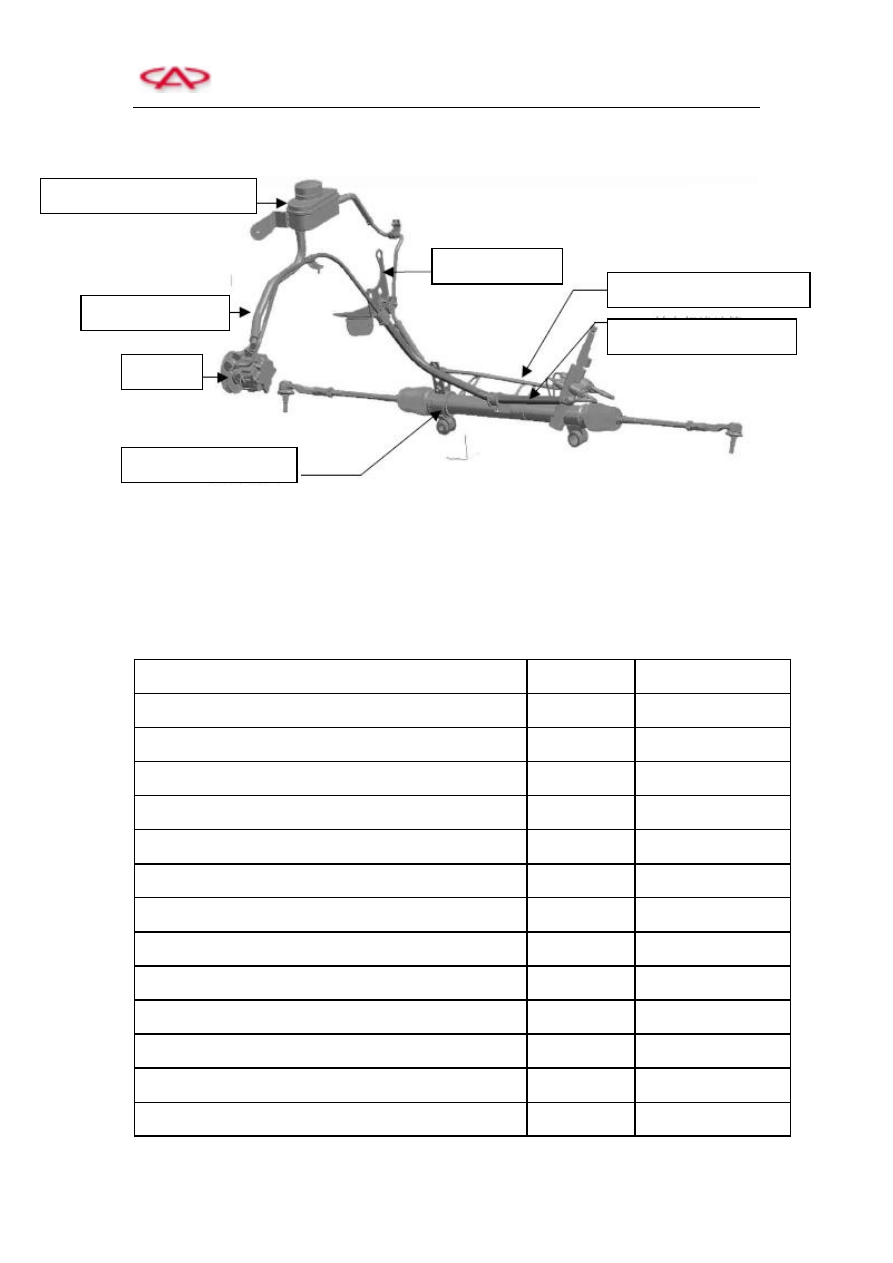

Layout









Fastener Tightening Specification

Application



Specification



Tightening torque



Steering wheel fixing nut



        M12×1.2 5



        27~33N.m



Steering column upper bracket fixing bolt



        M8×25



        23~27N.m



Steering column lower bracket fixing bolt



        M8×50



        23~27N.m



Steering column pivot and universal joint fixing bolt



        M8×30



        20~30N.m



Binding bolt of middle steering universal joint spline



        M8×30



        25~30N.m



Binding bolt of middle and lower universal joint



        M8×30



        25~30N.m



Binding bolt of steering gear input shaft



        M8×30



        25~30N.m



Mounting bolt of power steering gear



        M12×65



        75~85N.m



Steering gear steering knuckle tie rod and rack clamp nut



        M18×1.5



    122.6~142.2N.m



Steering gear steering knuckle tie rod and knuckle fixing nut



        M12×1.5



        35~45N.m



Steering pump and bracket



        M8×1.2 5



        20~30N.m



Steering pump and engine cylinder housing



        M10×1.5



        70~80N.m



Tension pulley lock nut



        M10×1.25



        20~30N.m



Power Steering Fluid Container



Oil pump Inlet Pipe



Steering Gear Oil inlet Pipe



Steering Gear Oil Return Pipe



Oil Pipe Bracket



Steering Gear Assembly



Oil Pump



T11 Service Manual                        Suspension and Steering



Joint Tightening Specification

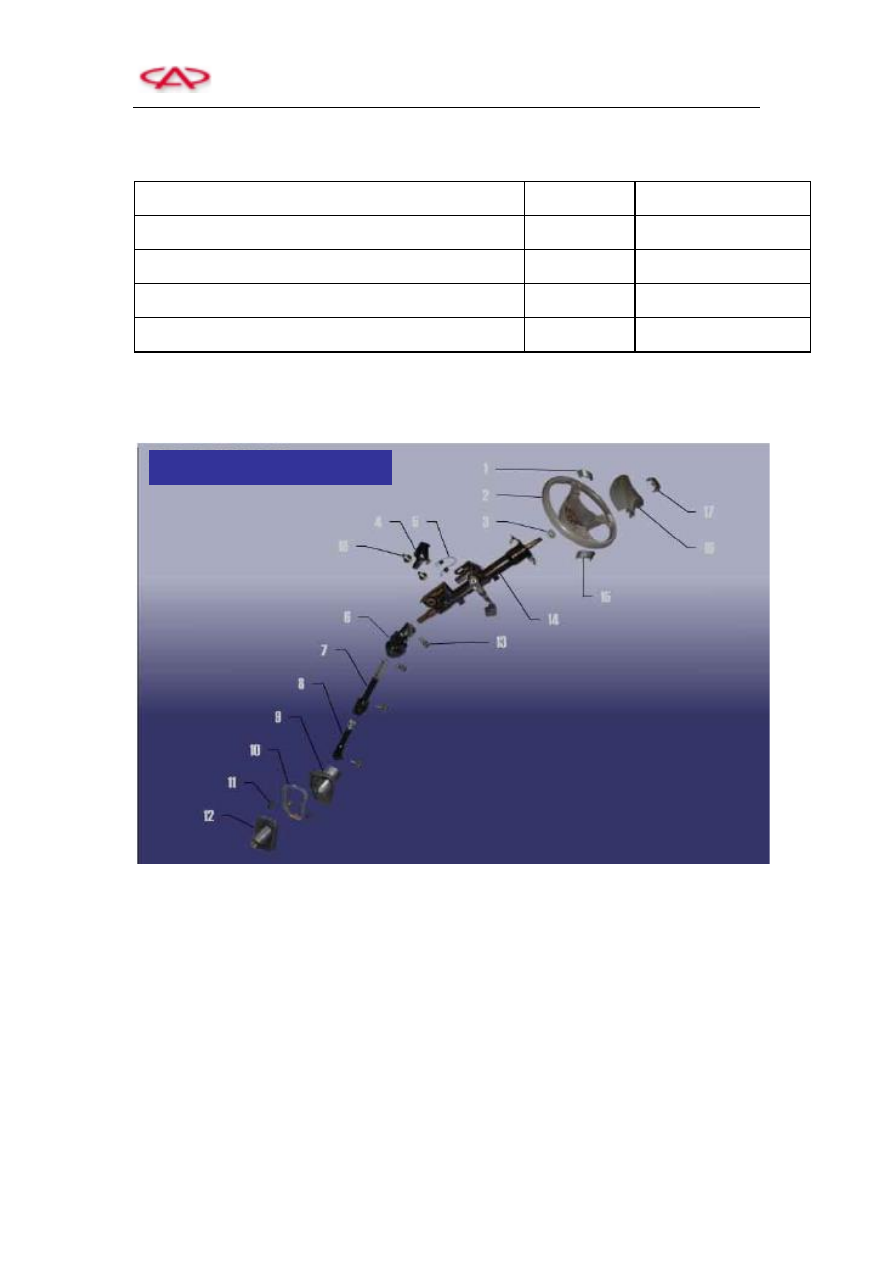

Disassembly Drawing



1-15-17. Spoke trim cover

9. Steering upper shield

2. Steering wheel

10. Jacket fixing bracket

3. Steering wheel nut

12. Steering lower shield

4. Mounting bracket

13. Fixing bolt

5. Adjusting spring

14. Adjustable steering column

6. Upper universal joint universal joint

17. Horn hood assembly

7. Lower

18. Fixing bolt

8. Intermediate shaft



Application



    Specification



        Tightening torque



Two oil pipe joints of power steering gear





      24.5~34.3N.m



Power steering high pressure hard tube and steering gear

joint



        M18×1.5



        27~33N.m



Power steering high-pressure oil pipe and steering pump





        40~50N.m



Steering gear and oil return pipe joint



        M16×1.5



        27~33N.m



Steering Wheel with Steering Column
