Chery Tiggo T11 LHD. Manual - part 43

T11 Service Manual                        Suspension and Steering



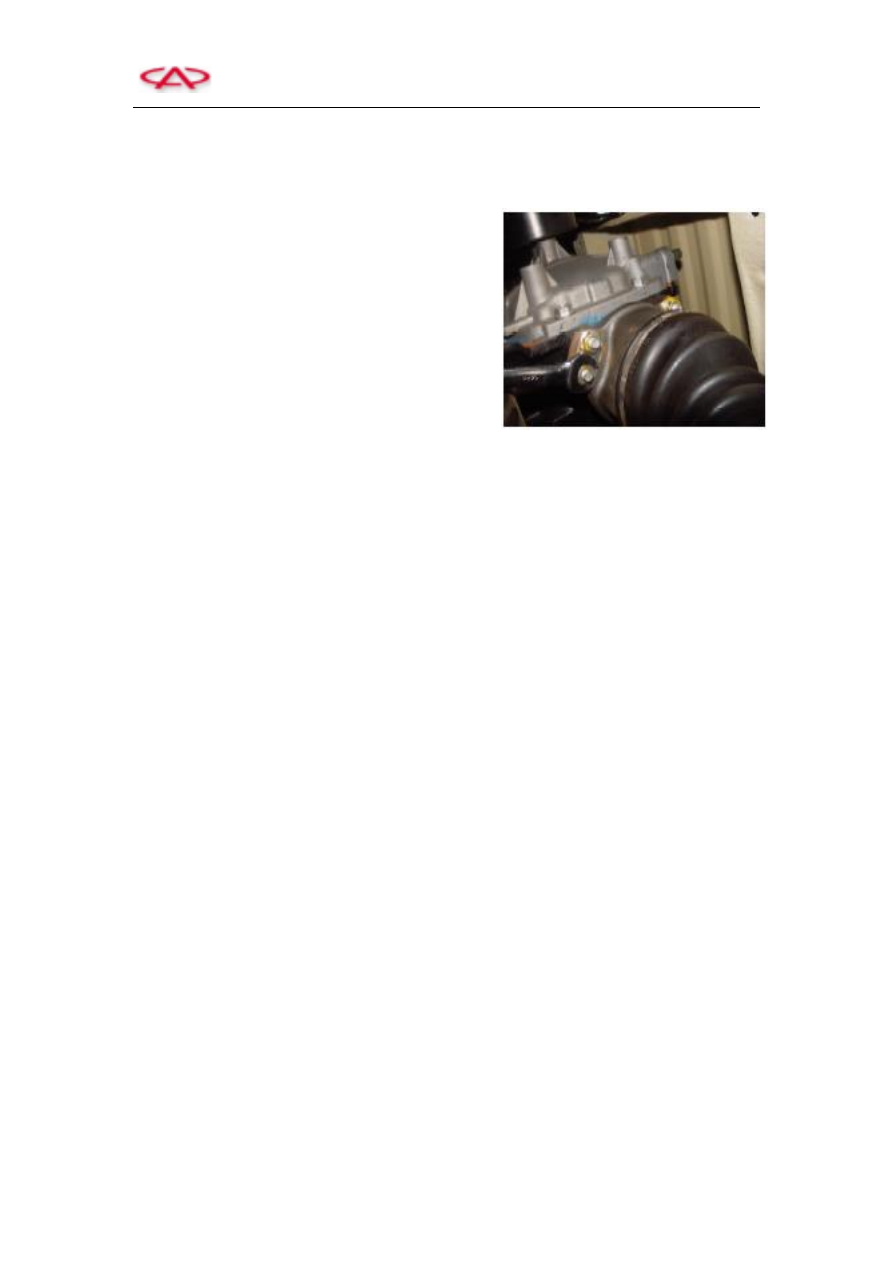

Ⅶ Removal and Installation of Rear Drive Shaft

Disassembly procedures:

1)  Remove  the  rear  disc  brake  with  brake  hub

assembly  (Refer  to  the  removal  and  installation

section of the rear disc brake with brake hub).

2)  Unscrew  the connecting bolt that joins rear  drive

shaft and rear axle.

3) Draw the rear drive shaft out of rear axle.



Installation procedures:

1) Refer to disassembly procedures to perform assembly.

2) Precautions:

a) Once loosening the binding bolt  whose  torque and angle tightening condition is controlled by

yield limit, it must be replaced.

b) After installation, torque each bolt to specification.





























T11 Service Manual                        Suspension and Steering



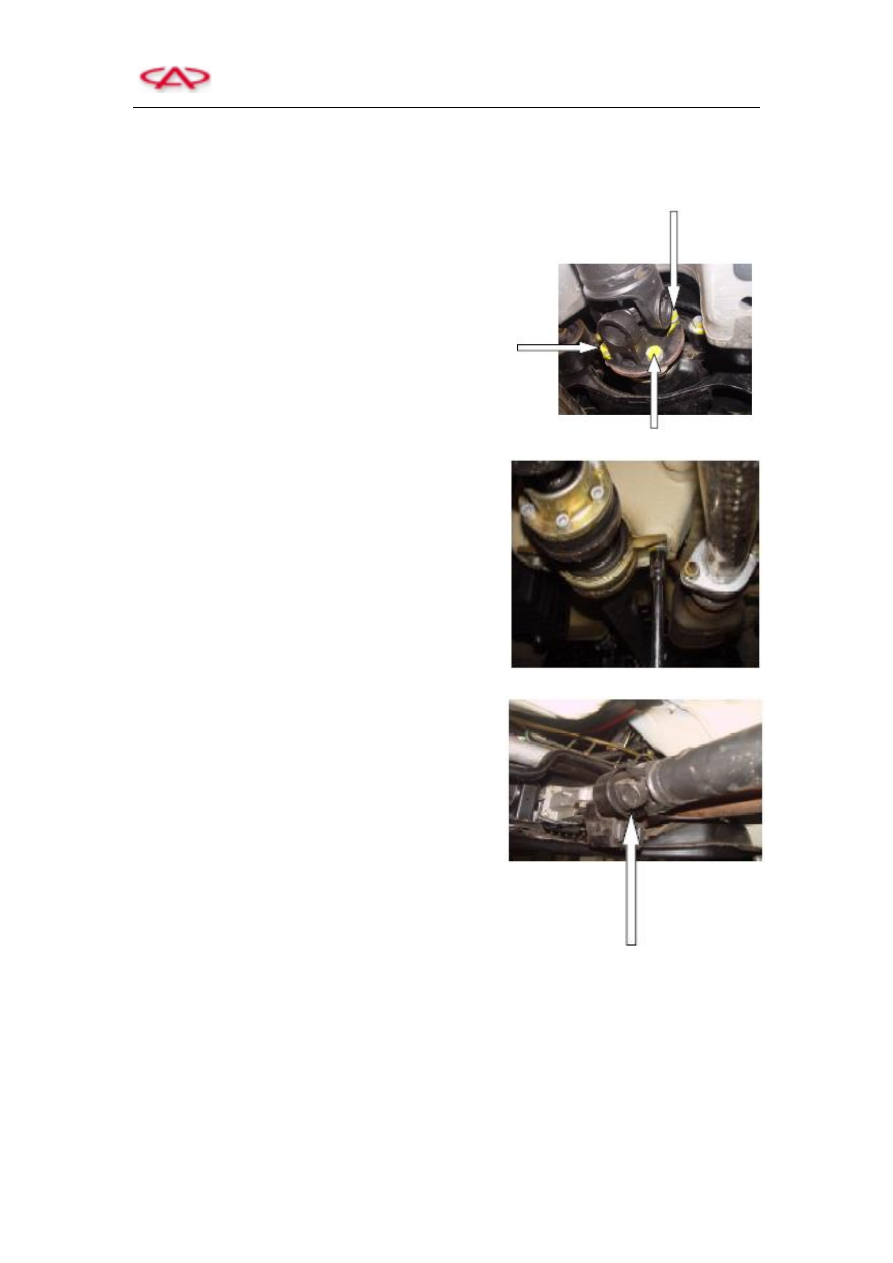

Ⅷ Removal and Installation of Intermediate Propeller Shaft

Disassembly procedures:

1)  Unscrew  the  four  connecting  bolts  that  join

intermediate propeller shaft and rear axle.



2)  Unscrew  the  connecting  bolt  that  joins

intermediate propeller shaft bracket to  vehicle body,

and then remove the bracket.



3)  Draw  the  intermediate  propeller  shaft  out  of  the

front cross universal joint.













T11 Service Manual                        Suspension and Steering



Ⅸ Removal and Installation of Rear Axle

Disassembly procedures:

1) Remove the left and right rear drive shafts (Refer

to  the  removal  and installation  section  of rear drive

shaft).



2)  Unscrew  the  connecting  bolt  that  joins  rear

suspension cushion of rear axle to vehicle body.



3)  Unscrew  the  connecting  bolt  that  joins  rear

suspension  cushion  of  rear  axle  and  the  rear  axle,

and then remove the rear suspension cushion of rear

axle.



4)  Unscrew  the  connecting  bolt  that  joins  rear  axle

and the front suspension cushion of rear axle.

5)  Unscrew  the  connecting  bolt  that  joins  rear  axle

and  intermediate  propeller  shaft  (Refer  to  the

removal  and  installation  section  of  intermediate

propeller shaft).

6) Remove the rear axle.



Installation procedures:

1) Refer to disassembly procedures to perform assembly.

2) Precautions:

a) Once  loosening the binding  bolt  whose torque  and  angle tightening  condition is controlled by

yield limit, it must be replaced.

b) After installation, torque each bolt to specification.







T11 Service Manual                        Suspension and Steering



Ⅹ Removal and Installation of Rear Subframe Welding Assembly



Disassembly procedures:

1)  Remove  the  intermediate  pipe  assembly  (Refer  to  the  removal  and  installation  section  of

intermediate pipe assembly).

2) Remove the rear suspension lower control arm (Refer to the removal and installation section of

rear suspension lower control arm).



3)  Remove  the  left  and  right  rear  drive  shafts  assembly  (Refer  to  the  removal  and  installation

section of rear drive shaft).



4)  Remove  rear  suspension  upper  link  (Refer  to  the  removal  and  installation  section  of  the  rear

suspension upper link).



5) Remove the rear axle assembly (Refer to the removal and installation section of rear axle).

6)  Unscrew  the  four  bolts  that  join  the  rear

subframe  welding  assembly  to  the  vehicle

body.



7)  Remove  the  rear  subframe  welding

assembly.



Installation procedures:

1)  Refer to disassembly procedures to perform assembly.

2)  Precautions:

a) Once  loosening the binding  bolt  whose torque  and  angle tightening  condition is controlled by

yield limit, it must be replaced.

b) After installation, torque each bolt to specification.
