T11 Service Manual                        Suspension and Steering



Section4  Removal  and  Installation  of  Rear  Axle  and  Rear

Suspension

ⅠExterior Identification

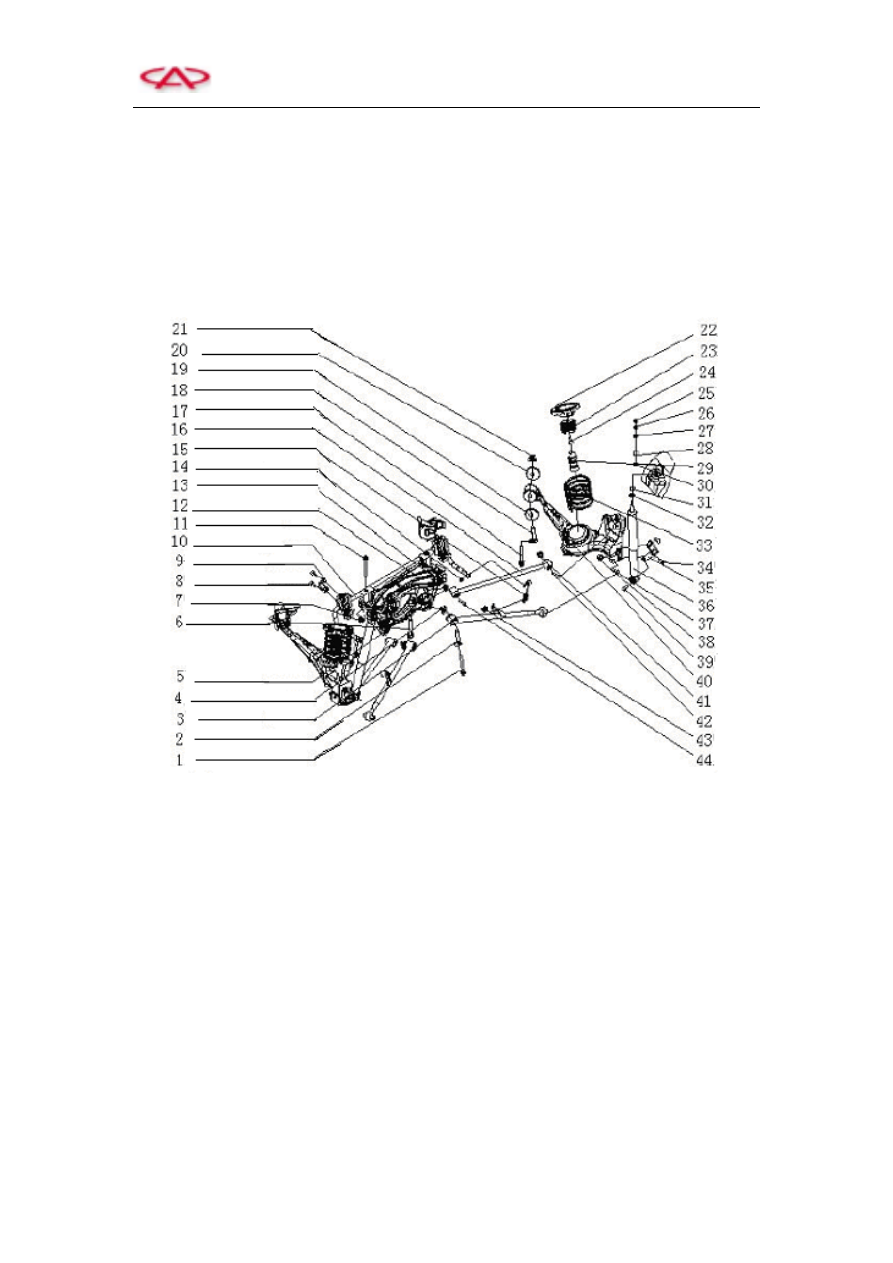

Disassembly drawing:



1 Bolt×4

18. Eccentric compensating pipe identical to 2

35. Shock absorber mounting bracket×2

2. Eccentric compensating pipe×4

19. Thin rubber cushion×2

36. Shock absorber x 2

3. Lower control arm×2

20. Thick rubber cushion×2

37. Bolt×2

4. Eccentric adjust nut×2

21. Eccentric adjust nut identical to 4

38. Nut×2

5. Nut×4

22. Rear spring upper cushion×2

39. Bolt×2

6. Bolt×2

23. Buffer block support×2





40. Rear towing arm×2

7. Nut×2

24. Bolt×2

41. Nut identical to 13

8. Bolt×2

25. Nut×4

42. Bolt×4

9. Clip×2

26. Nut identical to 25

43. Nut identical to 14

10. Stabilizer bar assembly

27. Gasket×2

44. Stud identical to 41

11. Bolt×2

28. Buffer jacket×2

12. Rear subframe

29. Rear buffer block×2

13. Nut ×8

30. Gasket×4

14. Nut×4

3l. Buffer jacket×2

15. Connecting rod×2

32. Gasket identical to 30

16. Upper link×2

33. Rear coil spring×2

17. Bolt identical to 1

34. Bolt×4

T11 Service Manual                        Suspension and Steering



—— Join the upper link assembly 16 to the  upper end  of rear subframe assembly 12 by bolt 44

and nut 14, and the left and right sides shall be identical. Do not tighten the fasteners.



—— Join the lower control arm assembly 3 to the lower end of rear subframe assembly 12 by bolt

1,  eccentric  compensating  pipe  2  and  eccentric  adjust  nut  4,  and  the  left  and  right  side  shall  be

identical. Do not tighten the fasteners.



——Join stabilizer bar assembly 10 to vehicle body by bolt 8 and clip 9, and the left and right side

shall be identical. Torque the fasteners to specification.

—— Join shock absorber mounting bracket 24 to rear towing arm assembly 40 by bolt 23, and the

left and right side shall be identical. Torque the fasteners to specification.

——Join the upper link assembly 16 to rear towing arm assembly 40 by bolt 42 and nut 41, and

the left and right side shall be identical. Do not tighten the fasteners.



—— Join the lower control arm assembly 3 to rear towing arm assembly 40 by bolt 37 and nut 38,

and the left and right side shall be identical. Do not tighten the fasteners.



—— Join gasket 32 (opening facing upward), buffer jacket 31, gasket 30 (opening facing upward,

located at the upper part of vehicle body), buffer jacket 28 (with tooth at both upper and lower end

surfaces),  gasket  27  (opening  facing  downward),  nut  26and  nut  25  to  vehicle  body,  and  the  left

and right side shall be identical. Do not tighten the fasteners. Then screw the rear buffer block 29

into buffer block support seat 23.



—— Using bolt 11 (front, turning-proof, insert from vehicle interior), nut 7 (front, 110~130N.m)

and bolt 6 to torque the rear subframe to the vehicle body to specification.

—— Respectively join both  the  upper and the lower ends of  connecting rod to stabilizer bar 10

and  lower  control  arm  by  nut  14  and  43,  and  the  left  and  right  side  shall  be  identical.  Do  not

tighten the fasteners.



—— Join rear shock absorber 36 to shock absorber mounting bracket 35 by bolt 39, and the left

and right side shall be identical. Do not tighten the fasteners.



—— Place rear coil spring 33 onto the mounting seat of rear towing arm 40, and join rear towing

arm assembly to vehicle body by bolt 17, eccentric compensating pipe 18, thin /thick rubber pad

19/20  as  well  as  adjust  nut  21.  The  left  and  right  side  shall  be  identical.    Then  torque  the

fasteners to specification.



——  Torque  the  above  mentioned  bolts  and  nuts  (not  being  tightened)  to  specification  in

sequence.







T11 Service Manual                        Suspension and Steering

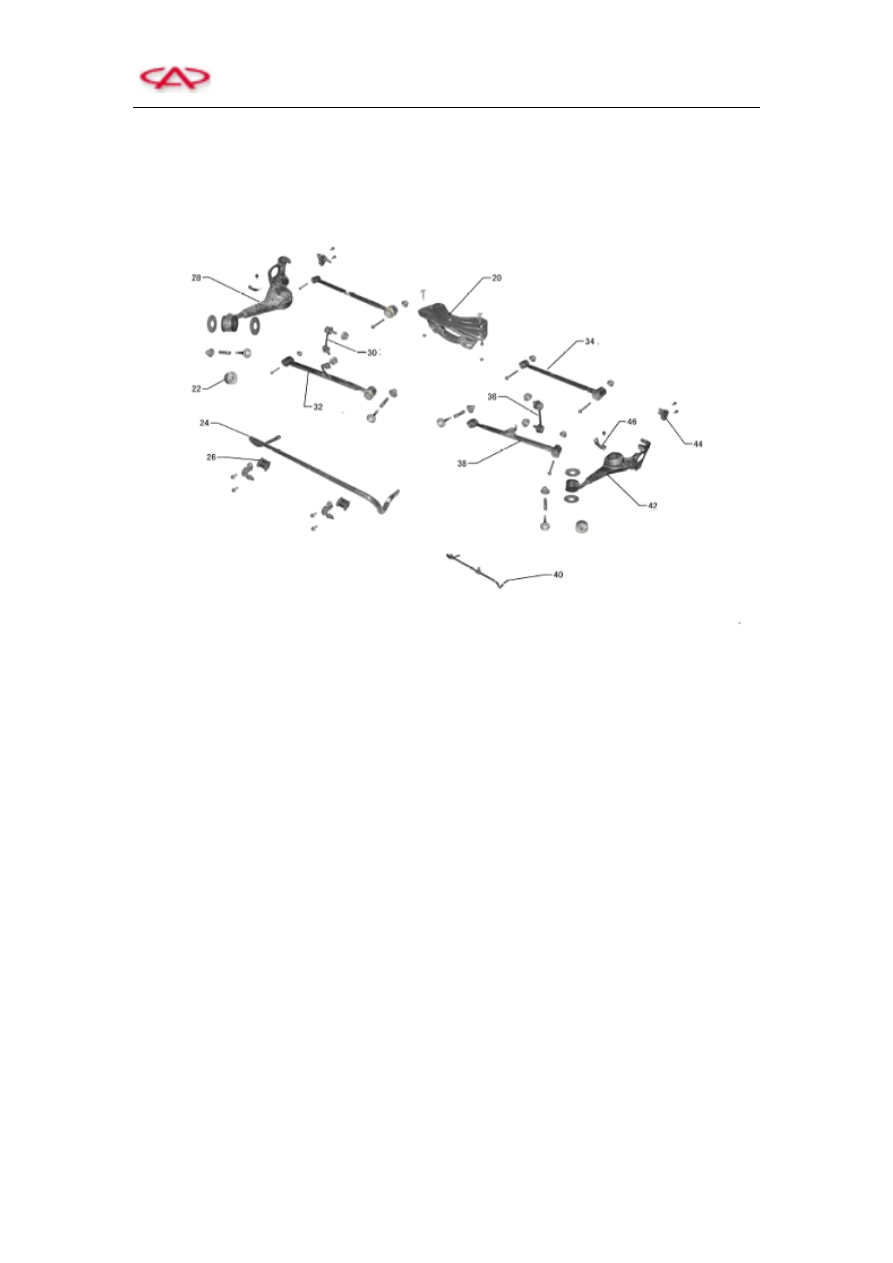

Ⅱ Structural Drawing of Rear Axle

Disassembly drawing:



20. Rear subframe welding assembly

34. Rear suspension upper link assembly

22. Rubber bushing assembly

36. Left and right connecting rod

24. Rear stabilizer bar

38. Rear suspension left lower control arm assembly

26. Rubber support seat

40. Rear stabilizer bar assembly

28. Right rear towing arm assembly

42. Left rear towing arm assembly

30. Right rear connecting rod

44. Left rear shock absorber mounting bracket assembly

32. Rear suspension right lower control arm assembly

46. Left pipeline bracket



















T11 Service Manual                        Suspension and Steering

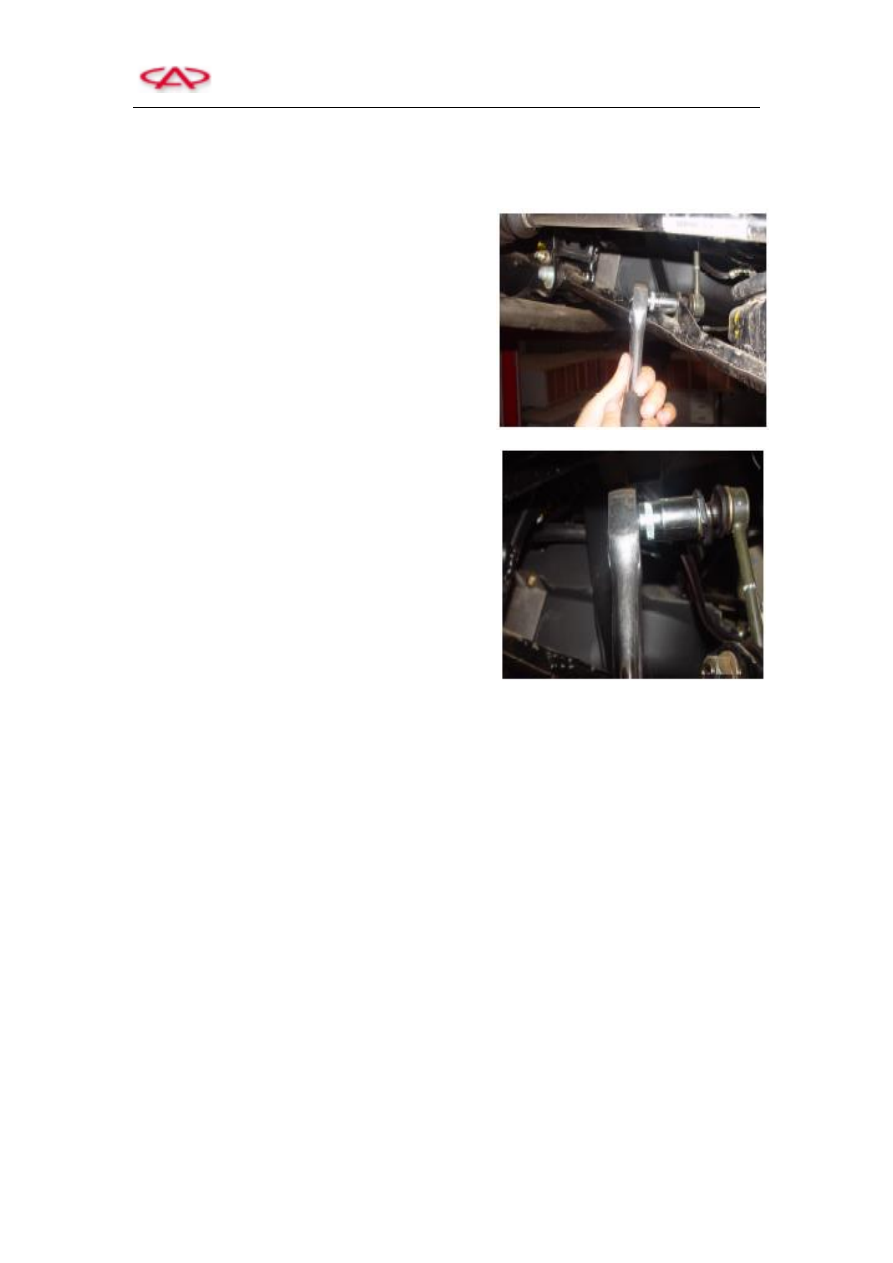

Ⅲ Removal and Installation of Rear Connecting Rod Assembly

Disassembly procedures:

1) Unscrew the fixing bolt that joins rear connecting

rod and rear suspension lower control arm.



2)  Unscrew  the  connecting  bolt  that  joins  rear

connecting rod and rear stabilizer bar.



3) Remove the rear connecting rod.





Installation procedures:

1) Refer to disassembly procedures to perform assembly.

2) Precautions:

a) Once  loosening the binding  bolt  whose torque  and  angle tightening  condition is controlled by

yield limit, it must be replaced.

b) After installation, torque each bolt to specification.
