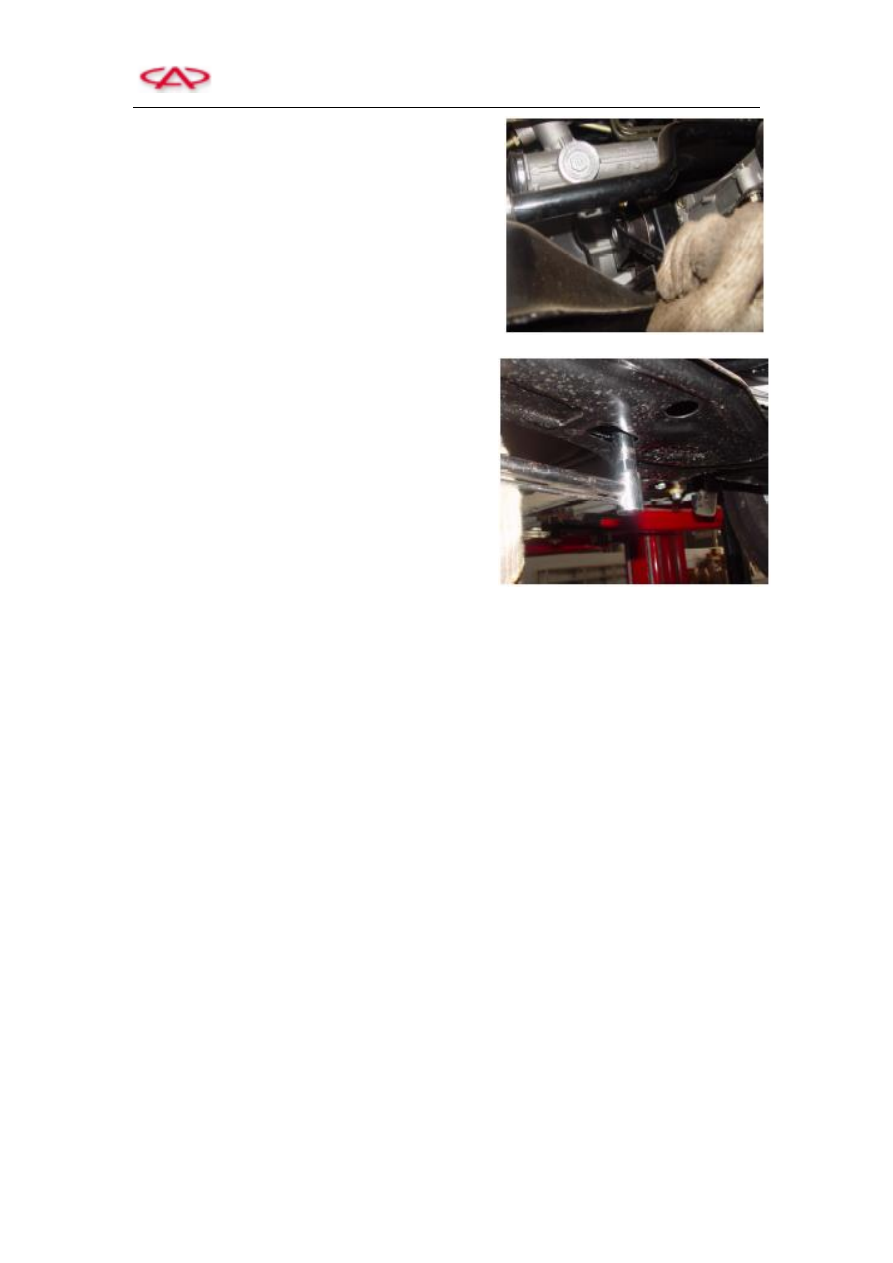

4)  Unscrew the connecting  bolt and  nut that  joins

subframe assembly and longitudinal beam welding

assembly.



5)  Unscrew  the  four  connecting  bolts  that  join

subframe to vehicle body.

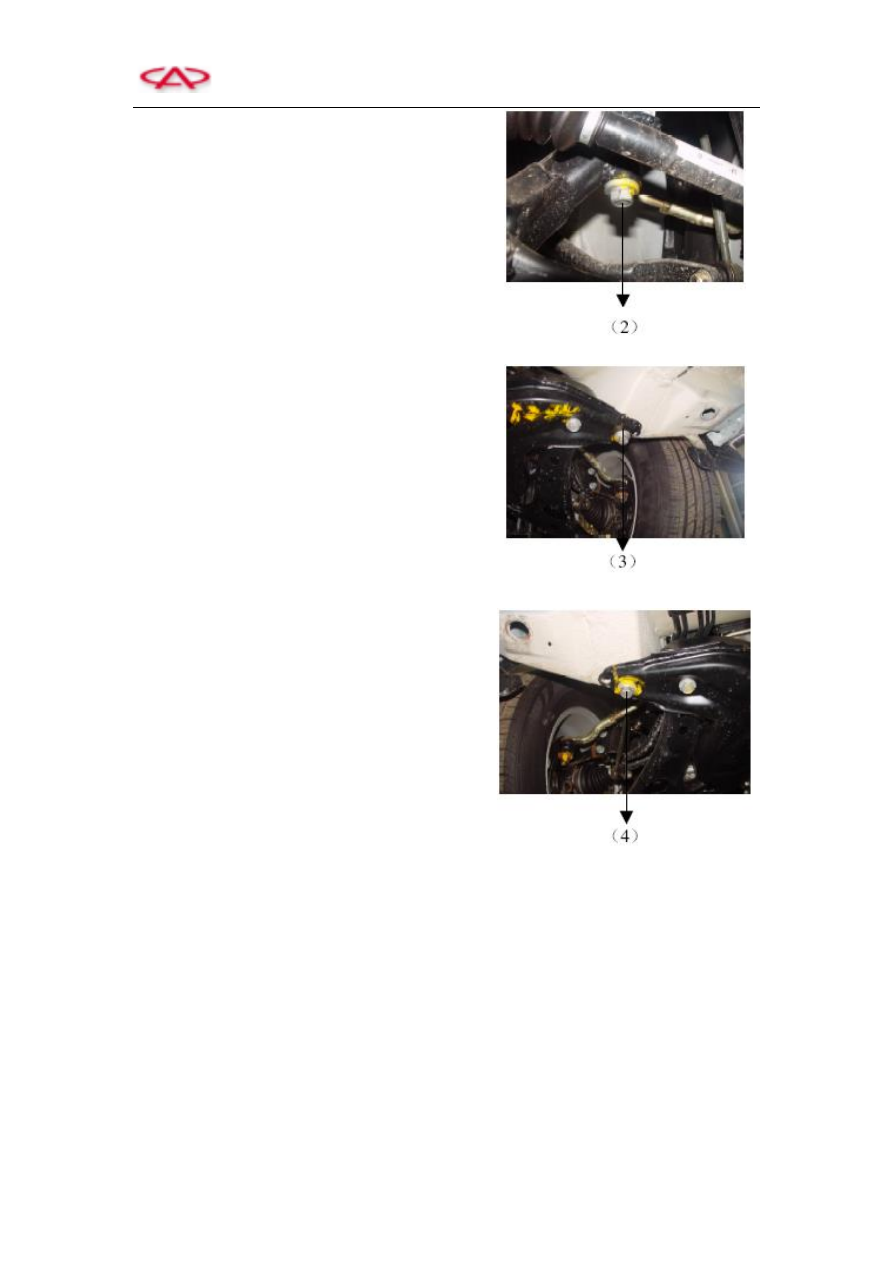

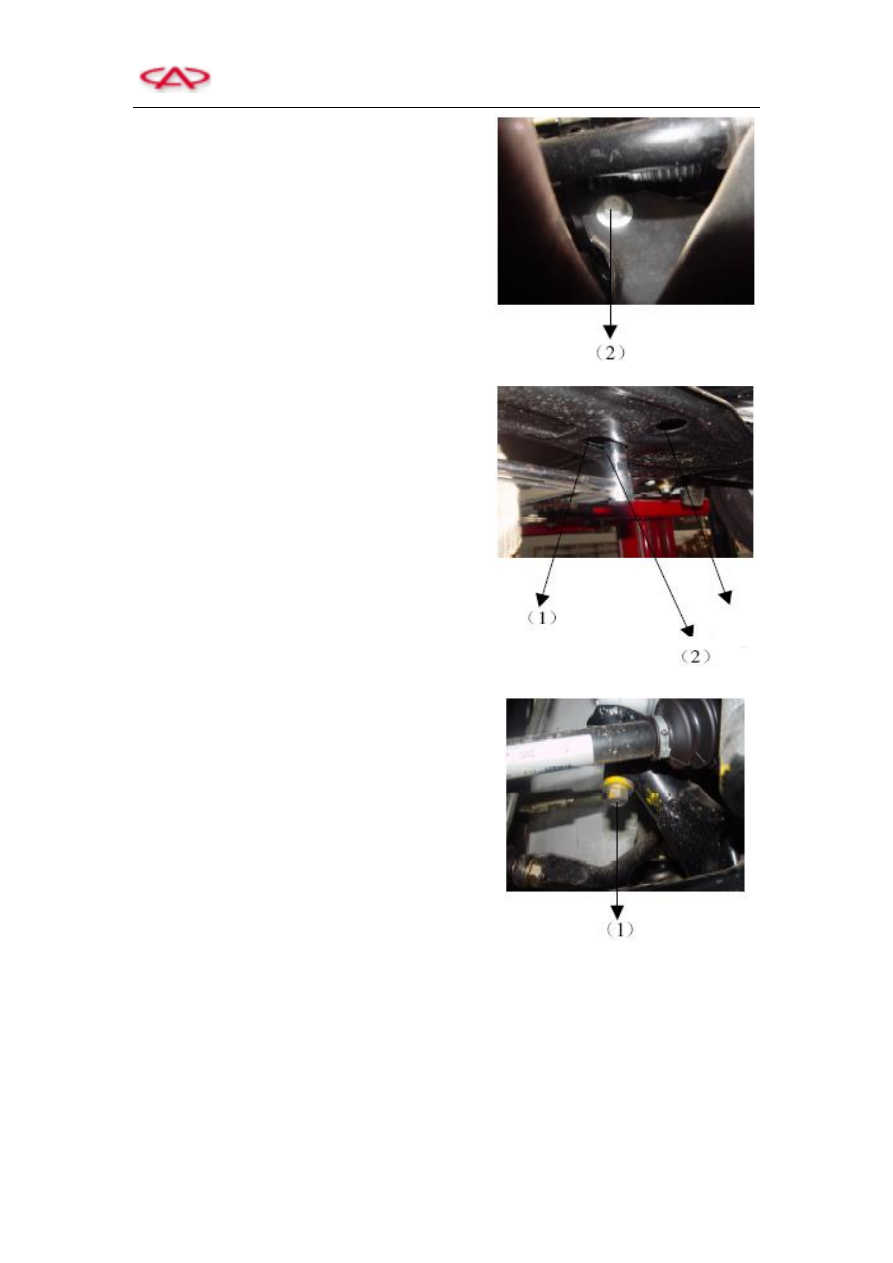

a) Unscrew the connecting bolt (1), (2), (3) and (4)

that join subframe to vehicle body.

b) Remove the subframe assembly

Note:  Prior  to  disassembling  subframe,  lift  up  the

engine  from  front  compartment  so  as  to  avoid

engine from falling!





(3)

T11 Service Manual                        Suspension and Steering









Installation procedures:

1) Refer to disassembly procedures to perform assembly.

2) Precautions:

a) Once  loosening the binding  bolt  whose torque  and  angle tightening  condition is controlled by

yield limit in screw fastening, it must be replaced.

b) After installation, torque each bolt to specification.



Ⅷ Removal and Installation of Front Stabilizer Bar

T11 Service Manual                        Suspension and Steering



Disassembly procedures:



1) Remove the subframe assembly (Refer to removal and installation of subframe).

2) Remove the front stabilizer bar bushing (Refer to removal and installation of front stabilizer bar

bushing).



3) Remove the stabilizer bar.

Installation procedures:

1) Refer to disassembly procedures to perform assembly.

2) Precautions:

a) Once  loosening the binding  bolt  whose torque  and  angle tightening  condition is controlled by

yield limit, it must be replaced.

b) After installation, torque each bolt to specification.



Ⅸ  Removal  and  Installation  of  Longitudinal  Beam  Welding

Assembly

Disassembly procedures:

1) Remove the subframe assembly (Refer to removal

and installation section of subframe assembly).

2)  Unscrew  the  connecting  bolt  that  joins  engine

front suspension and front suspension bracket.



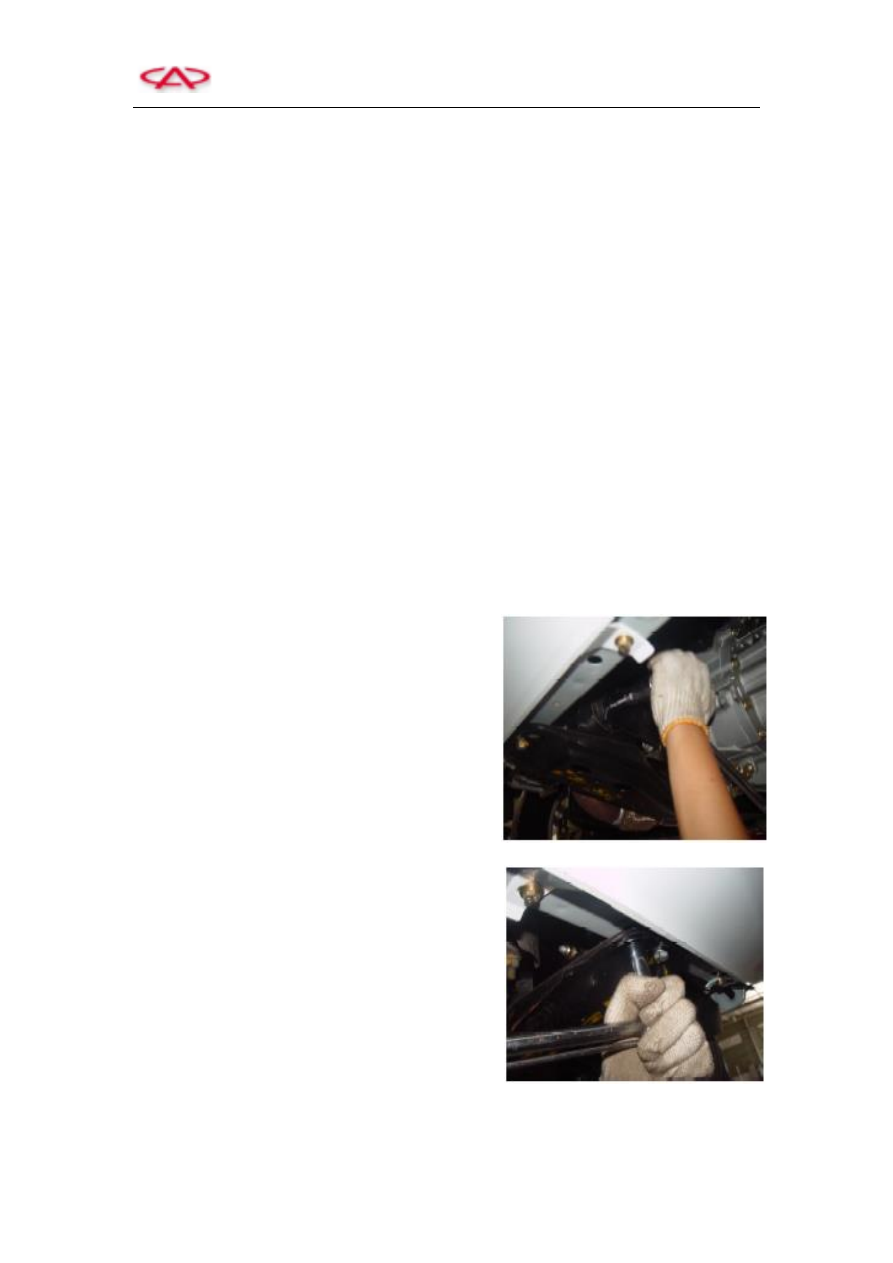

3)  Unscrew  the  two  connecting  bolts  that  join

longitudinal beam welding assembly to vehicle body.



T11 Service Manual                        Suspension and Steering



4)  Unscrew  the  connecting  bolt  that  joins  rear

suspension of engine to rear suspension bracket.



5)  Unscrew  the  connecting  bolt  that  joins

longitudinal beam welding assembly to subframe.



6) Remove longitudinal beam welding assembly



Installation procedures:

1) Refer to disassembly procedures to perform assembly.

2) Precautions:

a) Once  loosening the binding  bolt  whose torque  and  angle tightening  condition is controlled by

yield limit, it must be replaced.

b) After installation, torque each bolt to specification.





Ⅹ Removal and Installation of Front Drive Shaft

Disassembly procedures:

1)  Remove  the  front  steering  knuckle  with  brake  disc  assembly  (Refer  to  the  removal  and

installation section of steering knuckle with brake disc assembly).



2) Remove the jacket snap ring from the front drive shaft, and then draw out the drive shaft.

Installation procedures:

1) Refer to disassembly procedures to perform assembly.

2) Precautions:
