T11 Service Manual                        Suspension and Steering



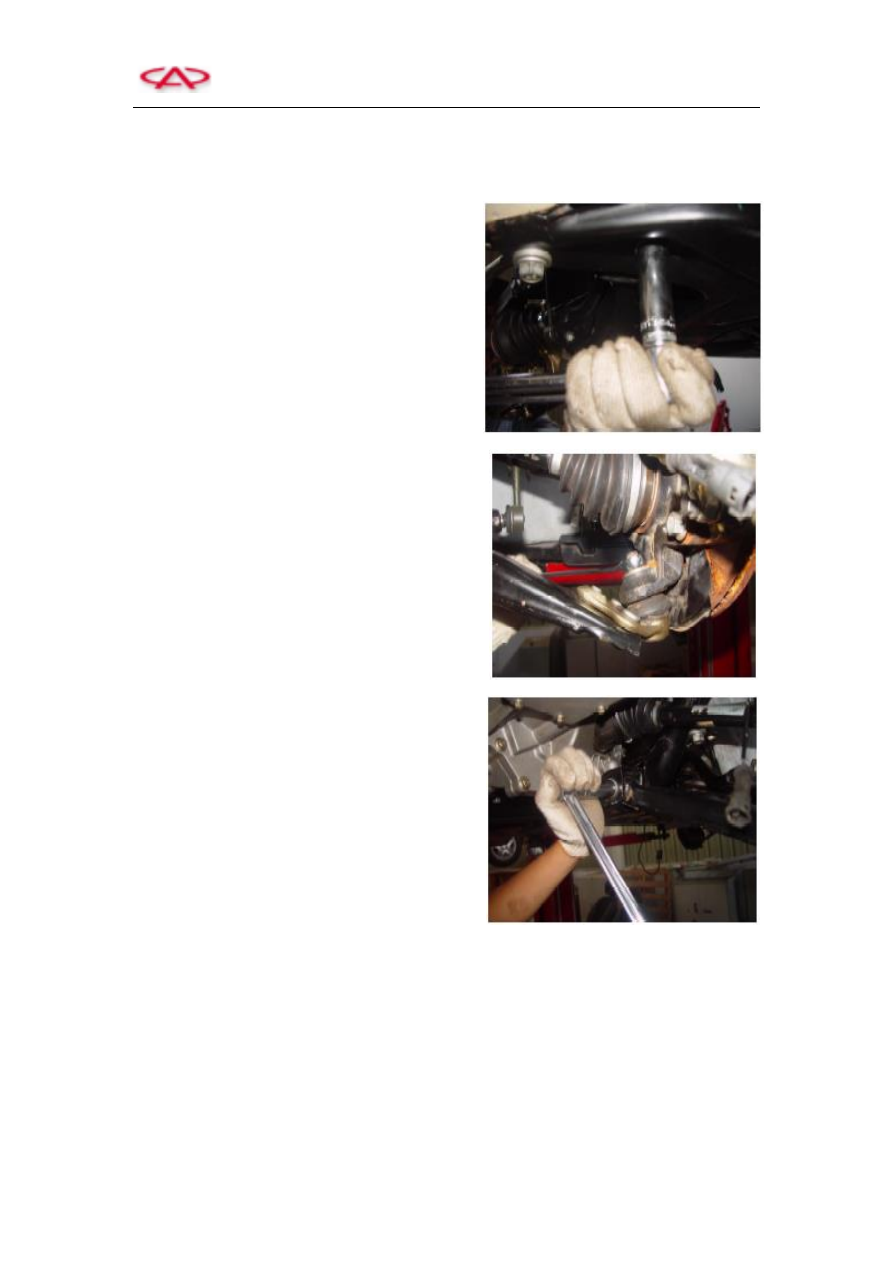

Ⅲ Removal and Installation of Control Arm Assembly

Disassembly procedures:



1) Unscrew the connecting bolt that joins control

arm and subframe.



2) Unscrew the connecting bolt that joins control

arm knuckle pin and steering knuckle with brake

disc assembly.



3) Unscrew the connecting bolt that joins the rear

gum cover of control arm and subframe.



4) Remove the control arm from the vehicle.





Installation procedures:

1) Refer to disassembly procedures to perform assembly.

2) Precautions:

a) Once loosening the binding  bolt  whose torque  and  angle tightening  condition is controlled by

yield limit, it must be replaced.

T11 Service Manual                        Suspension and Steering



b) After installation, torque each bolt to specification.



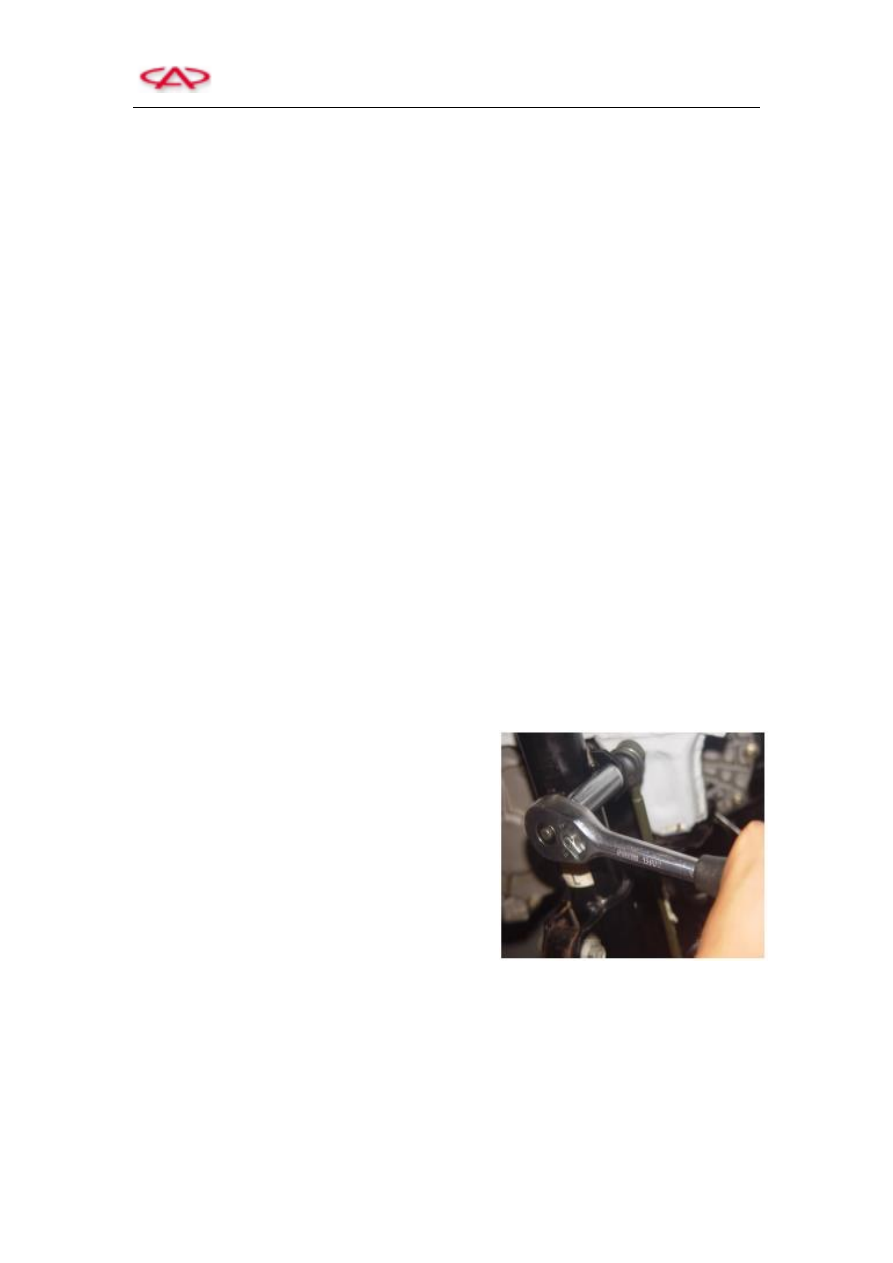

Ⅳ Removal and Installation of Control Arm Knuckle Pin

Disassembly procedures:

1) Remove the control arm assembly (Refer to the removal and installation section of control arm

assembly).



2) Unscrew the connecting bolt that joins control arm to control arm knuckle pin.

3) Remove the control arm knuckle pin

Assembly procedures:

1) Refer to disassembly procedures to perform assembly.

2) Precautions:

a) Once  loosening the binding  bolt  whose torque  and  angle tightening condition is controlled by

yield limit, it must be replaced.

b) After installation, torque each bolt to specification.



ⅤRemoval and Installation of Front Connecting Rod

Disassembly procedures:

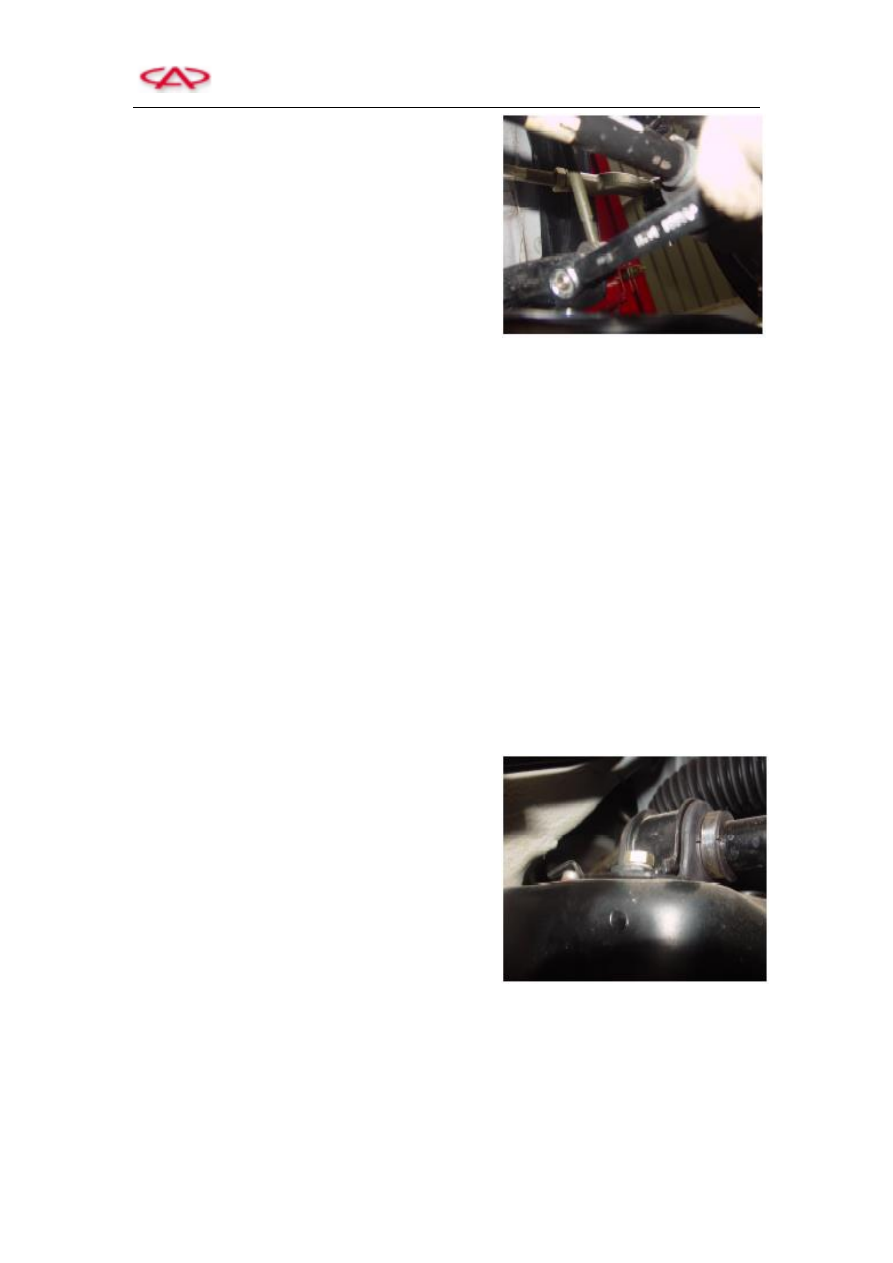

1)  Unscrew  the  connecting  bolt  that  joins  front

connecting rod and shock absorber.



T11 Service Manual                        Suspension and Steering



2)  Unscrew  the  connecting  bolt  that  joins  front

connecting rod and front stabilizer bar.





Installation procedures:

1) Refer to disassembly procedures to perform assembly.

2) Precautions:

a) Once  loosening the binding  bolt  whose torque  and  angle tightening  condition is controlled by

yield limit, it must be replaced.

b) After installation, torque each bolt to specification.





Ⅵ Removal and Installation of Front Stabilizer Bar Bushing

Disassembly procedures:

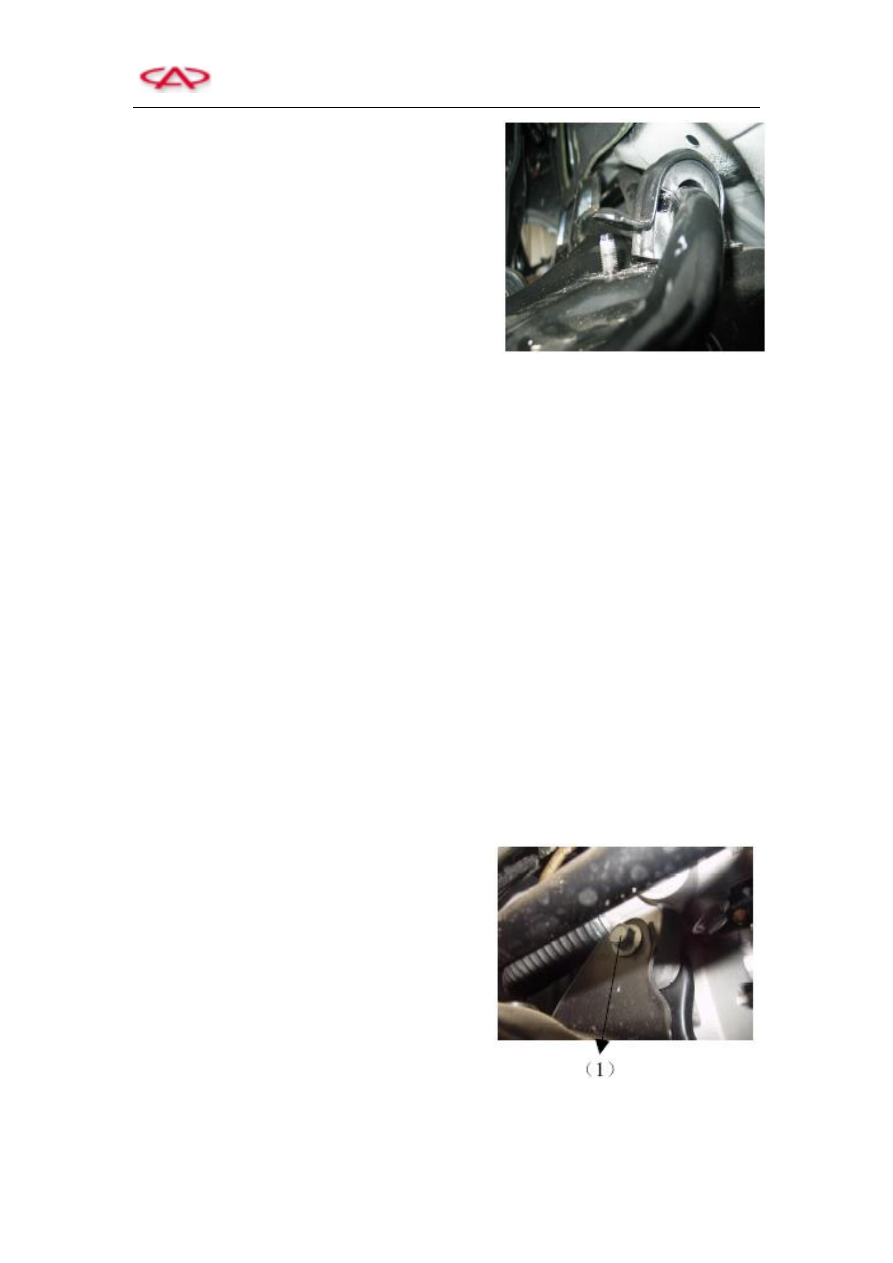

1)  Unscrew  the  fixing  bolt  of  the  left  and  right

connecting rod bushing.



T11 Service Manual                        Suspension and Steering



(2)  Loosen  the  fixing  clip  of  balance  bar  bushing,

then  move  the balance  bar forward,  and  finally take

out the bushing.





Installation procedures:

1) Refer to disassembly procedures to perform assembly.

2) Precautions:

a) Once  loosening the binding  bolt  whose torque  and  angle tightening  condition is controlled by

yield limit, it must be replaced.

b) After installation, torque each bolt to specification.



Ⅶ Removal and Installation of Subframe Assembly

Disassembly procedure



1) Remove the left and right control arms (Refer to the removal and installation of control arms).

2)  Unscrew  the  connecting  bolt  that  joins  front  connecting  rod  and  stabilizer  bar  (Refer  to  the

removal and installation of connecting rod).

3)  Unscrew  the  two  connecting  bolts  (1)  and  (2)

that joins steering gear and subframe.
