T11 Service Manual                        Suspension and Steering



a) Once  loosening the binding  bolt  whose torque  and  angle tightening  condition is controlled by

yield limit, it must be replaced.

b) After installation, torque each bolt to specification.





















































T11 Service Manual                        Suspension and Steering



Section  3  Removal  and  Installation  of  Rear  Suspension

Shock Absorber

Ⅰ Exterior Identification of Rear Shock Absorber

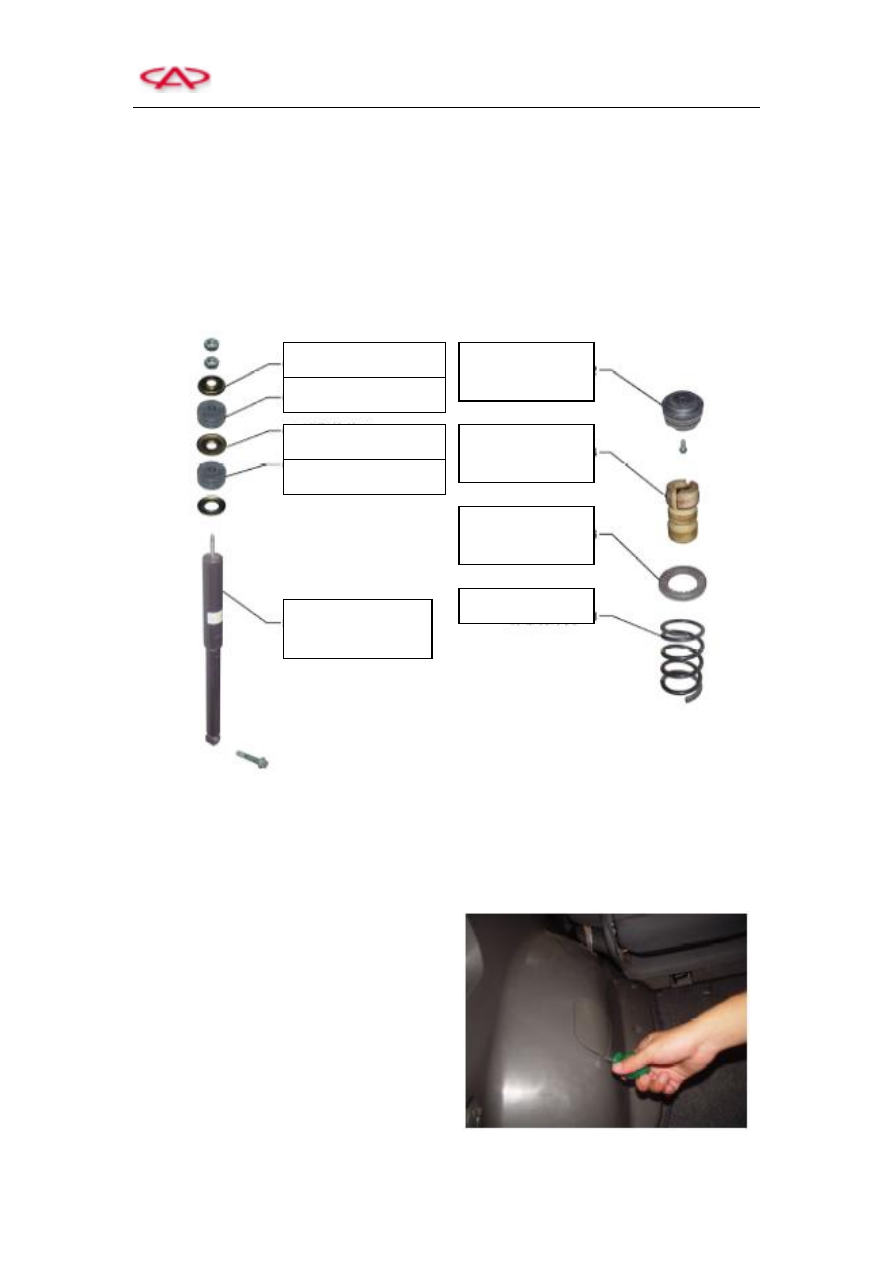

Disassembly drawing:





Ⅱ Removal and Installation of Rear Shock Absorber

Disassembly procedures:

1) Remove the protective  cap of the rear shock

absorber on the lower guard plate of column C.



Disc Gasket 1



  Rubber Gasket 1



Disc Gasket 2



Rubber Gasket 2



Rear Shock Absorber

Assembly



Rear  Rubber  Buffer

Pad Assembly



Rear  Buffer  Block

Assembly



Rear Spring Upper

Cushion



Rear Coil Spring



T11 Service Manual                        Suspension and Steering

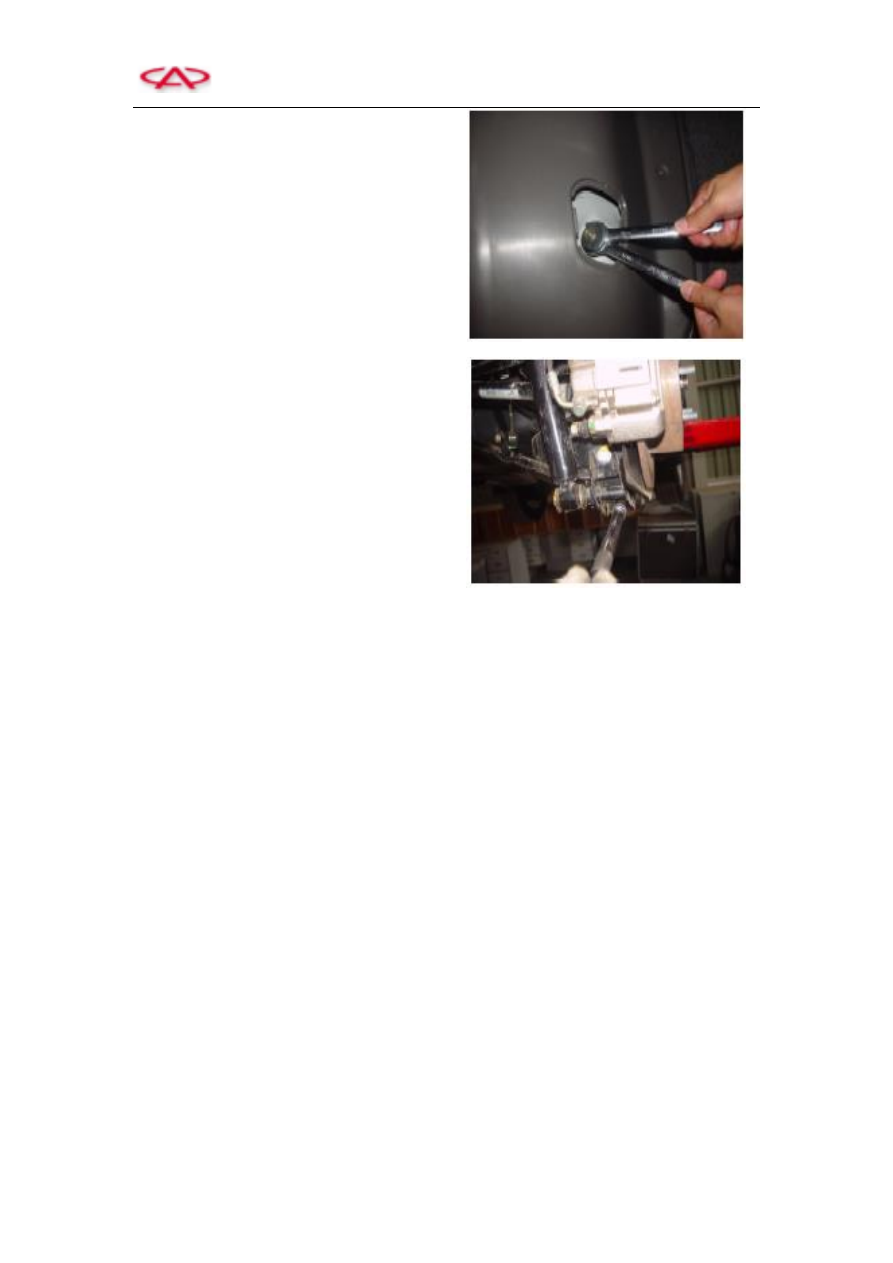

2)  Unscrew  the  connecting  bolt  that  joins  rear

shock absorber to vehicle body.



3)  Unscrew  the  fixing  bolt  that  joins  shock

absorber to rear towing arm.



4) Remove the rear shock absorber.

5) Remove the shock absorber coil spring.

a) Remove the rear shock absorber.

b)  Remove  the  rear  connecting  rod  (refer  to  the  removal  and  installation  section  of  connecting

rod).

c) Manually press the towing arm, and then the coil spring can be removed.



Installation procedures:

1) Refer to disassembly procedures to perform assembly.

2) Precautions:

a) Once  loosening the binding  bolt  whose torque  and  angle tightening  condition is controlled by

yield limit, it must be replaced.

b) After installation, torque each bolt to specification.

c) Check the wheel alignment after installation

d) When assembling, first mount coil spring, then mount shock absorber (the towing arm shall be

lifted when installing the fixing bolt for shock absorber and rear towing arm).



T11 Service Manual                        Suspension and Steering



Ⅲ Inspection of Shock Absorber

1) Inspect shock absorber

a) Inspect shock absorber for  oil leakage, replace it if  necessary.  Then inspect the  damping force

of the shock absorber, and replace it if not conform to specification.

b) Inspect the thrust bearing to see if there is any excessive wear or abnormal noise stuck; Inspect

the  lower  spring  seat  for  cracks  or  deformation;  Inspect  limit  stop  for  damages;  and  inspect  the

stop pad for wear, cracks and deformation.    Replace the defective parts.

Note: implement the following procedures when discarding shock absorber.

2) Discarding

a) Stretch the shock absorber rod as far as possible.

b) Discharge the gas inside the shock absorber cylinder by bit to drill a hole in the cylinder body.

Caution: The gas discharged is hazardous-free, however, be cautious to scrap iron splashes

when drilling the cylinder body.
