T11 Service Manual                        Suspension and Steering



Section 1 Specification



Fastener Tightening Specifications

Part number  Specification  Torque

(N.m)

Quantity

Affixed assembly

Q330C10

M10×1.25

40~50          2

Connecting rod and front stabilizer bar

Q330C10

M10×1.25

40~50          2

Front connecting rod and front shock absorber

Q1420825

M8×25

22~28          4

Fix stabilizer bar clip to subframe

T11-2901011

M10×19

45~55          6

Front suspension strut and vehicle body

T11-2901013

M15×1.5



110~130          4

Steering knuckle and suspension strut

T11-2901015

M15×1.5×55  110~130          4

Steering knuckle and suspension strut

Q330C10



M10×1.25



40~50          2

Connecting rod and rear stabilizer bar

Q330C10



M10×1.25



40~50          2

Connecting rod with lower suspension lever

T11-2919037

(Q184B1280)

M12×1.25×8

2/80

100~120          2

One on each side to connect upper link with

towing arm

Q330B12

M12×1.25

80~101          2

One on each side to connect upper link with

towing arm

Q1401282

(Q184B1280)

M12×82

100~120          2

One on each side to connect upper link with

rear subframe

Q330B12

M12×1.25

80~101          2

One on each side to connect upper link with

rear subframe

Q1401282

(Q184B1280)

M12×82

100~120



        2



One on each side to connect lower control arm

with towing arm

T11—2919035

(Q184B12100)

M12×94×1.2

5／95

100~120

2

One on each side to connect lower control arm

with rear subframe

T11—2919031  M12

100~120          2

One on each side, fit onto the T11-2919035.

Q334C10

M10×1.25

22~28          4

Two on each side to connect the upper end of

rear shock absorber with vehicle body

T11—2915013  M10×19

40~50          2

Connect rear shock absorber with rear shock

absorber mounting bracket (T11-3301110)

Q1400820

M8×20

22~28          1



Fix the rear rubber buffer assembly onto the

vehicle body

T11-3100111



100~120          23

Wheel nut

Q184C1090

Dacroment

Grade 10.9

75~85          1

Soft gasket and bracket of front suspension

Q330C10

Galvanization

Grade 10

75~85          1

Front suspension and bracket

Q184B1285

Dacroment

Grade 10.9

110~130          1

Soft gasket and bracket of rear suspension

Q330B12

Galvanization

grade 10

115~125          1

Rear suspension and bracket

Q184C1260

Dacroment

Grade 10.9

75~85          2

Connect the rear axle front suspension with rear

driving axle

T11 Service Manual                        Suspension and Steering



Q330B12

Dacroment

Grade 10.9

115~125          2

Connect rear axle front suspension with rear

subframe, there are bolts on the suspension

Q140B1230

Dacroment

Grade 10.9

75~85          1

Rear suspension, longitudinal beam of engine

and subframe



Q330B12



Nut



110~130



        2

Insert from the lower part of subframe, and the

bolt is on the suspension.    The middle part

shall be clamped to the main longitudinal beam

of engine.

T11 2402013

Dacroment

Grade 10.9

75~85          2

Fix the rear axle rear suspension cushion

assembly onto the rear axle

T11 2402011

Dacroment

Grade 10.9

75~85          2

Fix the rear axle rear suspension cushion

assembly onto vehicle body

T11 2203205

Grade 8

260~280          2

Connect the right and left assembly of front

drive shaft with brake disc

T11 2201205

Grade 8

260~270          2

Connect the right and left assembly of rear

drive shaft with brake disc

Q32608



20~26          12

Connect the right and left assembly of rear

drive shaft with rear axle

T11 2202201

Grade 8.8

58~68          2

Connect intermediate propeller shaft with

vehicle body

0142B1030

Grade10.9

75~85          4

Connect intermediate propeller shaft with rear

axle

Q330B10

Grade 10

75~85          4

Connect intermediate propeller shaft with rear

axle

N0111862

M12×12

35~45          2

Steering knuckle tie rod and steering knuckle

AQl40C1035

M10×1.25(wi

th guide)

74~86          2

Longitudinal beam and flat gasket of vehicle

(front) body

T11 2810011

M14×1.5(55)  170~190          2

Subframe and gasket of vehicle (rear) body

T11 2810013

M14×1.5

(118)

170~190          2

Subframe and gasket of vehicle (front) body

Q14081230/40  Bolt

75~85          2

Subframe and longitudinal beam welding

assembly

Q330C10

Nut

75~85          1

Subframe and longitudinal beam welding

assembly

01420820

M8×20×1.25

22~28          4

Rear stabilizer bar clip and vehicle body

T11-2919035

Grade 10.9

140~160          2

Rear towing arm and vehicle body

AQl84B1220

M12×1.25

×20

140~160          2

Connect control arm knuckle pin with control

arm

T11-2909063

M12×1.25

140~160          4

Connect control arm knuckle pin with control

arm

T11-2909061

M12×1.25

140~160          4

Connect control arm knuckle pin with control

arm

AQ330B14

M14×1.5

170~190          2

Control arm and subframe

Q184B1275

M12×60

75~85          2

Steering gear and subframe

T11 Service Manual                        Suspension and Steering



T11-2909011

M14×1.5

110~130          2

Connect control arm knuckle pin with knuckle

assembly

T11-2909013

M14×1.5

170~190          4

Control arm and subframe

AQ330B14

M14×1.5

170~190          2

Rear gum cover of control arm and subframe



Once  loosening  the  binding  bolt  whose  torque  and  angle  tightening  condition  is  controlled  by

yield limit in screw fastening, it must be replaced.

1) Pretension to 100N.m, then loosen capstan nut and tighten to 120N.m, finally rotate 90°. If the

cotter pinhole cannot be aligned with capstan nut, loosen it and return to the next hole. Then fix it

by cotter pin.

2) Pretension to 50N.m, and then tighten to 90Nm, finally rotate 45

0

 to 60

0

.

3) Tighten to 90N.m and then rotate 30

0

 to 45

0

.

4) Tighten to 50N.m and then rotate 90

0

 to 105

0

.





































T11 Service Manual                        Suspension and Steering



Section 2 Removal and Installation of Front Shock Absorber

The  front  axle  of  Chery  SQR7246/7247/7206  automobile  employs  on-off  type  steering  driving

axle,  and  the  suspension  is  McPherson  independent  suspension.  The  front  suspension  of

SQR7246/7247/7206  automobile  performs  dual  functions  such  as  driving  and  steering.    The

upper  end  of  the  suspension  is  connected  to  vehicle  body,  whereas  the  lower  end  is  joined  to

steering knuckle.    The camber angle is adjusted via the connecting bolt that joins suspension and

steering knuckle.

Ⅰ Exterior Identification

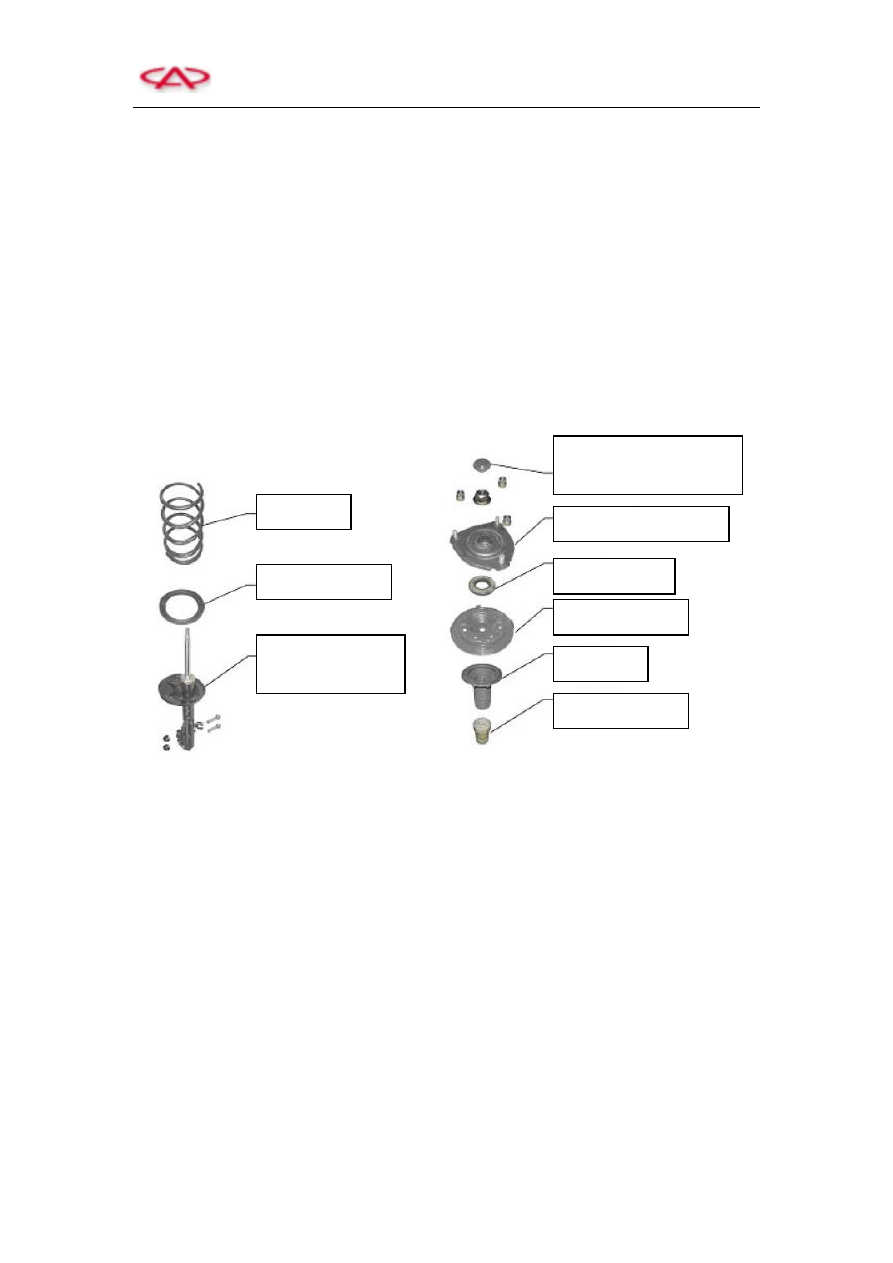

1. Disassembly drawing:



——Place lower rubber pad 68 on the tray of front shock absorber 52. Fit front buffer block 64

and  front  dust cover 62 over  the  piston  rod of front shock absorber. And then fit coil spring 66.

Compress the front coil spring to less than 275mm, then mount front spring upper tray 60, bearing

gasket 58 and attachment bracket assembly 56 (including bearing) in sequence, finally torque nut

54 to specification and loosen the compressor of coil spring.

——When assembling, the two terminals of front coil spring shall contact with the corresponding

set locations on the spring tray.

——Pay close attention to the mounting angle of front spring upper tray to prevent bearing from

damage due to wrong fixing.

2. Removal and installation of front shock absorber

Disassembly procedure:

1) Jack the vehicle and then remove front wheels.

Coil Spring

Left

Front

Shock

Absorber Assembly

Lower Rubber Pad

Upper

Cover

of

Front

Suspension Struts

Connecting Bracket Assembly

Bearing Gasket

Spring Upper Tray

Dust Sleeve

Front Buffer Block
