T11 Service Manual                                        Chassis System





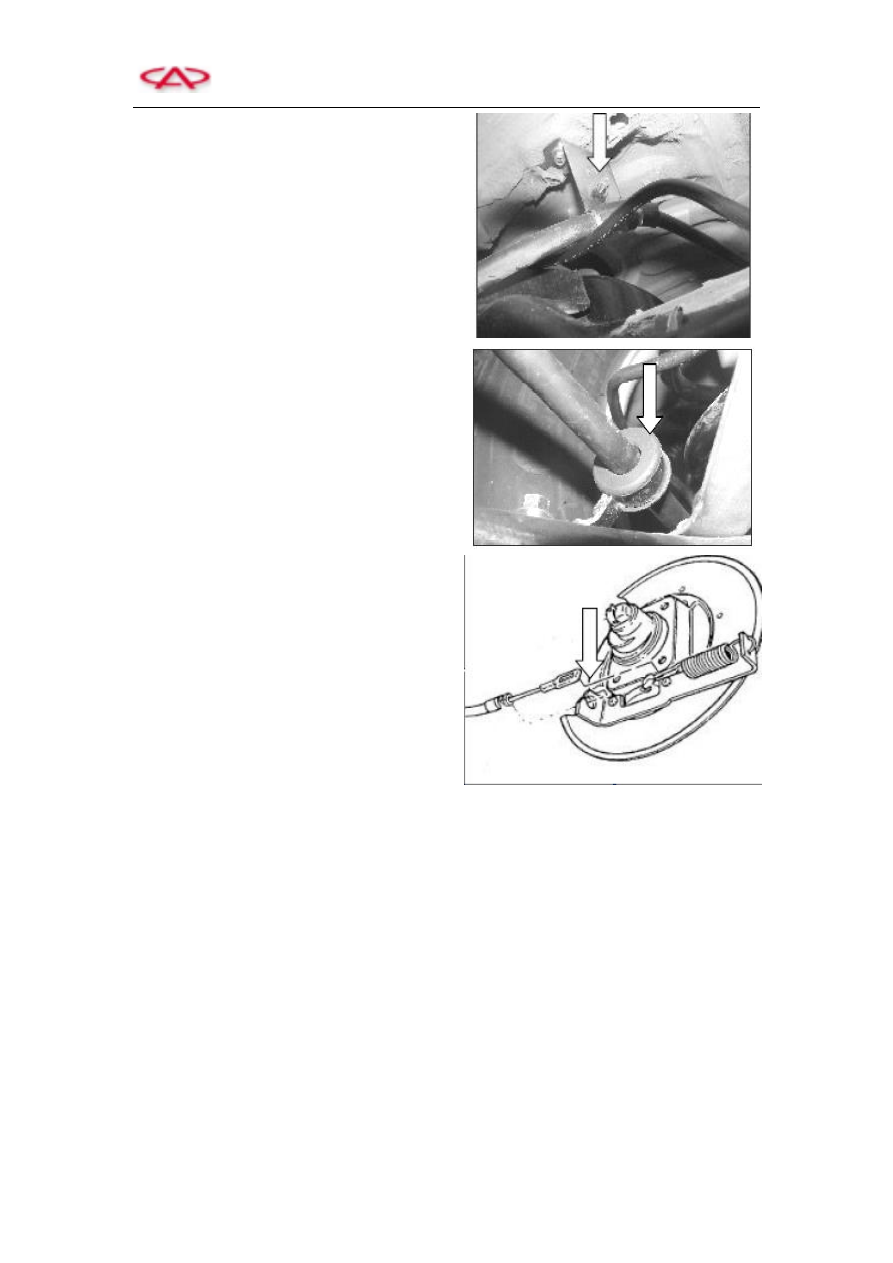

e.  Unscrew  the  fixing  bolts  of  right  and  left

hand brake cable.









f.  Remove the hand cable from the actuator of

brake.









Hint: the installation procedure is opposite to that of removal!

Remark: the parking brake shall be adjusted after replacing brake shoes or hand brake cable.

□  Loosen the parking brake handle.
□  Forcibly step on brake pedal once.
□  Pull the parking brake handle up by four teeth.
□  Tighten the adjusting nut till the two wheels cannot be turned by hand.
□  After completing the above procedures, loosen the parking brake to inspect the two rear

wheels  to  see  whether  they  can  be  turned  freely.  Otherwise  the  above  process  of

adjustment shall be repeated.









T11 Service Manual                                        Chassis System





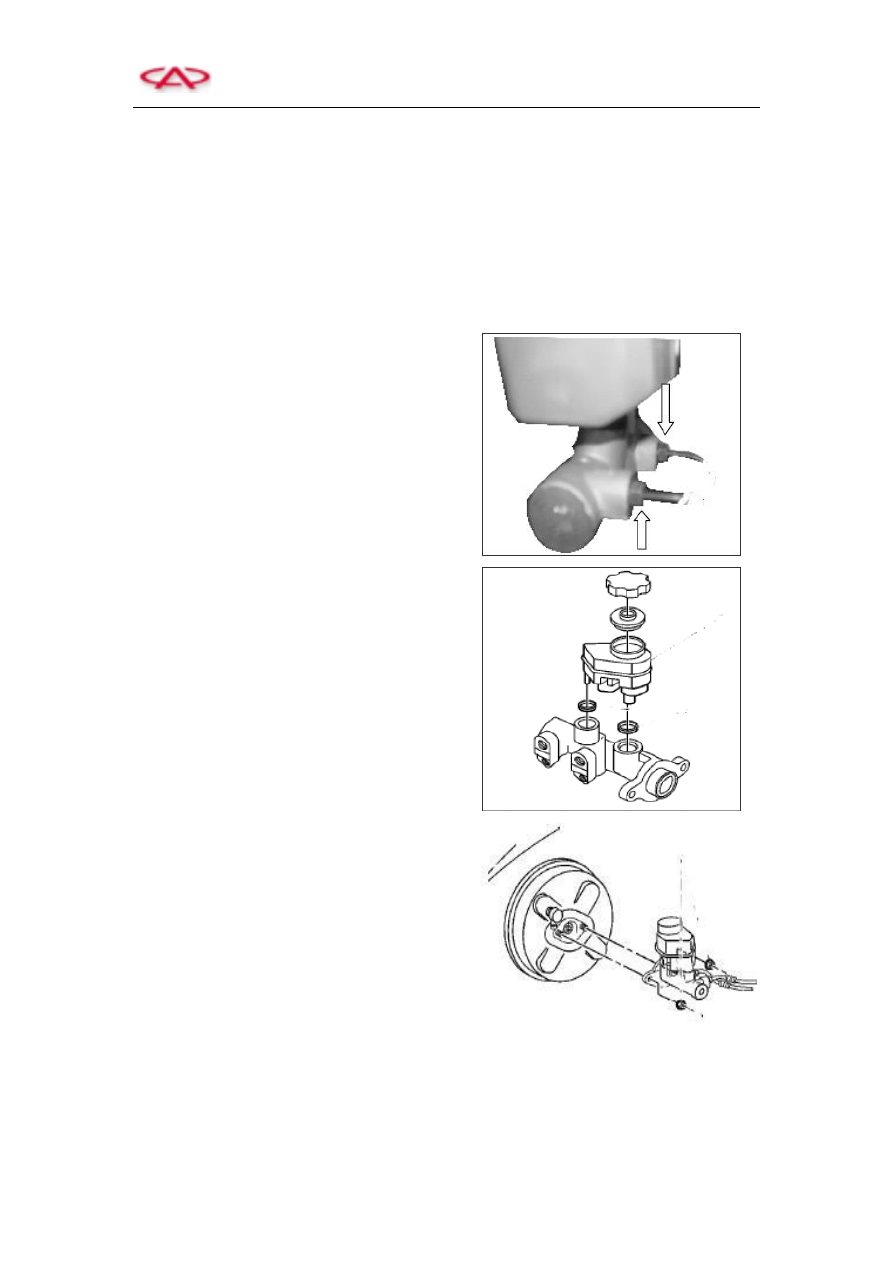

Ⅴ  Removal of Brake Master Cylinder

1. Removal of Brake Master Cylinder

a.  Disconnect the electric joint of fuel level gauge.

b.  Drain the brake oil via suction hose.

Remark:  avoid  splashing  brake  oil  onto  skin  or  vehicle  finish,  as  it  has  comparatively  strong

corrosiveness!

c.  Loosen  the  brake  lines  of  brake  master

cylinder.







d.  Remove the liquid reservoir.



Remark:  straightly  push  the  liquid  reservoir  body

upwards  so  as  to  dismount  is  from  the  master

cylinder  body.  And  then  remove  O-ring  from  the

reservoir flute. Inspect the liquid reservoir to avoid

crack  or  deformation,  and  replace  it  if  necessary.

Then  clean  the  reservoir  via  denatured  alcohol.

Finally  dry  the  liquid  reservoir  by  oil  free

compressed air.



e.  Unscrew  the  retaining  nut  of  brake  master

cylinder.









T11 Service Manual                                        Chassis System





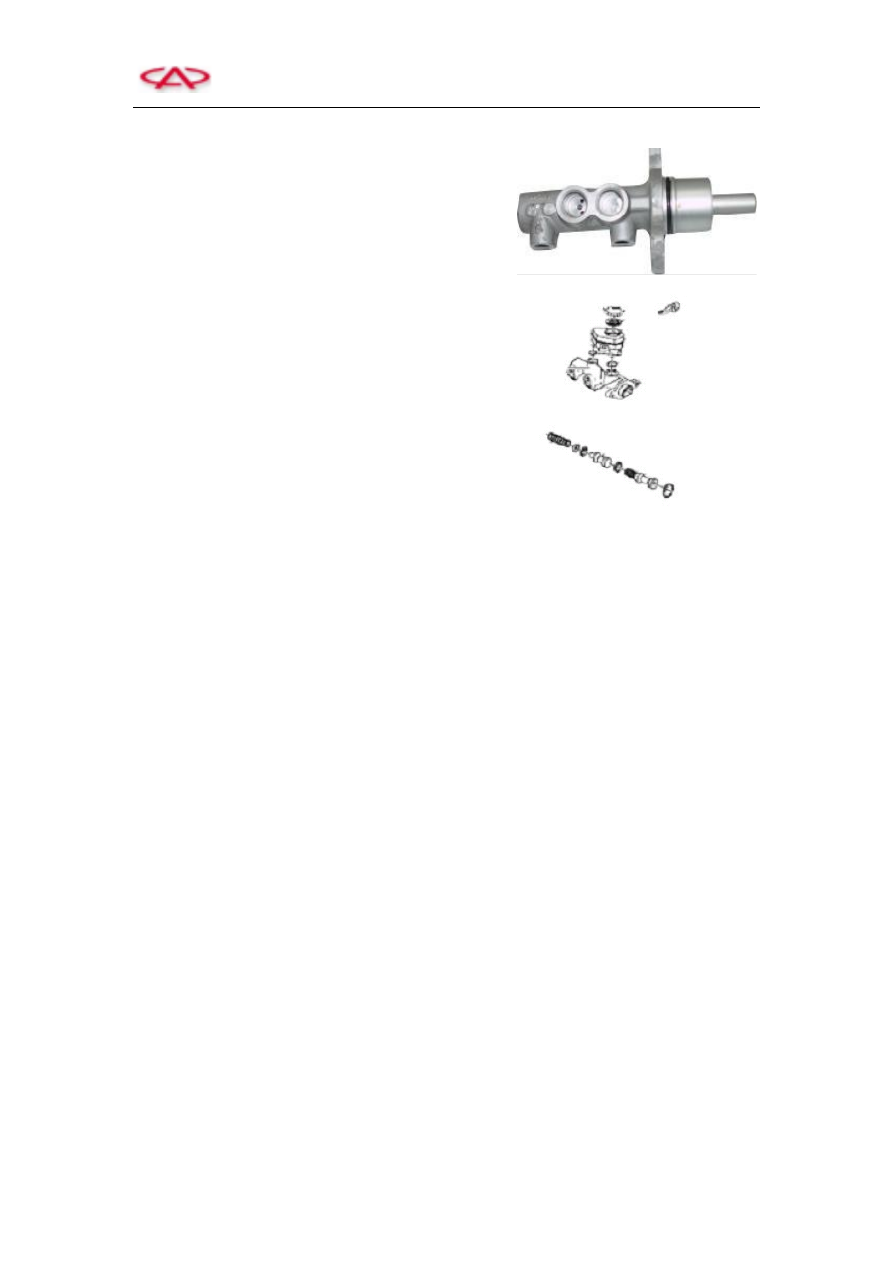

2. Disassembly of Brake Master Cylinder

a.  Refer  to  the  removal  instruction  to  remove

the brake master cylinder.





b.  Clean the liquid reservoir cover.

c.  Remove  the  liquid  reservoir  cover  and

membrane element.





d.  If  there  exist  the  following  damages,  please  replace  liquid  reservoir  cover  and  membrane

element 3.

□  Kerfs
□  Rupture
□  Scratch
□  Deformation

e.  Remove the liquid reservoir of master cylinder.

f.  When  removing  the  clamp  holder,  in  the  mean  time,  the  primary  piston  shall  be  pressed

downward. Be cautious to avoid damaging the following parts:

□  Piston
□  Cylinder sleeve
□  Groove of clamp holder

g.  When  other  external  tapping  is  jammed,  please  feed  low-pressure  and  non-lubricated

compressed air into the upper outlet of hole closed-end. When removing the following parts,

the above described operation procedures must be performed.

□  Primary piston
□  Auxiliary piston
□  Spring
□  Spring retainer

h.  Remove the seal and spring retainer from the secondary piston.

i.

Inspect the master cylinder to avoid  scratch or  erosion, if damage occurs, please replace the

master cylinder. And never employ abrasive in the holes.

j.

Clean all of parts in uncontaminated denatured alcohol.

T11 Service Manual                                        Chassis System





k.  Dry the parts by oil free compressed air.

Remark: the installation procedure is opposite to that of removal!
